Некоторое время я использовал крепление для FPV-монитора, разработанное пользователем @BigOrangeFish, с моим монитором Blackpearl и Spektrum DX6 радио.

www.thingiverse.com/thing:2313180

Это крепление очень хорошее и надежное, но использует специальное соединение между радиоадаптером и адаптером монитора, которое несовместимо ни с чем другим.

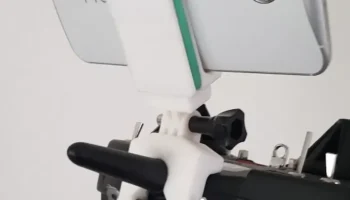

Поскольку мне также нужно было спроектировать крепление для телефона для моей радиостанции DJI Phantom 2, я подумал, что смогу сделать ее взаимозаменяемой с другими радиостанциями, используя стандартный интерфейс GoPro.

Поэтому я изменил исходный дизайн, чтобы он был совместим с GoPro.

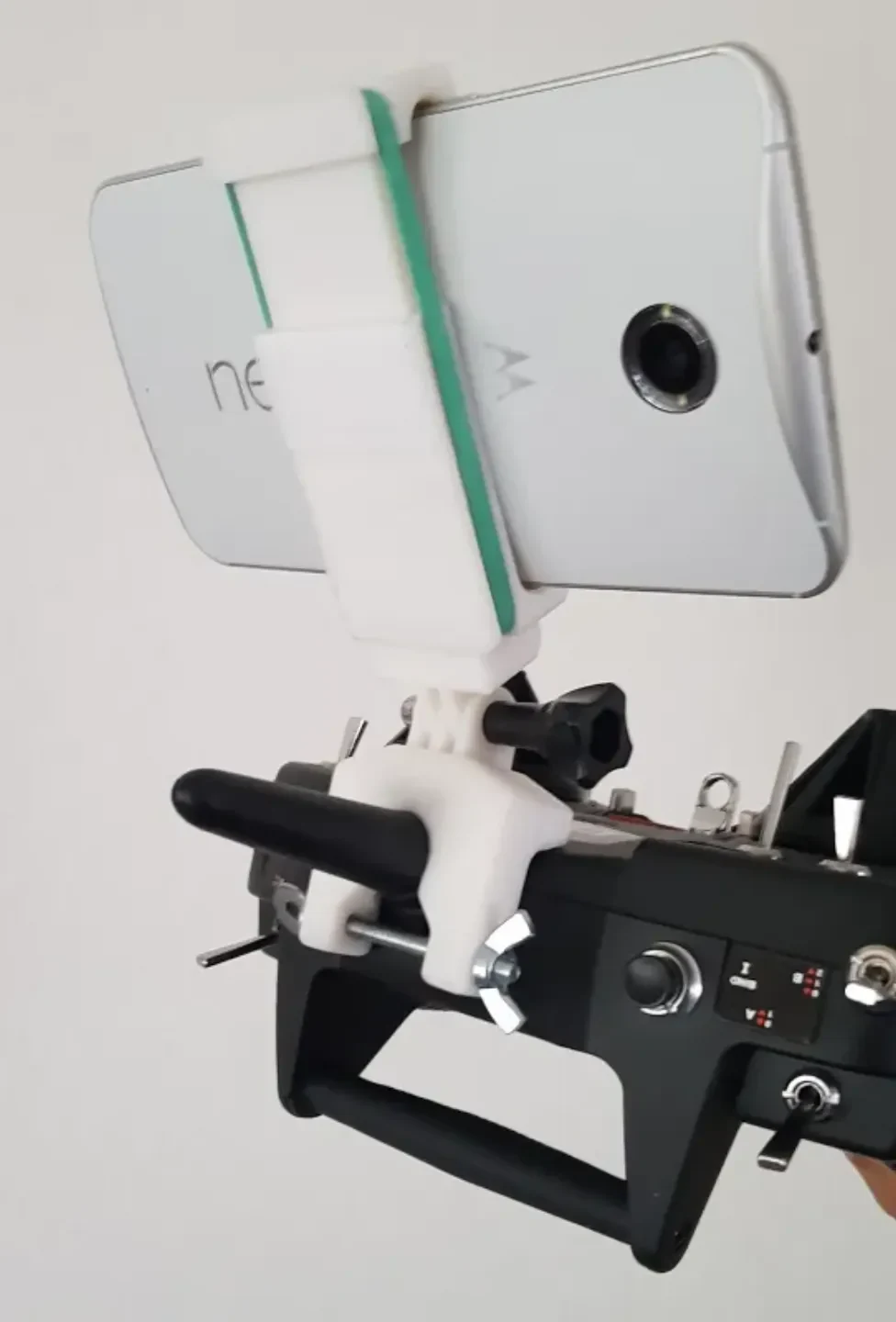

Время покажет, достаточно ли он прочен, чтобы выдержать довольно тяже��ый монитор, но с телефоном он определенно работает хорошо.

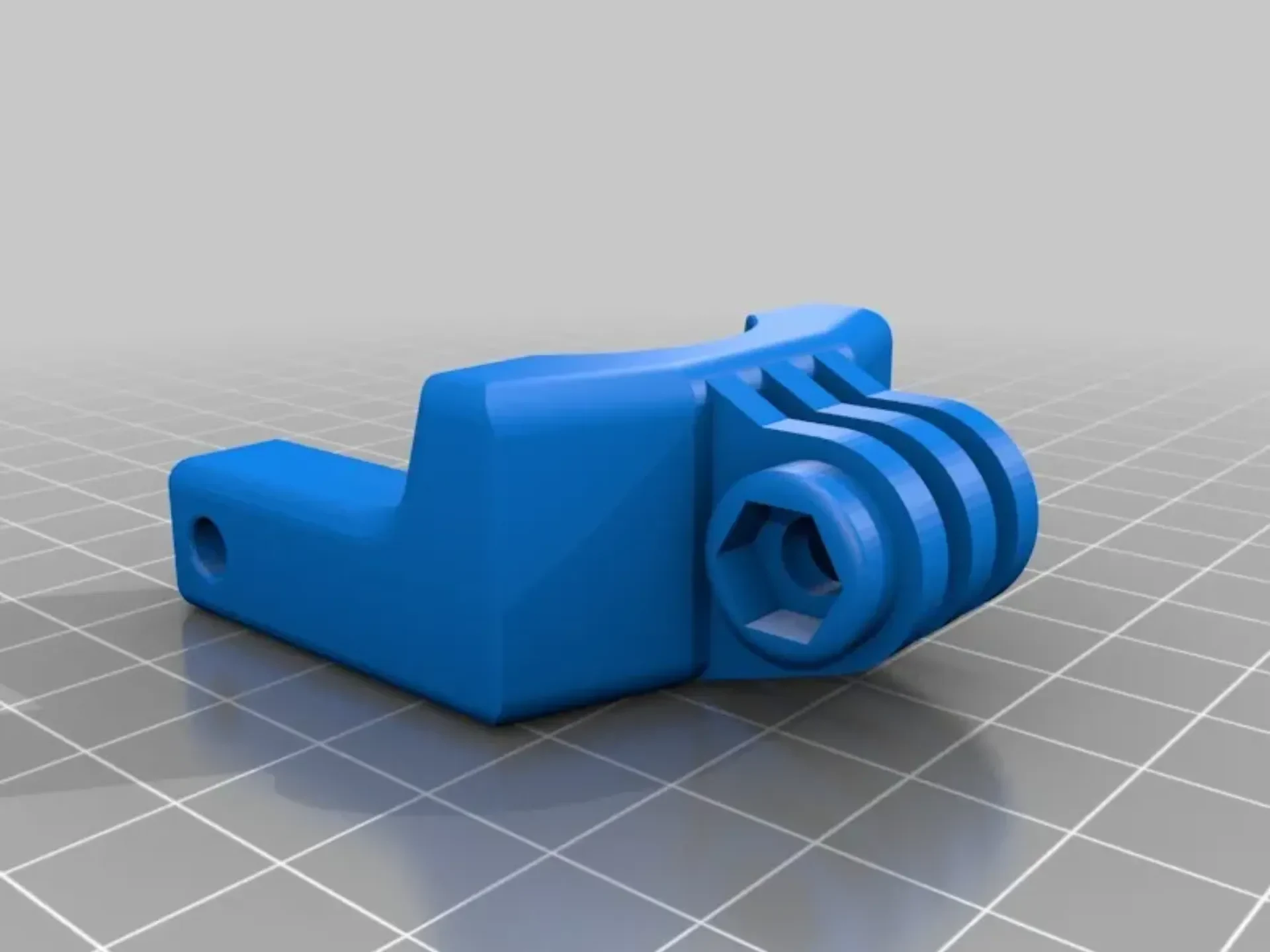

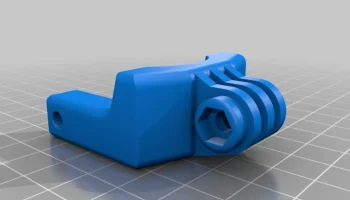

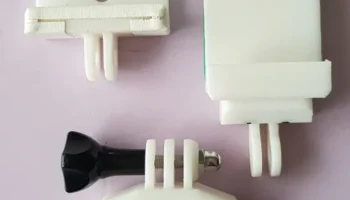

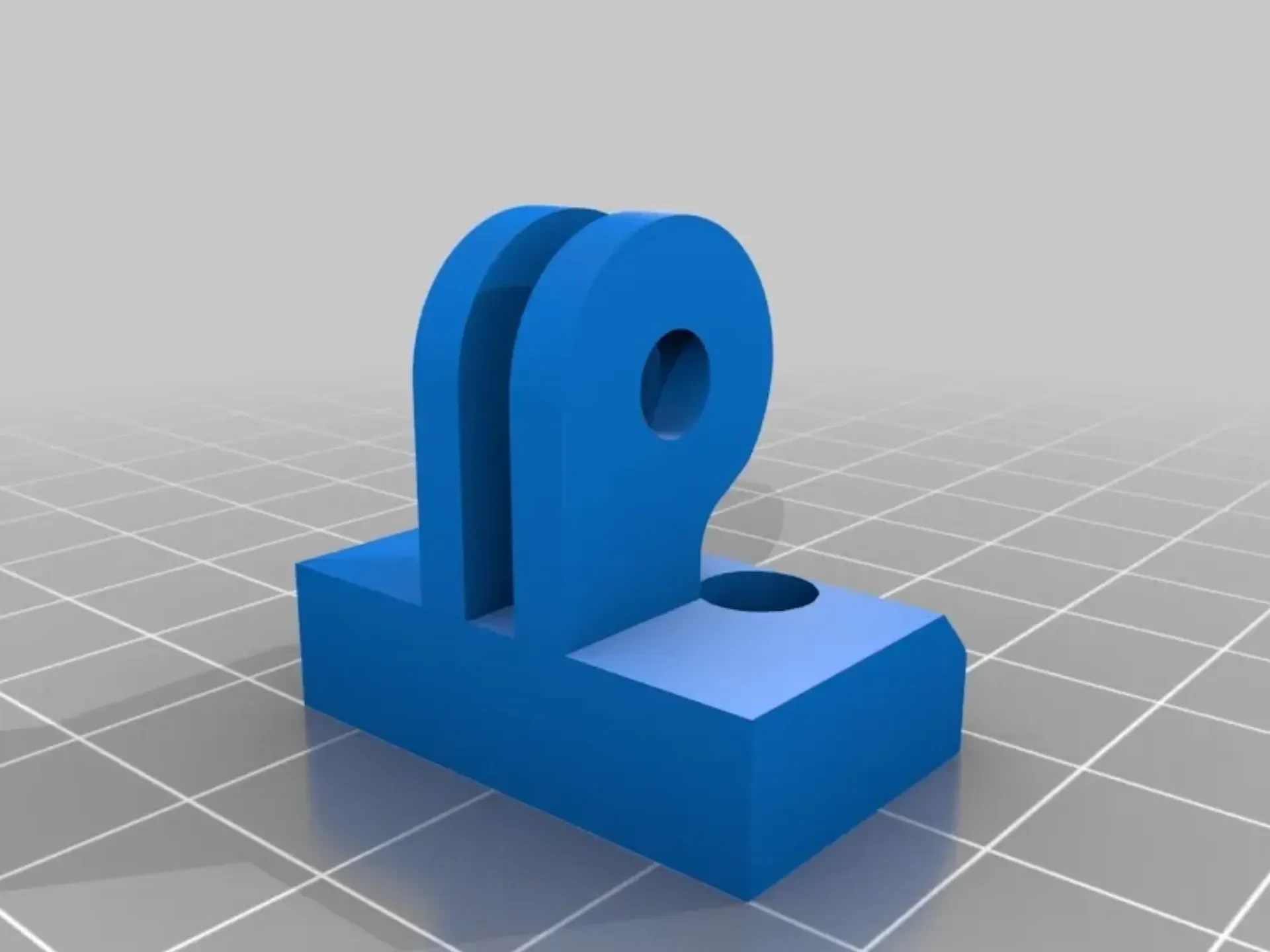

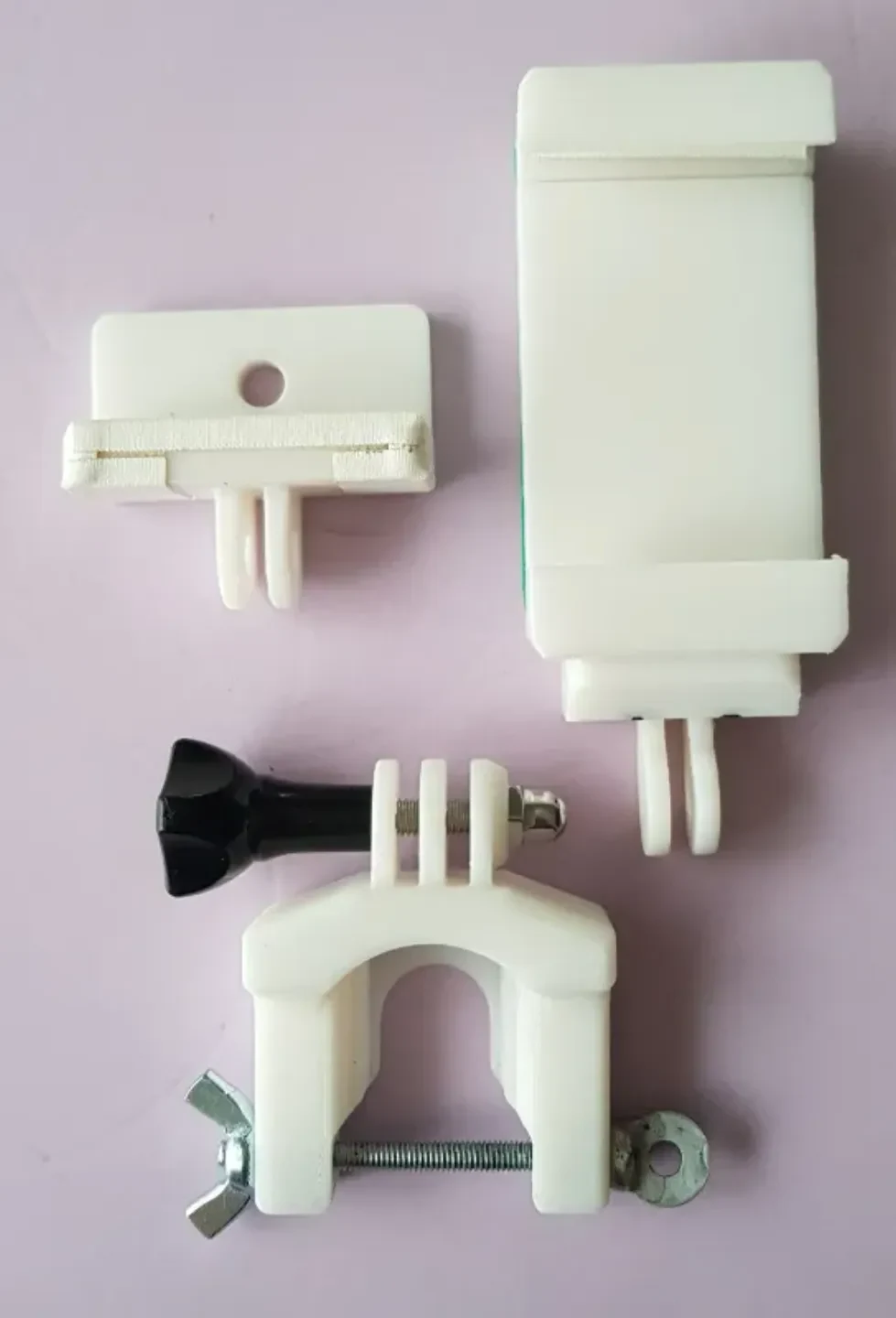

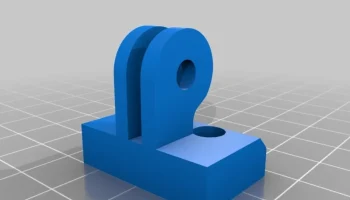

Этот проект содержит только адаптер GoPro для новых радиостанций Spektrum (DX6, DX8i и т. д.), совместимый адаптер монитора и конвертер для использования с адаптером для смартфона, разработанный пользователем @Macaca.

Детали адаптера для смартфона вы найдете здесь:

www.thingiverse.com/thing:2509584

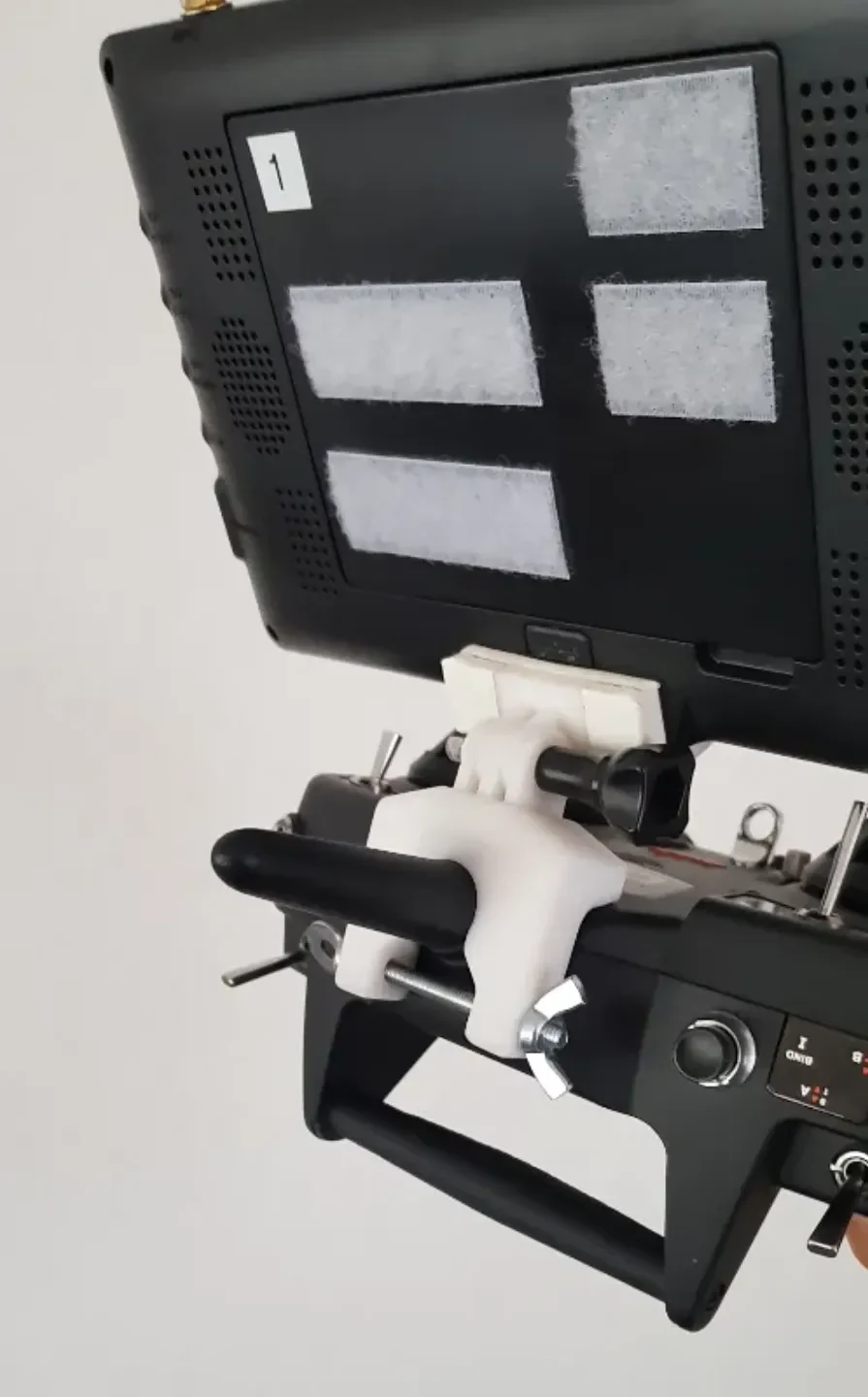

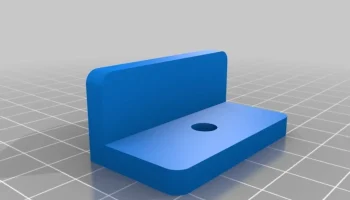

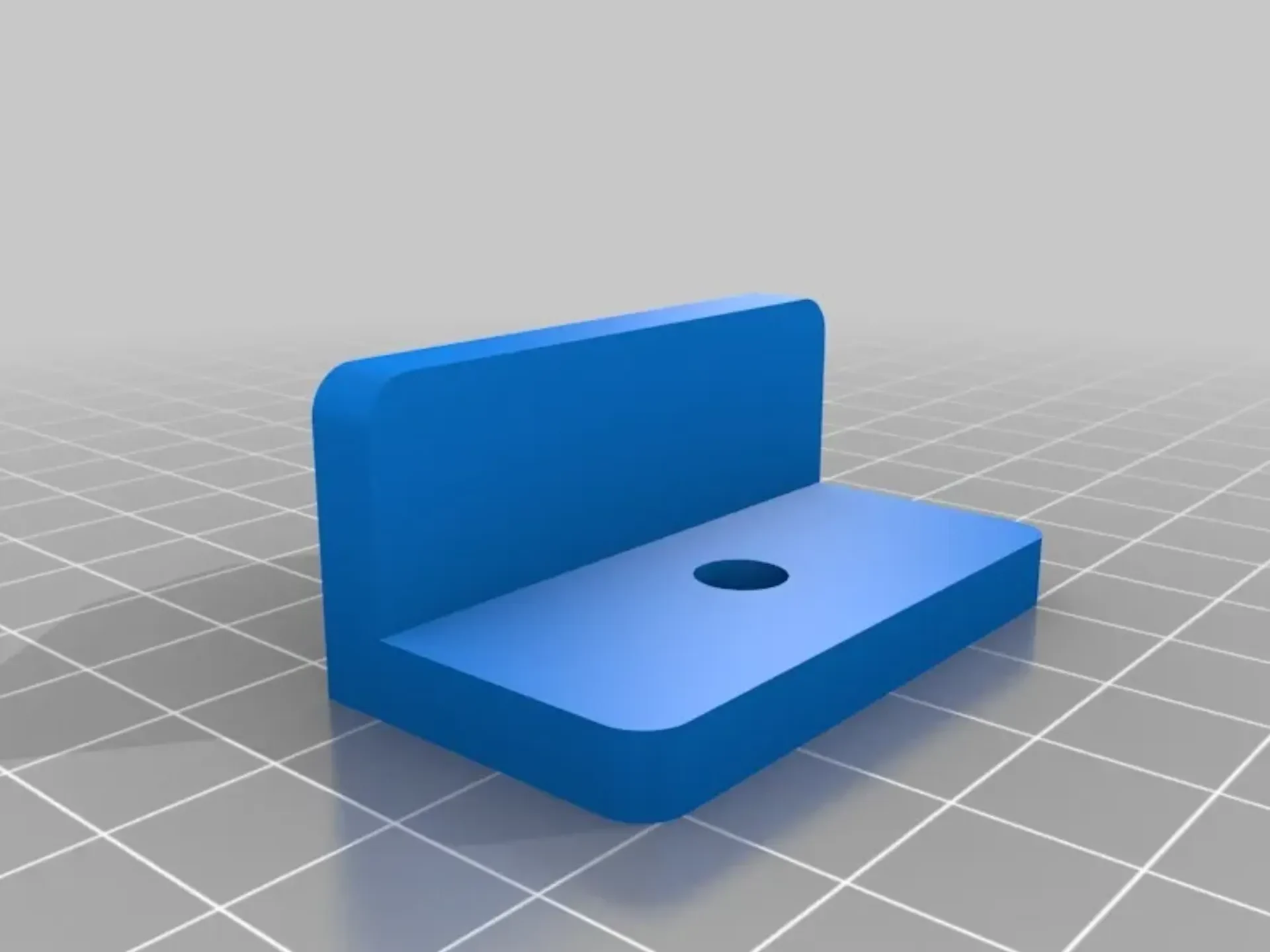

Я спроектировал адаптер монитора с опо��ой для задней стороны монитора, поэтому не все усилия передаются через винт штатива, поскольку у некоторых моделей резьба внутри монитора очень слабая. Чтобы адаптироваться к конкретной модели монитора, добавьте к креплению несколько двусторонних клейких подушечек из пенопласта, чтобы оно подходило к вашему монитору, и добавьте кусок тканевой ленты в качестве последнего слоя, как показано на рисунке.

Настройки печати

Принтер:

Anycubic I3 Мега

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,2 мм

Заполнение:

50%
