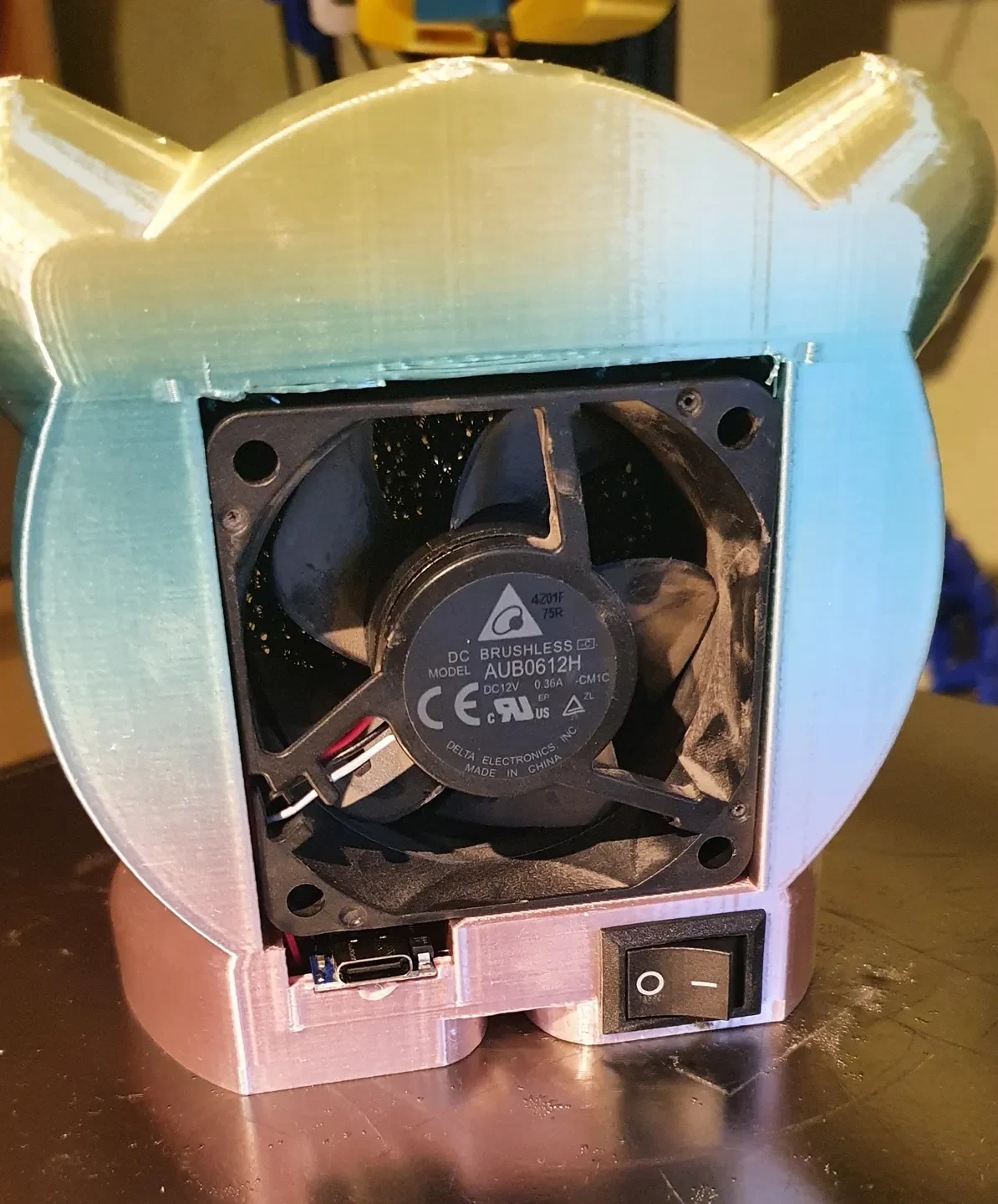

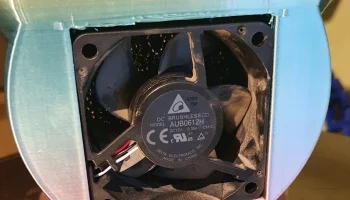

Вытяжной вентилятор Kirby с USB-C (вентилятор 60 мм).......

Источник:

www.printables.com

Вытяжка для пайки. Я переделал оригинальную деталь, чтобы она соответствовала 60-мм вентилятору, кулисному переключателю и добавила разъем USB-C, который должен быть у всех новых устройств.

Вам понадобятся следующие части (или перемешайте их, чтобы использовать части, которые у вас есть):

Вентилятор 12В 60х25мм → https://amzn.to/3qnkCV6
Угольный фильтр 60x60 → https://amzn.to/3Jl87Sw
клавишный переключатель 21х15мм → https://amzn.to/32yXJWu
Модуль USB-C (PDC005 — версия 9/12 В без разъема USB-A) https://tinyurl.com/y5ltmyeu
Вставки с резьбой М3 → https://amzn.to/3pteITk
Винты M3 (здесь подойдет M3x15) → https://amzn.to/3yXxncQ
дополнительно напечатана решетка вентилятора диаметром 60 мм → работает при масштабировании до 70 % https://www.thingiverse.com/thing:706812
паяльник + припой + немного проволоки

Печать:

Я напечатал деталь полностью без поддержки, что привело к плохому соединению задней части, где должен располагаться вентилятор, но сэкономило много времени и нити.

Время печати около 11 часов при 4 стенках и заполнении 15%.

Сборка:

вставьте резьбовую вставку в 4 монтажных отверстия
зачищаем провода от вентилятор��
проведите плюсовой (красный) кабель через отверстие под точкой крепления USB-модуля вправо и припаяйте его к клавишному переключателю
припаяйте второй кабель к другой стороне переключателя и проведите его обратно к левой стороне.
теперь припаяйте его к положительному (+) выводу USB-модуля снизу.
нажмите на кулисный переключатель
закоротите отрицательный (черный) прово�� от вентилятора примерно на 5-10 см и припаяйте его к отрицательному проводу модуля (не делайте его слишком коротким, чтобы у вас был некоторый люфт при нажатии на вентилятор).
вставьте USB-модуль в место крепления
теперь вставьте винты в отверстия вентиляторов
чтобы предотвратить удар вентилятора о фильтр, теперь наденьте на вентилятор напечатанную решетку вентилятора.
наденьте фильтр на винты
теперь вставьте вентилятор и затяните винты (следите, чтобы не слишком сильно передавить кабели)
