Зарядное устройство USB-C для RETEVIS RT29 / Ailunce HD1

Это небольшое портативное зарядное устройство USB-C для RETEVIS RT29 / RT29D и Ailunce HD1.

Инструкция скопирована с оригинала.

Обратите внимание, что допуски довольно жесткие, чтобы обеспечить хорошую посадку радиостанции. Каждый слайсер, принтер и нить отличаются друг от друга — возможно, вам придется немного отшлифовать или отрегулировать напильник, чтобы он идеально подошел. Файл STEP включен, если вам нужно его отредактировать.

Также обратите внимание, что липо-батареи и зарядные устройства могут быть опасными, если все сделано неправильно. Дважды проверьте свою работу.

Вам понадобится:
* Одножильный провод (я использовал 22AWG)
*Зарядный модуль usbc 2S1A, подойдет любой дешевый модуль с aliexpress. (Я использую этот)
* Два небольших резистора 5,1 кОм.
* Суперклей (требуется, если вы не используете горячий клей, но также рекомендуется)
* Горячий клей (необязательно, но рекомендуется)

Примечание 1. Чтобы зарядное устройство работало с соответствующими источниками питания USB-C, необходимо добавить резисторы 5,1 кОм. Это требует очень тонкой работы по пайке. В противном случае вы будете ограничены использованием «тупых» кабелей USB-A — USB-C.

Примечание 2. Слишком много горячего клея может деформировать отпечаток.

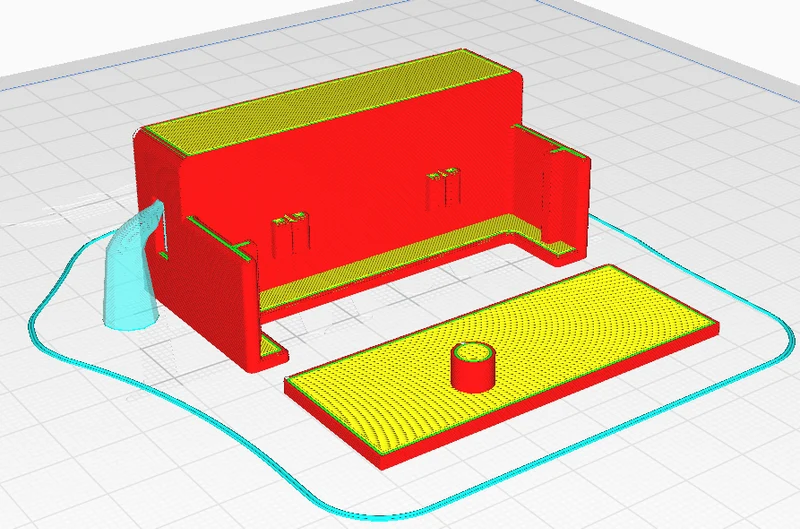

Настройки печати:
* Рекомендуемая высота слоя 0,2 мм.
* Поддерживает только верхнюю часть тела, в других местах не требуется.

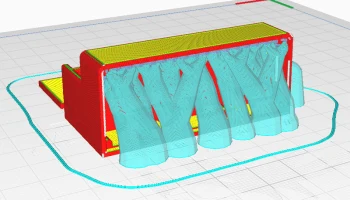

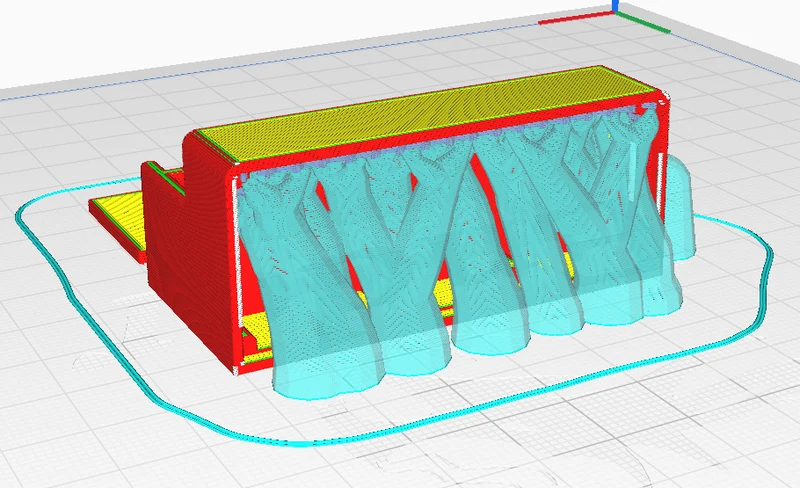

* Настоятельно рекомендуется использовать опоры для деревьев (см. изображения исходной модели).

Сборка:

Некоторые этапы процесса сборки показаны на изображениях этой модели, для их просмотра обратитесь к исходной модели.

Удалите подставки и очистите отпечаток
Отрежьте два отрезка проволоки и зачистите примерно 3 см с одного конца.
Пропуст��те зачищенные провода через отверстия, чтобы создать контакты для зарядки.
Аккуратно припаяйте концы проводов обратно на себя — не расплавьте пластик.
Закройте оголенный провод внутри зарядного устройства каптоном или изолентой во избежание замыкания на плату.
Добавьте резистор 5,1 кОм отдельно к каждому из двух средних контактов разъема USB-C и подключите другой конец обоих резисторов к контактной площадке GND в углу платы. Убедитесь, что резисторы не подключены друг к другу или к другим контактам разъема USB-C. ОПАСНО: если это неверно, вы можете создать короткое замыкание, которое может повредить это устройство или устройство, подающее питание. Отказ от добавления резисторов безопасен, но ограничит возможности использования источников питания.
После пайки дополнительно закрепите резисторы на месте термоклеем.
Припаяйте другой конец проводов к правильным клеммам. Заземление — это провод от контакта, ближайшего к отверстию USB-C в корпусе, который прикрепляется к контактной площадке с надписью GND на дальней стороне платы. Плюсовой провод наоборот. ДВОЙНО ПРОВЕРЬТЕ их правильность, взглянув на контакты на аккумуляторе — они отмечены знаком ±.
Вставьте плату полностью, нажмите вниз и закре��ите горячим клеем (необязательно).
Прикрепите заднюю панель суперклеем (горячий клей тоже подойдет, но задняя панель деформируется)
Не вставив батарею, подключите пустое зарядное устройство к источнику питания. Убедитесь, что синий свет загорается через небольшое отверстие на задней панели. Убедитесь, что потребляемая мощность источника питания минимальна (<1 Вт).
Вставьте радио/аккумулятор в зарядное устройство. Убедитесь, что индикатор загорелся красным и аккумулятор заряжается. Потребляемая мощность должна быть менее 10 Вт.
