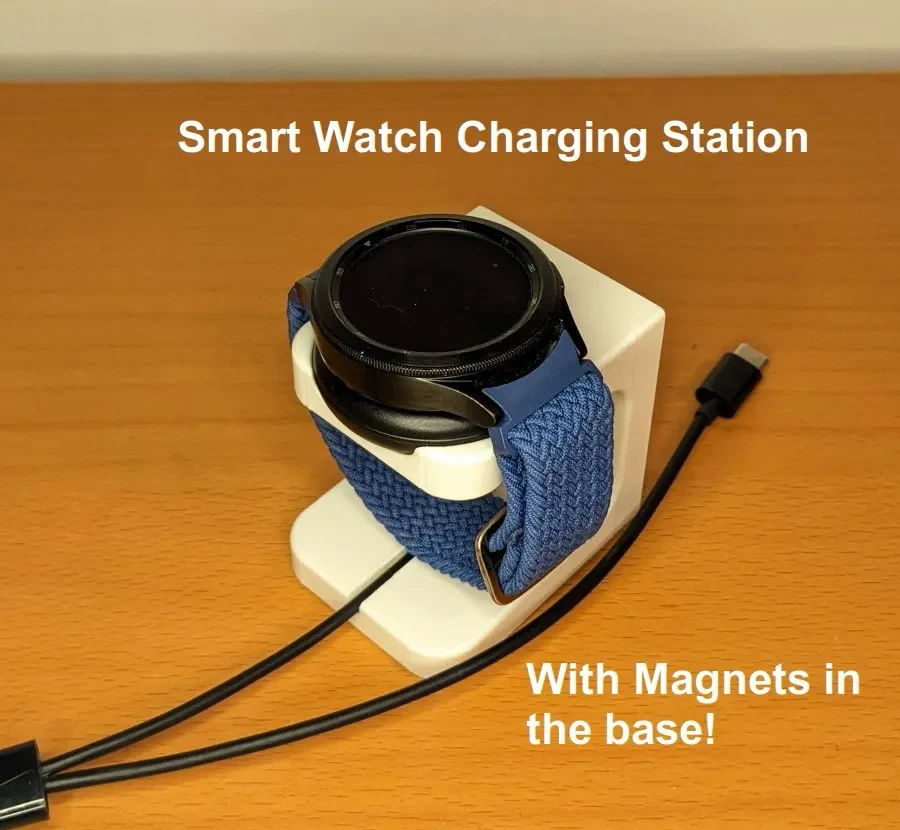

Зарядная станция для умных часов с магнитами
Эта зарядная станция для умных часов решает некоторые проблемы, с которыми я столкнулся. Вот проблемы с моим решением:
Я использую не оригинальное зарядное устройство Samsung для своих Galaxy Watch 4, а зарядное устройство 2-в-1 от Amazon, см. ниже. Поэтому обычные конструкции не подход��т. → Создать свой дизайн.
Магниты в зарядном устройстве не такие сильные, как в оригинале. Иногда случается, что часы не заряжаются, если зарядные устройства установлены неправильно. → Зарядное устройство теперь всегда выровнено, а браслет свисает снизу.
Очевидно, это не единственное устройство, которое заряжается всю ночь, и устройства и кабели путаются, когда вынимаешь одно. → В основании станции имеются магниты, которые можно прикрепить к металлическому корпусу и держать там!

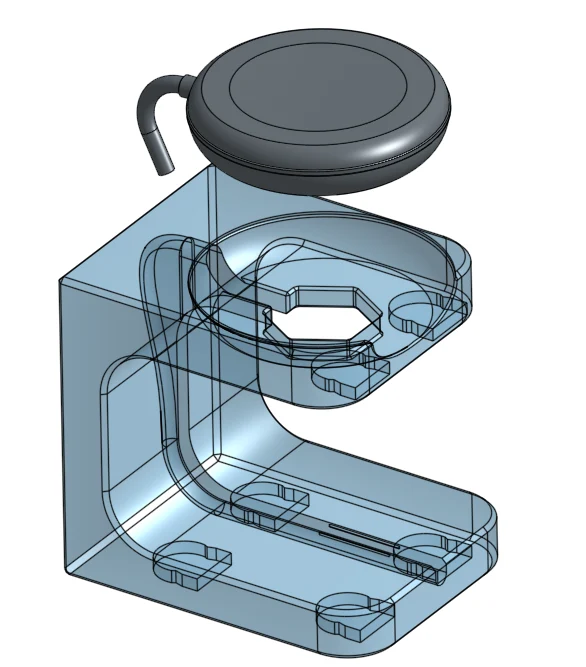

Дизайн

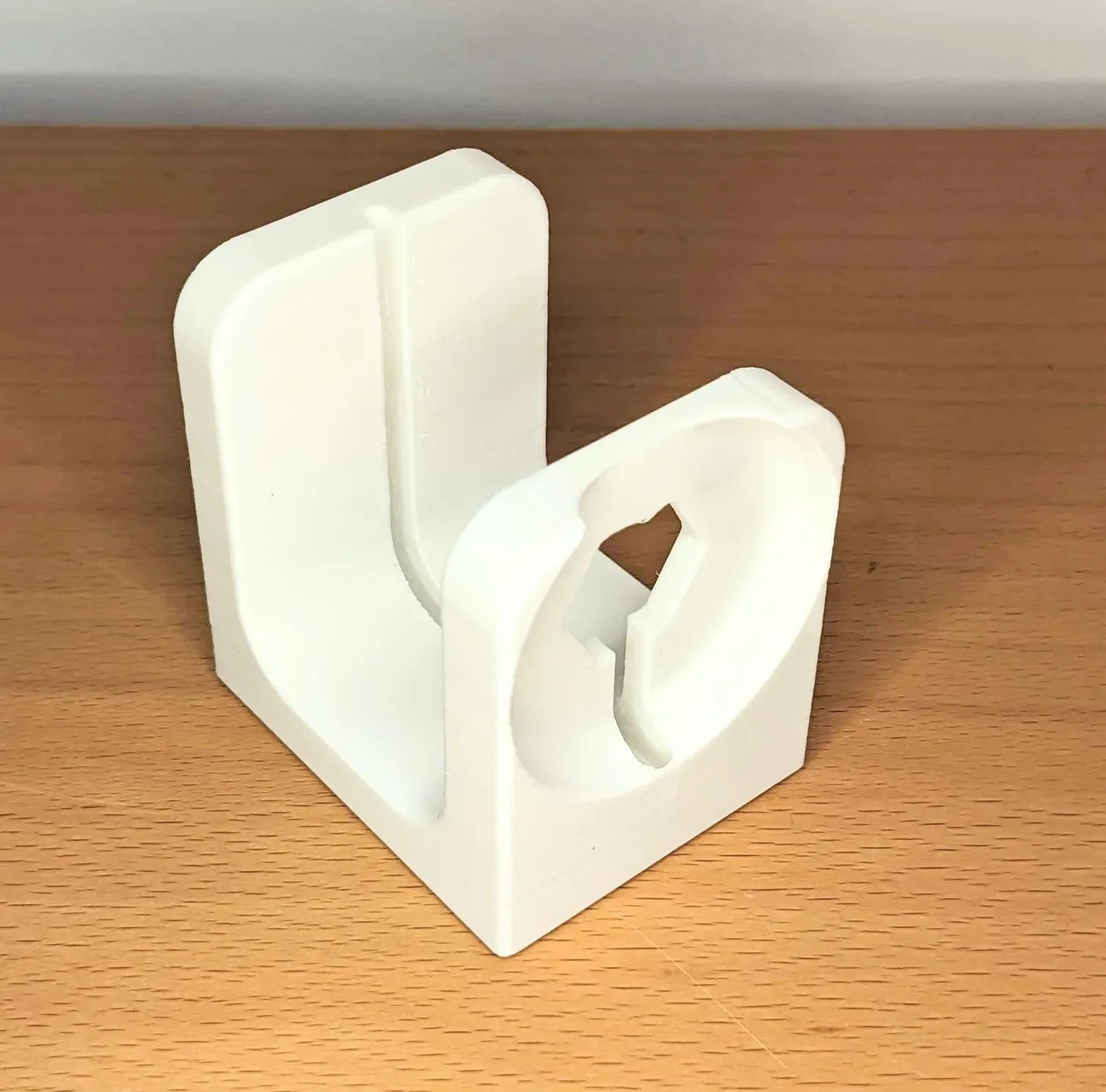

Печатает без подставки в ориентации, показанной ниже.

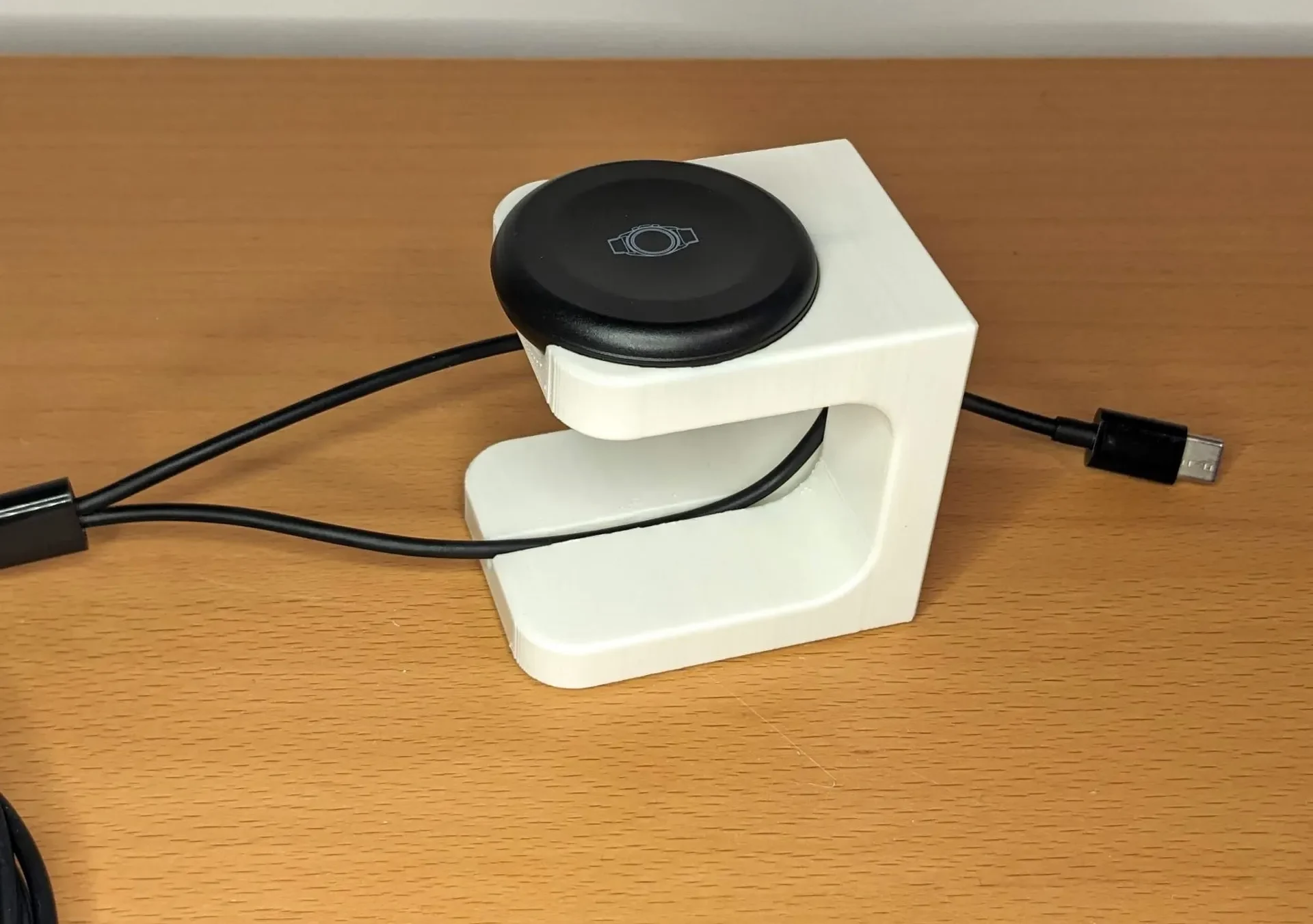

Зарядная площадка сверху не двигается, поскольку кабель зафиксирован с одной стороны. Передняя часть зарядного устройства притягивается к детали двумя дополнительными магнитами.
Кабель зарядной площадки продевается через деталь снизу. Если кабель ослабнет внизу, оберните его небольшой бумажной полоской, и он прилегает идеально.
Распечатать инструкции
Напечатано белым PLA (заполнение гироида 15%).
Установите паузы (М600) на соответствующей высоте для установки магнитов!
Обяз��тельно проверьте необходимую ориентацию магнитов, крепящих зарядную площадку, прежде чем вставлять их.
Изменения приветствуются
Если вы используете одно и то же зарядное устройство, но имеете в виду что-то другое, вы можете использовать мой .stl зарядного устройства.
Вы можете сделать ремикс или загрузить CAD-файл с onshape:
https://cad.onshape.com/documents/dcd786fc01876992e8ba7717/w/02e39a0f6a40763bc1 eff79d/e/dfc31faf19589beba6f1a784?renderMode=0&uiState=6560b5b790398967e603217f
Спецификация
Шесть магнитов: Диаметр: 10 мм, Высота: 2 мм.
Зарядная станция 2-в-1 стороннего производителя: https://www.amazon.de/gp/product/B09SNW1QD9/?language=en_GB
Марка зарядного устройства обозначается как DDUAN.
Для справки: крупный план задней части зарядной панели:
