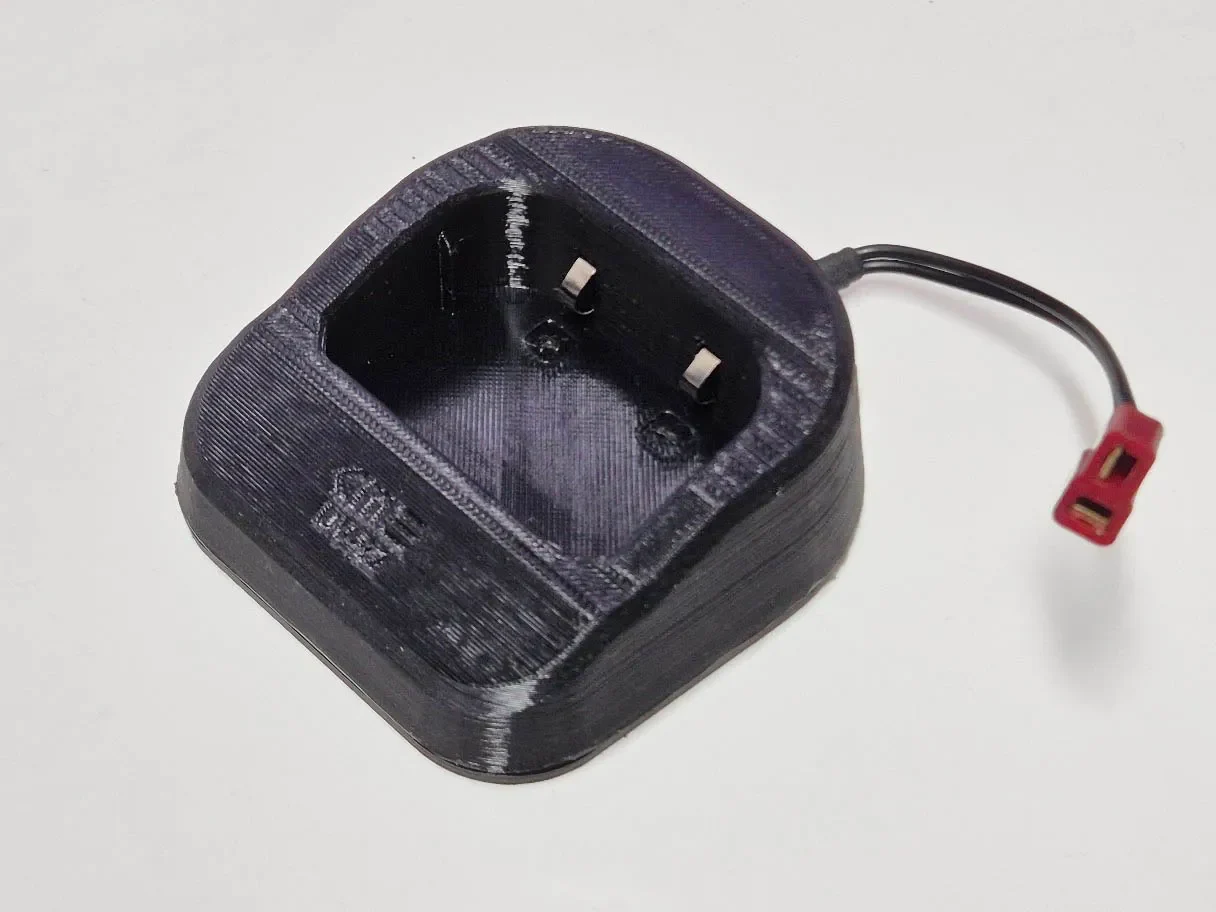

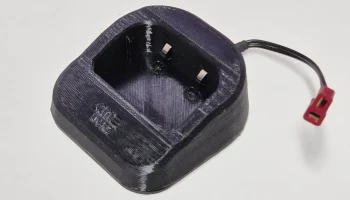

Зарядная база для Baofeng UV-82

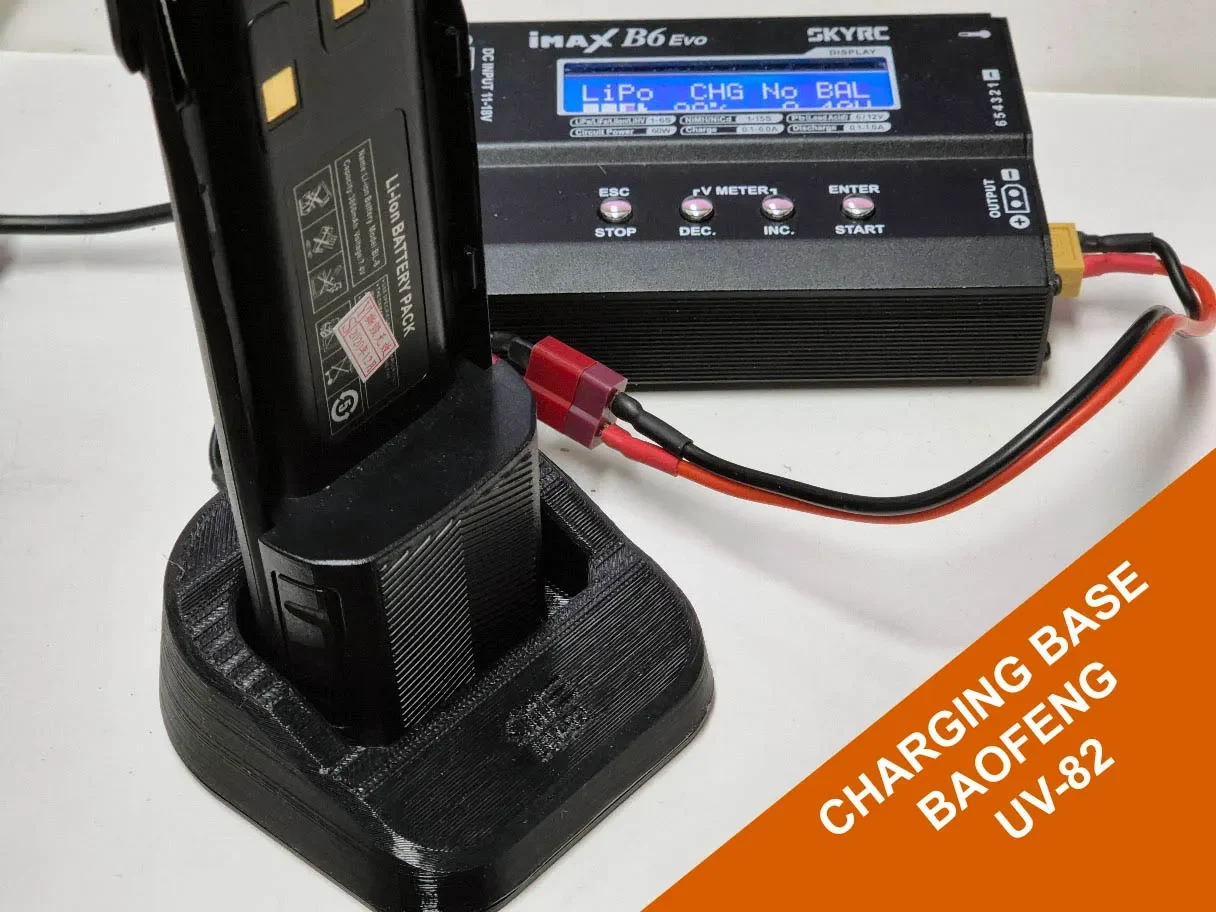

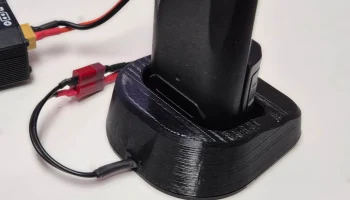

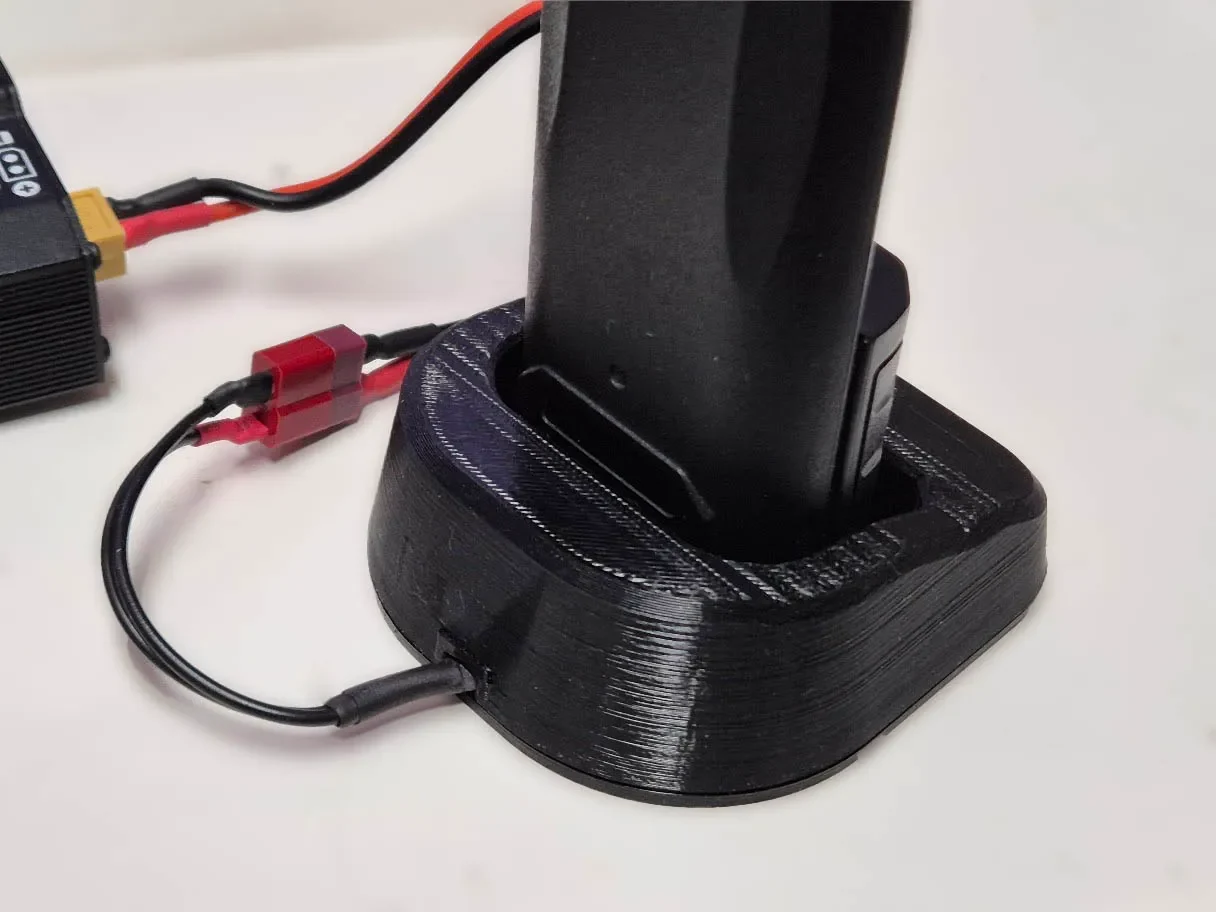

Это зарядная база, которая вам понадобится, если вы хотите подключить радиобатарею UV-82 к интеллектуальному зарядному устройству, чтобы лучше контролировать зарядку или измерять емкость батареи.
Балансировку он не поддерживает, так как корпус аккумулятора не имеет балансировочного вывода.

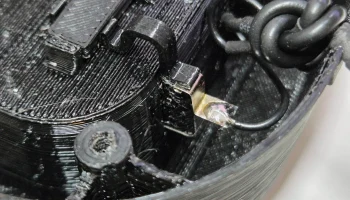

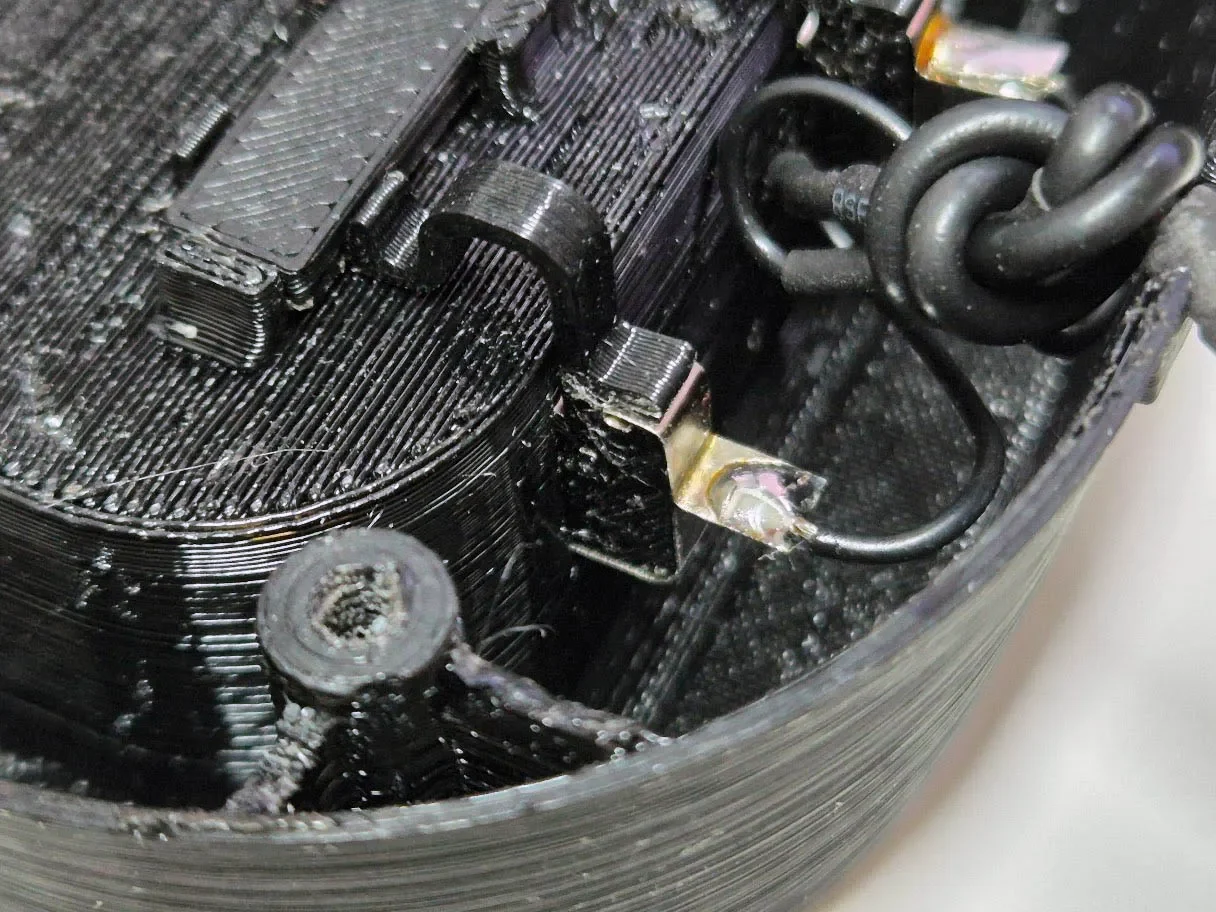

Отрежьте никелевую полоску аккумулятора толщиной 0,10-0,20 мм до ширины 3 мм.

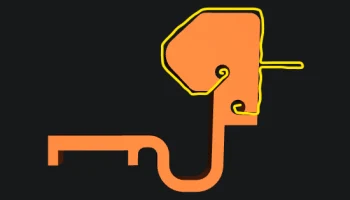

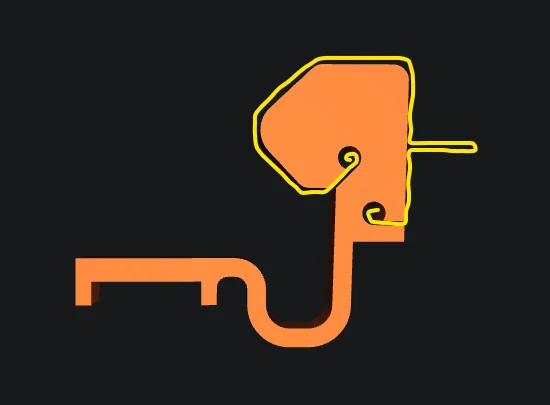

С помощью маленьких плоскогубцев раскатайте или слегка согните оба его конца, чтобы они могли войти в круглые вырезы на контактах.
Оставьте посередине примерно 3-5 мм, где будете аккуратно припаивать провода.
Припаяйте два коротких тонких провода (около 5 см) непосредственно к никелевой полоске.
Припаяйте другой конец каждого тонкого провода к двум более толстым ��роводам. Это необходимо для того, чтобы пружинные контакты могли двигаться более свободно.
Изолируйте соединение между тонким и толстым проводом с помощью термоусадочной трубки.
Проверьте полярность контактов аккумулятора и припаяйте два толстых провода к разъему Dean-T.

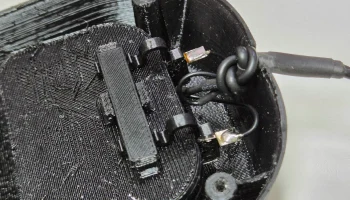

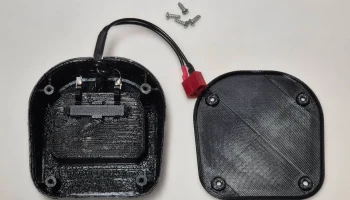

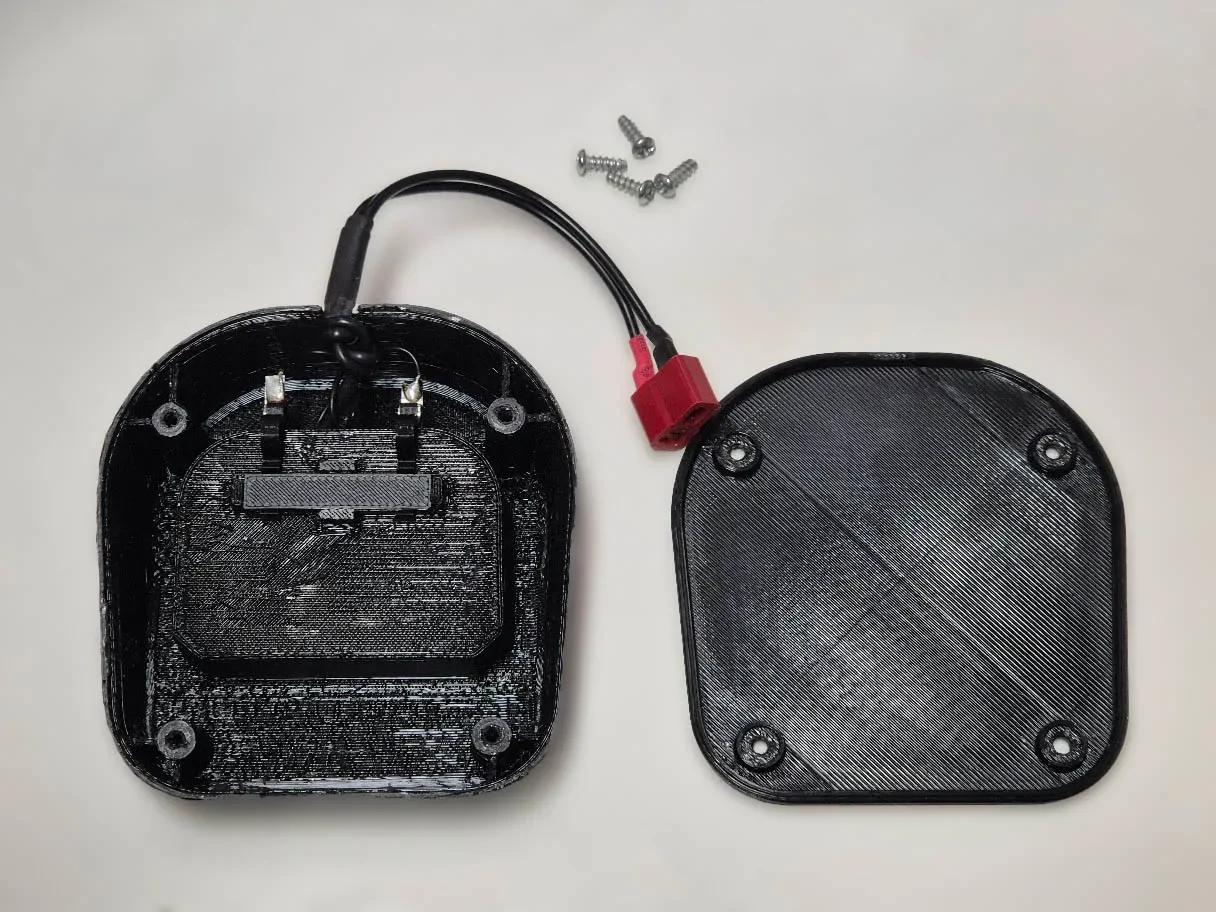

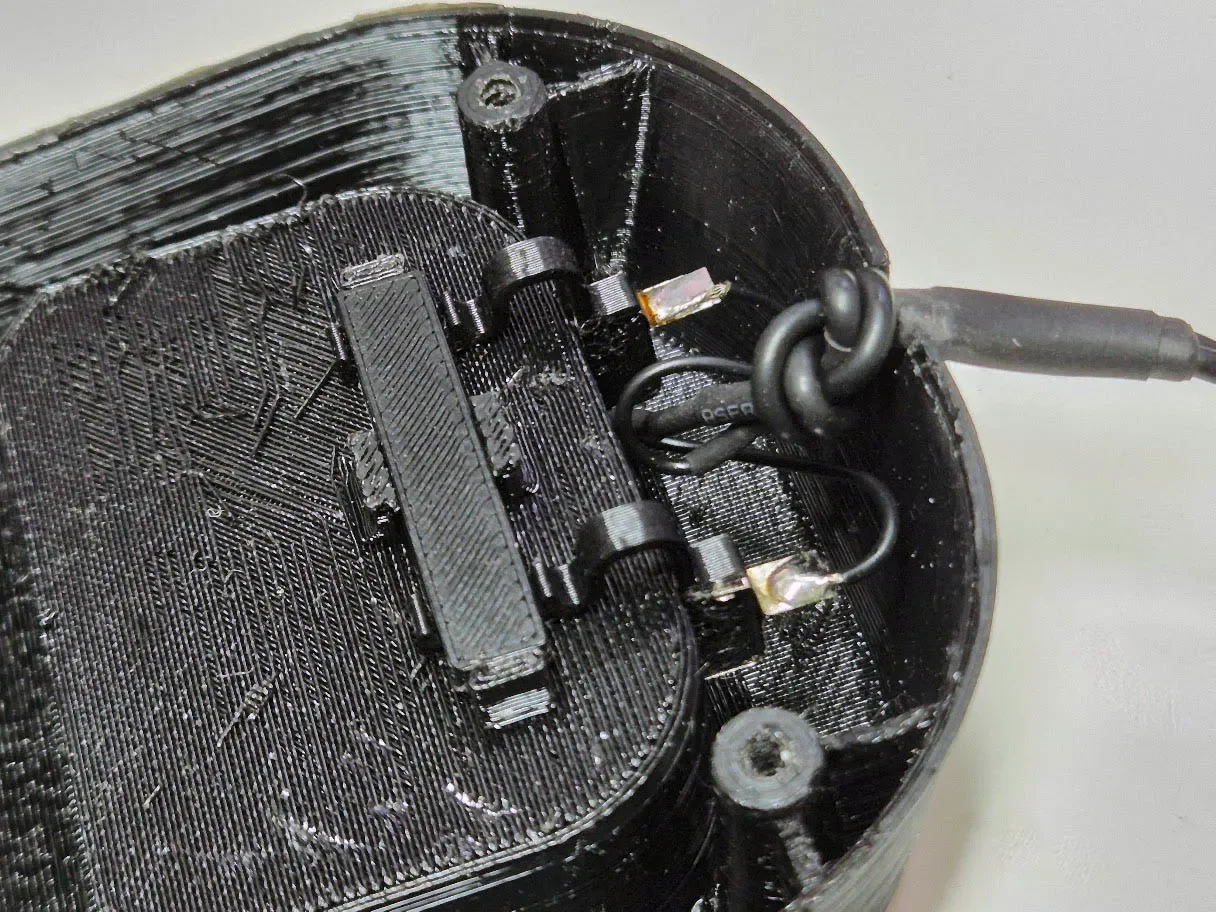

Контакты соединяются с базой планкой, которая просто защелкивается на место. Не приклеивайте ничего из этого к основанию, поскольку это значительно затруднит замену контактов, если они сломаются.
ПРОВЕРЬТЕ, ЧТО ПОЛЯРНОСТЬ КОНТАКТОВ ОРИЕНТИРОВАНА ПРАВИЛЬНО!!!

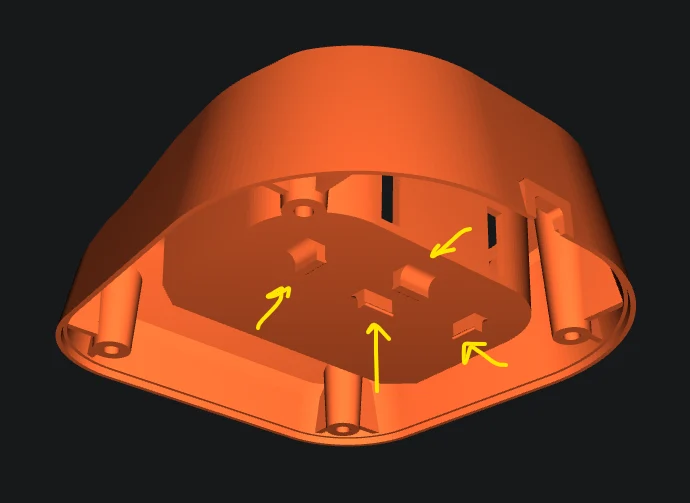

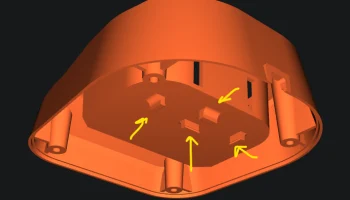

При снятии опор будьте осторожны, чтобы не сломать четыре выступа, удерживающие планку держателя контактов!
Материал
PETG, ASA или что-то другое, что вам больше подходит. Я использ��вал PETG, поскольку он обеспечивает необходимую гибкость контактной пружины.
Дополнительные детали
Одна аккумуляторная никель-полоска толщиной 0,1-0,2мм, шириной 3мм.

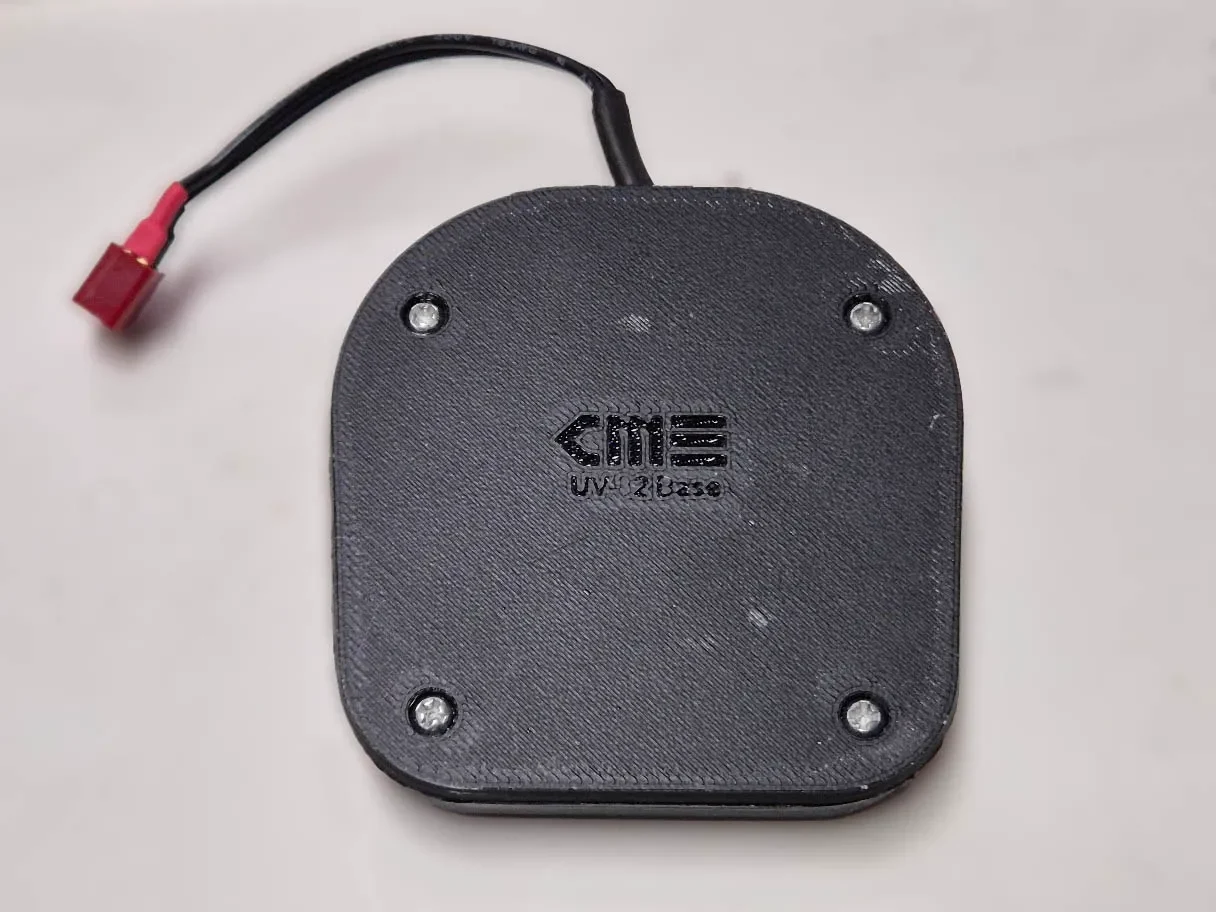

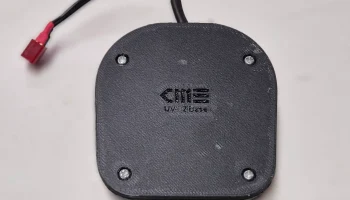

4 маленьких винта для пластика (диаметр 3 мм)
Важные примечания
Не заряжайте и не разряжайте током выше 0,5 А.
Батареи имеют внутреннюю схему защиты, которая отключает батарею, когда она разряжена. Это заставит некоторые умные зарядные устройства думать, что аккумулятор не подключен. Чтобы смягчить это, просто подключите аккумулятор к стандартному зарядному устройству на секунду — защита сработает. цепь.
