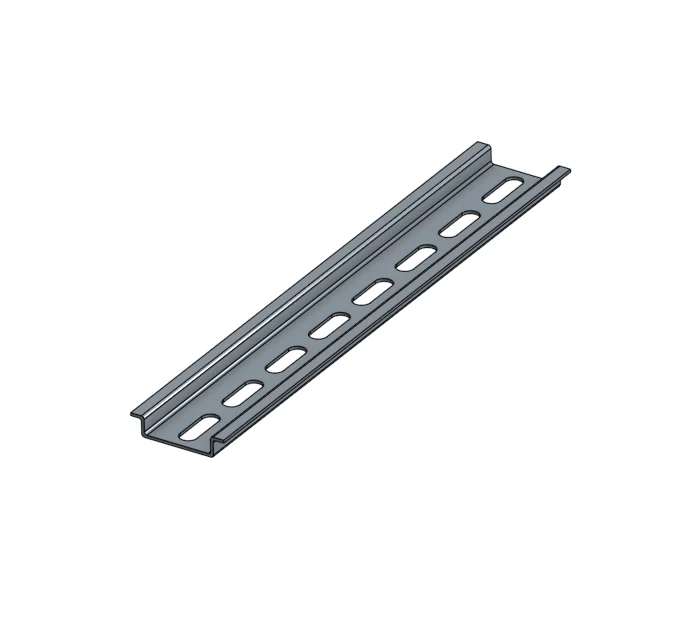

DIN-рейка - монтажная рейка IEC/EN 60715 - 35 × 7,5........

Этот отпечаток стал результатом дискуссий об использовании DIN-рейки с деталями, напечатанными на 3D-принтере, в следующей группе:

3D-печать для металлистов и инженеров-моделей

Следует признать, что этот отпечаток имеет ограниченную полезность по следующей причине:

Настоящая DIN-рейка стоит недорого.
Настоящая DIN-рейка металлическая, и для некоторых применений требуется проводимость.
Пластиковая версия, конечно, не такая прочная, как металлическая.

Однако этот отпечаток может быть полезен в целях тестирования или когда необходимы небольшие количества DIN-рейки, не требующие высокой прочности.

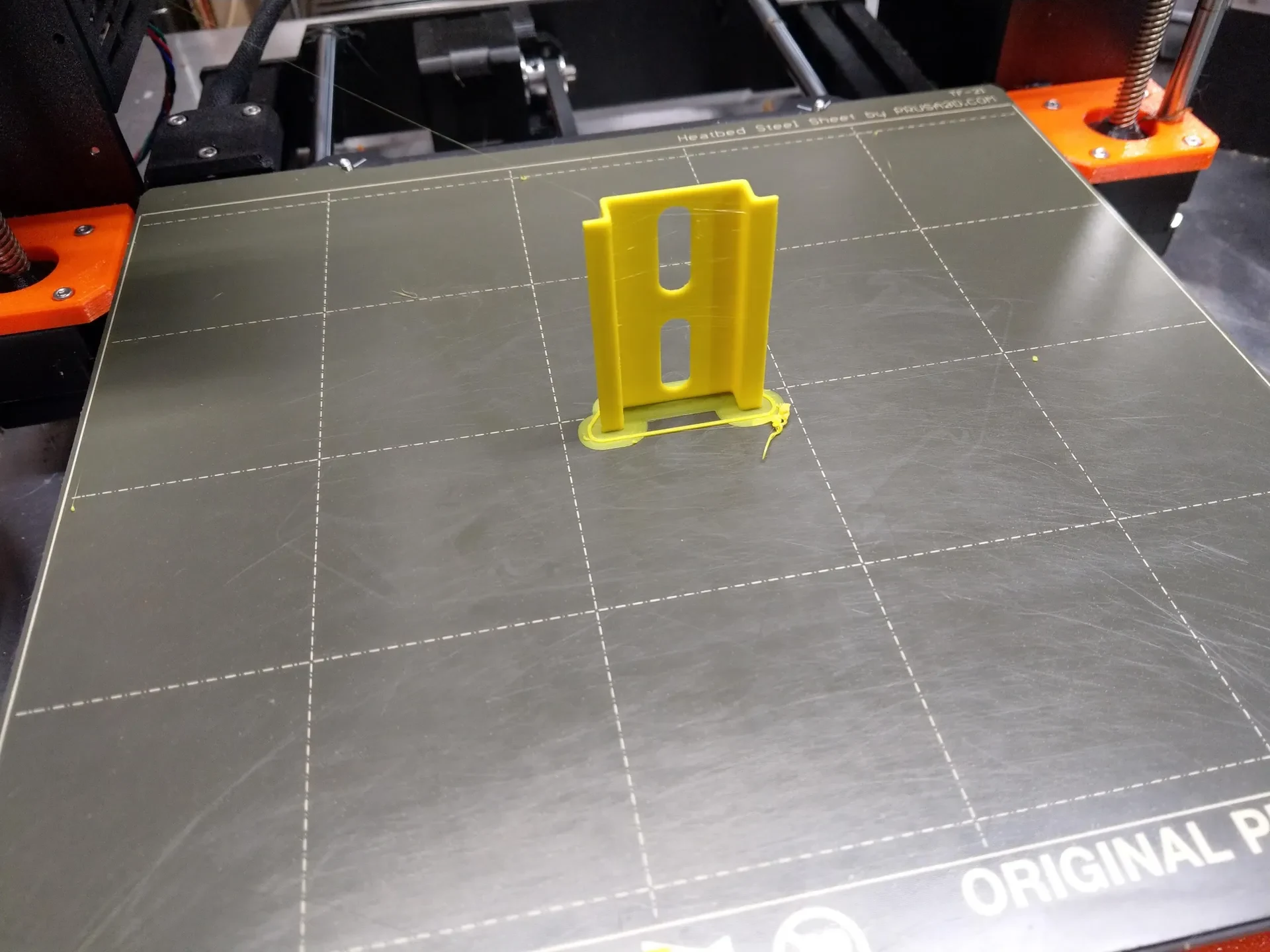

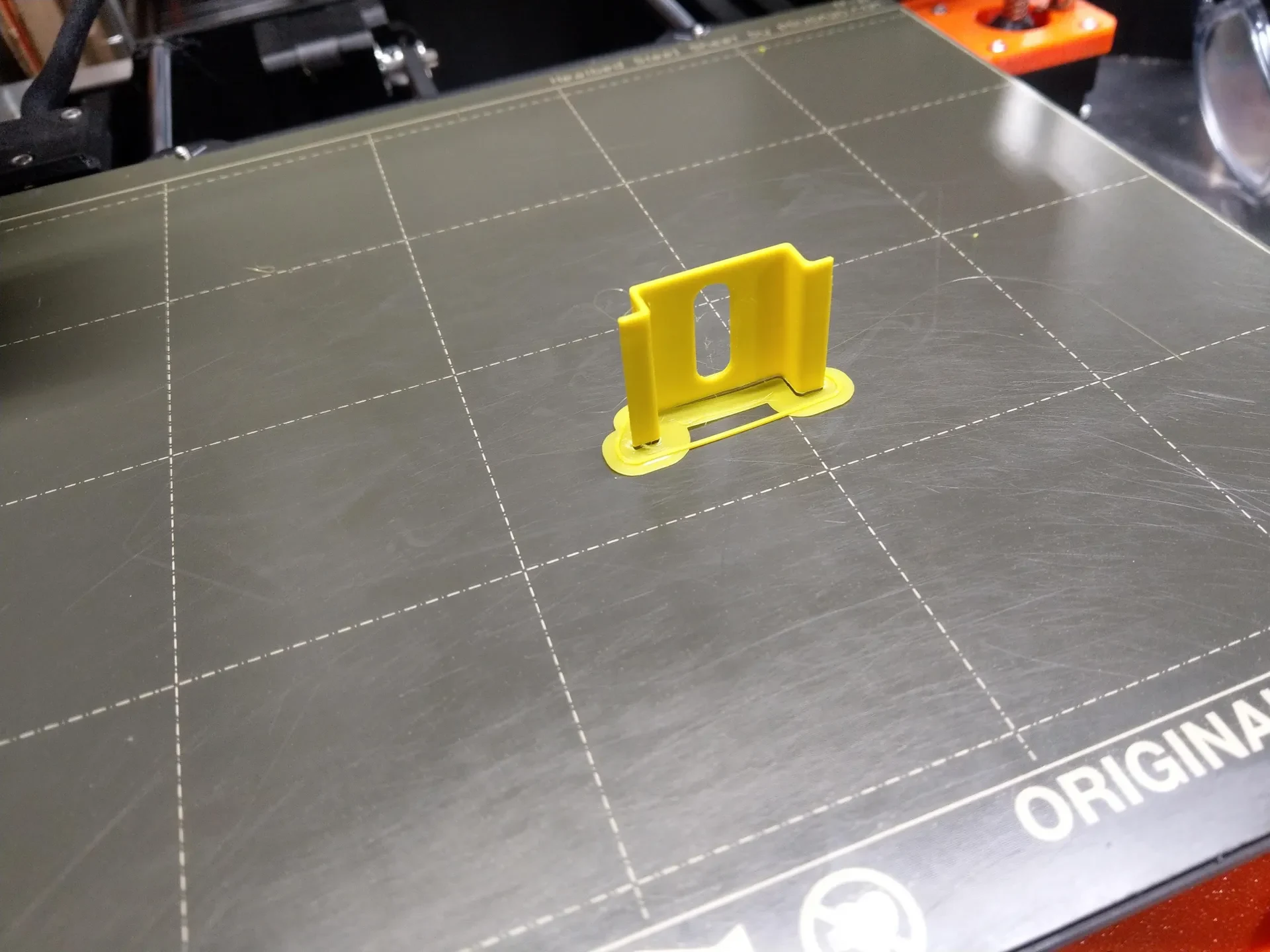

Все представленные здесь отпечатки основаны на исходной «единице» рельса длиной 25 мм, а дополнительные длины основаны на кратностях этой единицы.

Файлы 3D CAD OnShape для этого находятся здесь:

https://cad.onshape.com/documents/9e67feb7e1d615802fcc6d8b/w/df2bc22fefa999006d745b6b/e/90b75c5884348748e1ab9b9f

Распечатать инструкции

Распечатайте на PLA, используя предоставленные файлы 3mf; Обратите внимание, что для адекватного сцепления с кроватью необходимы поля.

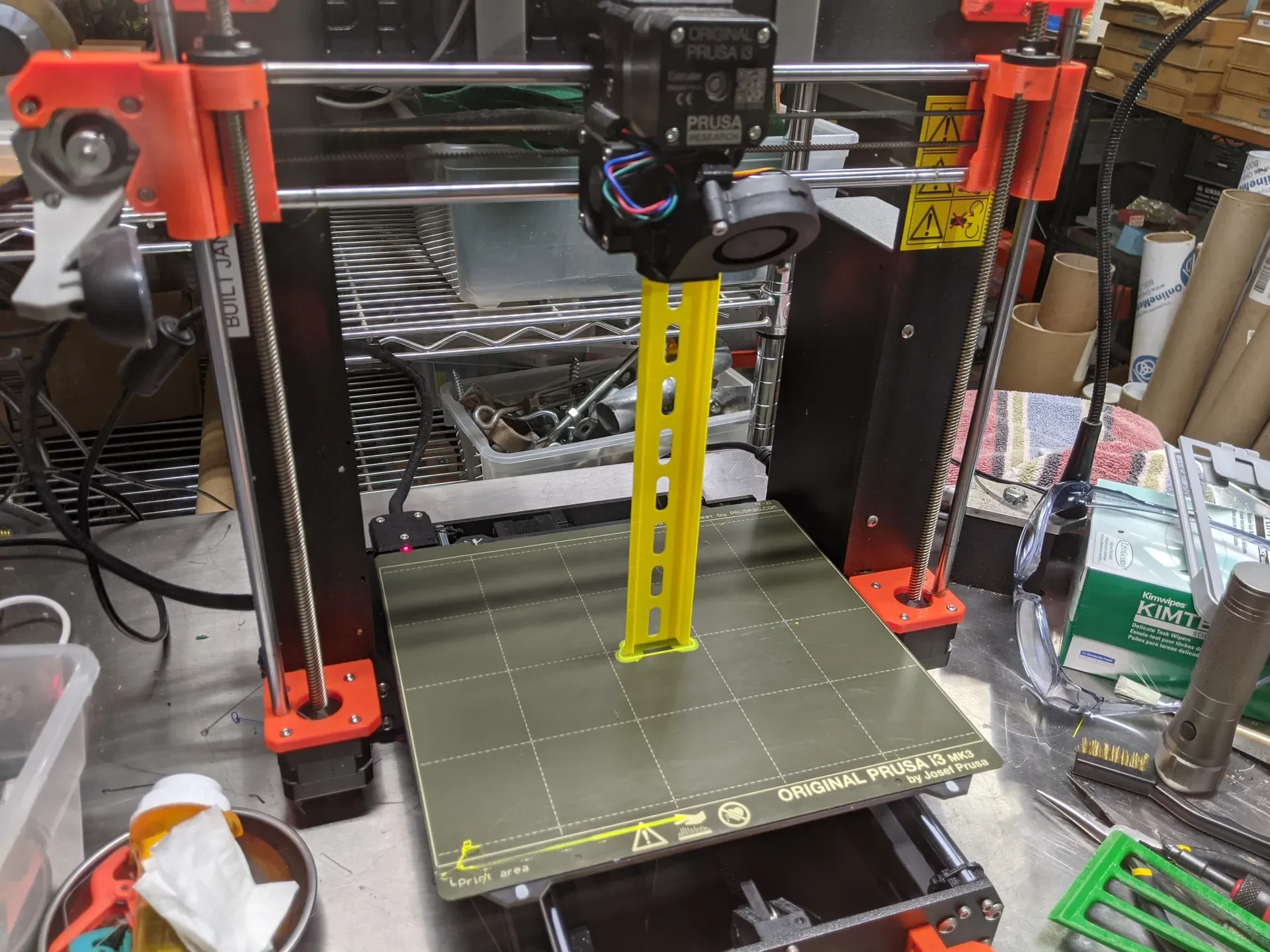

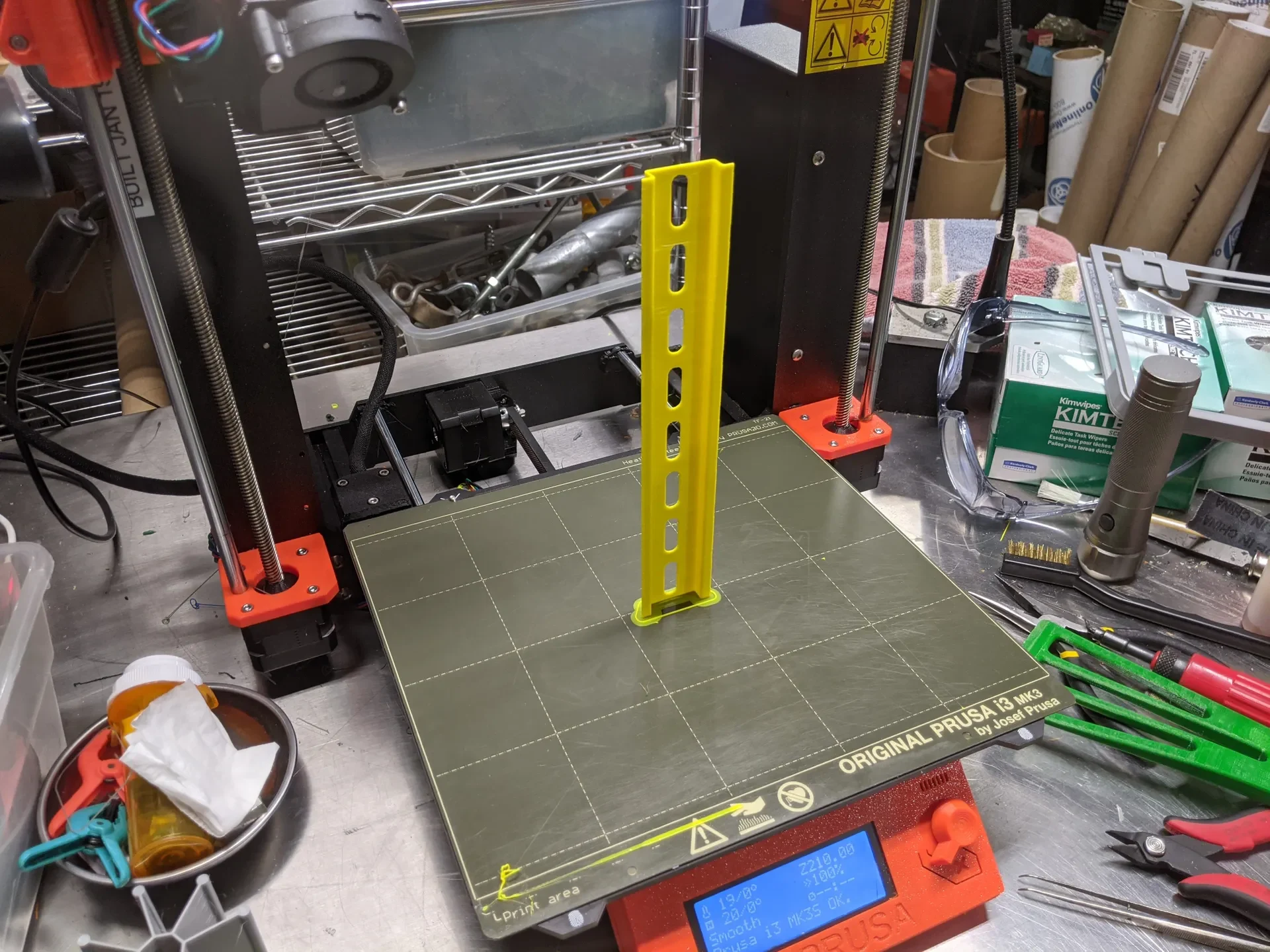

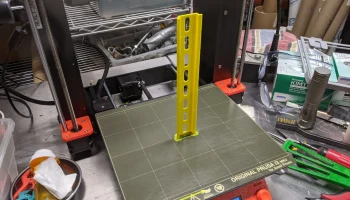

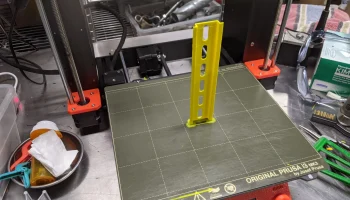

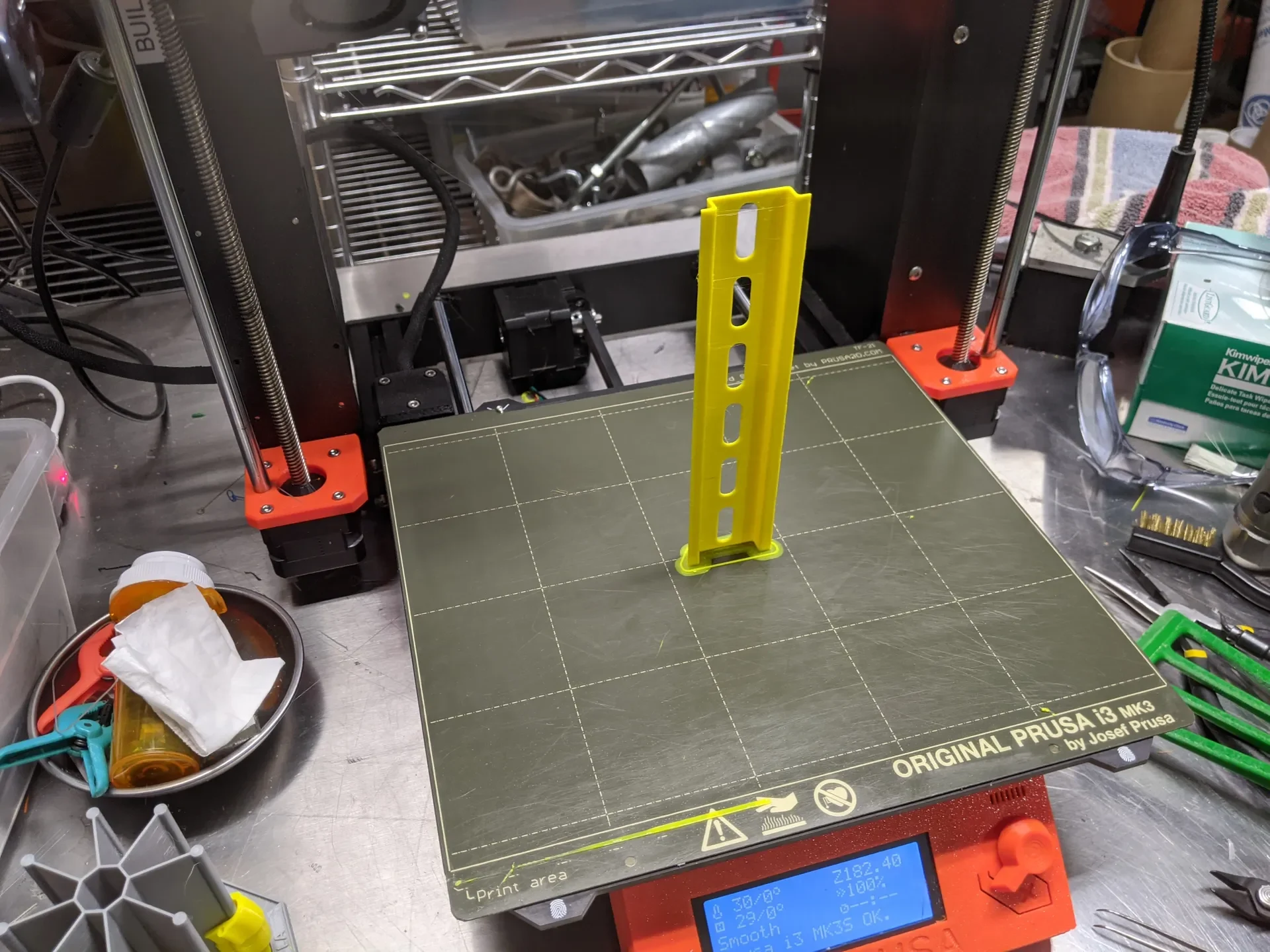

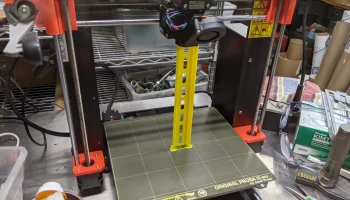

Чтобы печатать без опор и с идеальной ориентацией нити, направляющие печатаются «концом вниз». Честно говоря, я был удивлен тем, что это работало хорошо даже с печатью «8 единиц» высотой 200 мм (см. Фотографии).
