Панель Molle на средней стойке

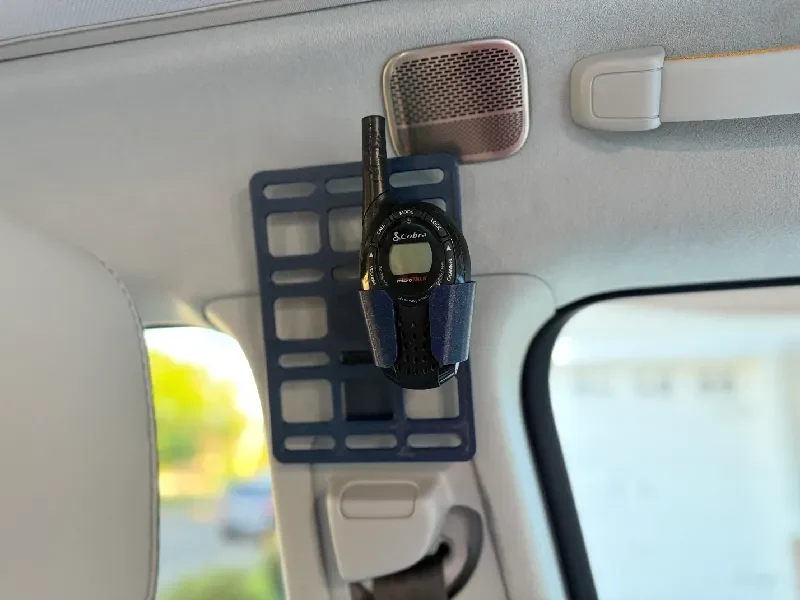

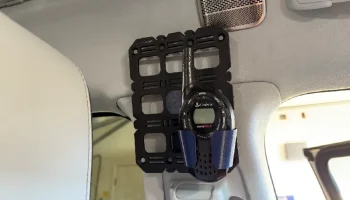

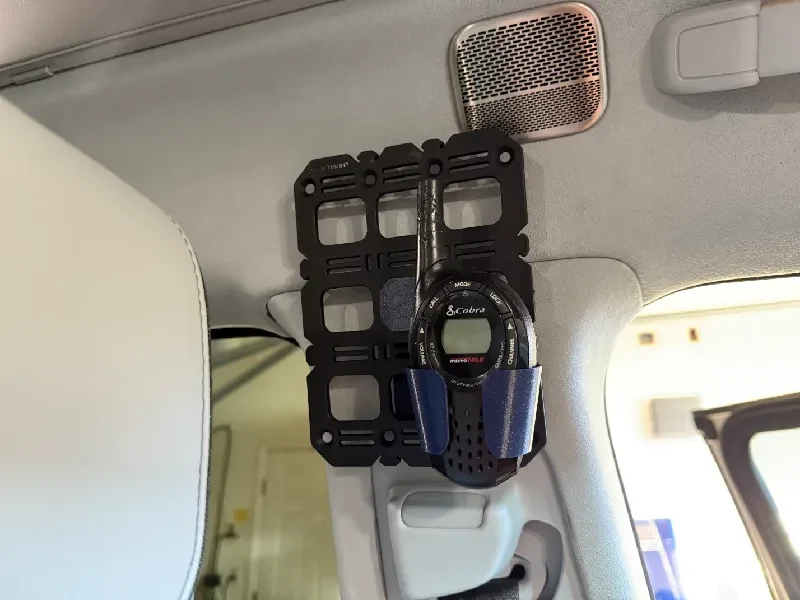

Эта идея возникла в ходе одной из дискуссий в группе сообщества Rivian. Люди искали способ установить рацию как можно выше, чтобы обеспечить лучший прием во время движения по бездорожью. Идея установки простой молле-панели на средней стойке обсуждалась как возможное решение. Он обеспечивает общий механизм для установки всего, что вам может понадобиться. Кроме того, он находится прямо рядом с дверью, поэтому можно относительно легко забирать предметы вместо того, чтобы лезть в машину.
Я также хотел, чтобы это поддерживало Composite Tech Plate BuildingRight. В конце есть фото, показывающее его размер. Он использует немного другие размеры, чем моя панель, поэтому у нескольких адаптеров есть встроенные правильные версии.
Механизм зажима тот же, что я использовал в своих моделях подстаканников, и он оказался довольно прочным и безопасным благодаря новейшей конструкции стопорного штифта. Крепление предполагает молле-панель толщиной 3 мм. Версия BuildingRight имеет толщину 4,5 мм.
Начать
Я настоятельно рекомендую начать с коллекции rivian-b-pillar-molle-recommended.3mf для использования панели и адаптеров. При этом используется двойной зажим, который обеспечивает большую устойчивость, и в комплект входят необходимые адаптеры для крепления панели к зажиму. В комплект также входят поворотная стопорная гайка и адаптер для чашек, так что вы можете распечатать слайд-версии любых аксессуаров, а затем использовать их в других местах зажимов подстаканника.
Аксессуары

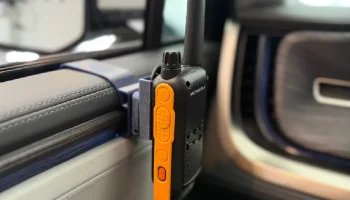

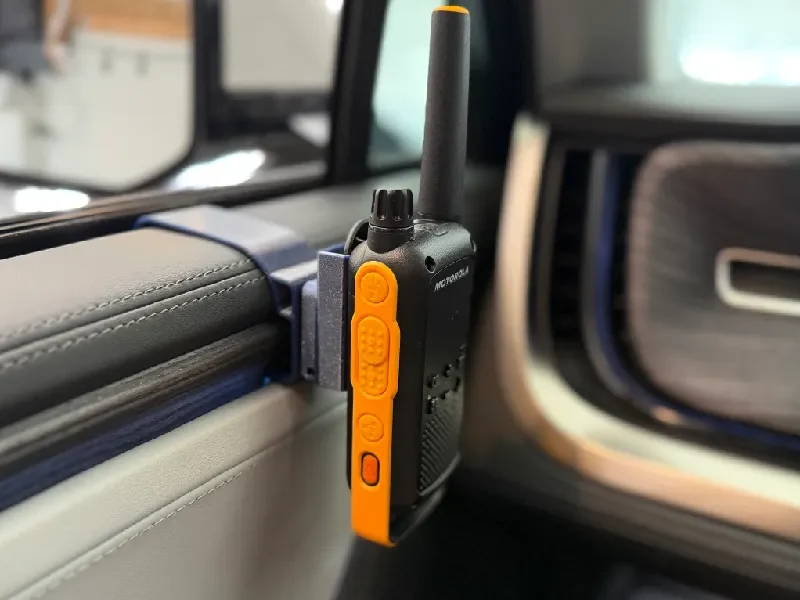

Теперь, когда я перебрал пару аксессуаров для крепления радиоприемника, у меня появилось время их использовать. Я НАСТОЯТЕЛЬНО рекомендую прикрепить адаптер для поворота к чашке к самой панели Molle и распечатать версию любого аксессуара. Это позволяет вам перемещать адаптер между панелью Molle и любым обычным местом подстаканника, например, новым устойчивым оконным зажимом. Поворотные разъемы, как правило, в порядке, но выступы на них со временем изнашиваются, поэтому лучше не блокировать/разблокировать их часто, иначе они начнут ослабевать.
Я переместил все аксессуары на отдельную страницу, поскольку они не предназначены специально для этих молл-панелей.
Установка

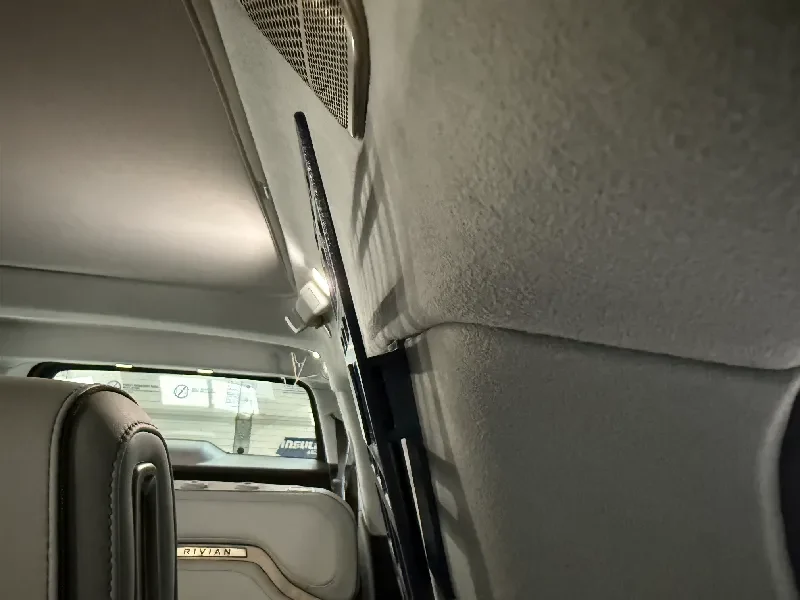

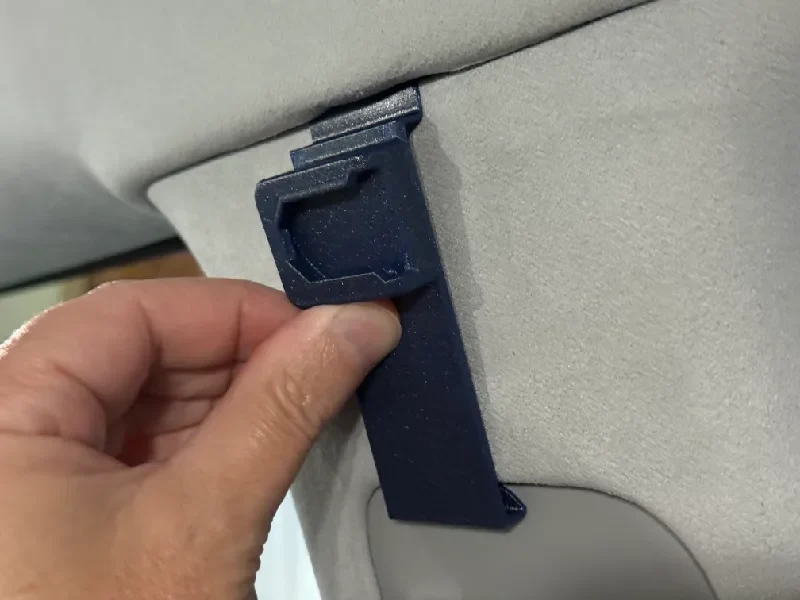

Для установки клипа просто следите за развитием фотографий:

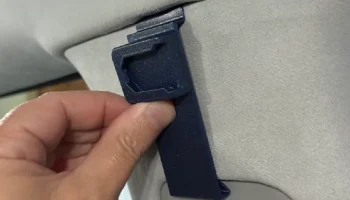

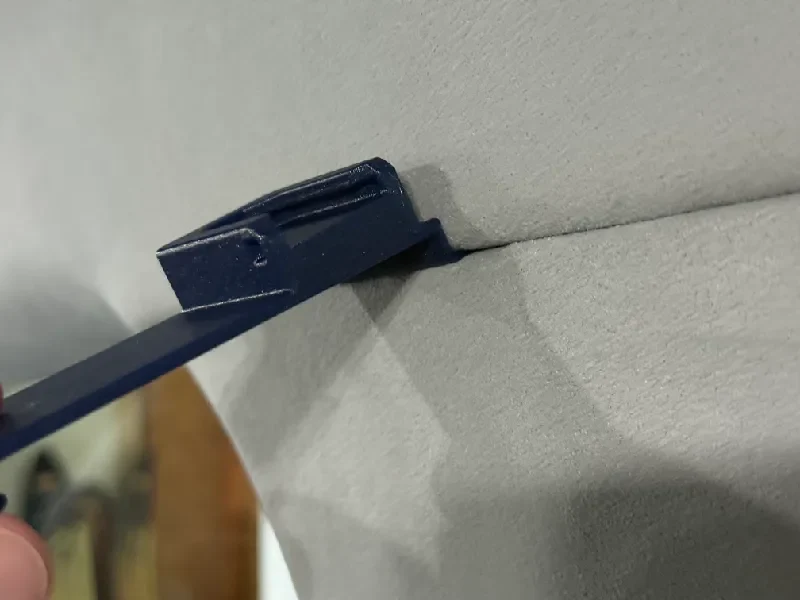

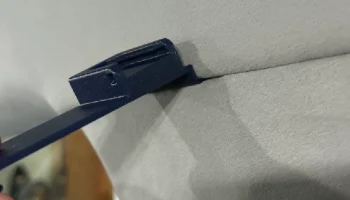

вставьте верхнюю часть зажима горизонтально в зазор между панелями
поверните вниз, чтобы снять верхнюю панель, но пока не позволяйте зажиму встать на место
заправьте нижнюю часть зажима в нижнюю панель над регулятором ремня безопасности
теперь сдвиньте весь клип вверх и...
позвольте верхней части встать на место

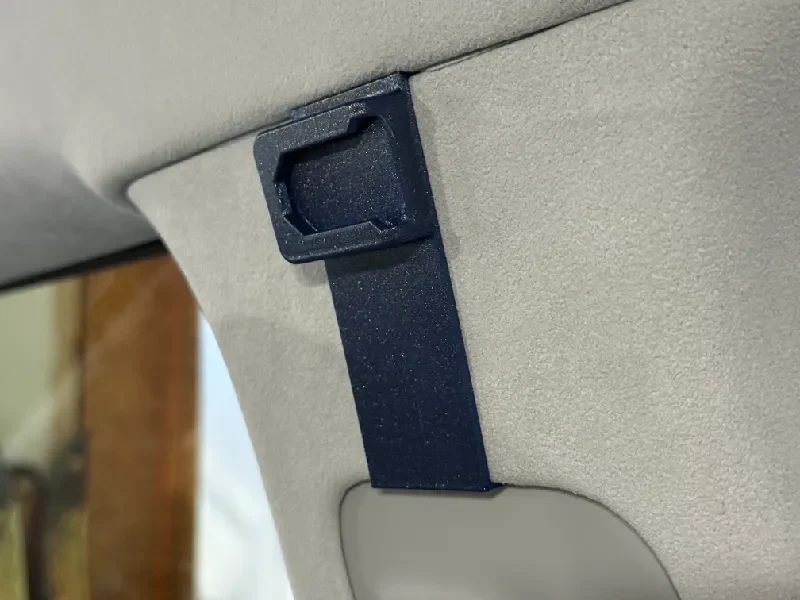

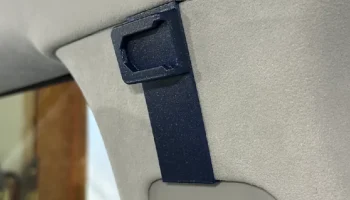

верхняя и нижняя панели должны снова оказаться на одном уровне друг с другом

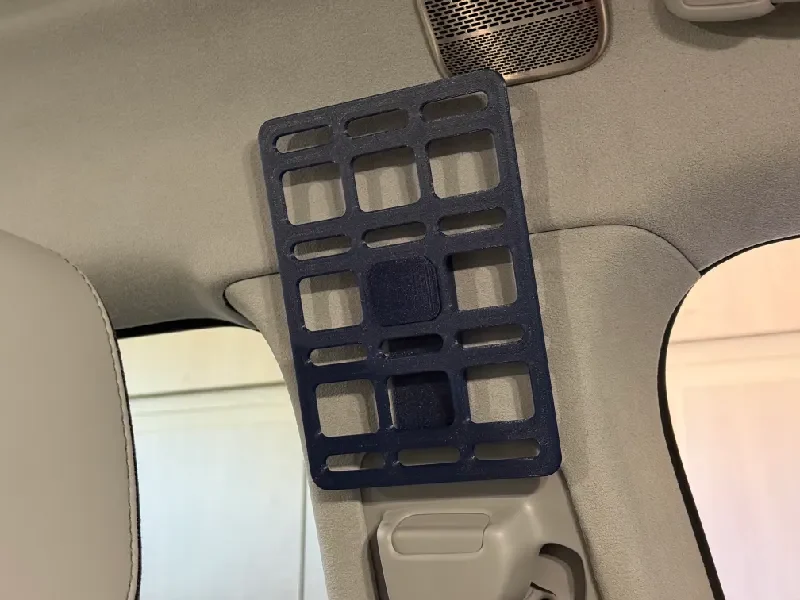

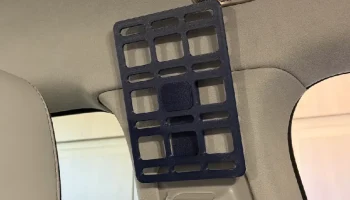

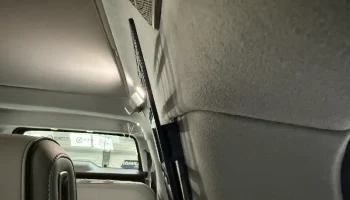

После установки зажима средней стойки вы можете прикрепить панель:

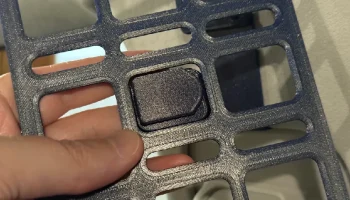

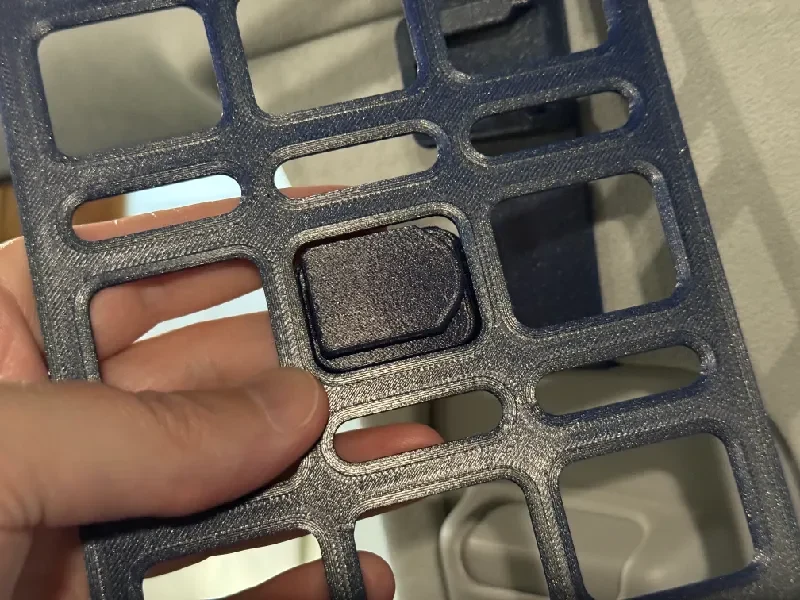

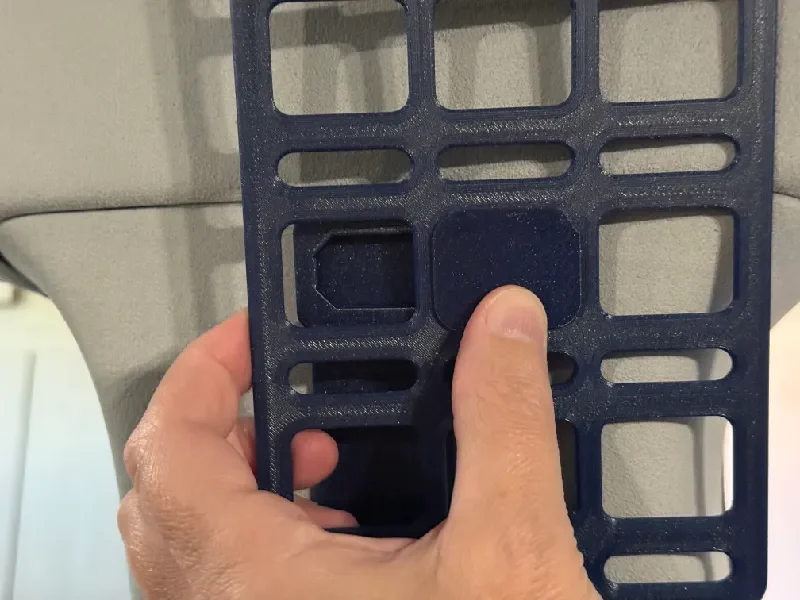

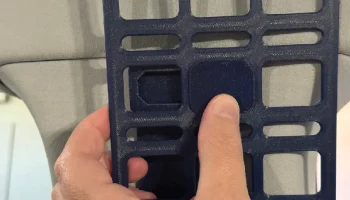

Используйте зажим для крепления, вставив его в одно из отверстий на панели.
Вставьте насадку го��изонтально в паз на зажиме средней стойки.
Когда он дойдет до конца, нажмите еще сильнее, чтобы «зафиксировать» его на месте. Для фиксации имеются фрикционные выступы.
При желании вставьте стопорный штифт вертикально в небольшие квадратные отверстия зажима средней стойки, чтобы предотвратить случайное выпадение крепления.
Удаление
Чтобы снять клипс��, вам просто нужно вытащить верхнюю часть:
используйте второй зажим или инструмент для снятия обшивки, чтобы снова вытащить верхнюю панель, аналогично шагам установки 1+2.
вытяните верхнюю часть зажима, затем он сможет соскользнуть вниз, чтобы освободить нижнюю часть
Вы можете увидеть небольшую вмятину на мягкой обшивке потолка там, где был зажим, но потрите ее пальцем, чтобы все разгладить, и все вернется в нормальное состояние. Я вставлял/удалял свой уже дюжину раз, когда один из зажимов был установлен на пару недель, и нет никаких признаков того, что он был там, когда я его удалил.
Печать
.3mf включает мои настройки PrusaSlicer со всем следующим набором.
Я распечатал их с использованием PETG для проверки, но вам следует
