ДЕРЖАТЕЛЬ КАТУШКИ НА ОДНОМ ПОДШИПНИКЕ С КРЫШКАМИ TIMELAPS..

ЛАЙК ПОДЕЛИТЬСЯ КОММЕНТАРИЙ!!!

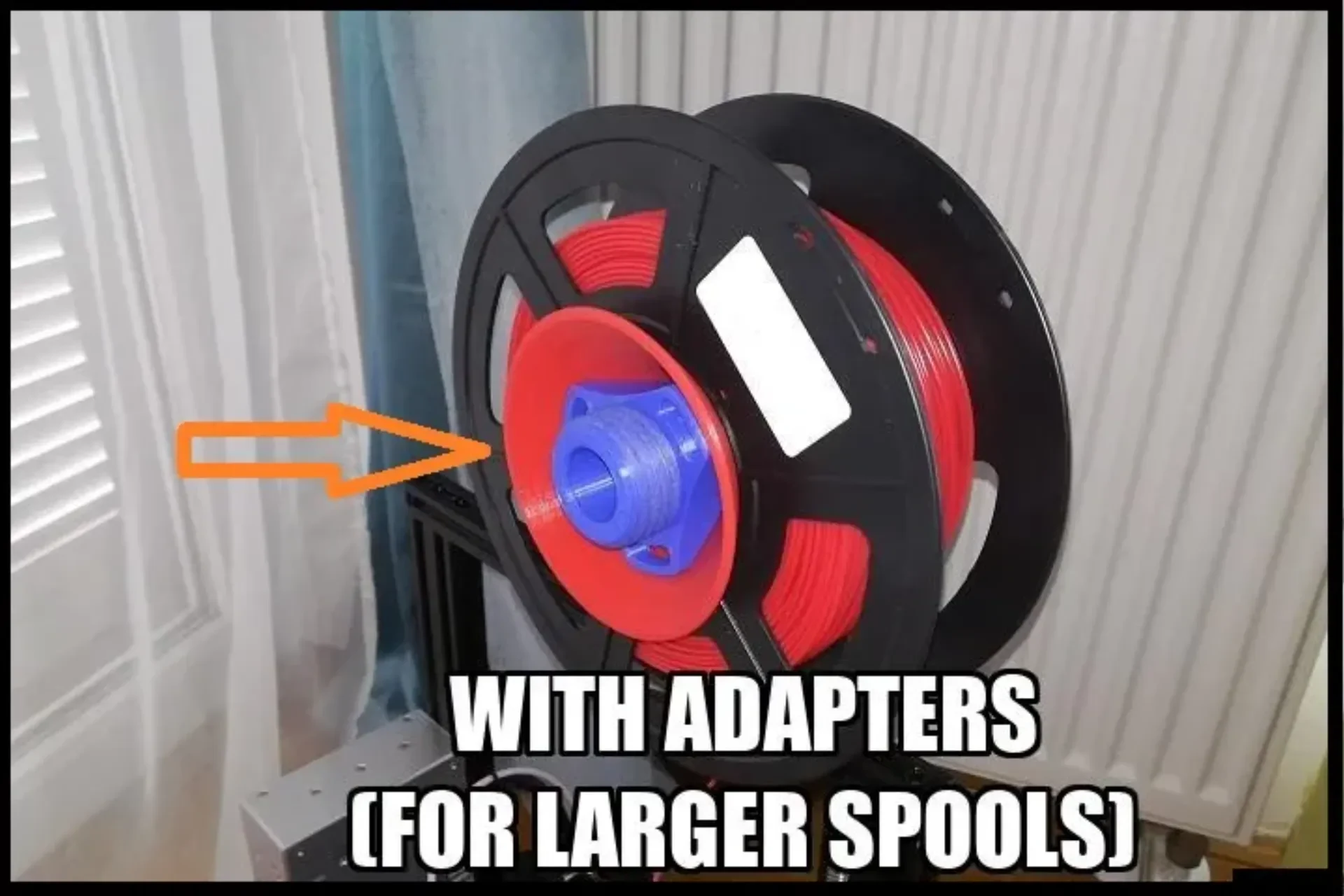

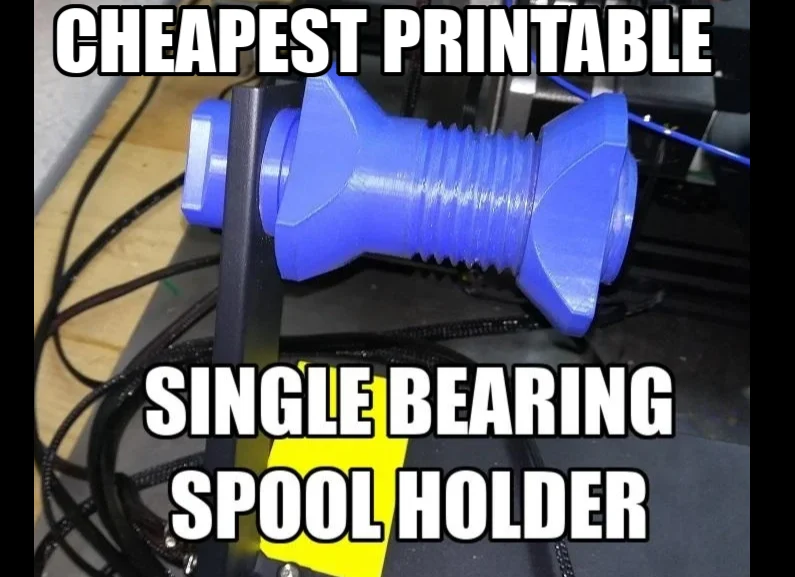

Для установки в отверстие диаметром 30 мм на стандартных кронштейнах принтера (листовой металл). Толщина листового металла 1мм.

Некоторое время я использовал держатели катушек с 4 подшипниками, но во время длительной печати катушка падала 2 раза и все испортила, так что это будет лучшее решение.

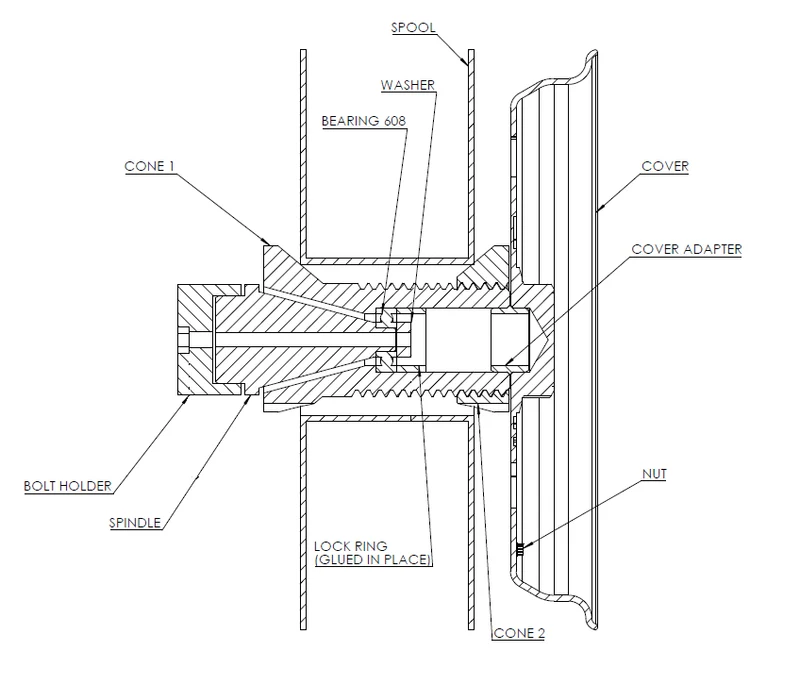

Другие детали, необходимые для этой сборки:

1 шестигранная гайка M5x80 и болт, соединяющий все детали вместе.
дешевый подшипник 608 sk8
суперклей или композитный клей для стопорного кольца и переходника ступицы и, возможно, подшипника

У некоторых принтеров могут возникнуть проблемы с легким разматыванием из-за вибраций и низкого трения этой конструкции. Это можно легко решить, просто прикрепив ленту или стяжку в важных местах, чтобы добавить немного трения, но не переусердствуйте, так как это может привести к пропуску экструдера.
Его необходимо настроить на всех держателях катушек с подшипниками, но некоторые нити имеют меньшее трение, посмотрите, что лучше всего подходит для вашей настройки печати.

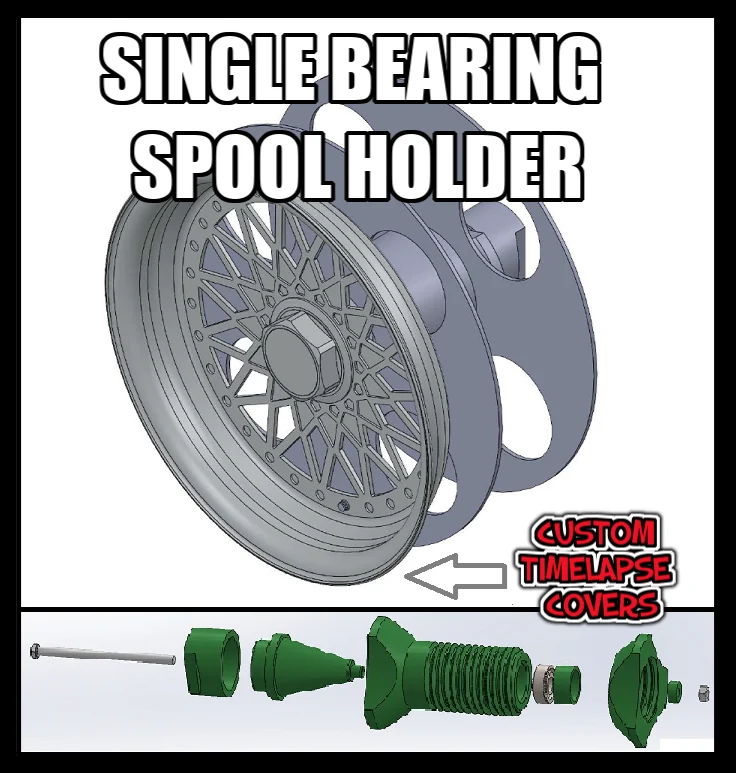

КРЫШКИ КАТУШКИ:

Я сделал несколько съемных чехлов для катушек, сетчатого гоночного руля, рулетки… но вы можете создать свои собственные чехлы, которые вращаются на замедленных видеороликах.
Диаметр м��нтажного отверстия 22 мм.
У меня есть еще несколько идей, которые я добавлю, когда у меня появится время.

https://www.printables.com/model/228494-roulette-spool-cover-spinning-top

https://www.printables.com/model/228495-racing-wheel-key-tray-models

https://www.printables.com/model/318619-spool-cover-spinner

Могу поспорить, что этот дизайн покажется вам несколько полезным, он сэкономит вам немного денег на меньшем количестве подшипников, поэтому не стесняйтесь ставить хотя бы лайк.
