Система крепления блока питания Voron 0,2/0,1 DIN........

Я ненавижу ленту VHB и стараюсь по возможности ее не использовать. Я был разочарован, узнав, что в официальных инструкциях по монтажу Voron 0.2 используется лента VHB для крепления блока питания к нижней панели. Я наткнулся на мод The ​​Voron 0.2 Bigger Jackets и решил, что собираюсь найти способ крепления блока питания к DIN-рейке, поскольку эти юбки оставляют больше места по вертикали. Так появилась на свет система крепления блока питания Voron 0,2/0,1 Din.

Требования:

Юбки большего размера Voron 0,2 — распечатайте все эти детали, кроме передней левой боковой юбки и передней правой боковой юбки. У них нет боковых юбок, разбитых на отдельные юбки (в STL они поставляются парой), поэтому вам нужно будет либо распечатать и выбросить одну, либо найти способ распечатать только заднюю часть. Позже я могу разбить их на отдельные файлы и опубликовать здесь, чтобы было проще.
Распечатайте по 1 экземпляру «Юбка с монтажной петлей» и «Юбка с зеркальной петлей» из этого проекта.
Распечатайте 2 «Пластины на DIN-рейку» из этого проекта.
Тепловые комплекты объемом 2 м3. Можно использовать те же самые, которые вы используете везде в сборке Voron 0.1/0.2.
4 болта м3х12.
DIN-рейка размером 200 x 35 x 6,5 мм. Я специально разработал эти рельсы: https://www.amazon.com/gp/product/B07GDFDM3H/
Адаптер на DIN-рейку для вашего блока питания. Если вы используете официальный блок питания Voron 0.2 BOM, я использовал этот адаптер: https://www.printables.com/model/314661-din-rail-adapter-for-meanwell-lrs-150-48

Направления:

Установите 4 комплекта обогрева в 2 юбки на монтажных выступах.

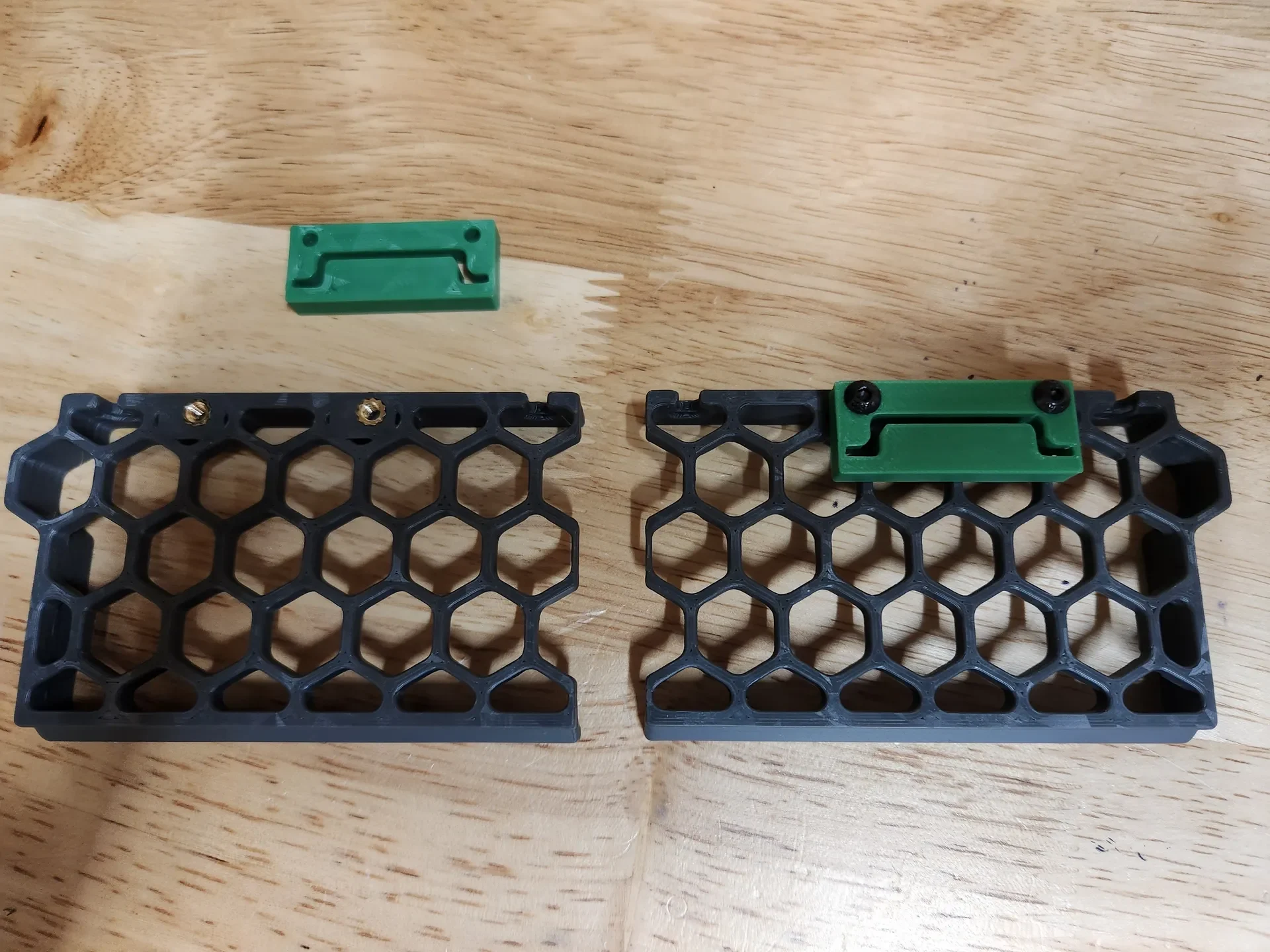

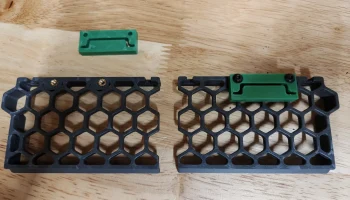

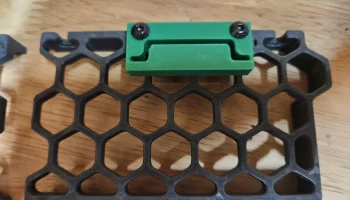

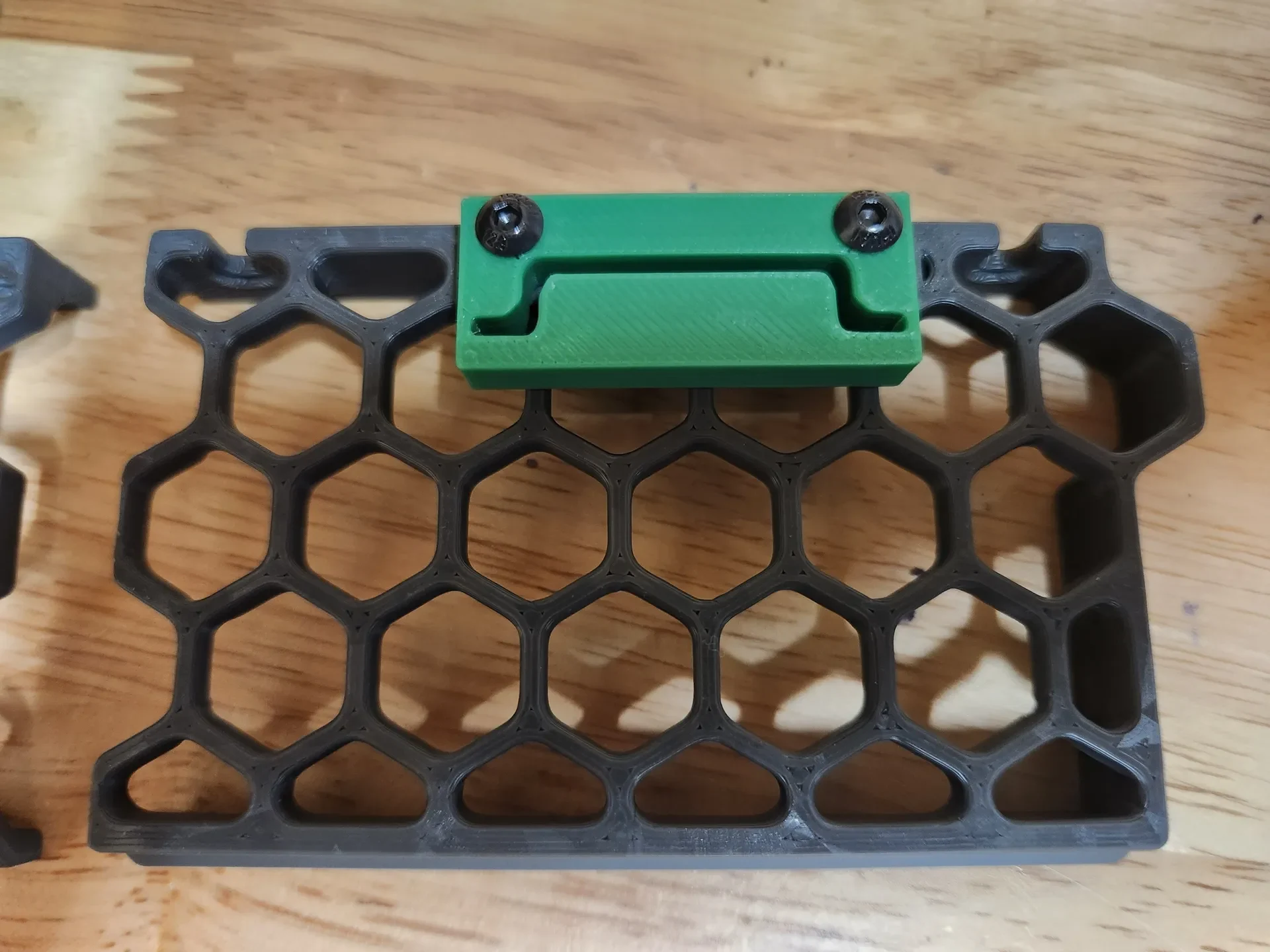

Используя винты M3x12, прикрепите пл��стины DIN-рейки к юбкам. Убедитесь, что ориентация правильная: кромки DIN-рейки направлены вниз.
Установите одну боковую юбку и вставьте DIN-рейку в паз.
Возьмите другую юбку и вставьте ее в противоположную сторону DIN-рейки.
Прикрепите последнюю юбку к экструзии.

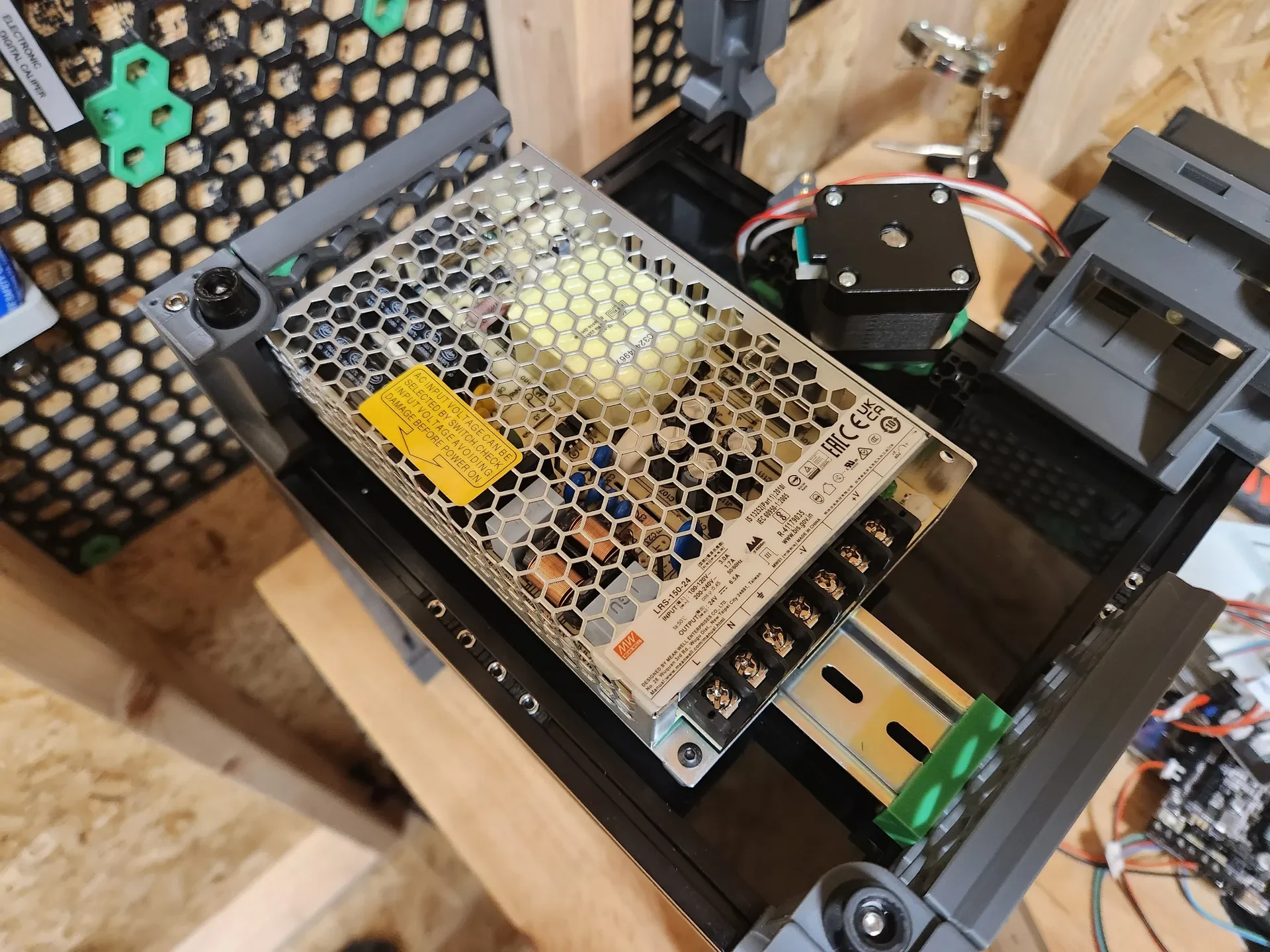

Используйте DIN-рейку :)

Примечания:

Это было проверено только на DIN-рейках, упомянутых выше. В слотах DIN-рейки есть некоторый люфт, который, как мы надеемся, должен учитывать другие DIN-рейки.
В комплект больших юбок Voron 0.2 не входят файлы для юбки большего размера, в которую помещается экран. У него только юбка без головы. В любом случае я планирую использовать юбку-ширму. Просто она будет не такой высокой, ��ак другие юбки.
