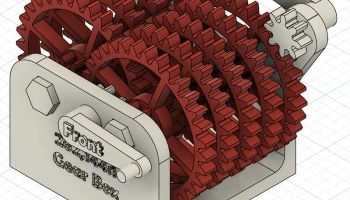

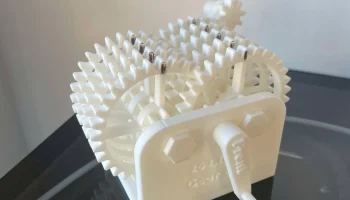

Редуктор (передаточное число 262,144:1)

Этот редуктор — отличный способ продемонстрировать студентам, как складываются передаточные числа (его также просто интересно использовать в качестве настольной игрушки).

Каждая составная шестерня состоит из 32-зубчатой ​​и 8-зубчатой ​​шестерен, что обеспечивает передаточное число 4:1. При последовательном включении 9 передач общее передаточное число составляет 262 144:1, и для поворота последней передачи за 1 полный оборот потребуется около 1 145 320 Н.

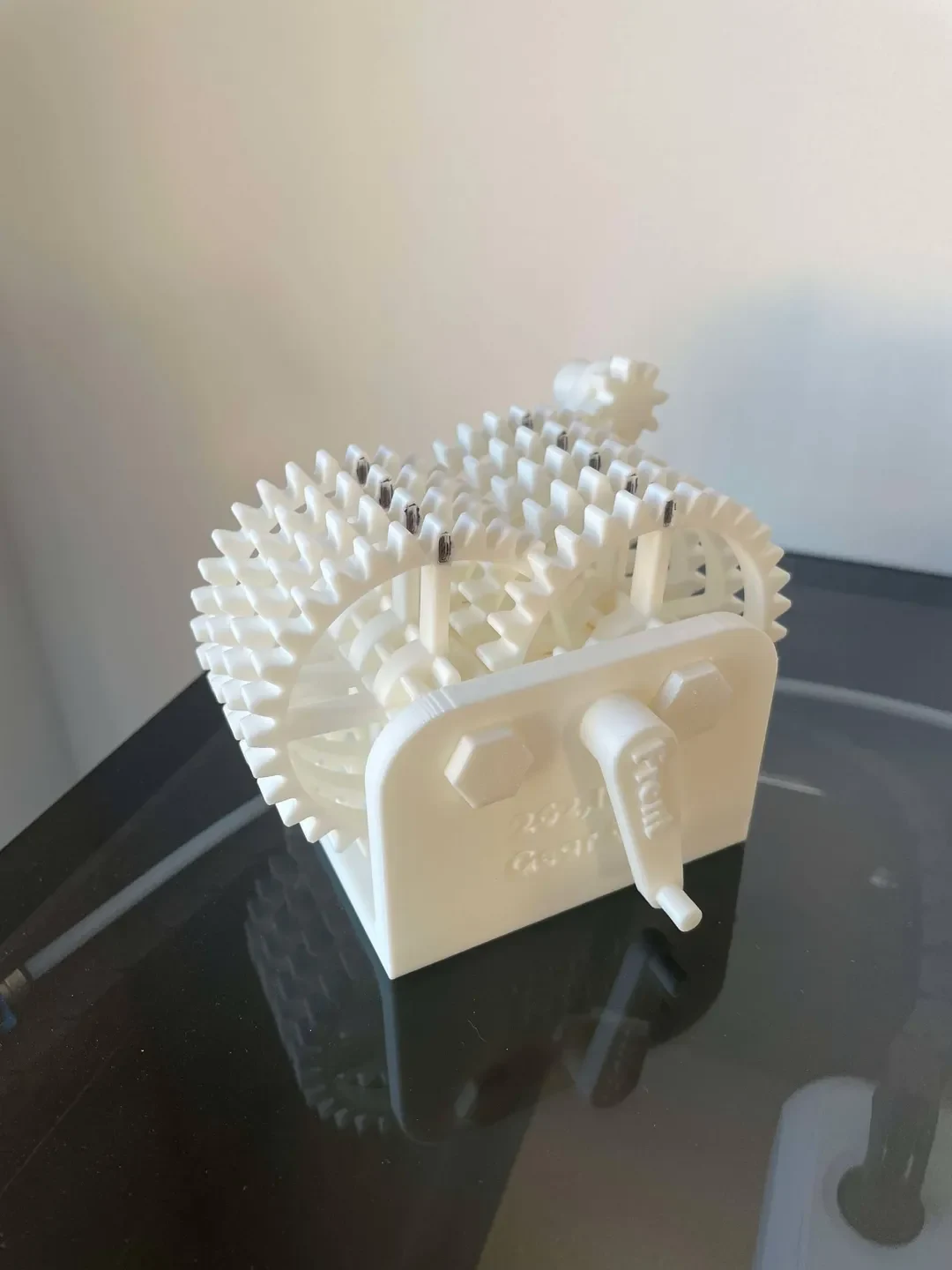

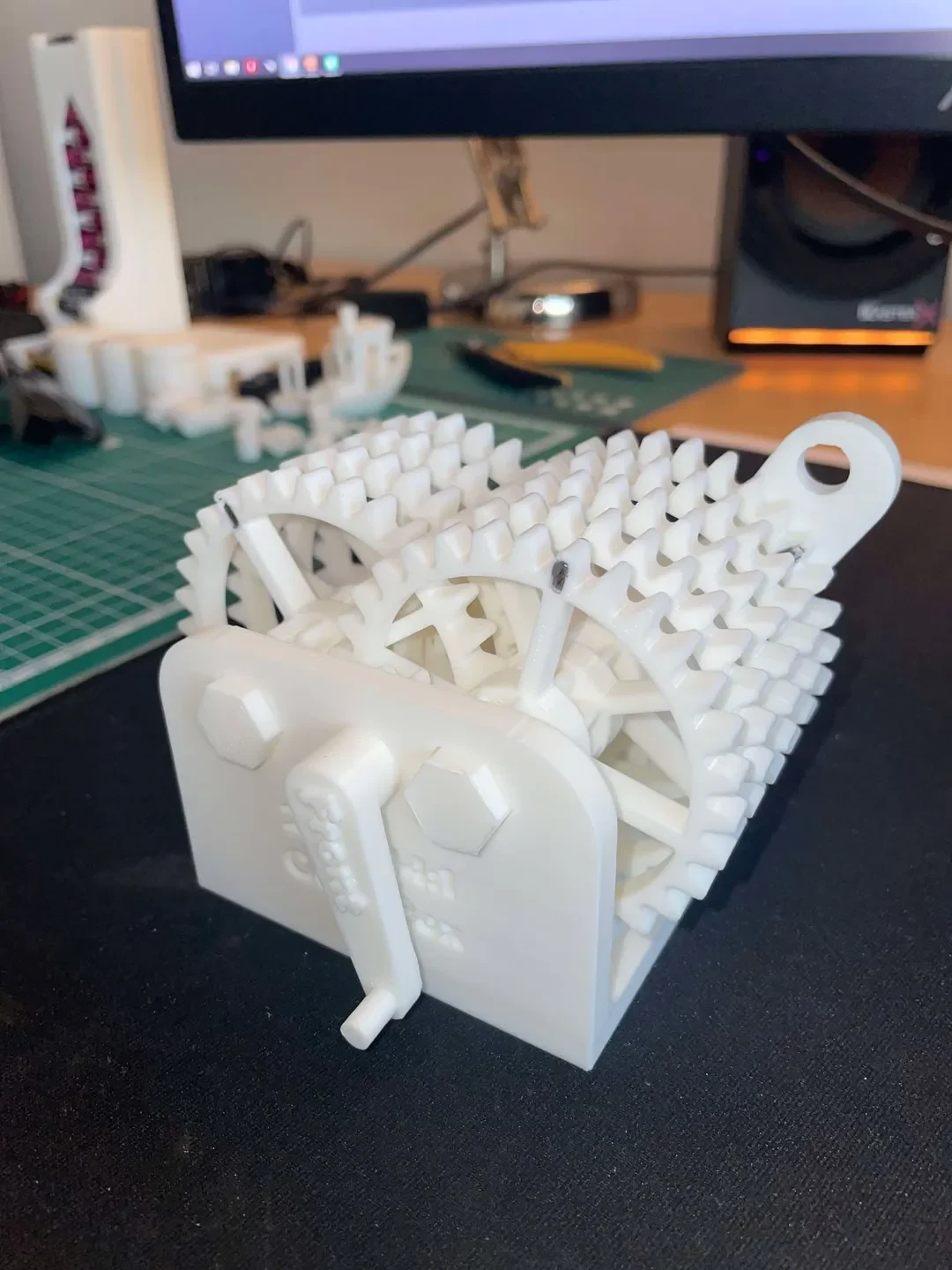

Конструкция имеет кривошип на обоих концах коробки передач: один на «легком конце» (вращение 262 144 раза за один оборот на другом конце) и один на «тяжелом конце» (его нельзя перемещать).

Конструкция должна легко завинчиваться или защелкиваться вместе, если этого не происходит, увеличьте масштаб охватывающих частей на 1%, и это должно р��шить проблему.

Если вы хотите снять шестерни с коробки передач, чтобы уменьшить передаточное число, вы можете заменить их одной прокладкой на каждую снятую шестерню и сохранить плотное прилегание зубьев. На шестернях также есть небольшая выемка, поэтому вы можете раскрасить их и выровнять, чтобы увидеть различные скорости и ход шестерен.

------------------------------

Настройки печати:

Высота слоя 0,2 мм
Опоры на подставке и обеих ручках
2 стены и 15% заполнение
