Консольный футляр для 48 карандашей/мелков с кнопками изв...

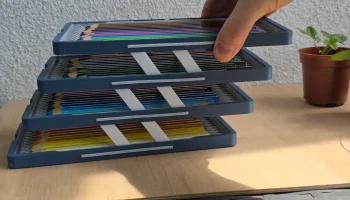

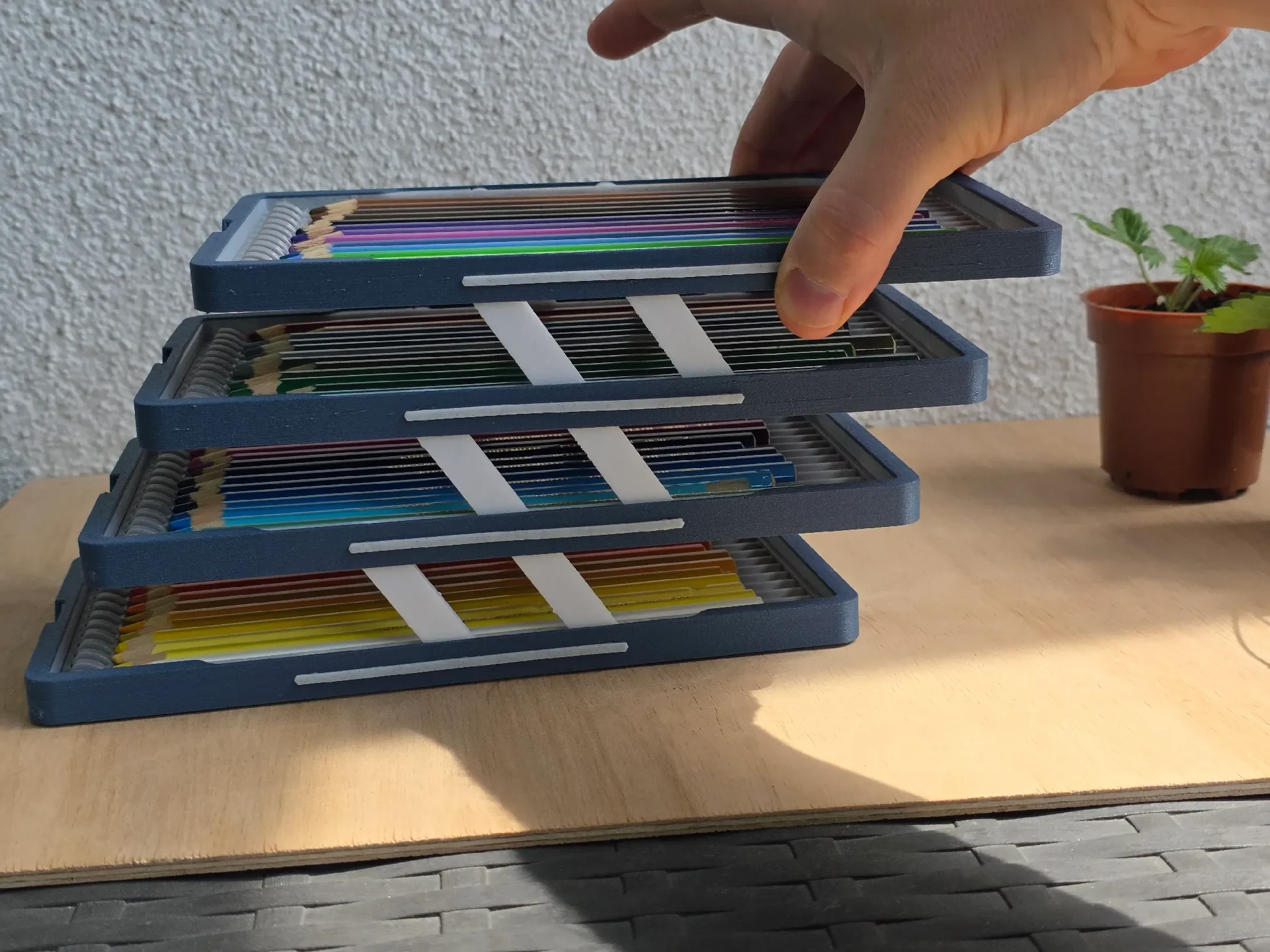

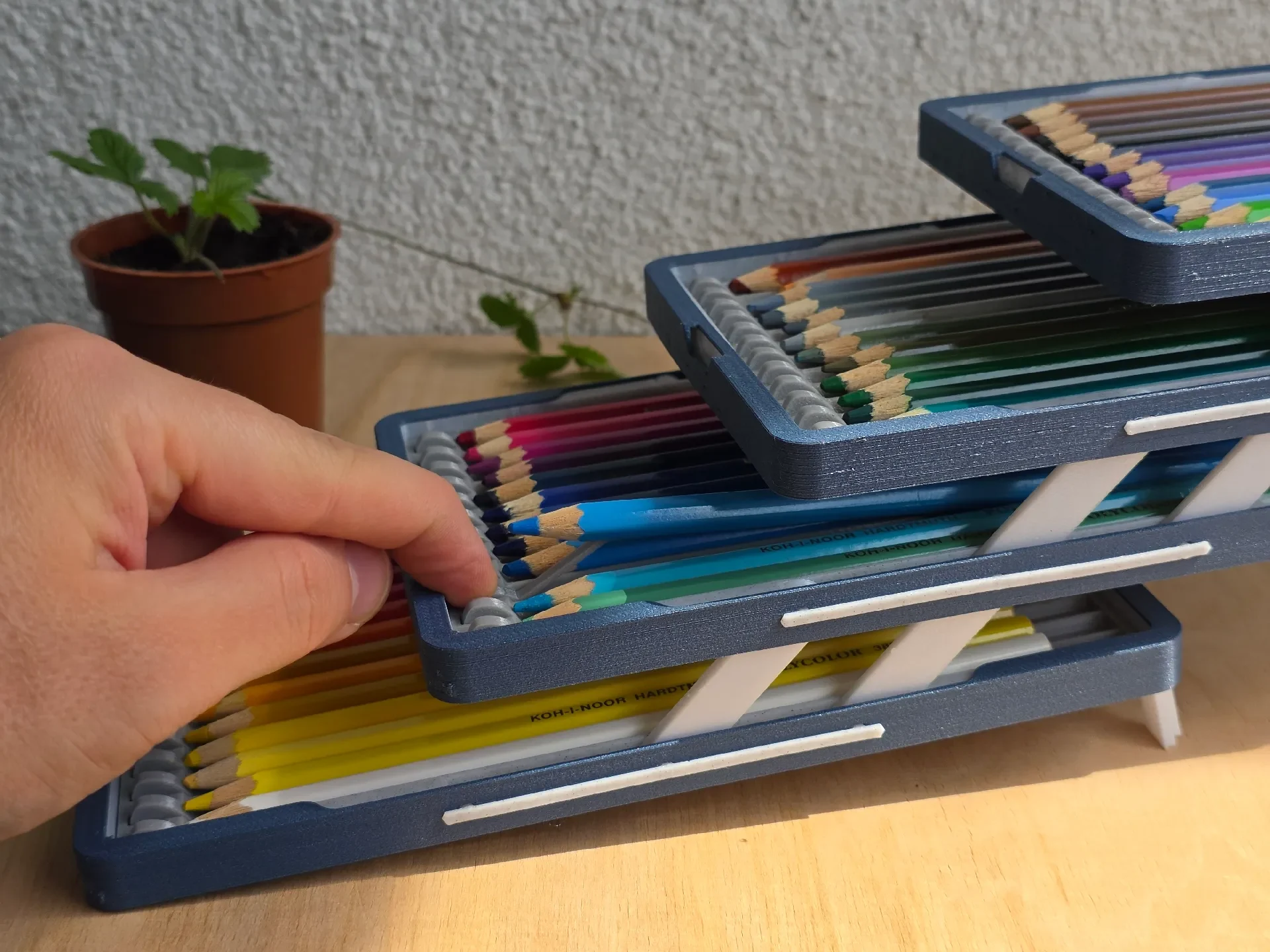

Организуйте свое рабочее пространство с помощью этой компактной четырехъярусной коробки для карандашей и мелков! Эта консольная коробка, разработанная с учетом эстетики и эргономики, вмещает до 48 карандашей (по 12 на лоток) и плавно расширяется, обеспечивая идеальный обзор вашей цветовой палитры.
✨ Ключевые особенности:

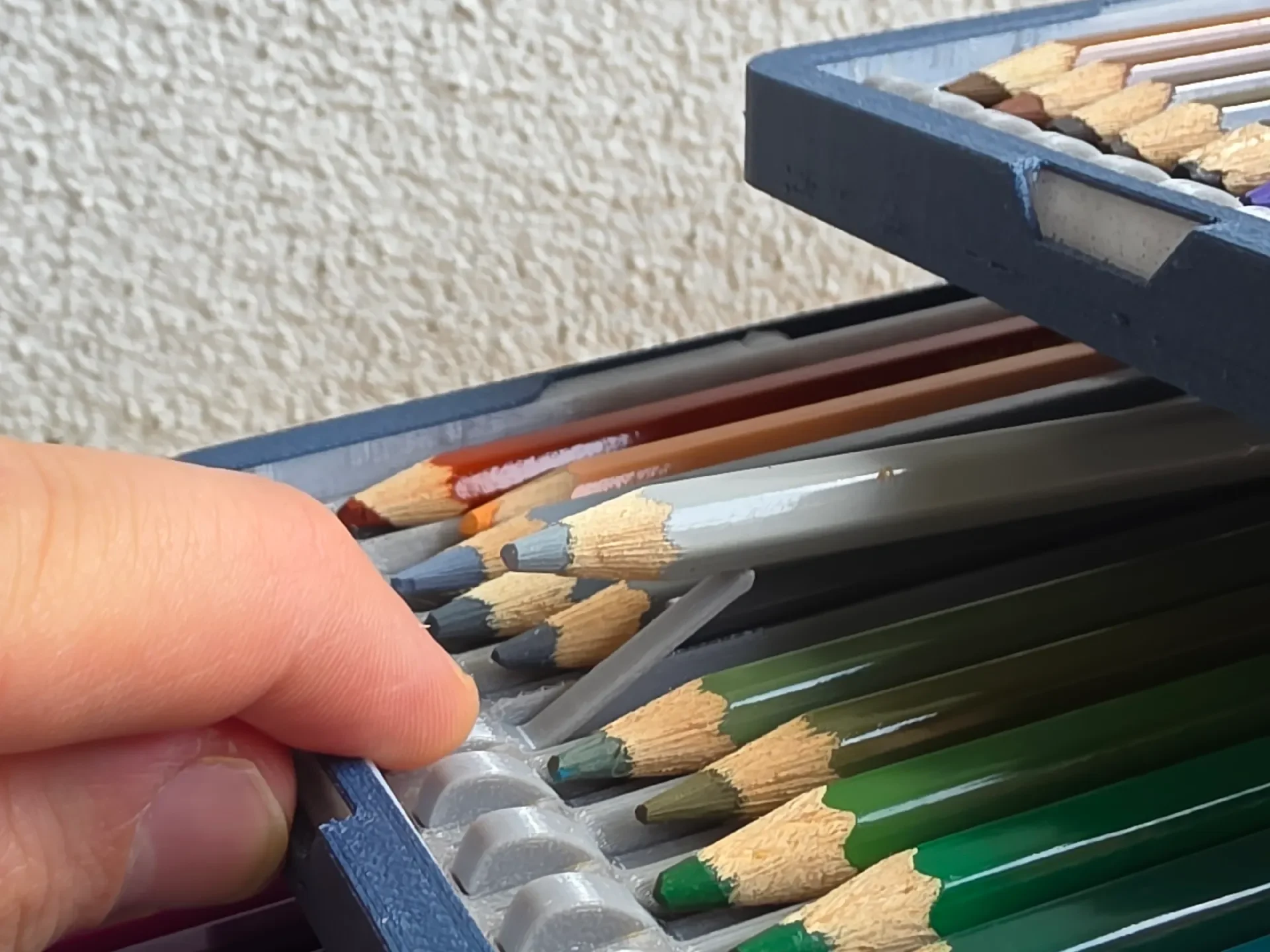

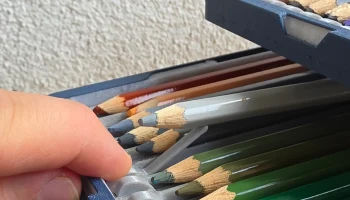

Умные кнопки «Извлечь»: больше не нужно пытаться поднять карандаш. В каждом слоте есть продуманная встроенная кнопка — просто нажмите ее, и карандаш выскочит, и его можно будет легко взять.

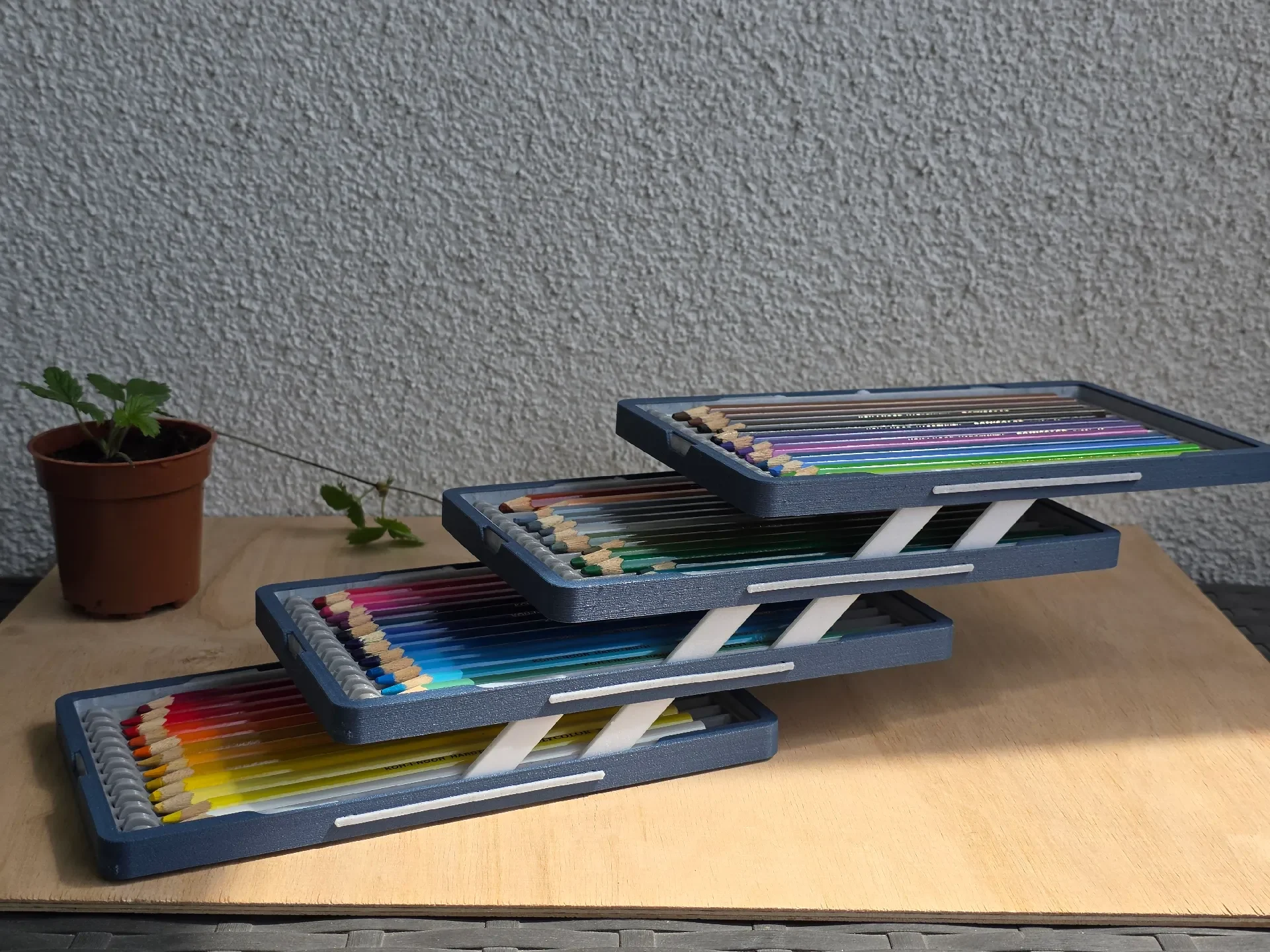

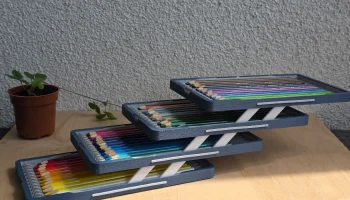

Эргономичный наклон: нижний лоток оснащен выдвижными ножками. В раскрытом состоянии весь органайзер наклоняется к вам. Это не только облегчает поиск цветов, но и естественным образом выравнивает карандаши с кнопками извлечения с помощью силы тяжести.
100% возможность 3D-печати / оборудование не требуется: весь складной меха��изм можно собрать с помощью специального 3D-напечатанного ремешка/вставки-булавки, которая идеально скрепляет все вместе. (Примечание: в качестве дополнительной альтернативы можно использовать стандартные винты M3).

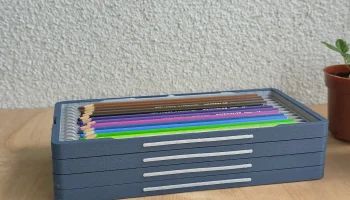

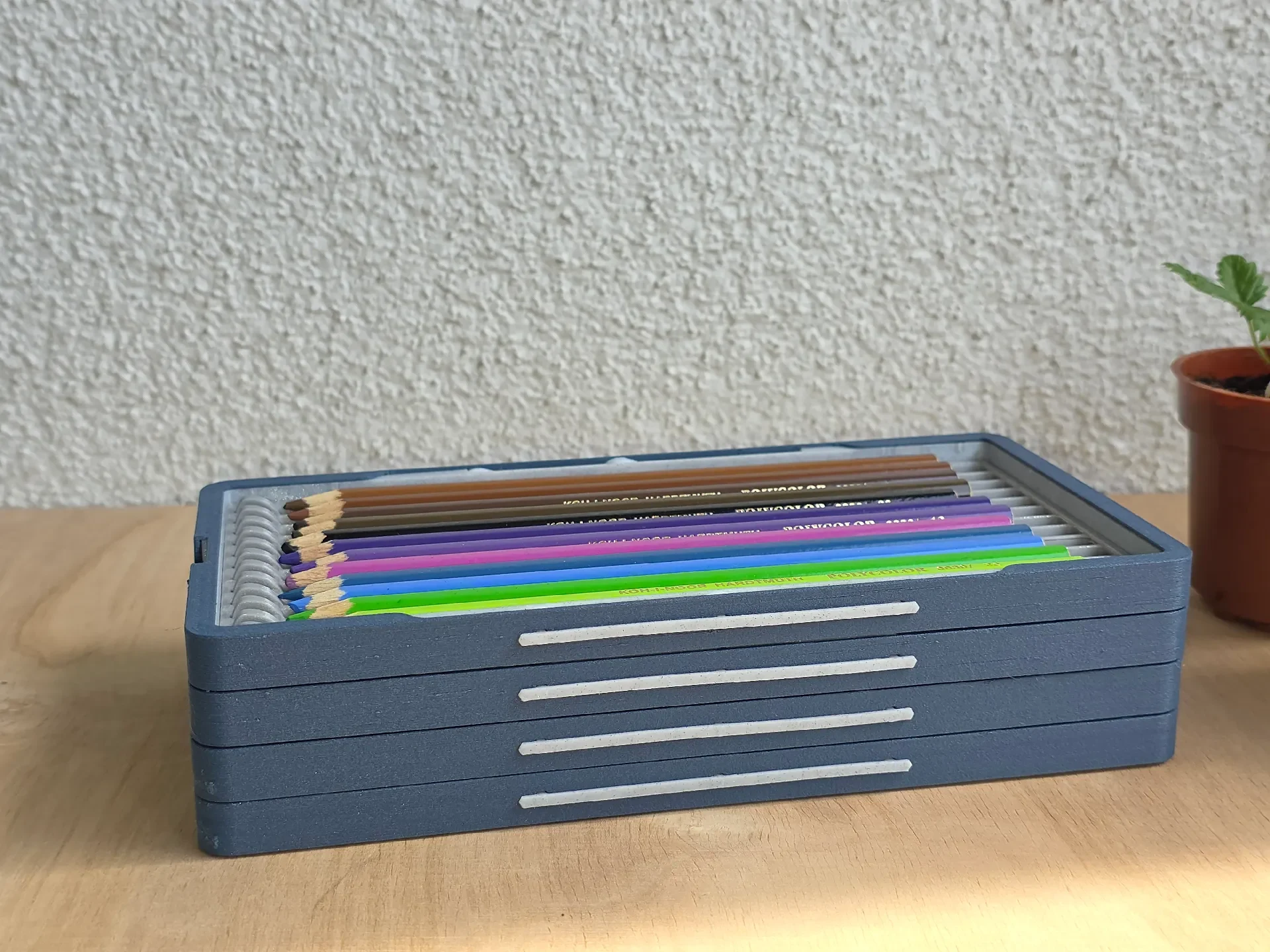

Настраиваемая магнитная застежка: лотки имеют потайные прорези для круглых магнитов 4х2 мм. В каждом углу можно разместить до 3 магнитов. Вы можете использовать только 1 магнит на угол (как я сделал в своей ��борке) или добавить больше, чтобы отрегулировать и точно настроить точную магнитную тягу и силу защелкивания, которые вы хотите при закрытии коробки.
⚙ Печать и материалы:
Ориентация: все детали в файлах уже правильно ориентированы — просто нарежьте и распечатайте!
Нить: я напечатал всю коробку из PETG, что очень рекомендую. Вы можете использовать PLA для основных лотков и корпуса, но специальные вставки для ремешков/булавок должны быть напечатаны из PETG (или ABS/ASA). PLA слишком хрупок для механических воздействий петель и может сломаться.
Магниты: круглые 4х2 мм (до 12 на лоток в зависимости от желаемой силы).
Печатный список деталей и имена файлов STL
Чтобы собрать полный органайзер на 48 карандашей (4 уровня), вам потребуется распечатать следующие части:
Название детали
Кол-во
Имя файла STL
Примечания и материалы
Внутренний лоток
4
Inner_Tray_x4.stl
Основной вкладыш, вмещает 12 карандашей.
Внешний лоток
4
Outer_Tray_x4.stl
Внешняя оболочка для каждого уровня.
Кнопки извлечения
48
Eject_Button_x48.stl
Подъемный механизм.
Рамка
4
Frame_x4.stl
Эстетичная верхняя отделка.
Короткая ссылка
4
Short_Link_x4.stl
Консольные распорные рычаги.
Длинная ссылка
4
Long_Link_x4.stl
Консольные распорные рычаги.
Задние наклоняемые ножки
1
Rear_Tilt_Legs_x1.stl
Раскладывается для эргономичного наклона.
Шарнирный ремень
8
Hinge_Strap_PETG_x8.stl
Распечатайте в PETG! Альтернатива винтам M3, напечатанная на 3D-принтере. вы можете заменить каждый ремешок тремя винтами M3.
Требуется дополнительное оборудование (без печати)
Поворотная ось кнопки: 4 шт. стандартной нити диаметром 1,75 мм. Отрежьте их по длине противня. Они служат простой, дешевой и эффективной шарнирной осью для кнопок извлечения.
Магниты (дополнительно): круглые неодимовые магниты 4x2 мм. Лотки оснащены верхними и нижними прорезями для магнитов в каждом углу. Вы можете использовать от 1 до 3 магнитов на угол, в зависимости от того, насколько сильной вы хотите, чтобы сила защелкивания была.
Средние лотки (x2): от 8 до 24 магнитов на лоток (требуются как верхние, так и нижние слоты).
Нижний лоток: от 4 до 12 магнитов (требуются только верхние слоты).
Верхний лоток: от 4 до 12 магнитов (требуются только нижние слоты).
Совет для профессионалов: я также рекомендую установить верхние магниты в верхний лоток! Специальная верхняя крышка для удобства транспортировки находится в моем списке TODO и будет выпущена в будущем обновлении.
Сборка рычага (выберите вариант A или B):
Вариант А (100% 3D-печать): используйте 8 напечатанных петель (Hinge_Strap_PETG_x8.stl).
Вариант Б (Аппаратное обеспечение): используйте 24 коротких винта М3 (по 6 на ярус).
Инструкция по сборке
Шаг 1. Сборка внутренних лотков
1. Соберите детали: вам понадобится 1 внутренний лоток, 12 кнопок извлечения и примерно 20 см нити диаметром 1,75 мм.
2. Расположите кнопки: поместите лоток ровно и вставьте 12 кнопок в свои гнезда.
3. Нить: проденьте нить через боковое отверстие, проходя через все петли пуговиц. Совет: обрежьте кончик нити под углом, чтобы облегчить прокладку. Поверните его, если он застрял.
