Добро пожаловать, шведские автолюбители и мастера!

Вот мой дизайн крепления для телефона, подходящего для автомобилей на платформе P1 с приборной панелью-водопадом.

Теперь я решил опубликовать файлы здесь, что��ы другие могли их распечатать, но я также включил несколько файлов STEP на тот случай, если у кого-то появится отличная идея или он захочет адаптировать ее к своим потребностям.

Это дизайн DSPrints.

Если вы делаете новый ремикс или дизайн, пожалуйста, опубликуйте его для использования другими, не скрывайте гениальные проекты. Если вы приложили все усилия, чтобы создать это и поделиться бесплатно, будет справедливо, если вы сделаете то же самое.

Какие материалы, оборудование и инструменты мне понадобятся для этого?

Конечно же, 3D-принтер! или кто-то, кто может распечатать вам его!

Нить ASA или ABS, я использовал eSun ASA черного цвета. Просто нужно выдерживать горячий салон автомобиля, чтобы предотвратить деформацию, поэтому НЕ PLA!

Плоские квадратные гайки M4. х4

Болты с шестигранной головкой M4 x 10 мм. х4

Ацетон для склеивания. Ацетон намного превосходит по адгезии отпечатки из ABS и ASA! Однако вы можете использовать суперклей (цианакрилат), но я не рекомендую его, он может стать ломким или ухудшить адгезию.

Давайте углубимся в детали!

Я не буду подробно описывать каждый вариант, ре��актирование, печать или мысли, так как на создание ушло около 6 месяцев, я просто продолжал заниматься CAD и, честно говоря, сейчас не могу все вспомнить. Для меня это было испытанием в изучении CAD, методом проб и ошибок И обучении печати нитью ABS/ASA.

Итак, я собираюсь подвести здесь итог того, как он был разработан, но, пожалуйста, прочтите!

Почему я хотел разработать это

Как счастливый владелец C30, я обнаружил, что приборная панель-водопад не позволяет аккуратно держать телефон, мне также никогда не нравились держатели для телефонов, установленные на вентиляционных отверстиях, и все остальные элементы приборной панели не были удобны для телефона.

Поэтому мне нужно было решение.

Существуют некоторые конструкции, которые соответствуют критериям специального крепления для телефона, монтируемого на приборной панели, и хотя они по-своему очень хороши,

Я хотел тот, который соответствовал некоторым критериям:

Его должно быть легко печатать! — Из-за необычной формы лицевой панели и существующего дизайна это была очень сложная печать, большинство из них нужно было печатать вертикально с большим количеством опор. Я хотел, чтобы мне и другим было легче печатать.

Дизайн должен быть адаптирован к другим телефонам. — Дизайны, которые я нашел (и сделал сам ранее), были статичными, их нельзя было «бесконечно» адаптировать для телефонов, поэтому я хотел иметь эту возможность. Это экономит время на создание нескольких версий разных размеров.

Ее должно быть легко снять. Будучи напечатанной на 3D-принтере, она, конечно, не будет такой прочной, как OEM-деталь, поэтому я не хотел, чтобы лицевая панель была очень плотно закреплена на месте.

Я хотел спроектировать его сам. Почему? Что ж, я хотел бросить вызов и, кроме того, я хотел иметь возможность продавать отпечатки другим энтузиастам, таким как вы!

Итак, вот результат!

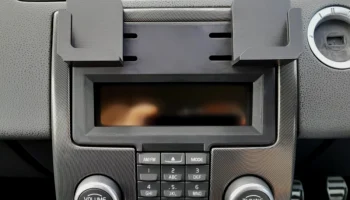

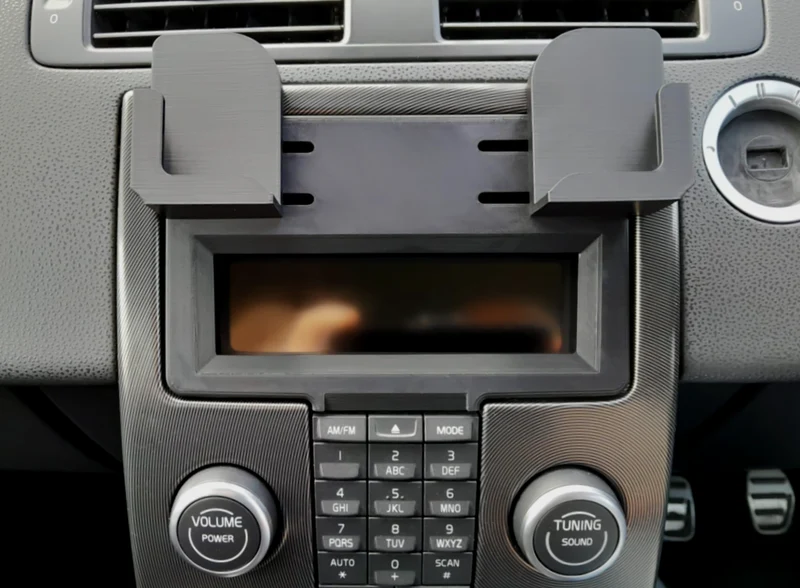

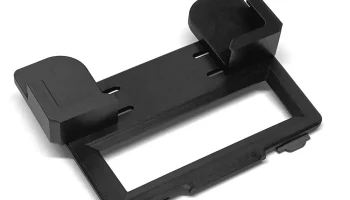

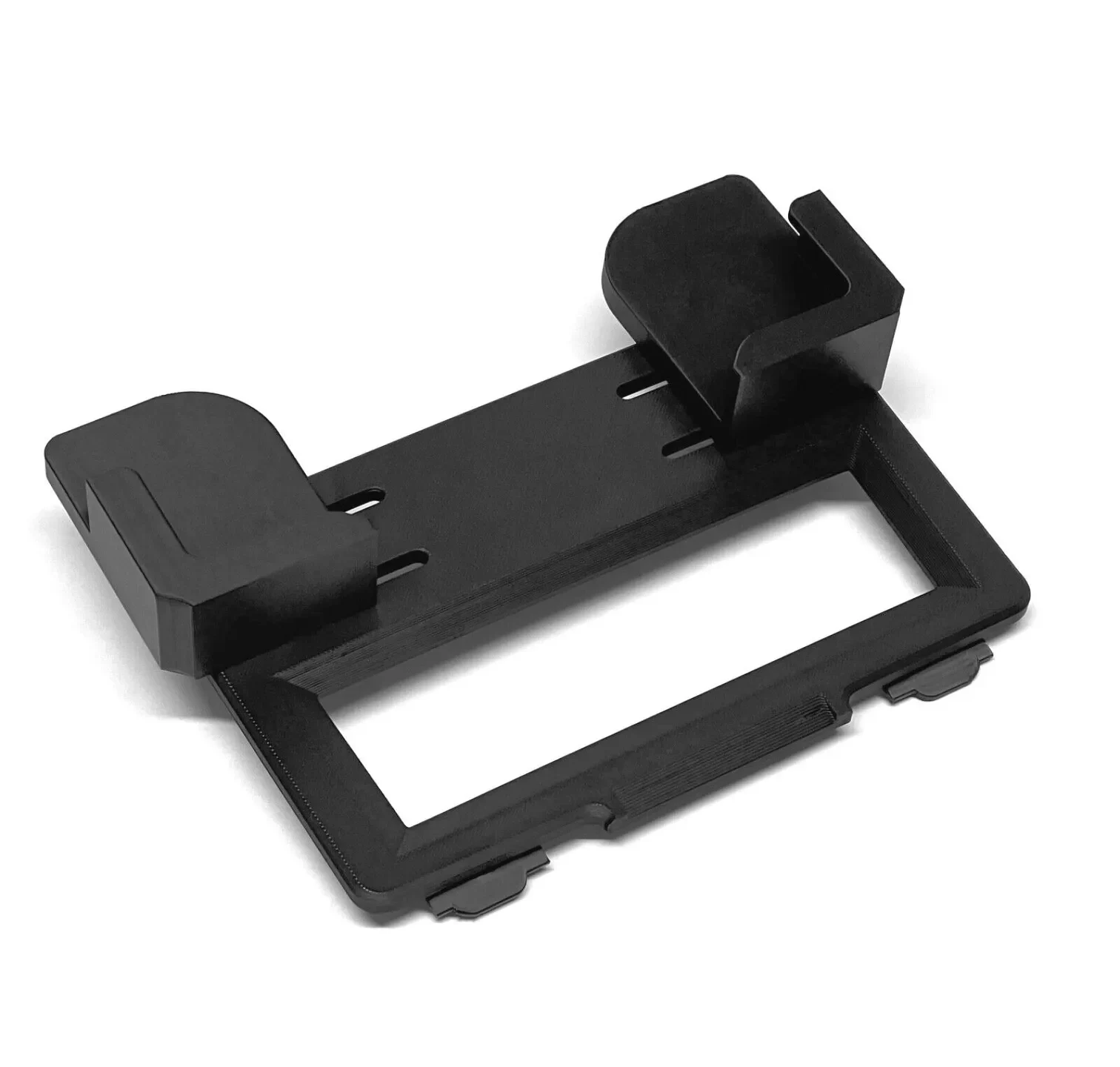

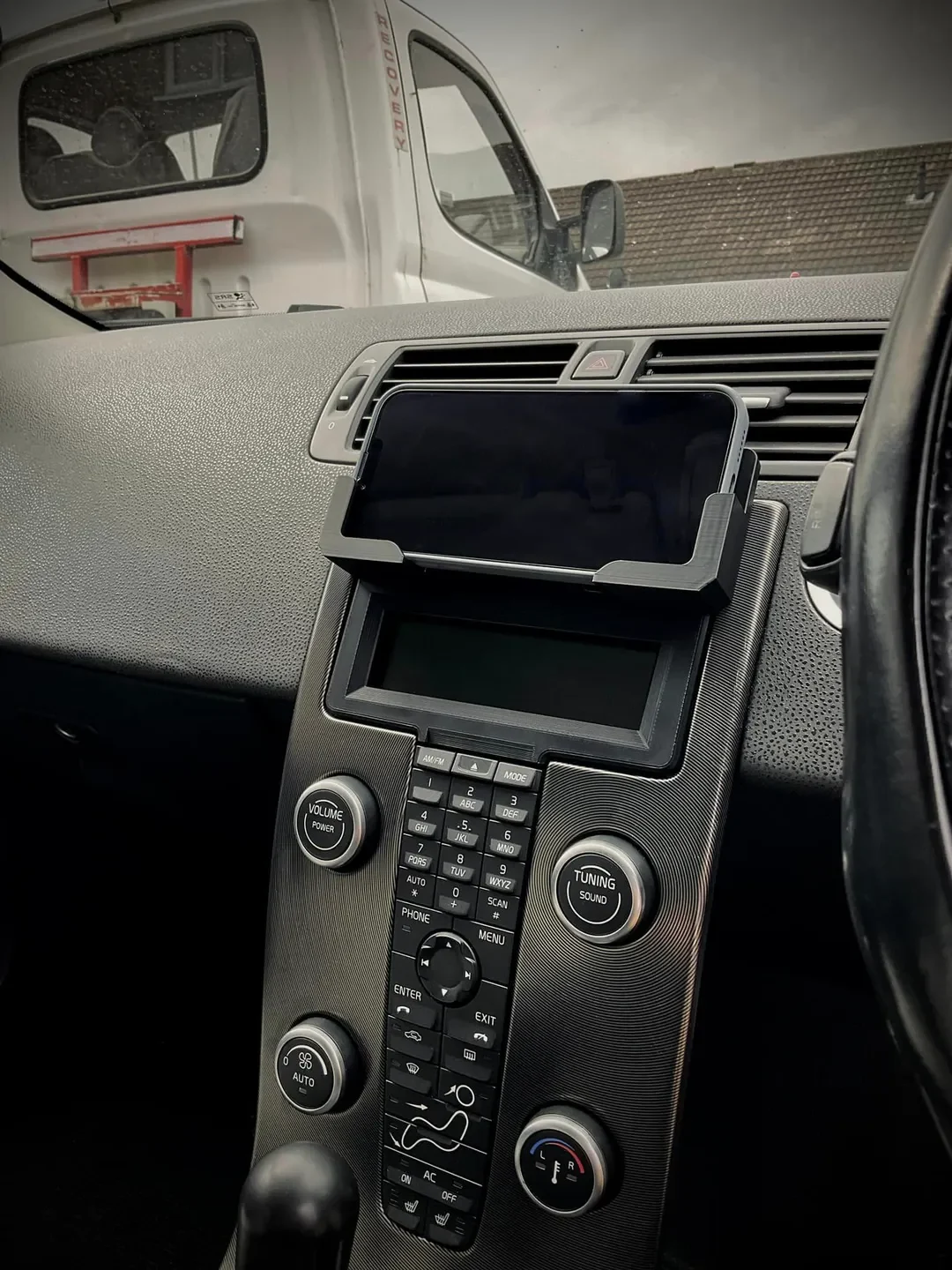

Аккуратно, правда?

Ладно, это не выглядит замысловато. Это больше функциональности, чем формы. Однако, если вы хотите добавить немного стиля, вы можете отшлифовать и покрасить его, сделать суперглянцевым, напечатать разными цветами, все зависит от вас и ваших творческих навыков DIY!

О дизайне

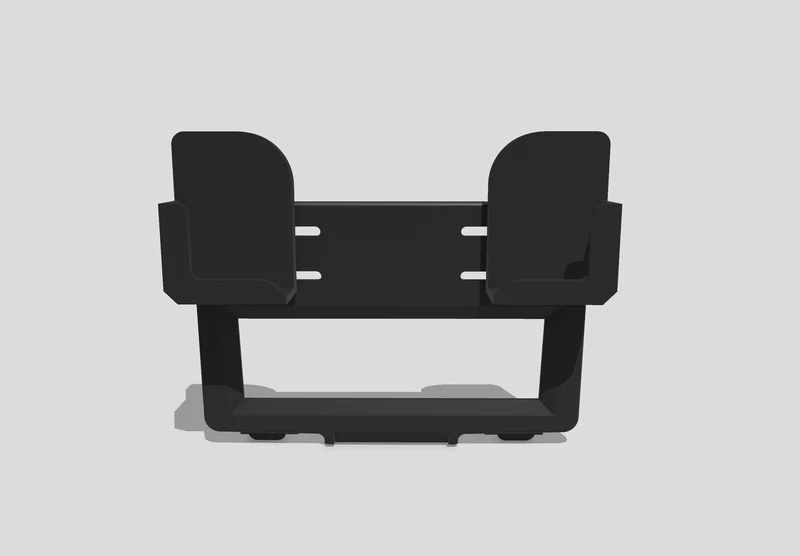

Крепление для телефона

Таким образом, крепление для телефона было на самом деле простым: после того, как я уже разработал держатель по своему предыдущему дизайну (можно найти в моем профиле), я просто разделил его пополам, чтобы он выглядел лучше и пригодный для печати.

Кроме того, я знал, что хочу, чтоб�� он был прикреплен болтами к лицевой панели, поэтому используются болты M4 и плоские квадратные гайки M4, гайки вставляются в крепление посредством адгезии.

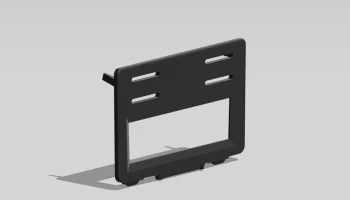

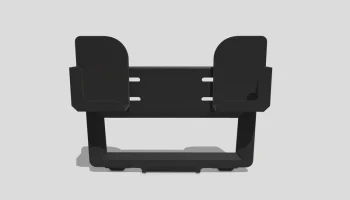

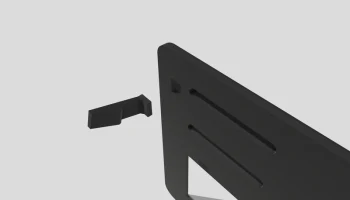

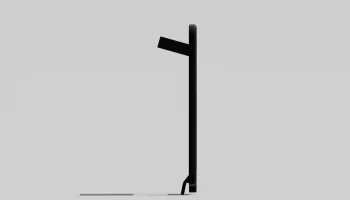

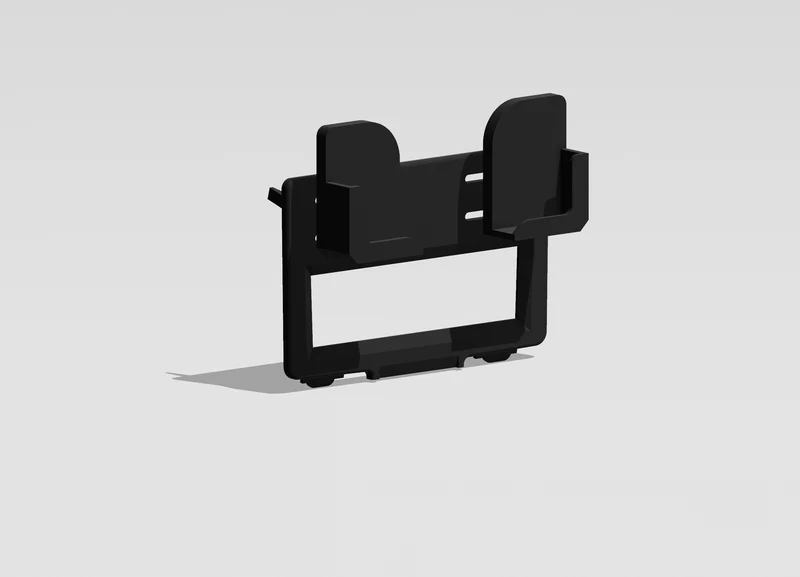

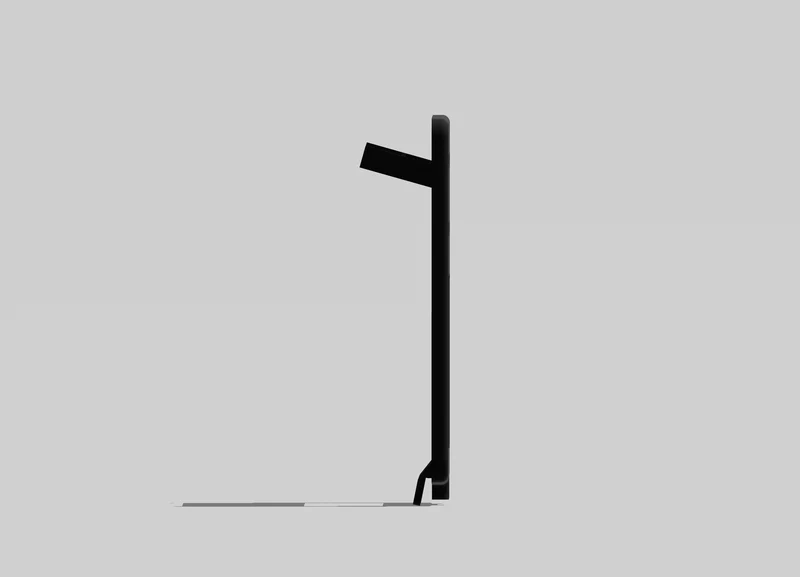

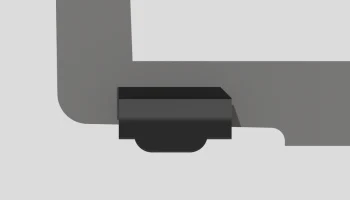

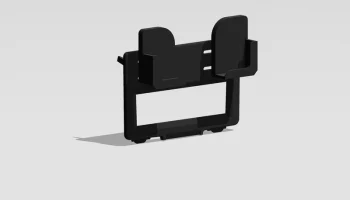

Итак, вот изображения САПР

Задняя пластина соединяется с помощью ацетоновой клея (или суперклея).

Фасция

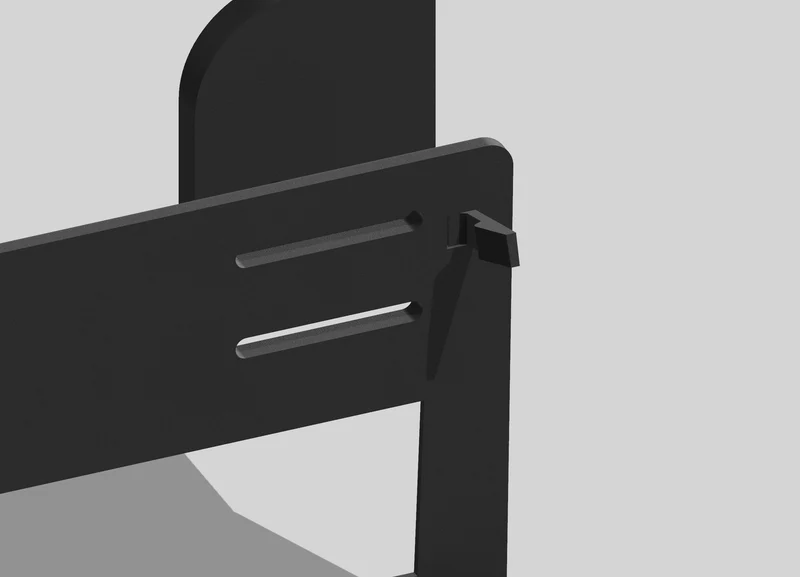

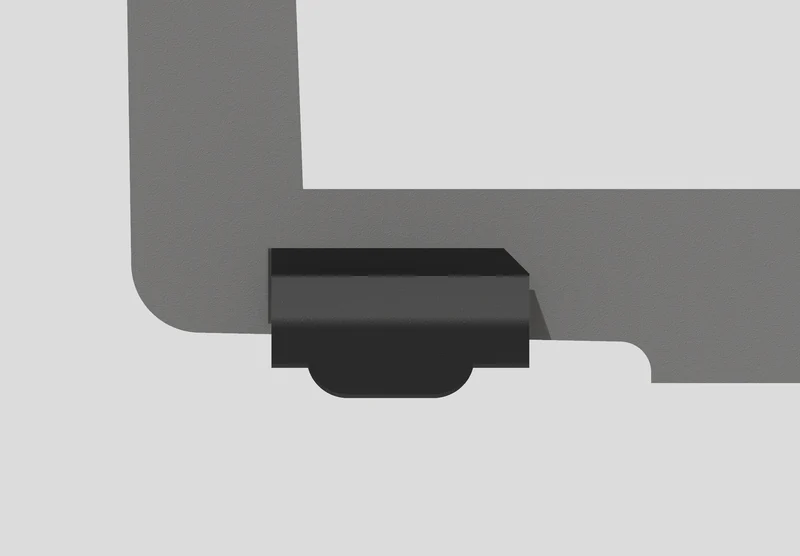

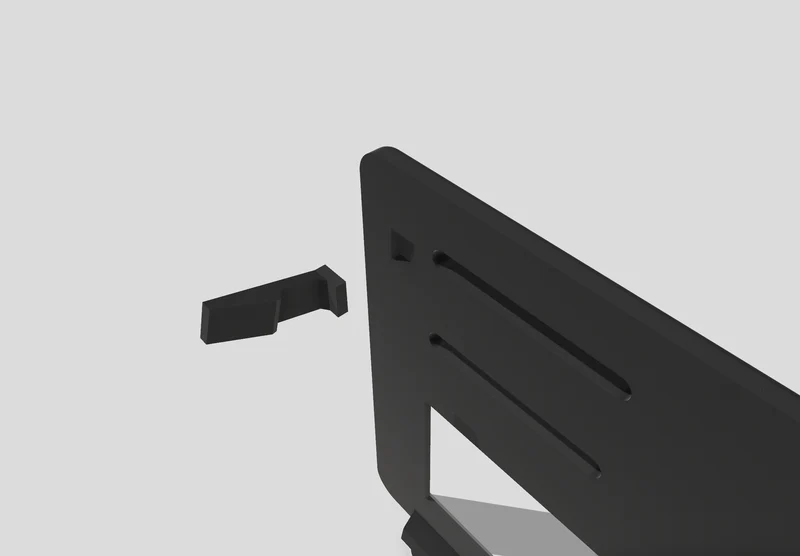

Нарисовать лицевую панель было несложно: сняв размеры с оригинальной, было легко подобрать правильные размеры, я все же дал некоторый допуск на ошибку печати, чтобы она поместилась на приборной панели.
