Коробка для точечной сварки (аппарат для точечной сварки ..

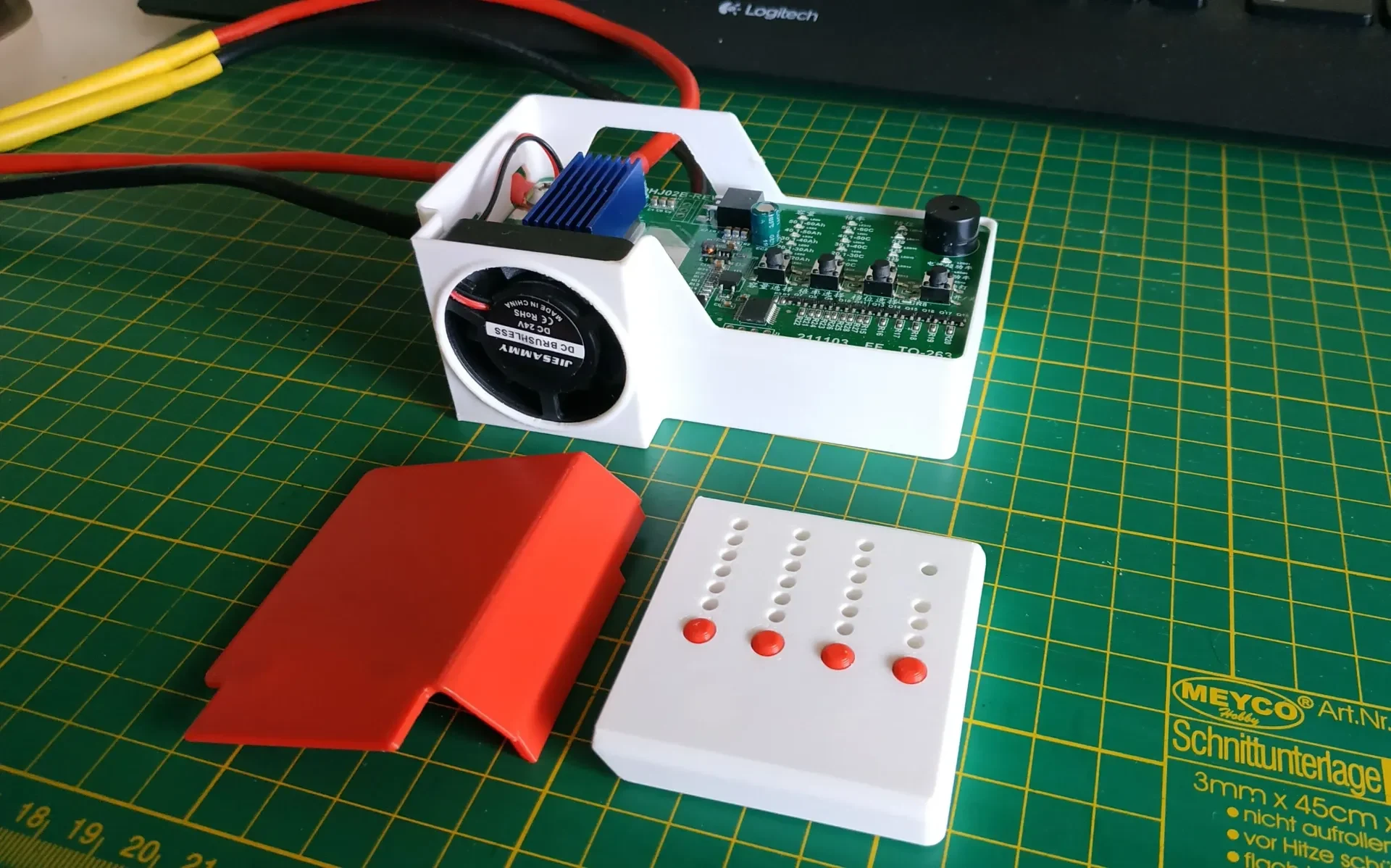

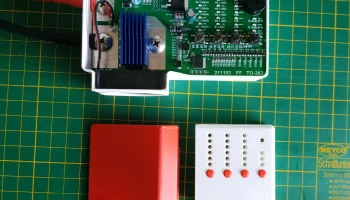

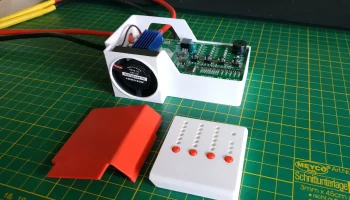

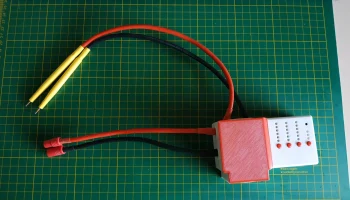

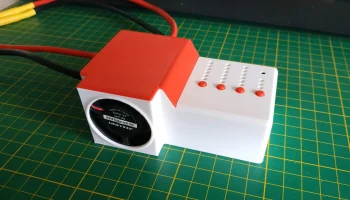

Я нарисовал эту простую коробку, чтобы защитить аппарат для точечной сварки «сделай сам» с голой печатной платой от возможных коротких замыканий во время работы с ним, а также для добавления принудительного воздушного охлаждения к МОП-транзисторам на плате.

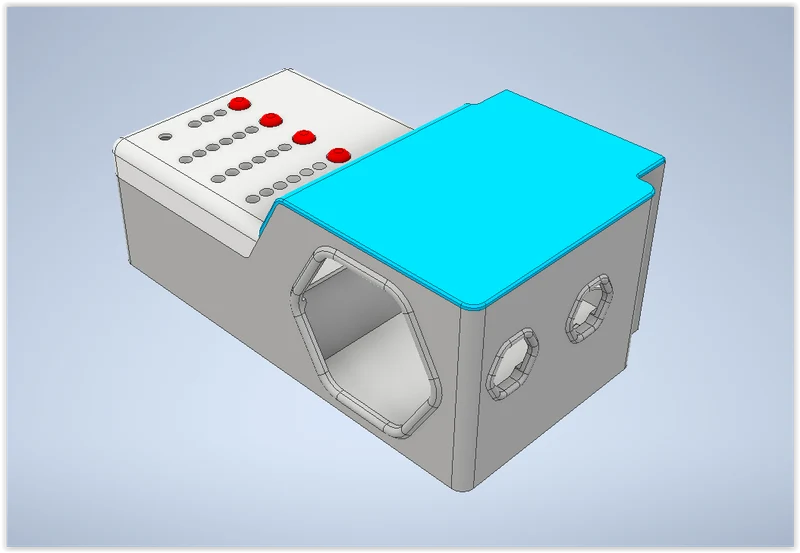

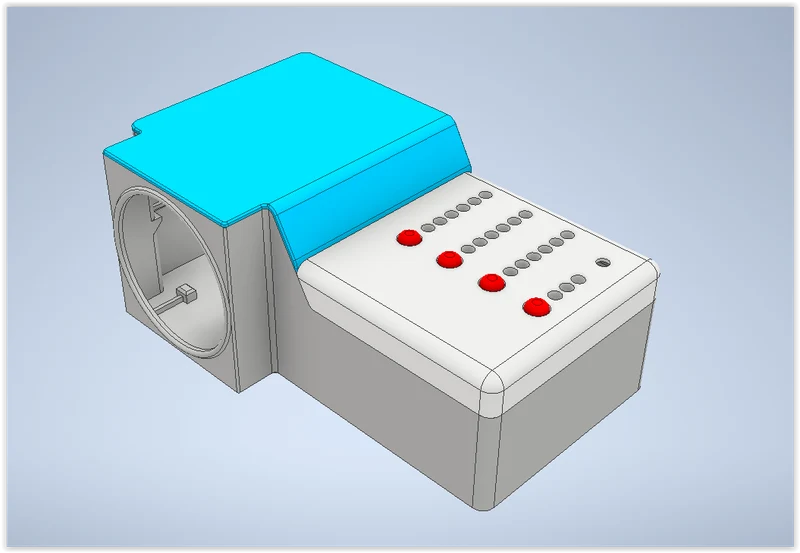

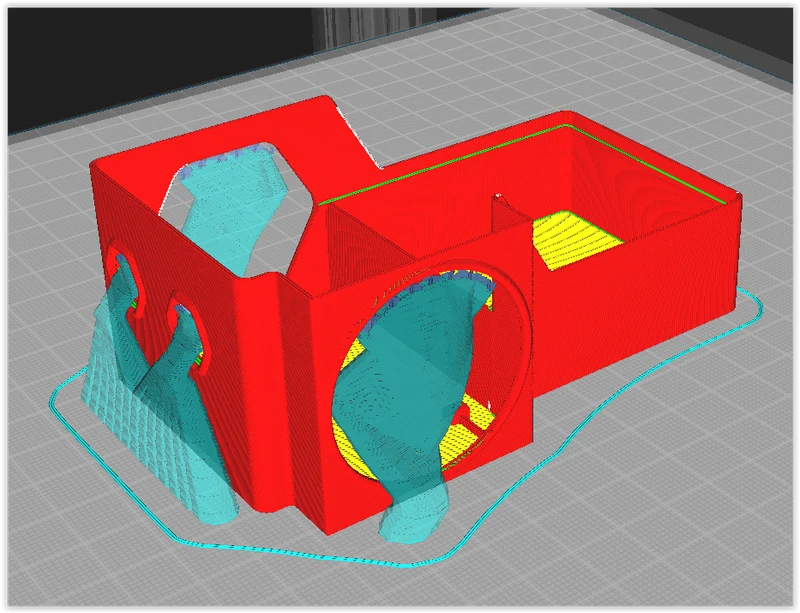

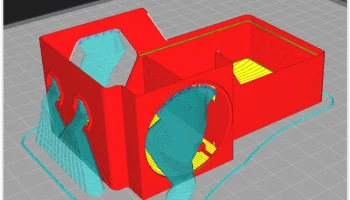

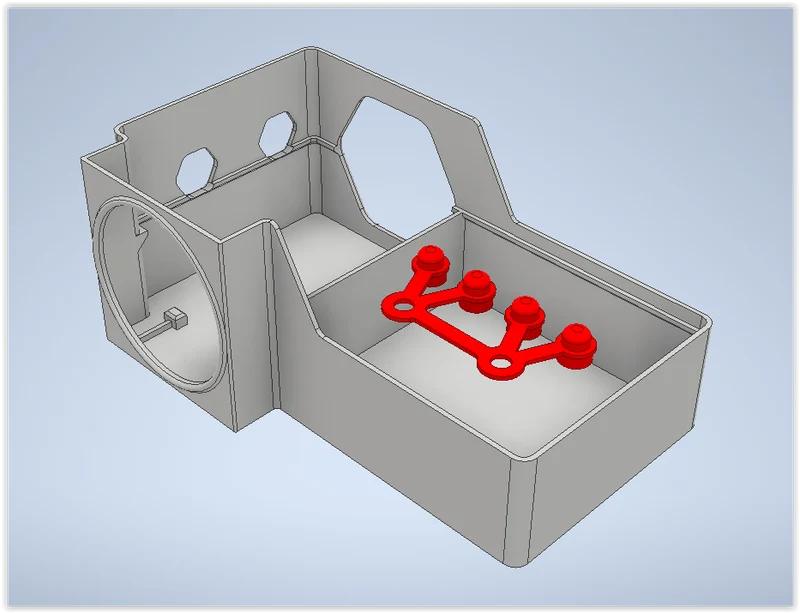

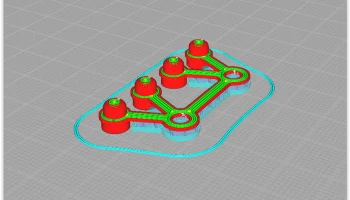

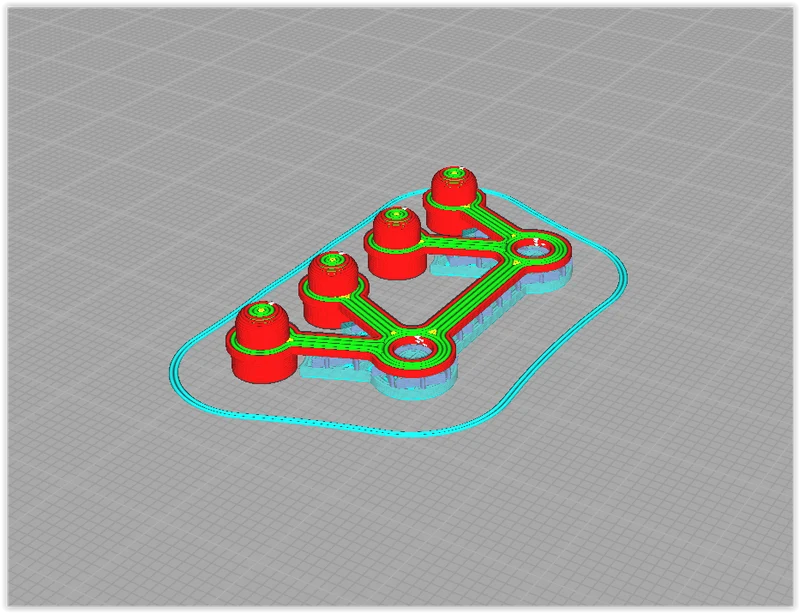

Существует 4 отдельных файла STL, двум из которых потребуется какая-либо поддержка. Я включил скриншоты для них.

Я также включил файл STEP, если кто-то захочет его доработать.

Ссылка (не партнерская) на используемый аппарат точечной сварки JQ-DHJ02B: https://a.aliexpress.com/_uWDuxh

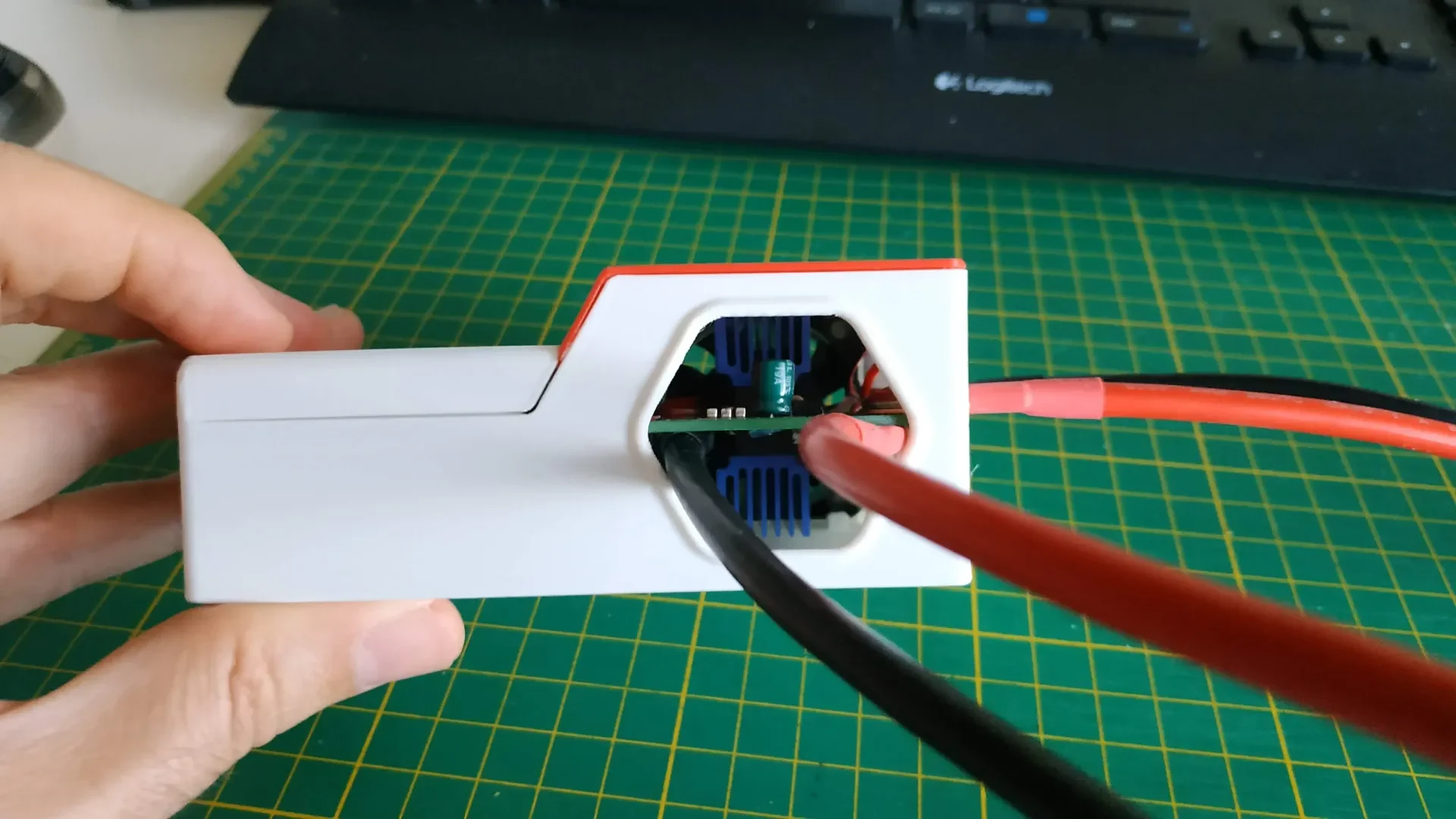

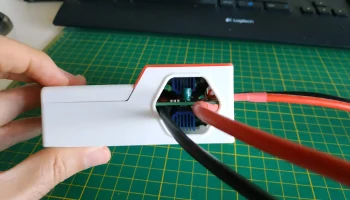

Вам понадобятся 4 небольших алюминиевых радиатора, которые используются для охлаждения платы драйвера шагового двигателя 3D-принтера. Прикрепите их к МОП-транзисторам сверху и снизу печатной платы.

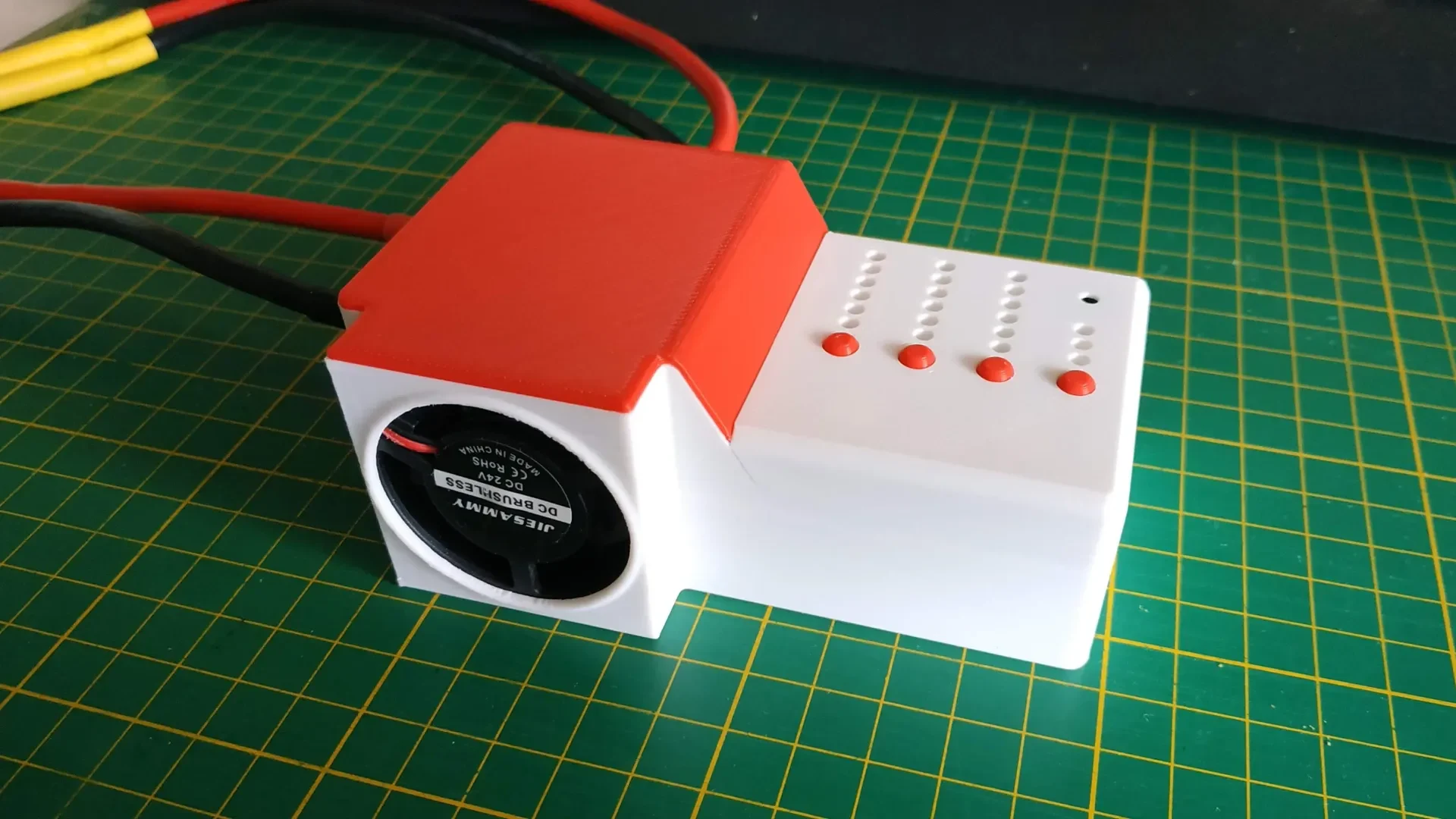

Вам также понадобится вентилятор размером 40x40x10 мм на 24 В, припаяйте его выводы непосредственно к входу питания.

Вентилятор, постоянно работающий при напряжении ниже номинального, обеспечивает относительно тихую работу, но при этом обеспечивает более чем достаточный поток воздуха для охлаждения сильноточных переключающих МОП-транзисторов.

Надеюсь, этот мод продлит жизнь моему аппарату для точечной сварки.
