Макропад Altoids(tm)

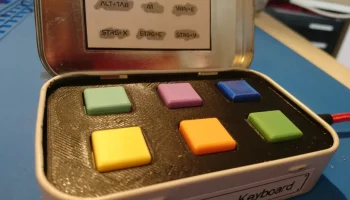

Это 6-кнопочная клавиатура, которую можно поместить в коробку Altoids(TM). Для программирования MCU вам потребуется дополнительное оборудование (см. ниже) и Arduino IDE. Используйте эскиз, представленный здесь. Там вы можете изменить назначение клавиш по вашему желанию.

(К сожалению, я забыл сделать снимки во время сборки)

текущая конфигурация кнопки

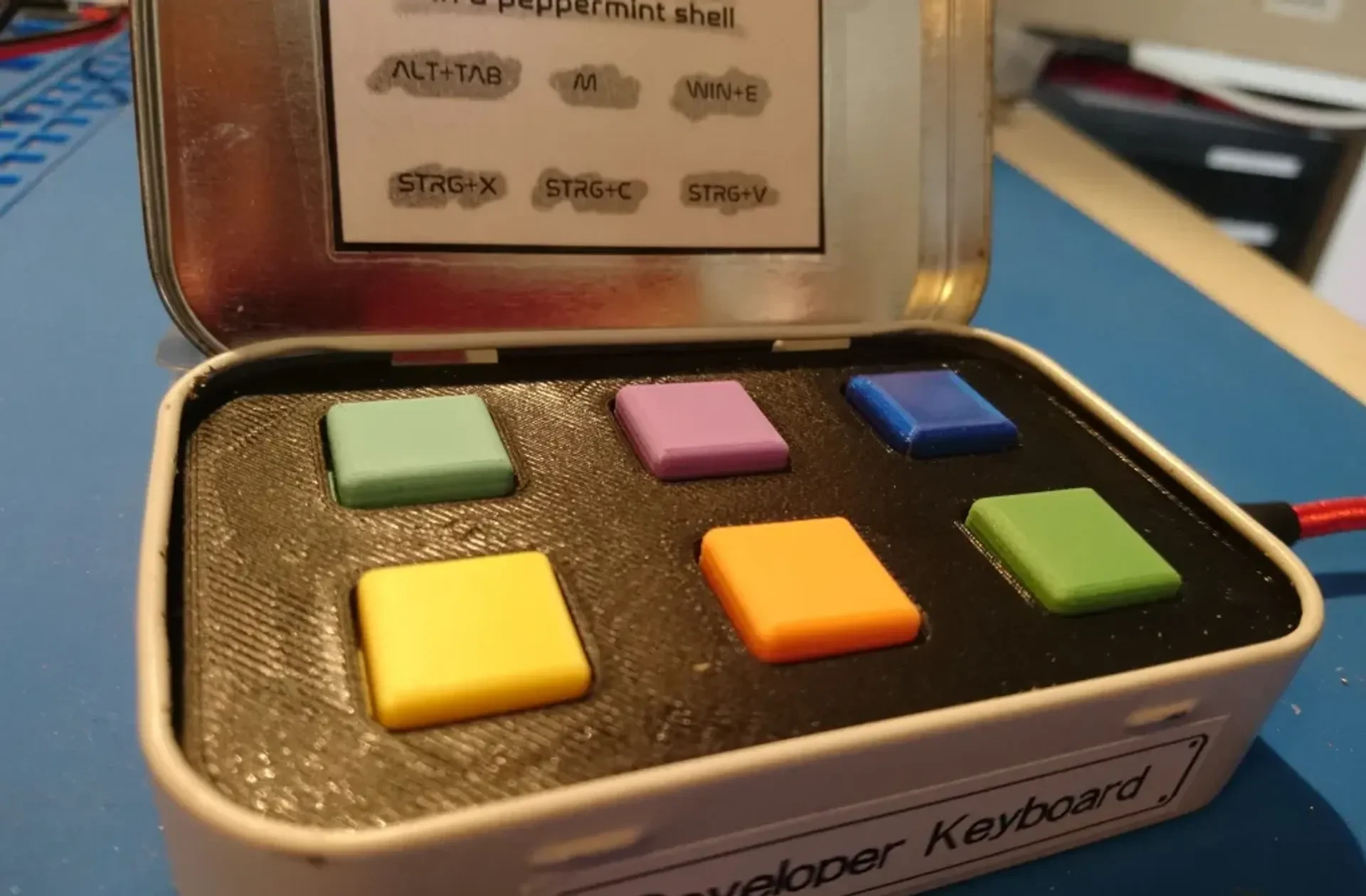

ALT+Tab (переключение приложений) m (для отключения звука в Slack) WIN+e (проводник Windows)

STRG+x (вырезать) STRG+c (копировать) STRG+v (вставить)

Дополнительное оборудование

Коробочка Altoids(TM) с мятой

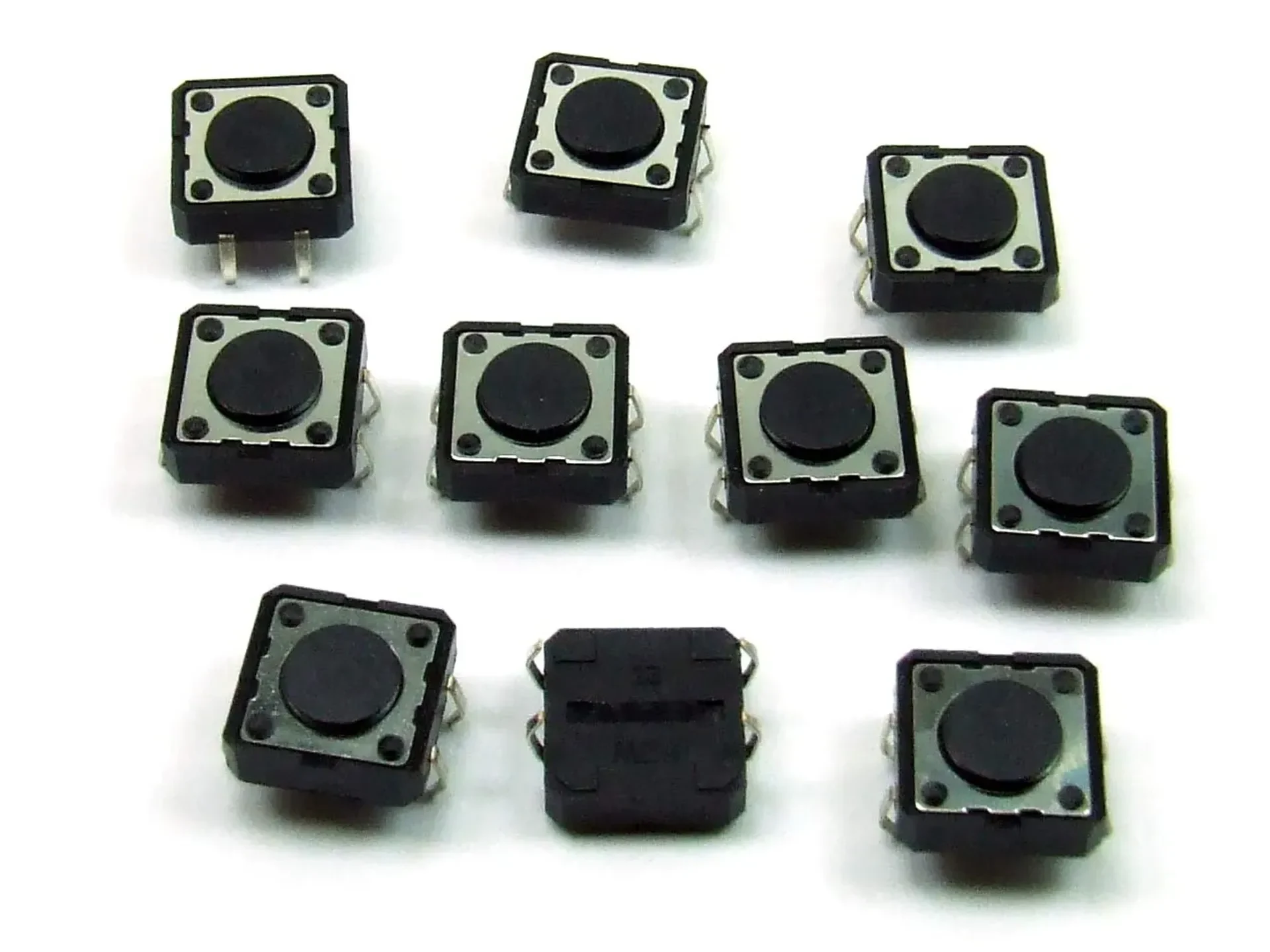

6 пуговиц 12х12х4,3мм (см. фото)

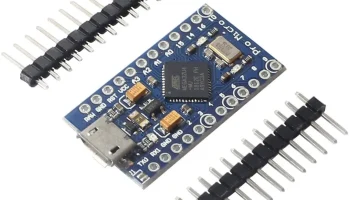

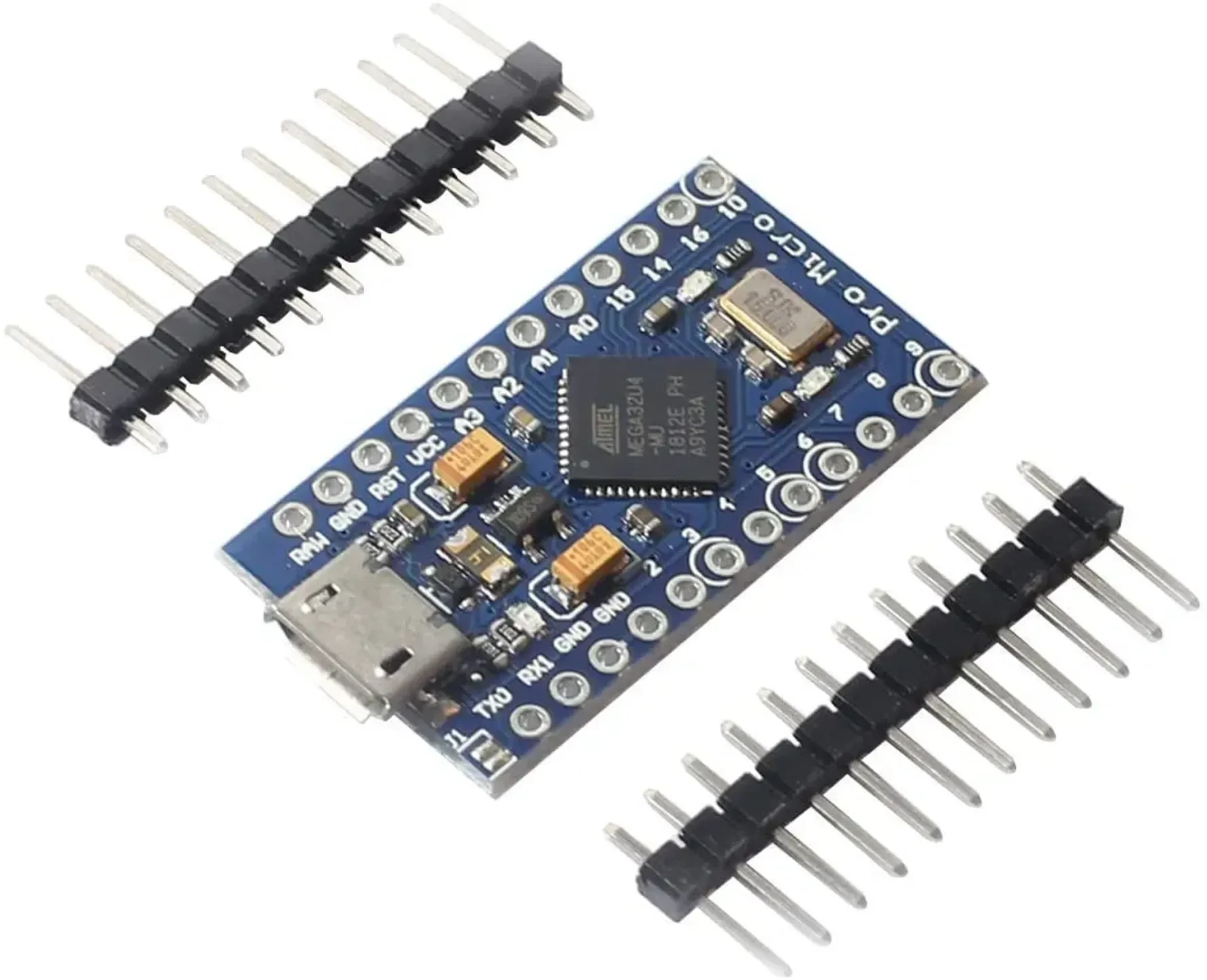

ардуино про микро (см. фото)
немного провода (я использовал сращенный плоский кабель)
4 вставки для термофиксации M2 высотой 2,3 мм.
4 винта М2 13,7 мм
опционально: Магнит диаметром 6 мм, толщиной 2 мм.
опционально: 2 небольшие клейкие резиновые ножки.

Распечатать инструкции

ПЛА достаточно.
Ключи:
напечатайте 6 раз… возможно, каждая клавиша будет разного цвета, если хотите
используйте утюжок на верхнем поверхностном слое
Высота слоя 0,1 мм
Тело:
распечатать каждую часть один раз
Высота слоя 0,2 мм

Я использовал нити PolyMaker PolyTerra Filaments, Prusament Royal Blue, а черную верхнюю часть корпуса — Prusament JetBlack.

Сборка

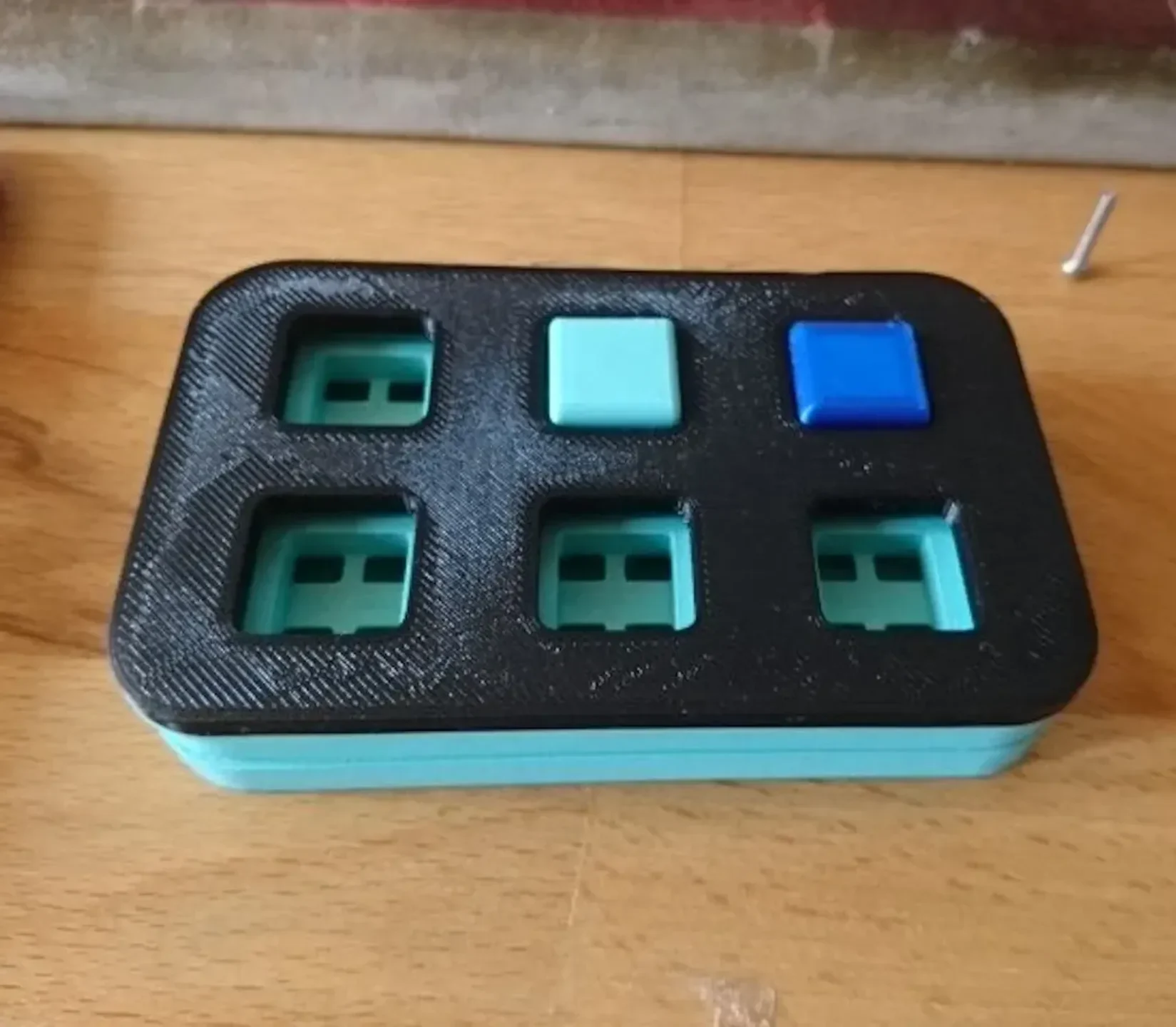

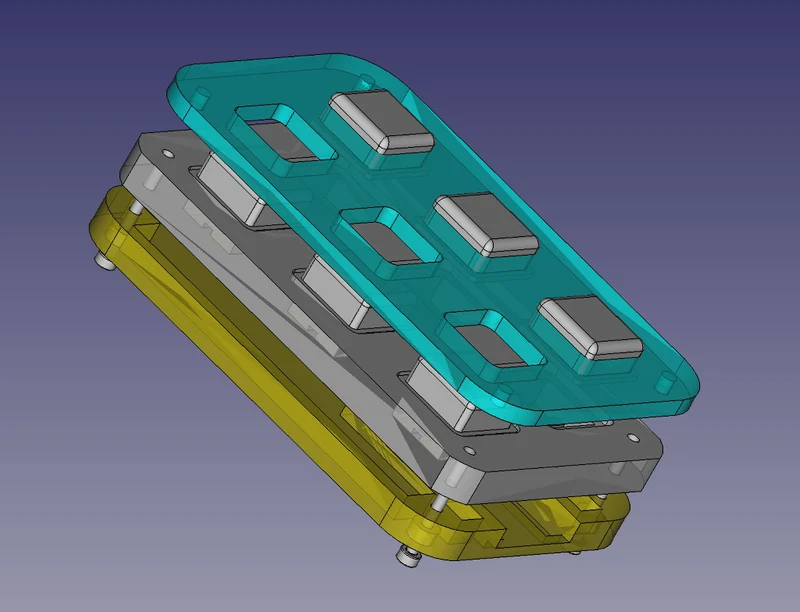

поместите пуговицы в среднюю часть тела. Возможно, вам придется применить немного нежной силы.
проделать дыру в коробке altoids(TM)
поместите Arduino в нижнюю часть.
положить нижнюю часть в коробку
возьми ручку и нарисуй USB-порт
вынуть нижнюю часть
вытащить из порта
проверь, подходит ли оно

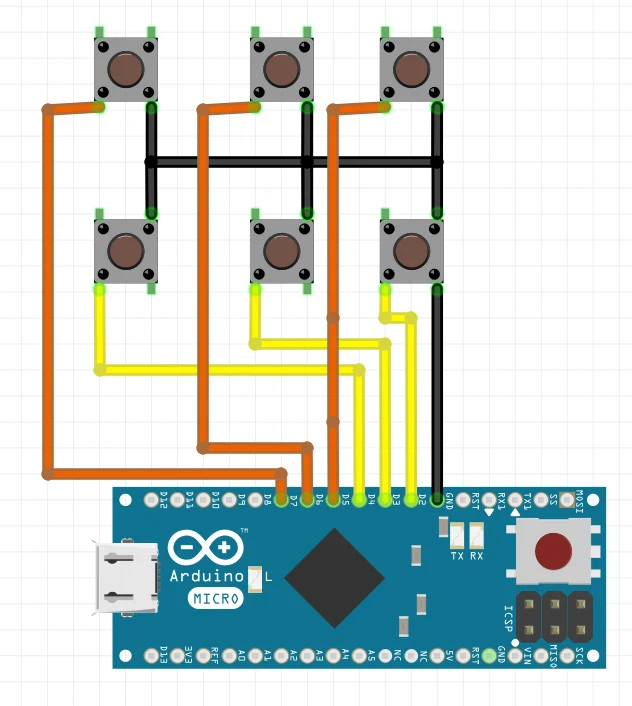

подключить кнопки (см. схему)
подключите одну сторону всех кнопок к земле MCU.
подключите другую сторону кнопки к отдельному контакту к MCU (2-7) (при необходимости вы можете изменить назначение контакта/кнопки в коде)
!!! трижды проверьте проводку и паяные соединения, ослабленные провода потом уменьшит удовольствие !!
поместите 4 вставки для термофик��ации в верхнюю часть корпуса
поместите Arduino в нижнюю часть
соедините все части корпуса вместе с помощью винтов
по желанию: приклейте магнит в нижнее отверстие. Это необходимо для крепления клавиатуры к коробке (в качестве альтернативы вы можете вставить картонную доску между клавиатурой и стенкой коробки, чтобы закрепить ее)
запрограммируйте и протестируйте клавиатуру (возможно, переделайте п��ограмму под свои нужды)

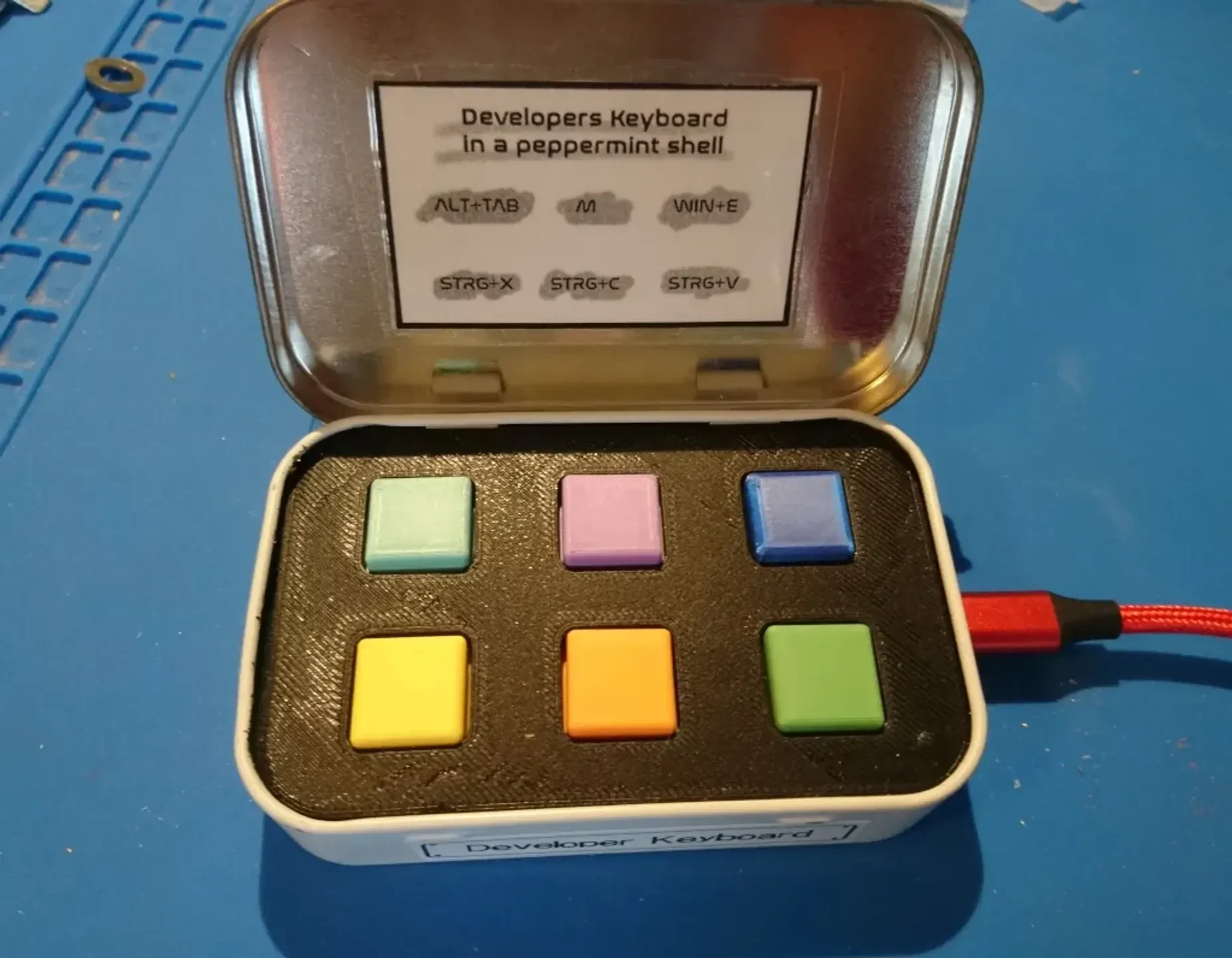

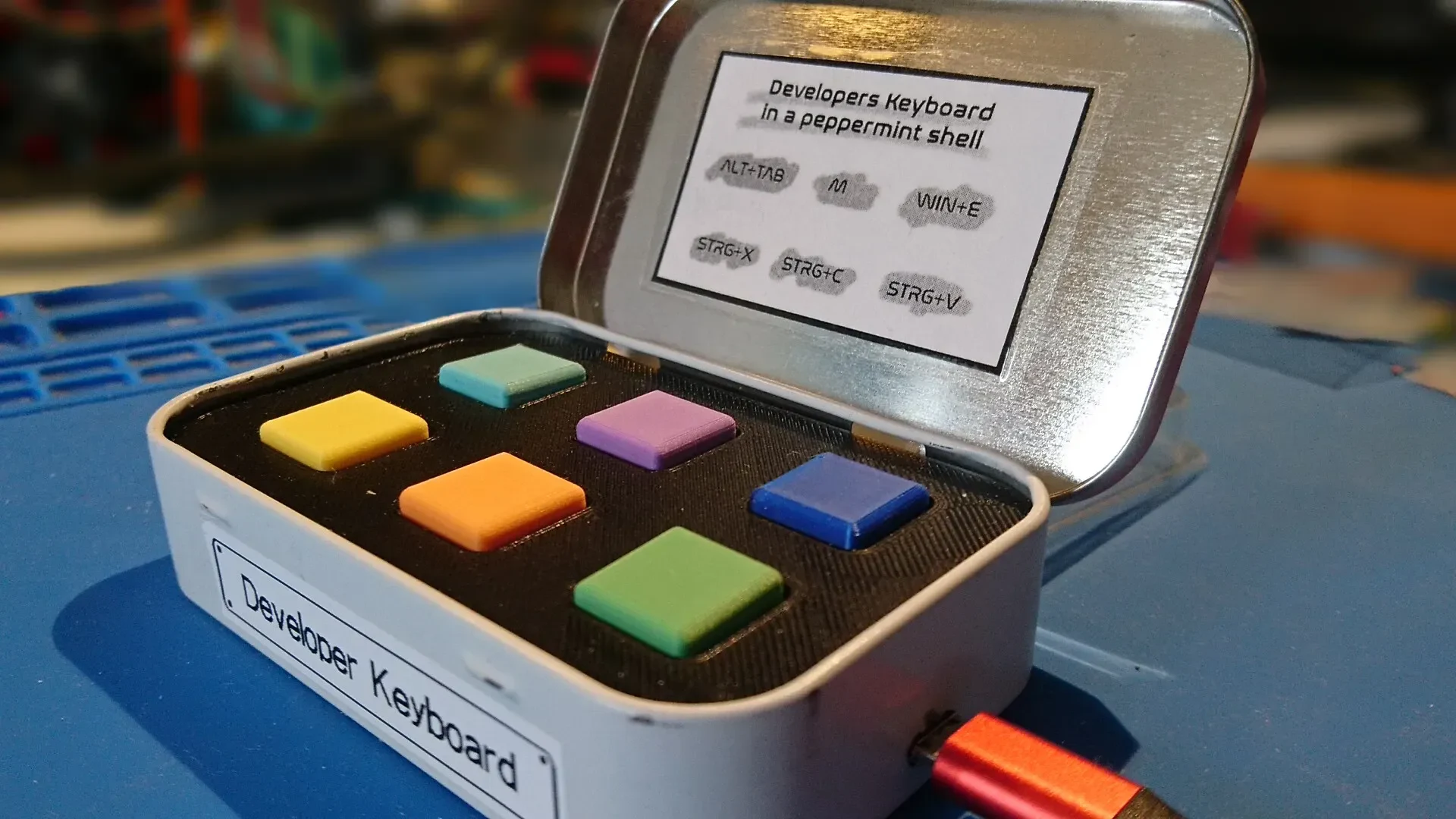

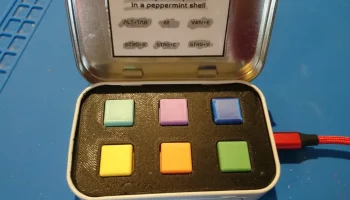

если все пройдет хорошо, положите вещь в коробку (подходит как-то туго. Хорошего вам дня, если придется положить только один раз)
добавьте резиновые ножки внизу сзади, чтобы наклонить коробку и предотвратить скольжение.

дополнительные примечания
