Гидравлический хомут для шланга 32 мм/крепление элемента антенны любительского радио

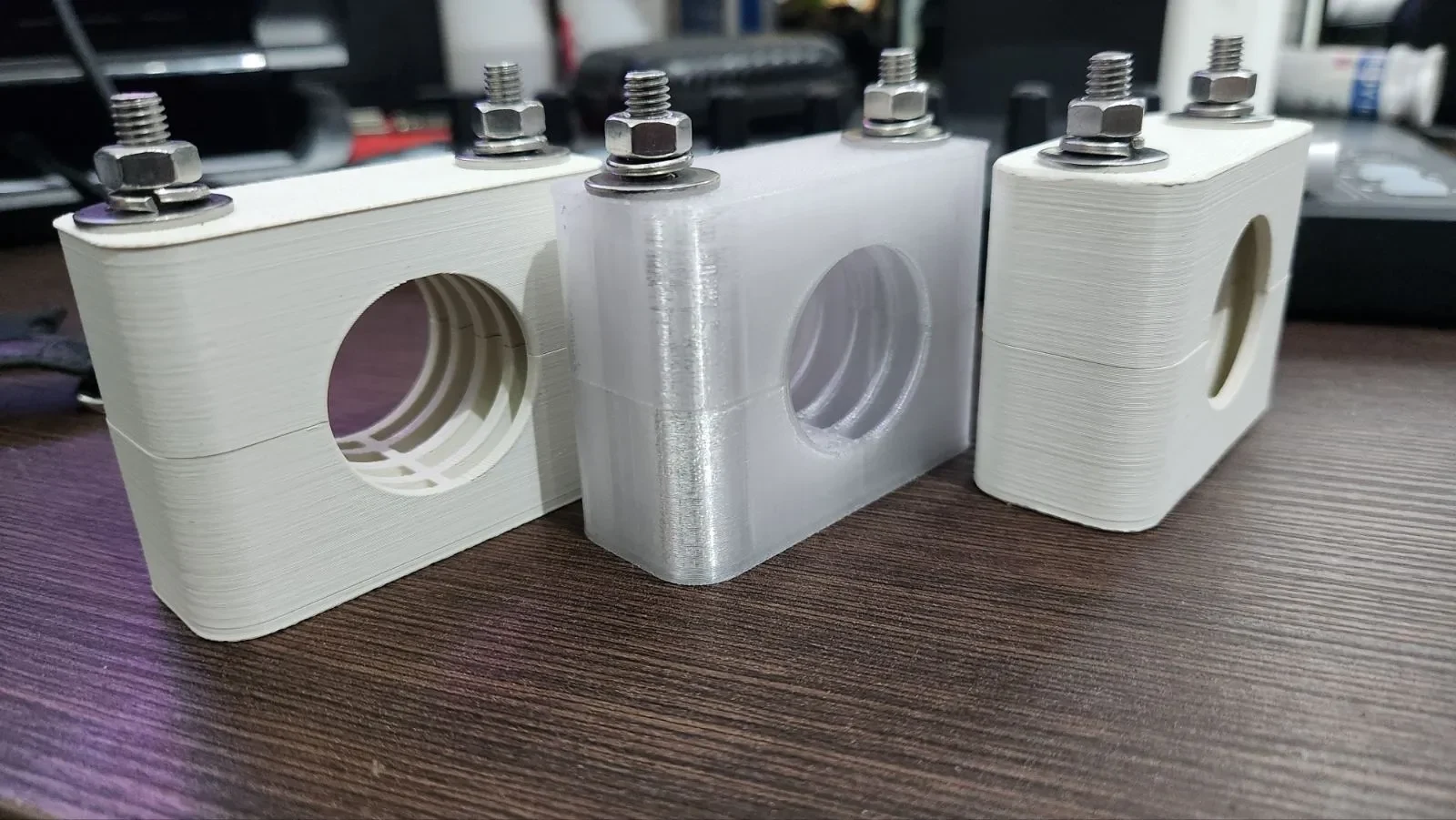

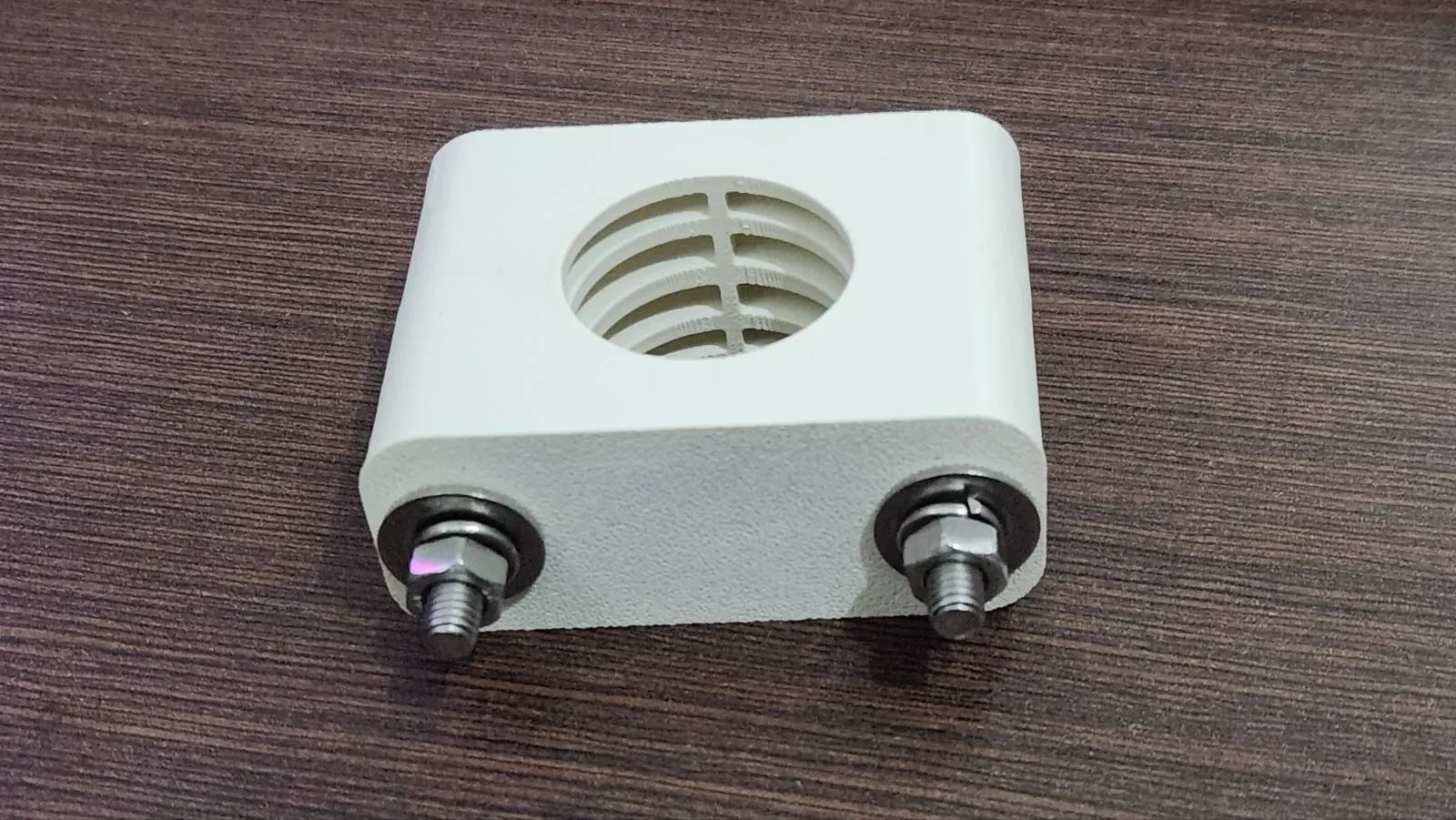

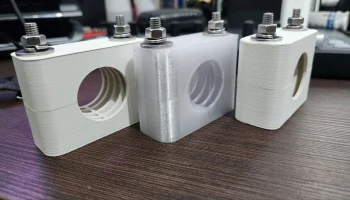

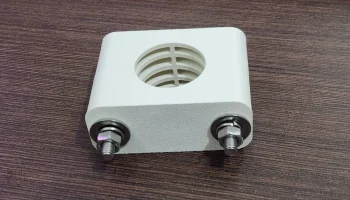

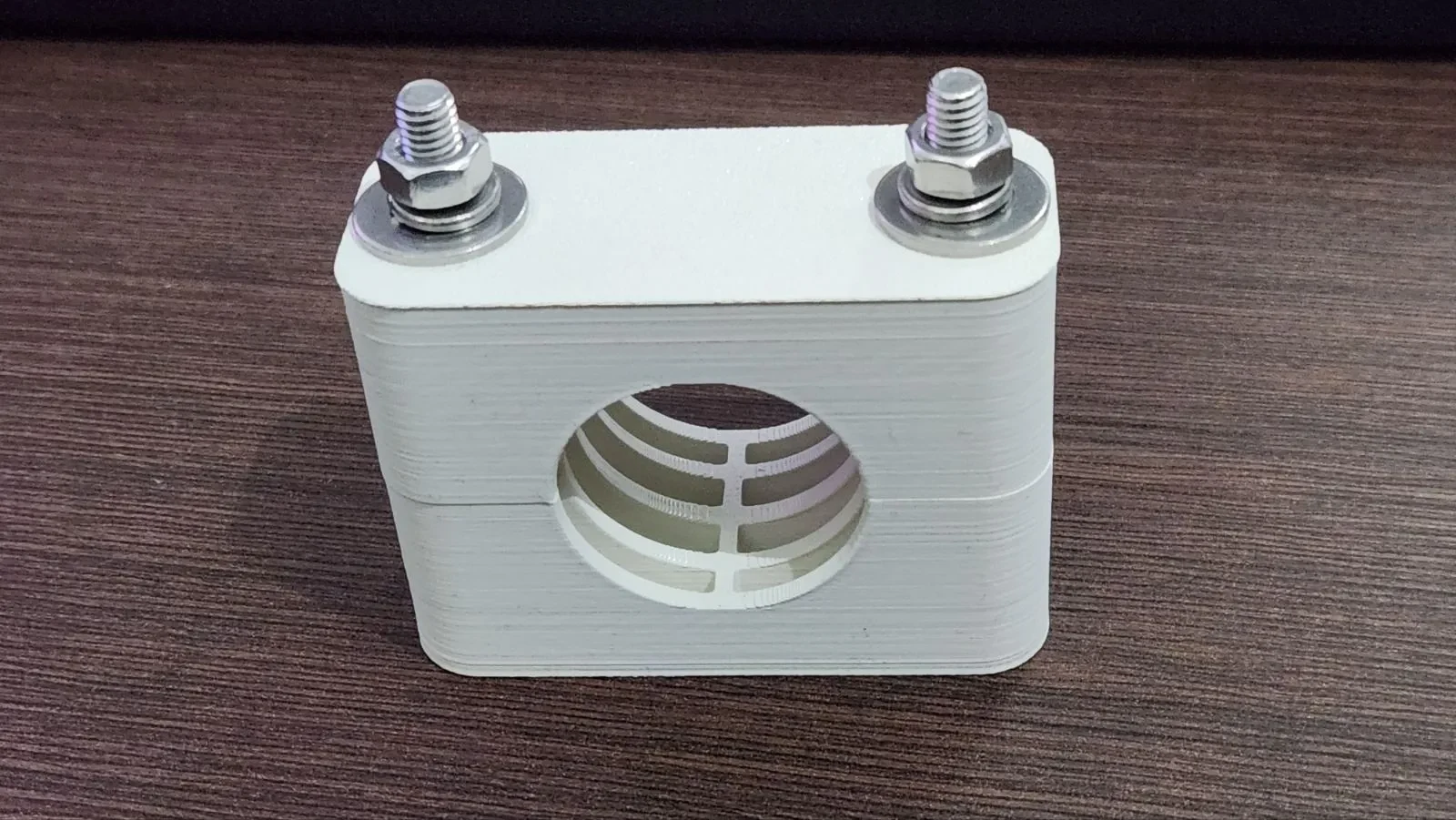

Зажим, состоящий из двух частей, предназначен для крепления гидравлического шланга, трубы, трубки или элемента любительской радиоантенны диаметром 32 мм.
Разъемная конструкция позволяет устанавливать хомут вокруг существующей трубки или шланга, не надвигая его на конец. Его можно использовать для организации гидравлических шлангов, механических проектов DIY или изготовления любительских радиоантенн.
В антенных проектах зажим можно использовать для крепления алюминиевых элементов, опорных трубок, компонентов стрелы, опор коаксиального кабеля или других цилиндрических деталей с наружным диаметром около 32 мм.
Особенности
Предназначен для трубок, шлангов и антенных элементов с внешним диаметром 32 мм.
Двухкомпонентная конструкция для легкой установки
Можно установить, не снимая и не отсоединяя трубку.
Монтажные и зажимные отверстия М6

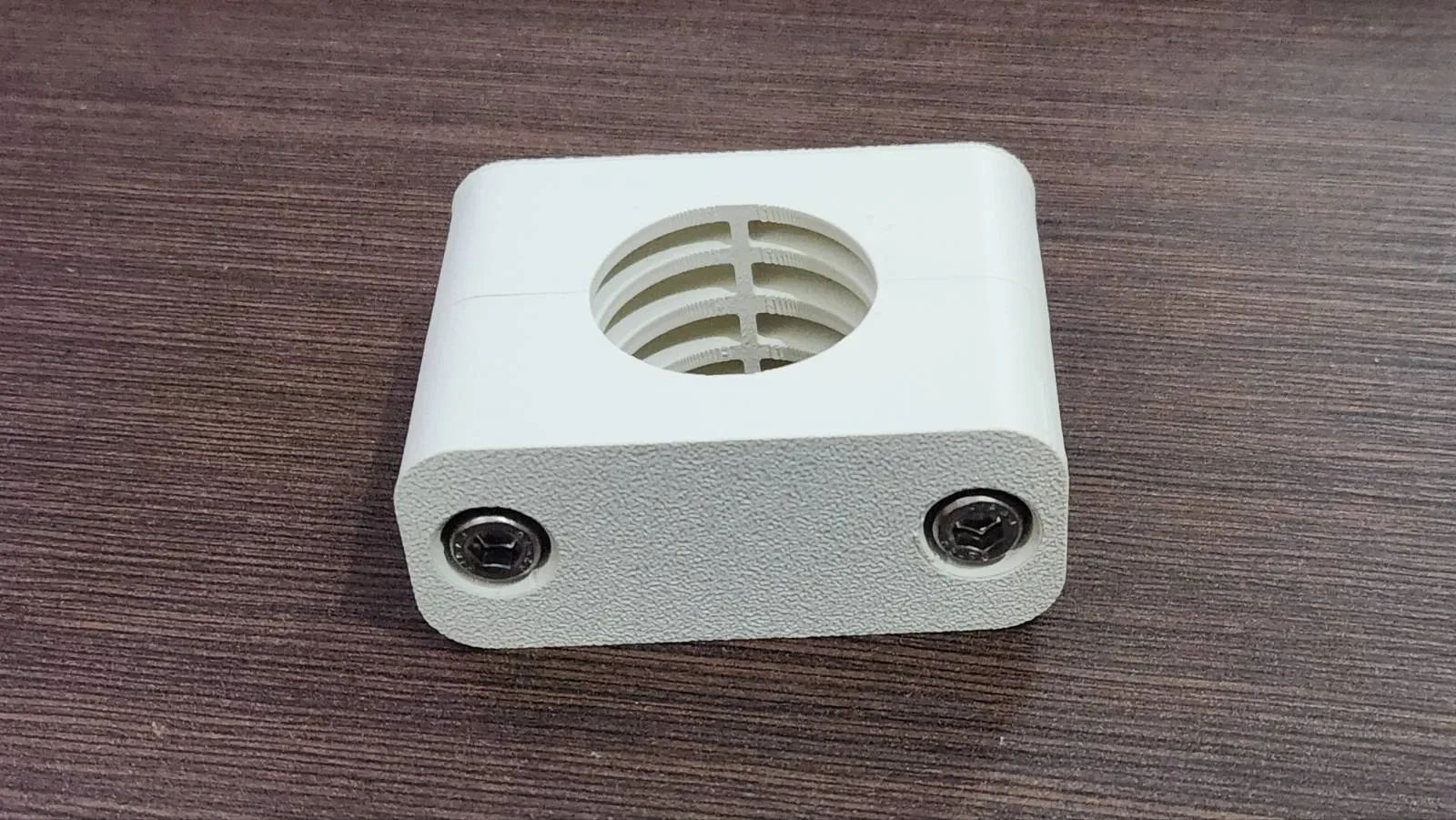

В верхней части имеются утопленные отверстия для винтов с головкой под торцевой ключ M6.
Нижняя часть включает сквозные отверстия М6.
Плоская нижняя монтажная поверхность для крепления к металлической пластине, кронштейну антенны или другой опоре.
Подходит для Яги, дипольных, вертикальных и других любительских радиоантенн.
Подходит для организации гидравлических шлангов и опор, не несущих давление.
Предназначен для печати без сложных опорных конструкций.
Подходит для материалов для наружной печати, таких как ASA или PCTG.
Размеры
Внутренний диаметр: 32 мм
Общая высота в собранном виде: 52 мм.
Общая ширина в собранном виде: 75 мм.
Общая глубина в собранном виде: 29,8 мм.
Размер крепежа: М6
Габаритные размеры в собранном виде:
В 52 × Ш 75 × Г 29,8 мм
Рекомендуемые материалы
ASA — рекомендуется для использования вне помещений
ASA является рекомендуемым материалом для постоянной установки наружной антенны из-за его устойчивости к:
УФ-излучение
Дождь и влага
Изменения температуры
Длительное воздействие на открытом воздухе
PCTG — Рекомендуемая альтернатива
PCTG также является подходящим выбором, поскольку:
Хорошая механическая прочность
Высокая ударопрочность
Сильная адгезия слоя
Меньшая хрупкость по сравнению со стандартным PETG.
PETG можно использовать для прототипов, использования внутри помещений или в легких условиях эксплуатации. ABS, PA или другие прочные конструкционные материалы также могут подойти при правильной печати.
Для стационарной установки наружной антенны предпочтительным материалом является ASA, а хорошей альтернативой является PCTG.
Рекомендуемые настройки печати
Высота слоя: 0,20 мм.
Стены/периметры: 5 и более
Верхние слои: 5 или более
Нижние слои: 5 или более
Заполнение: 40-60%
Рекомендуемый материал: ASA или PCTG.
Материал общего назначения: PETG.
Поддерживает: В зависимости от ориентации печати и настроек принтера.
Распечатайте обе детали так, чтобы их наибольшая плоская поверхность располагалась на рабочей пластине.
Для механически сложных установок дополнительные стены, как правило, более полезны, чем чрезвычайно высокое заполнение.
Требуемое оборудование
Зажим предназначен для использования с:
Винты M6 с головкой под торцевой ключ
Шайбы М6
Гайки М6 или крепежные детали с резьбой
Дополнительная металлическая монтажная пластина или кронштейн антенны
В верхней части имеются утопленные отверстия для головок винтов с головкой под торцевой ключ М6.
Винты M6 проходят через нижнюю часть, позволяя прикрепить зажим к металлической пластине, опоре антенны, кронштейну стрелы или другой монтажной поверхности.
Аппаратное обеспечение в комплект поставки модели не входит.
Сборка
Расположите верхнюю и нижнюю половины зажима вокруг трубки диаметром 32 мм, шланга или антенного элемента.
Вставьте винты с головкой под торцевой ключ M6 через углубления в верхней части.
Пропустите винты через нижнюю часть зажима.
Прикрепите зажим к необходимой монтажной пластине или опоре.
Установите шайбы и гайки, где это необходимо.
Затягивайте обе стороны постепенно и равномерно.
Не перетягивайте винты, особенно при зажиме:
Мягкие гидравлические шланги
Тонкостенные алюминиевые трубы
Пластиковые трубы
Легко деформируемые антенные элементы
Чрезмерная затяжка может деформировать трубку, повредить ее.
