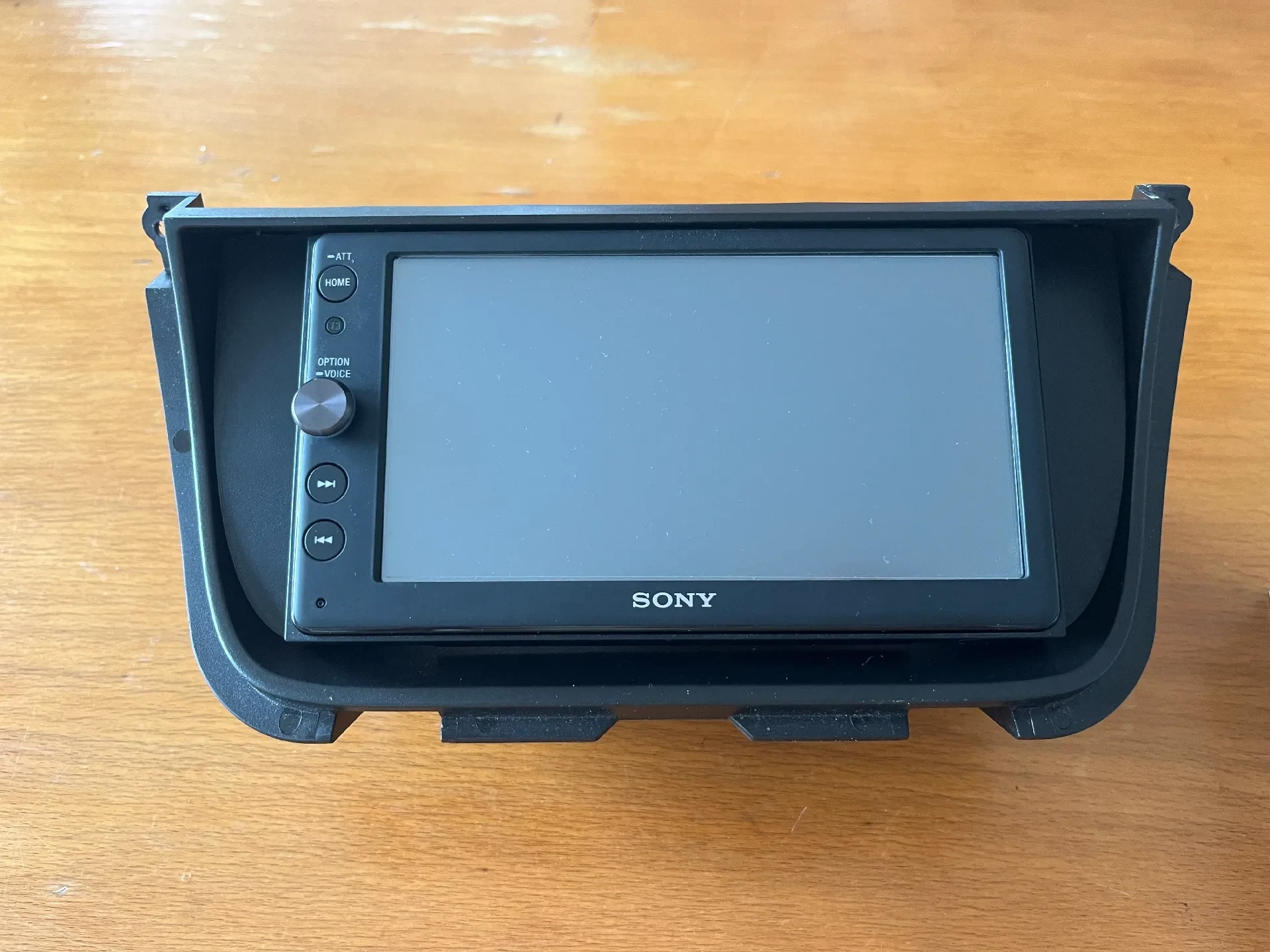

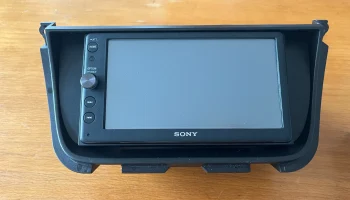

Экран Sony XAV на крепление радиоприемника Jaguar X308

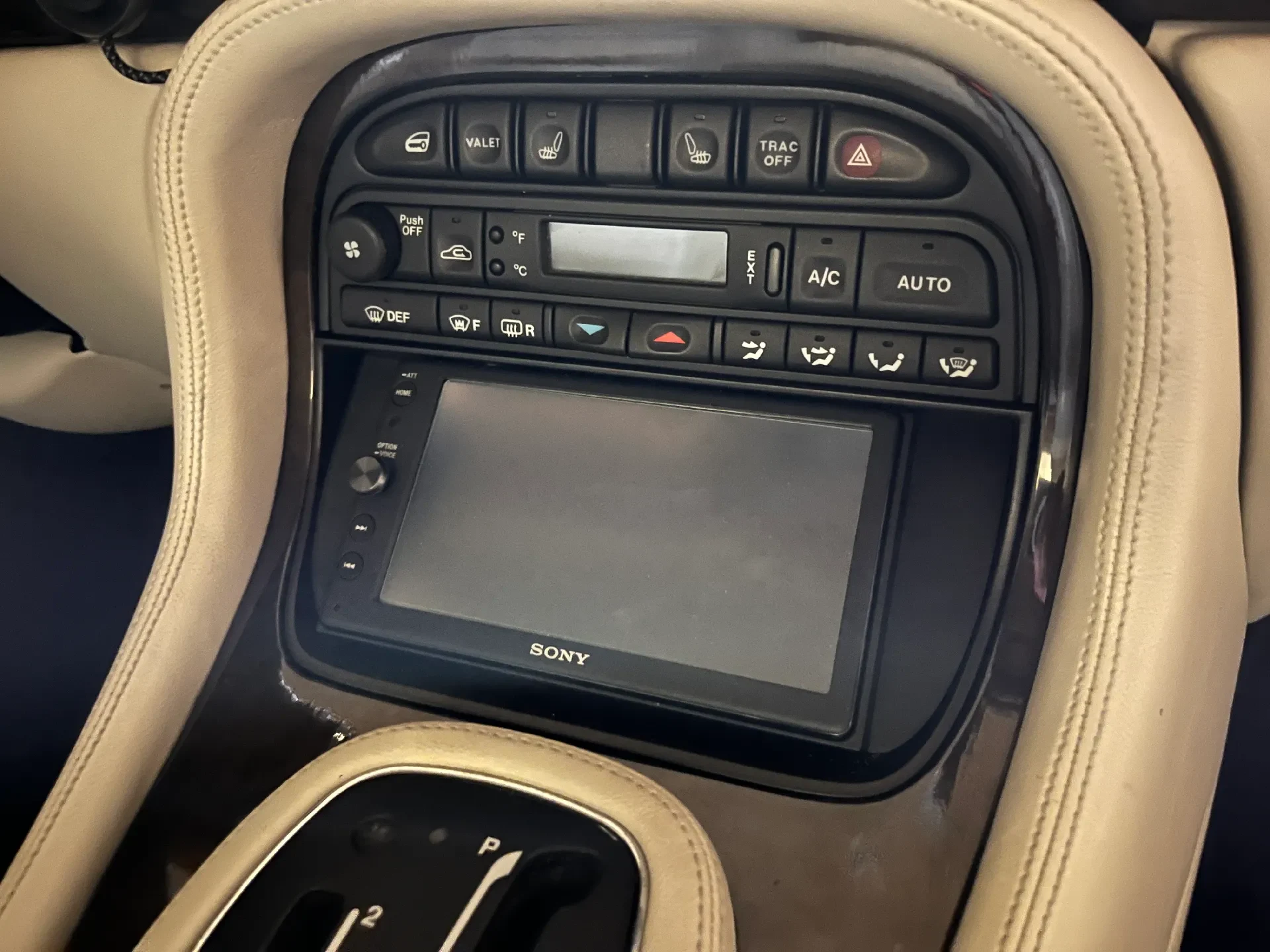

Я хотел добавить экран 2-DIN в свой Jaguar X308 для Android auto или Apple Carplay, обычный потоковую передачу по Bluetooth и использовать в качестве экрана для камеры заднего вида. Все попытки, которые я видел в сети, были либо сделаны с головными устройствами, которые, на мой взгляд, слишком броские, чтобы вписаться в сдержанный интерьер X308, слишком ��тарые для желаемой функциональности, либо требовали какого-то разрушения центральной консоли или крепления радиоприемника. Поэтому я попытался найти способ без этих недостатков.

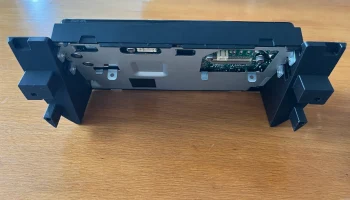

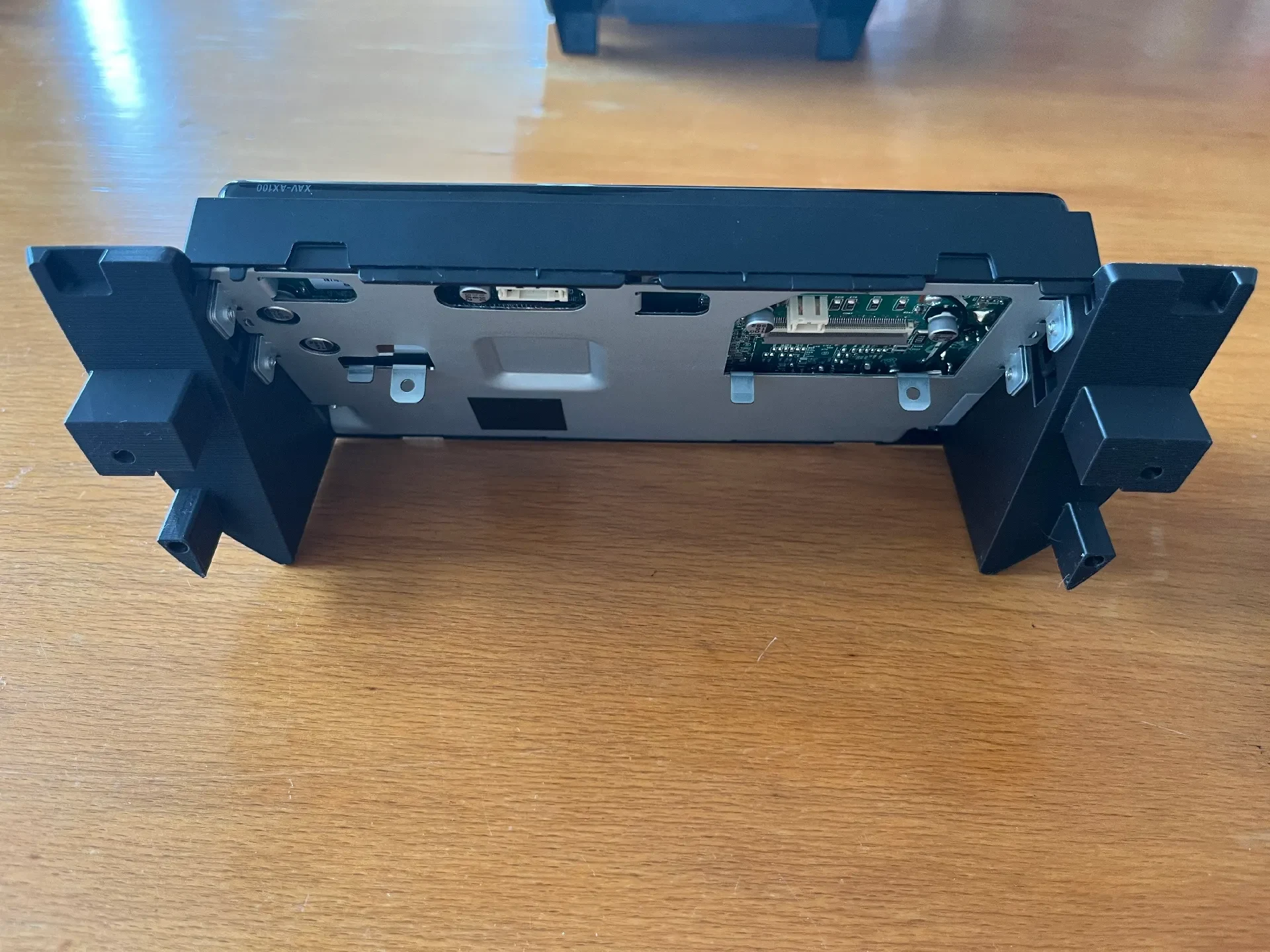

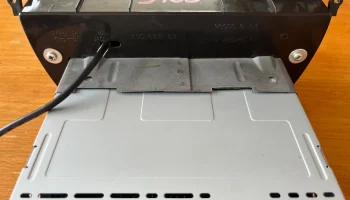

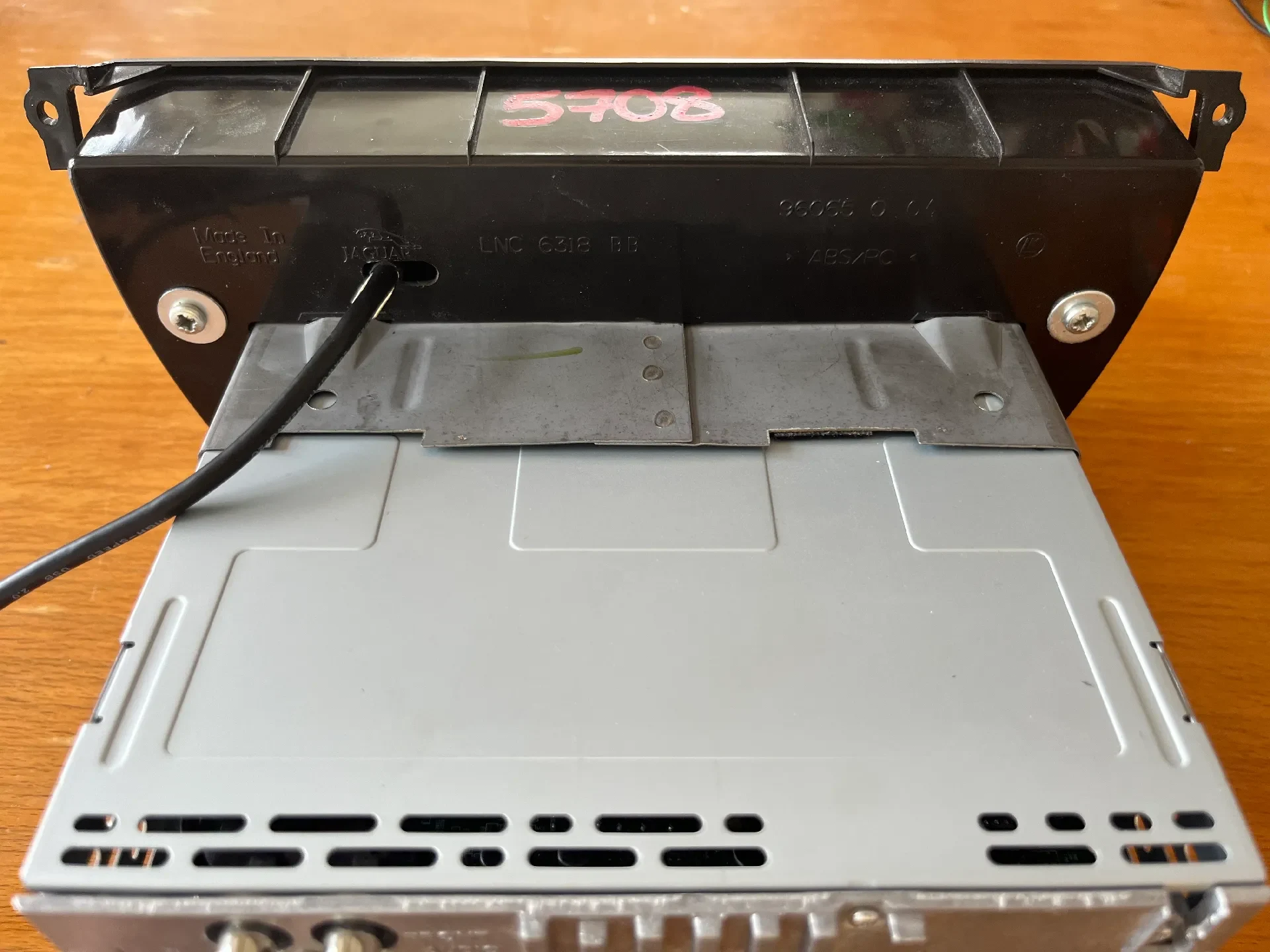

Форма держателя радиоприемника Jaguar необычна по сравнению с другими автомобилями: он довольно большой, но недостаточно высокий, чтобы прямо из коробки разместить неоригинальную систему 2-DIN. Изогнутая форма тоже не помогает. Линейка Sony XAV привлекла мой интерес, потому что она современна, ее дизайн сдержан и не будет полностью противоречить интерьеру X308, но, что не менее важно, это одна из немногих головных устройств на рынке с экраном 2-DIN и электроникой 1-DIN сзади. Есть только одна небольшая проблема: эта часть электроники неудобно расположена вверху экрана и не помещается в полость радиоприемника X308. Я бы не п��сал этого, если бы не сказал вам сейчас, что это элегантное решение данной проблемы! Он полностью двусторонний, практически неразрушающий и (надеюсь) подходит практически для всех устройств Sony XAV!

Я добавил руководство по установке с картинками и руководство по электрическому подключению, чтобы сделать переходной кабель от головного устройства Sony к проводке автомобиля.

Отказ от ответственности:

Я пробовал этот метод только с Sony XAV AX100. Я на 99% уверен, что другие устройства AX1xxx, AX3xxx и AX5xxx также подходят. Структурные части конструкции этих устройств выглядят одинаково, и это также было бы логичным производственным выбором со стороны Sony. Поскольку я не разбирал физически каждую версию XAV, возможно, вы столкнетесь с чем-то, что не упомянуто в инструкциях, но я не ожидаю, что это будет так. Если вы столкнетесь с какими-либо различиями, сообщите остальным в комментариях!

Я не уверен, подойдут ли модели AX4xxx и AX6xxx, так как они вышли позже остальных, но если надо гадать: скорее всего они будут совместимы.

Устройства Sony XAV, которые определенно не будут работать с этим методом, — это устройства с «плавающим экраном», то есть линейка AX8xxx. Эти экраны слишком велики, чтобы поместиться в доступное пространство.

Электрические соединения выполнены для Jaguar X308 XJR 1999 года выпуска с аудиосистемой премиум-класса Harman Kardon. Конфигурация вашего автомобиля может отличаться.
