Радиолоток для радиопередатчика FlySky Paladin PL18
Обновление: загружена версия 3. По просьбе пользователя я добавил еще 2 винта на кронштейнах к основанию и немного усилил кронштейны. Установка гаек в прорези для нижнего винта потребует терпения. :) Я не распечатывал эту версию, так как рычаги V2 работают у меня уже много лет. Но правда в том, что тот, который я использую, был напечатан из особенного прочного и несколько гибкого материала PLA-X (больше не могу его найти), который сгибается, прежде чем сломаться. Я также загрузил файл Step для ваших изменений.

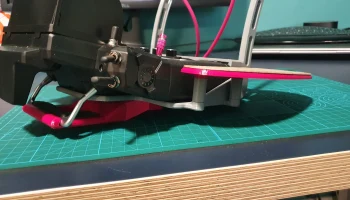

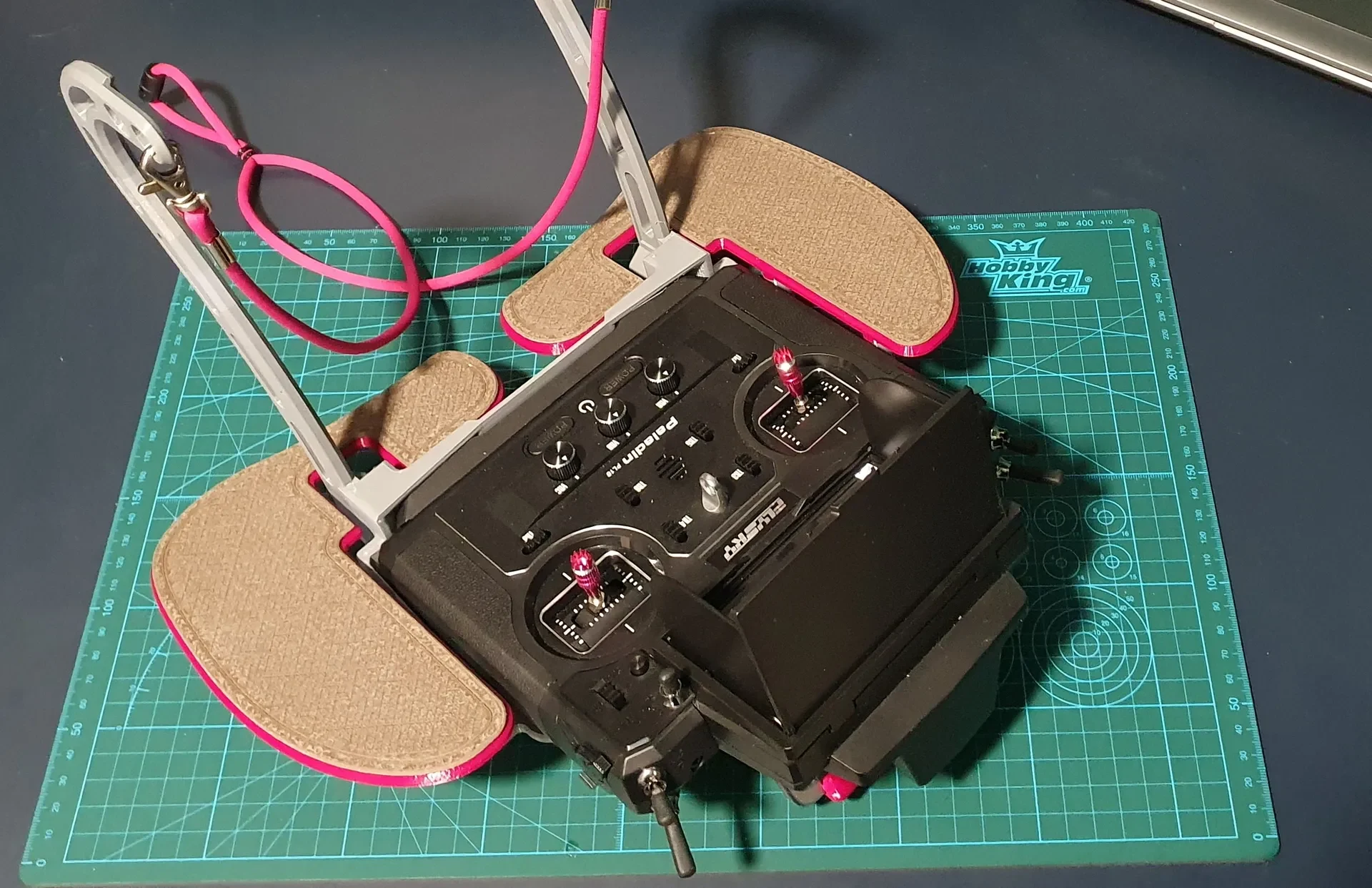

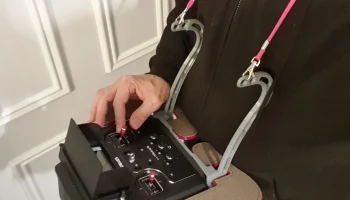

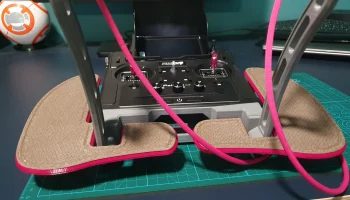

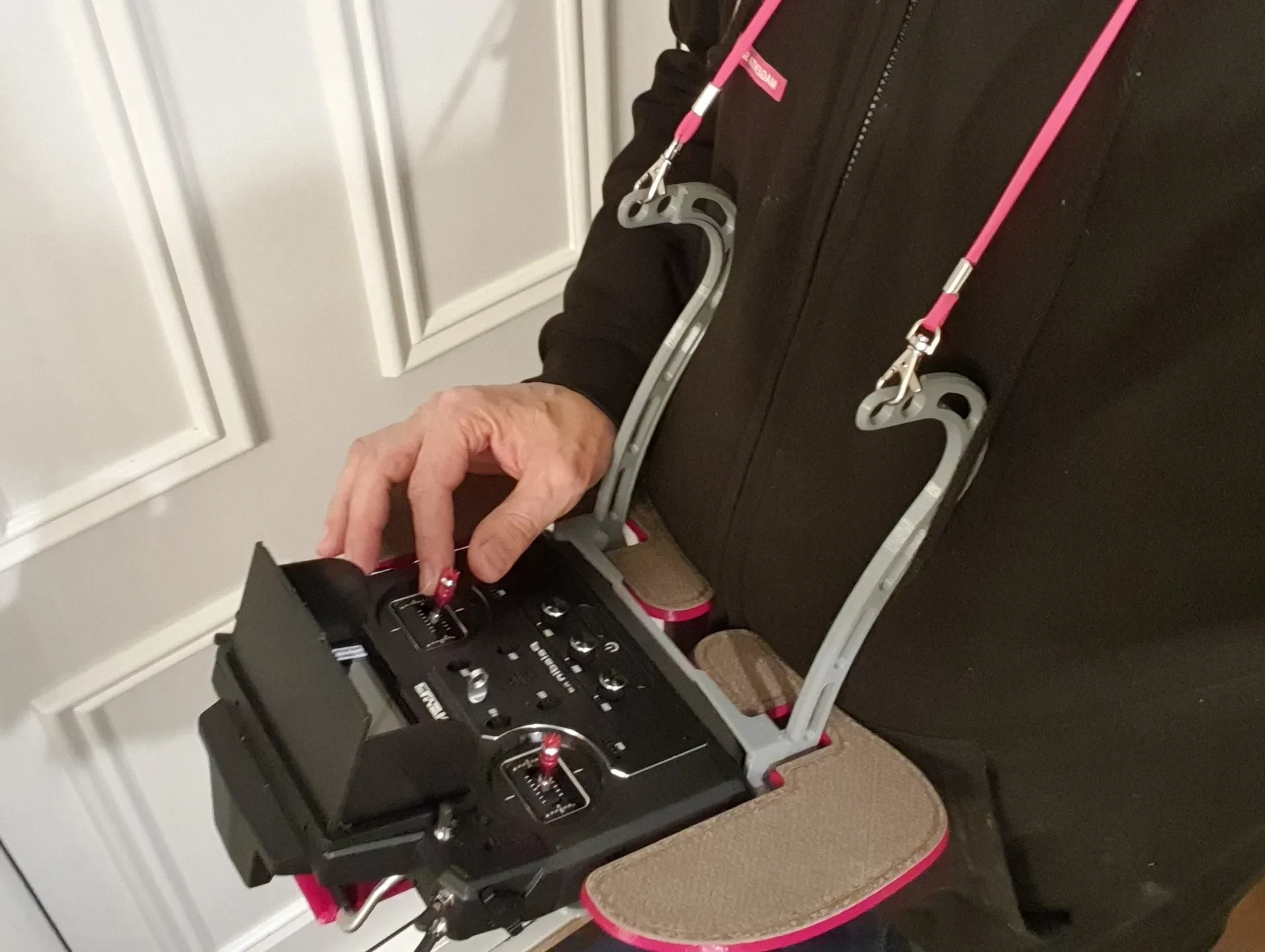

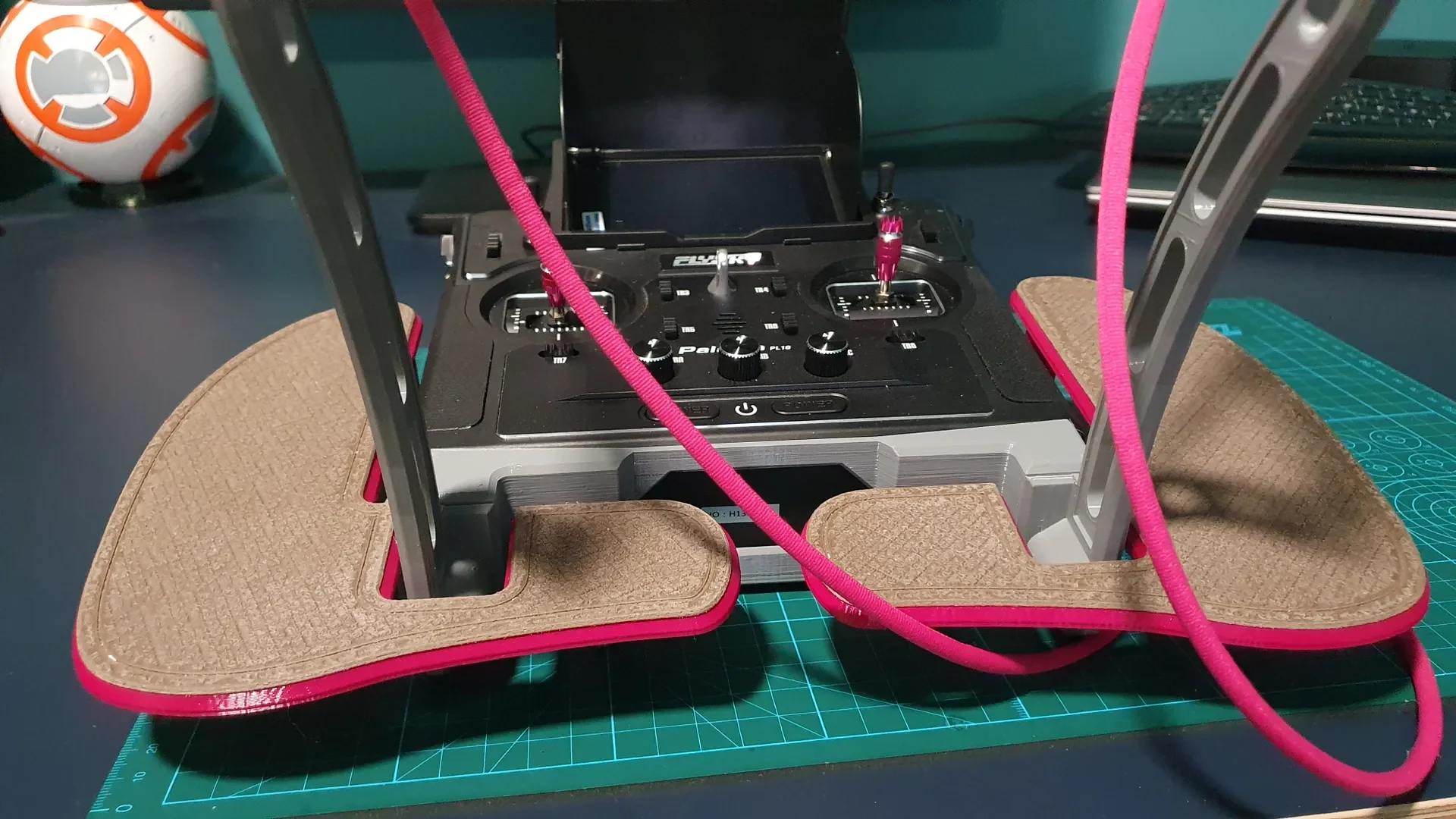

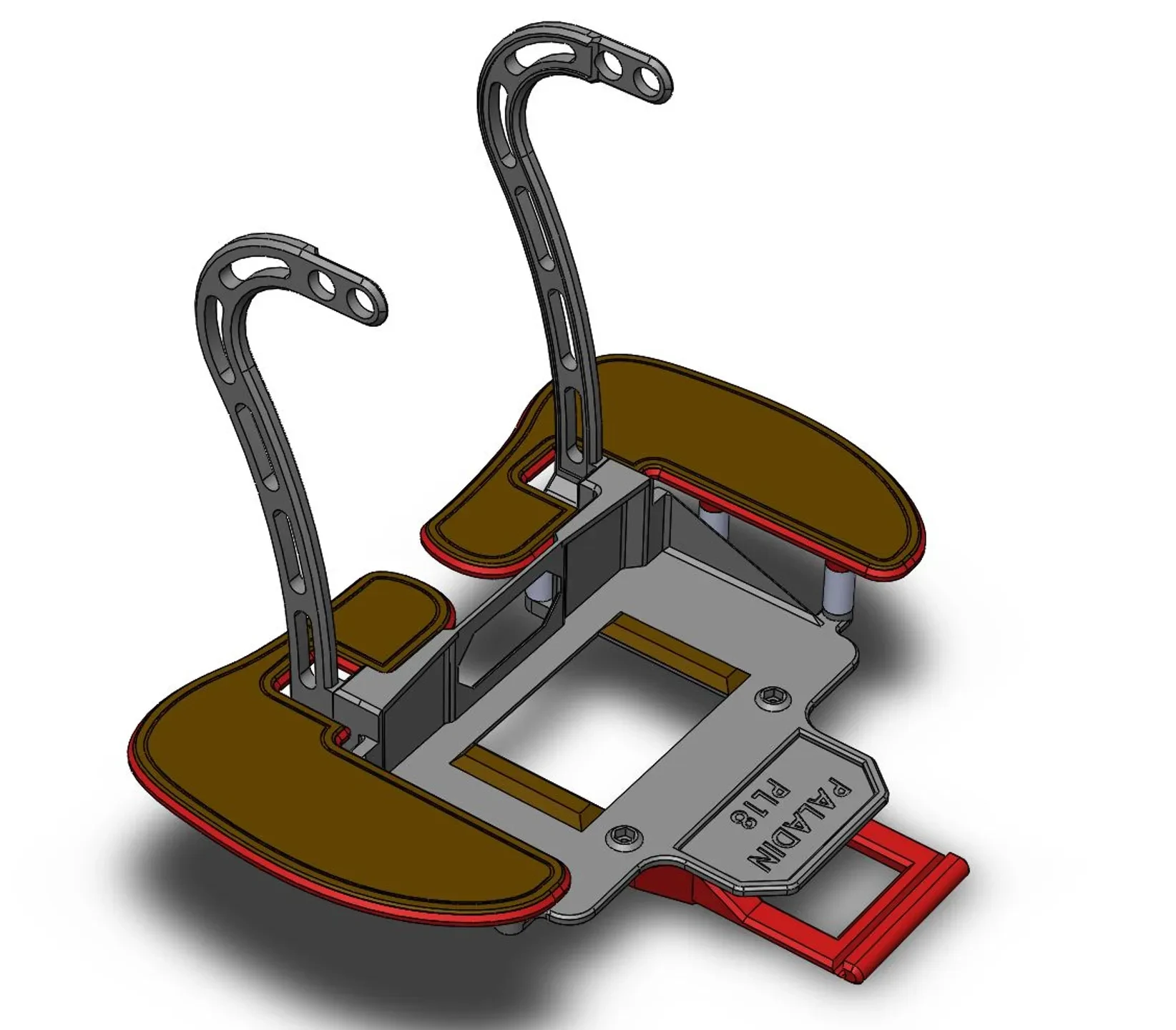

Если у вас есть радиостанция FlySky Paladin PL18 и вы хотите использовать ее с таким же комфортом, как консольный передатчик, то вам понадобится эта подставка для радиоприемника, которую легко распечатать.

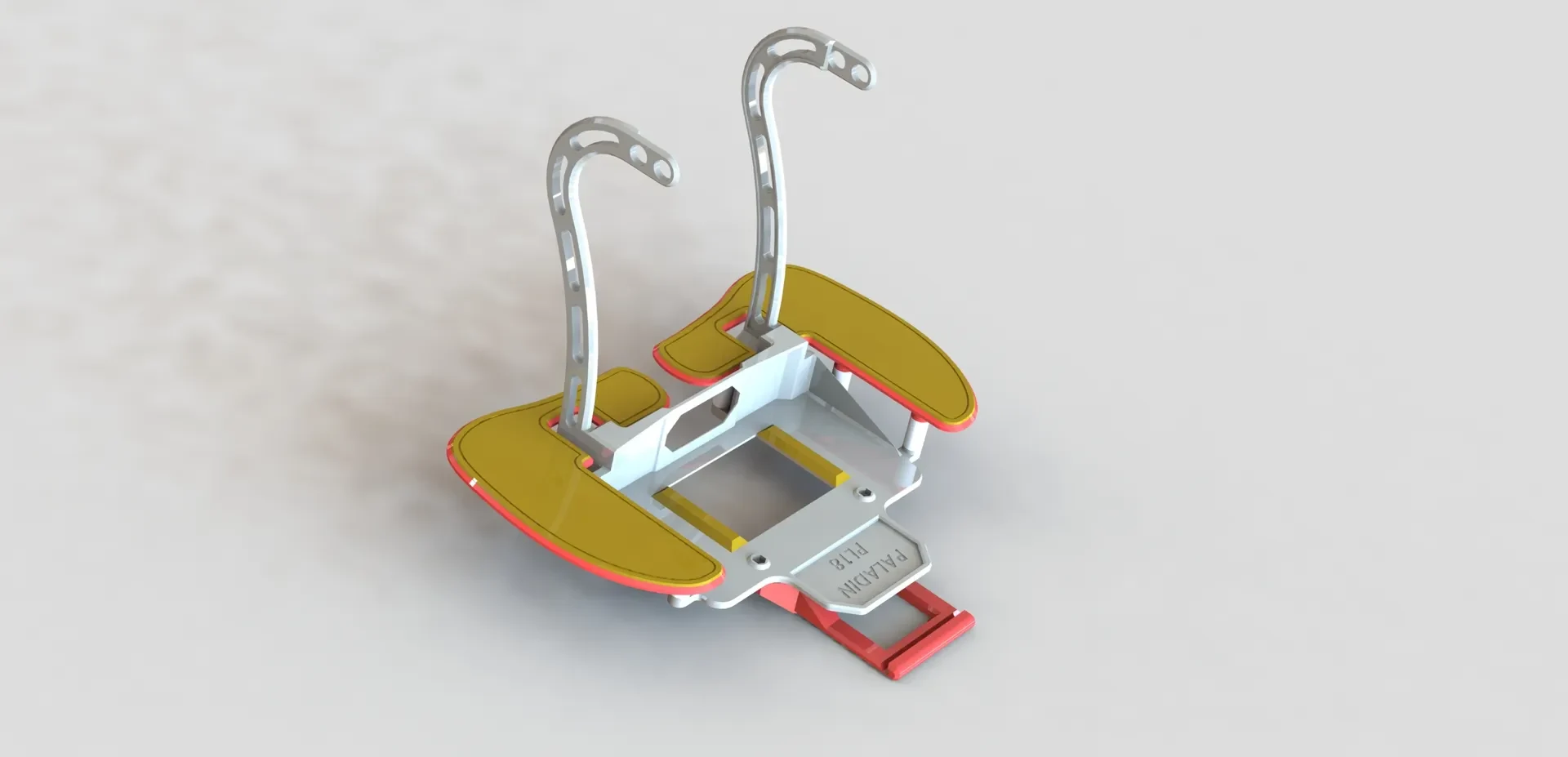

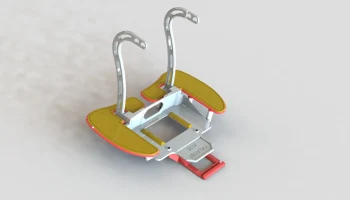

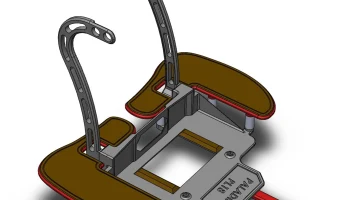

Я загрузил 3mf, а также файл шагов.
Сборка проста: вам понадобятся гайки для винтов с шестигранной головкой M4.
12 гаек с накаткой M4x6 для запрессовки в проставки
12 M4x10 для крепления подлокотников к основанию с помощью проставок.
2 М4х20 + 2 гайки М4 (маленькие) для фиксации длинных рычагов. Гайки входят в паз в нижней части основания.

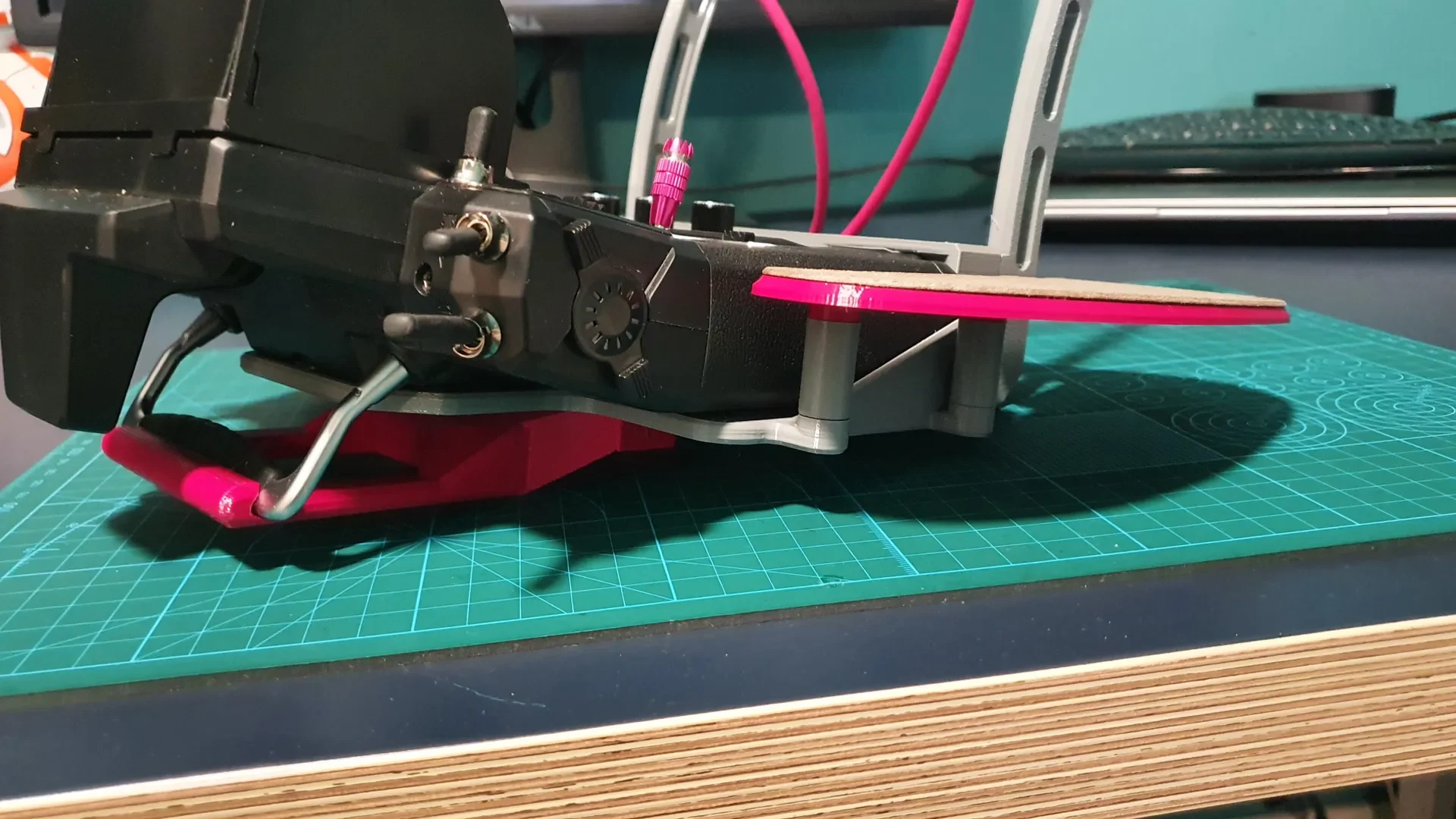

2 гайки М4х10 + 2М4 для фиксации хомута, удерживающего ручку магнитолы. Точное положение зажима можно изменить на несколько мм/с.
Все 6 проставок представляют собой простые цилиндры D 12 мм одинакового размера с отверстием для винтов. Вы можете просто создать свои собственные прокладки, если хотите, чтобы рука лежала ниже или выше, или если вы не хотите использовать гайки с накаткой.
Распечатать инструкции
Он был разработан с допусками для PETG, но вы также можете распечатать его из PLA. Верхние крышки подлокотников напечатаны деревянным PLA и приклеены на место. В основание вмонтированы два дополнительных вкладыша, которые следует печатать с использованием мягких гибких материалов.
