Крепление для радиоуправляемого лодочного мотора 25 и 19 ..
Здесь я хочу поделиться своей конструкцией крепления двигателя для радиоуправляемой лодки.

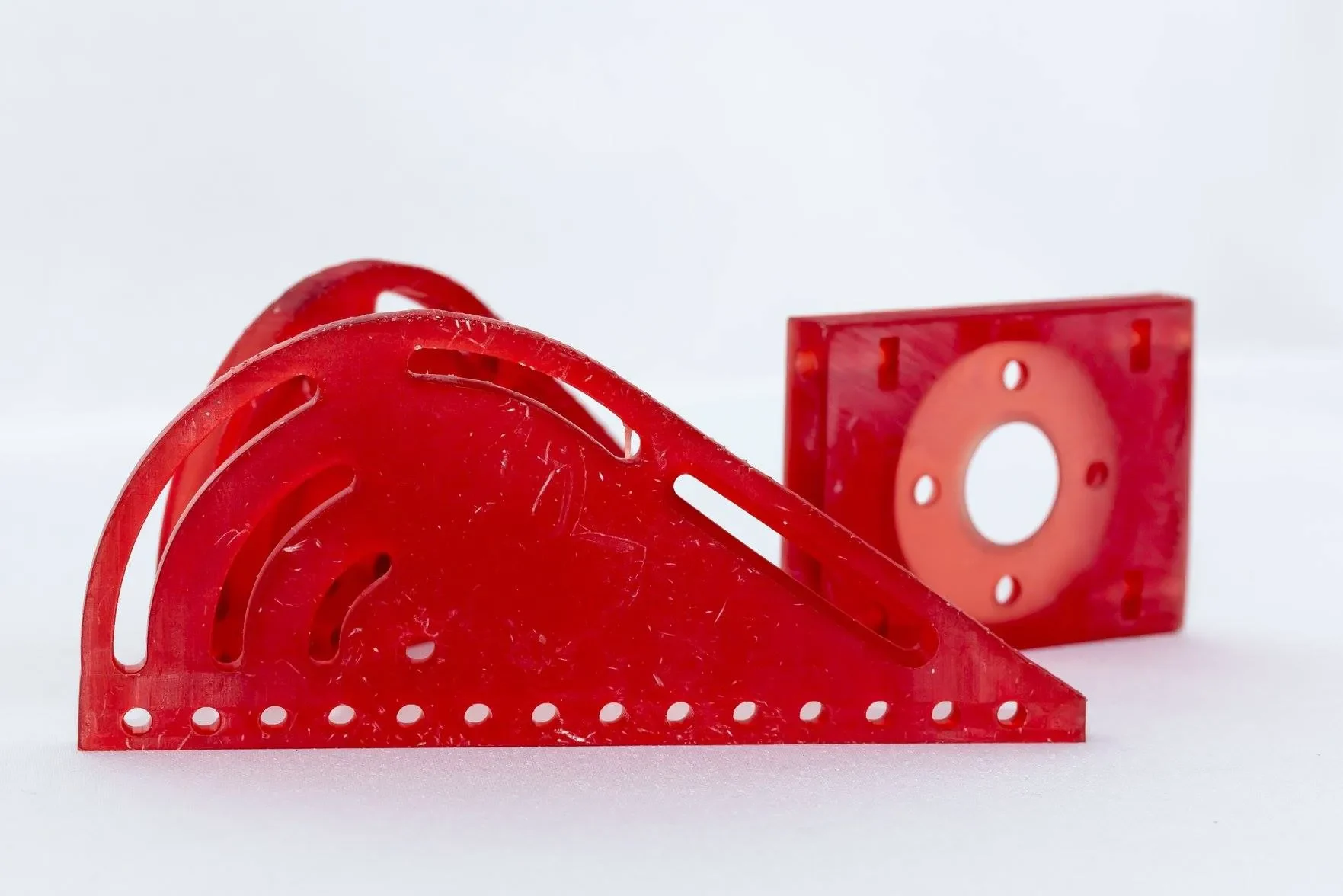

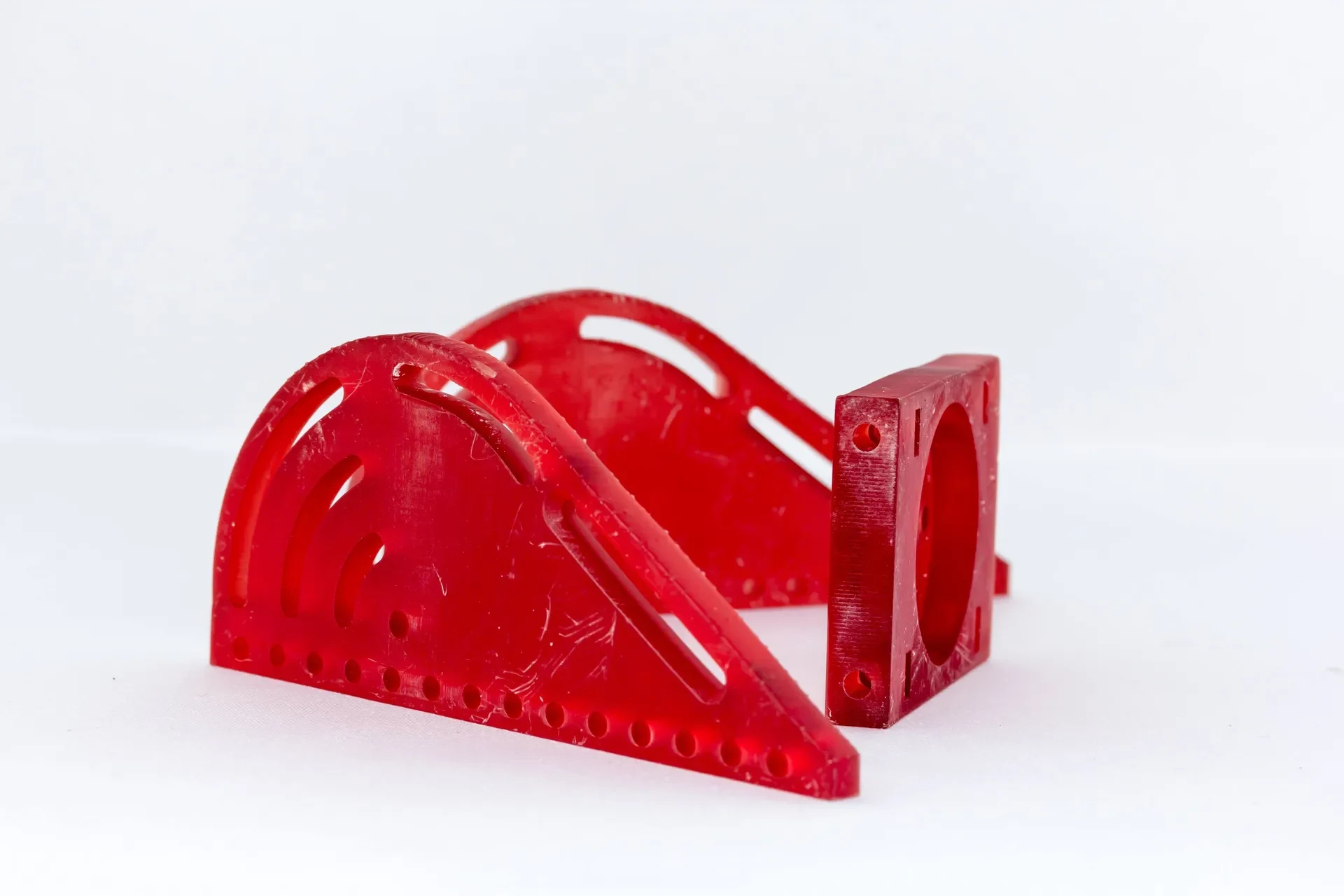

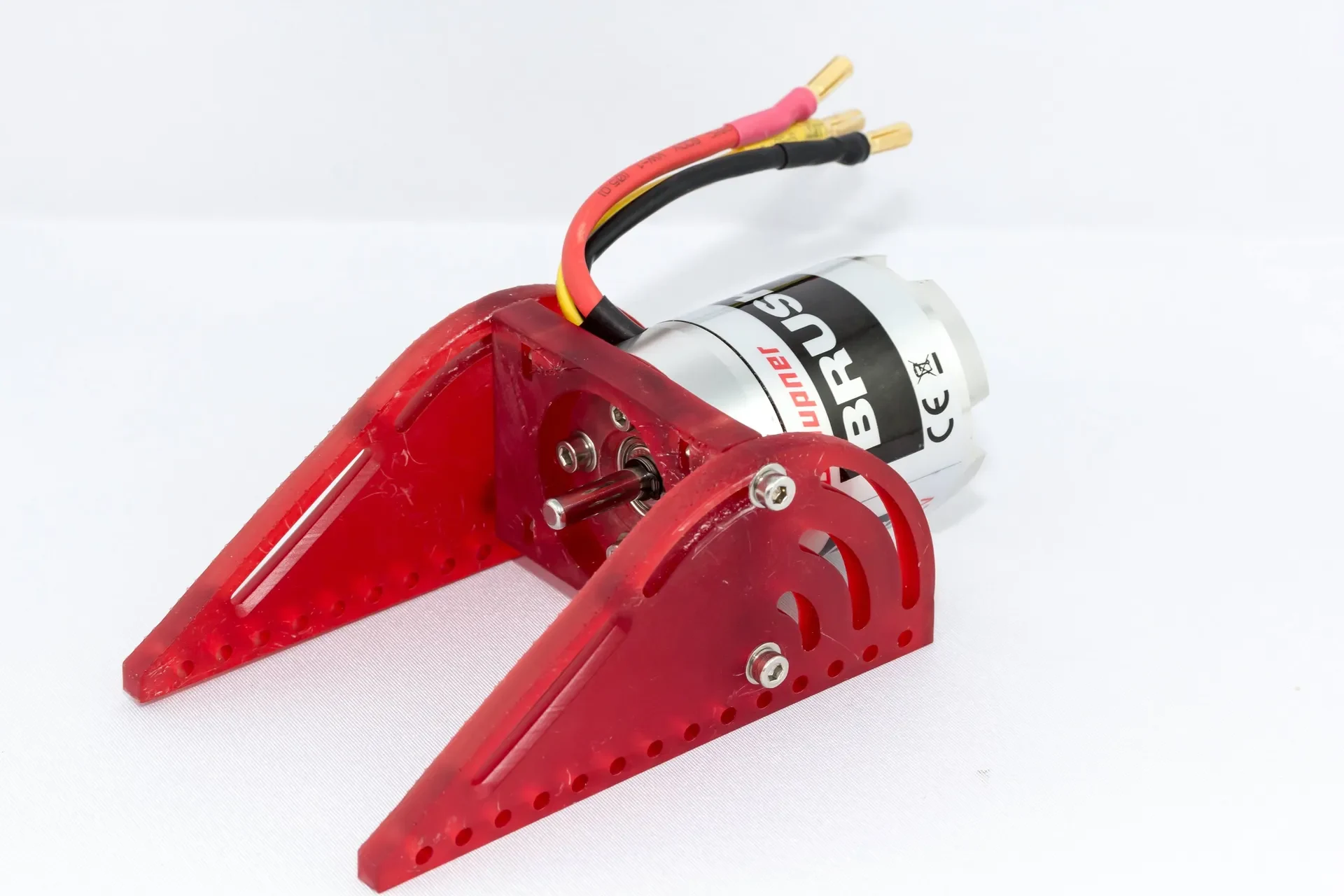

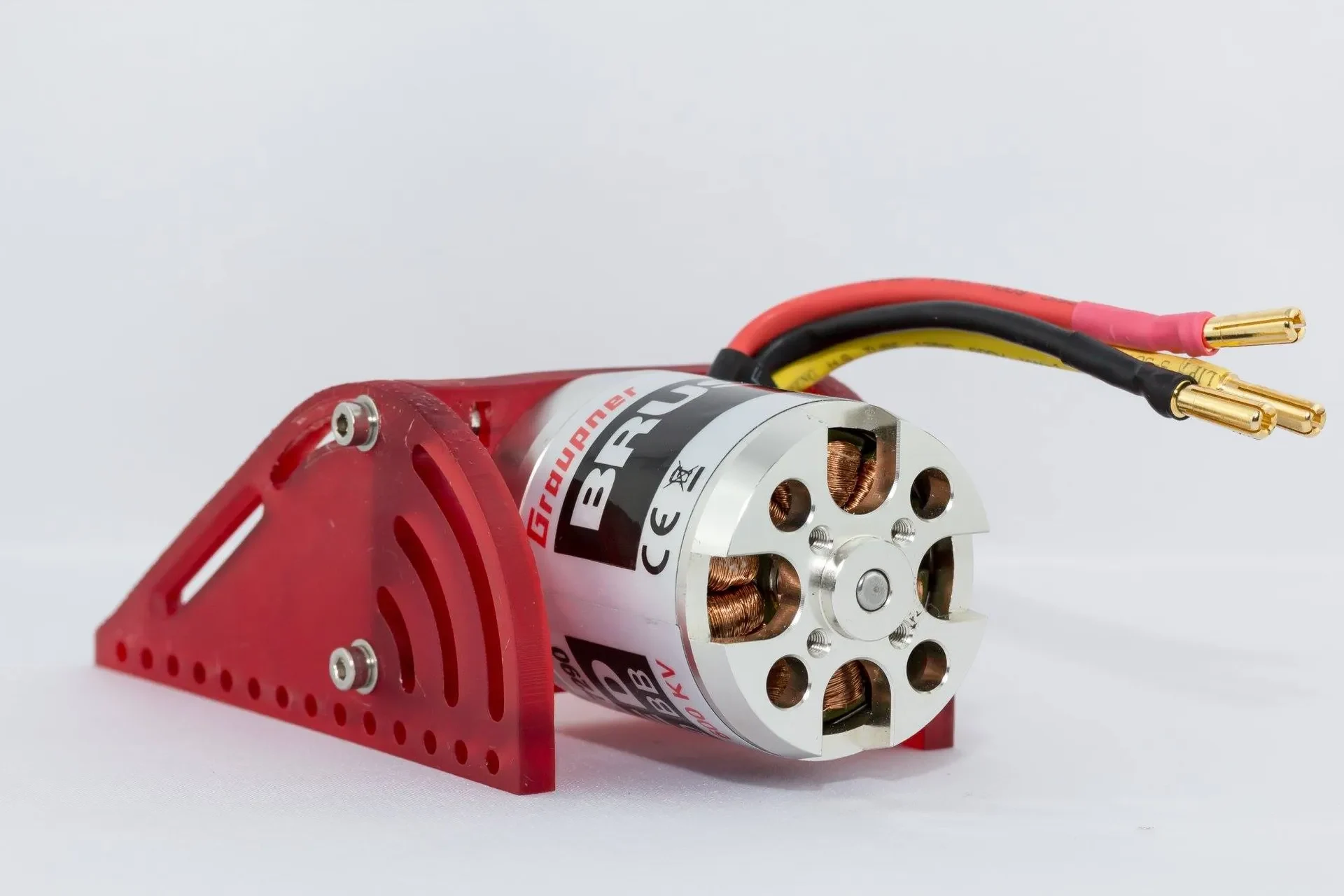

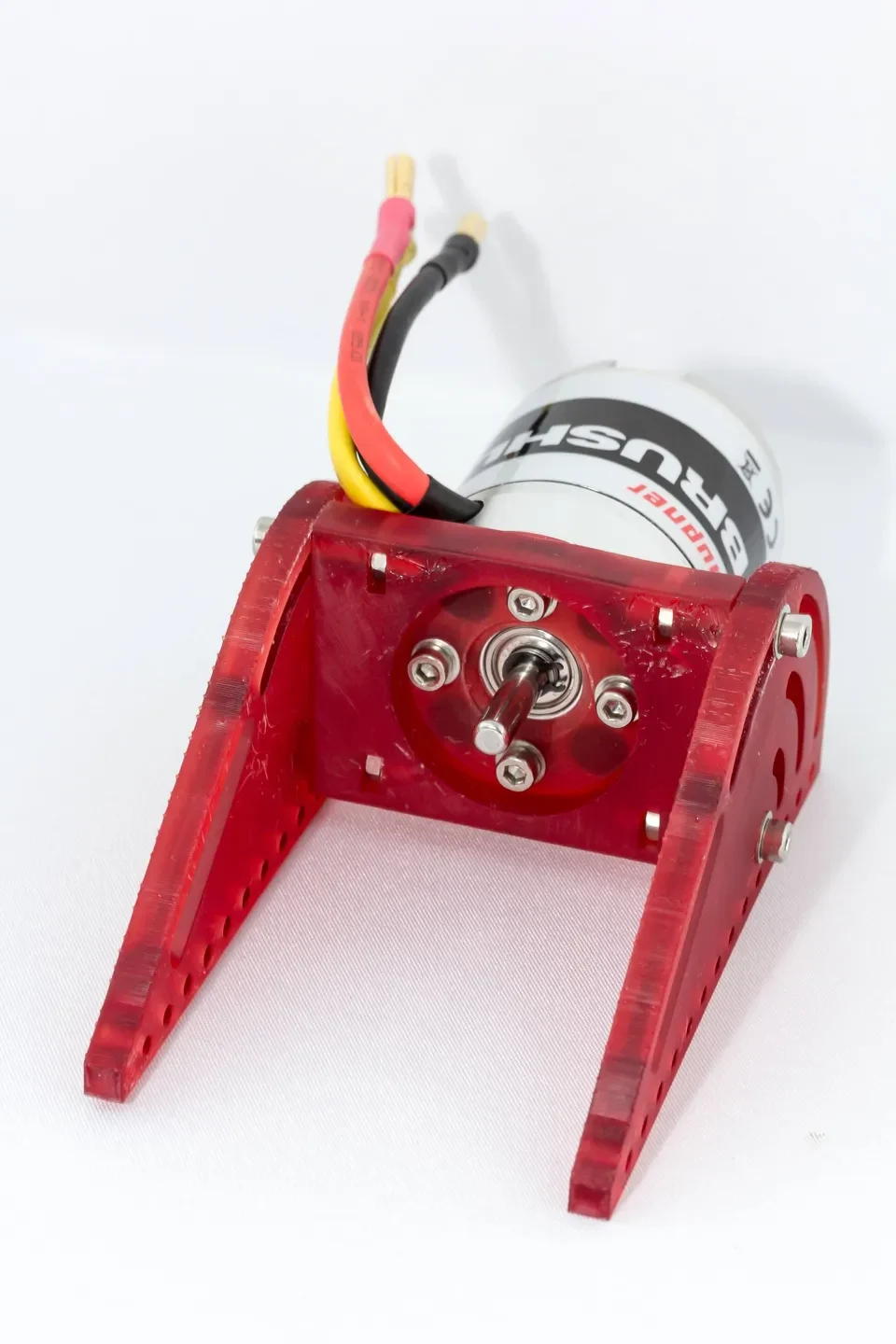

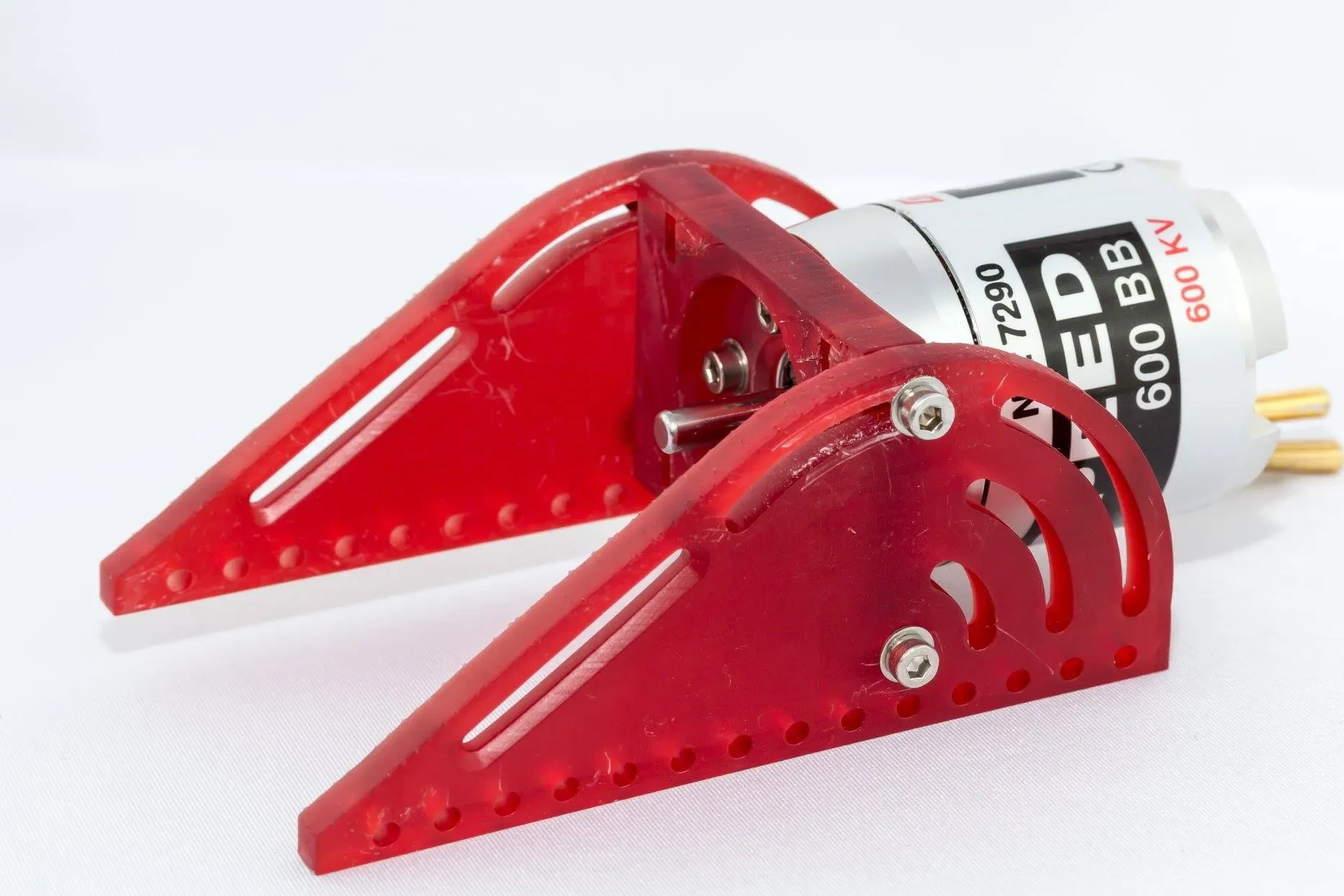

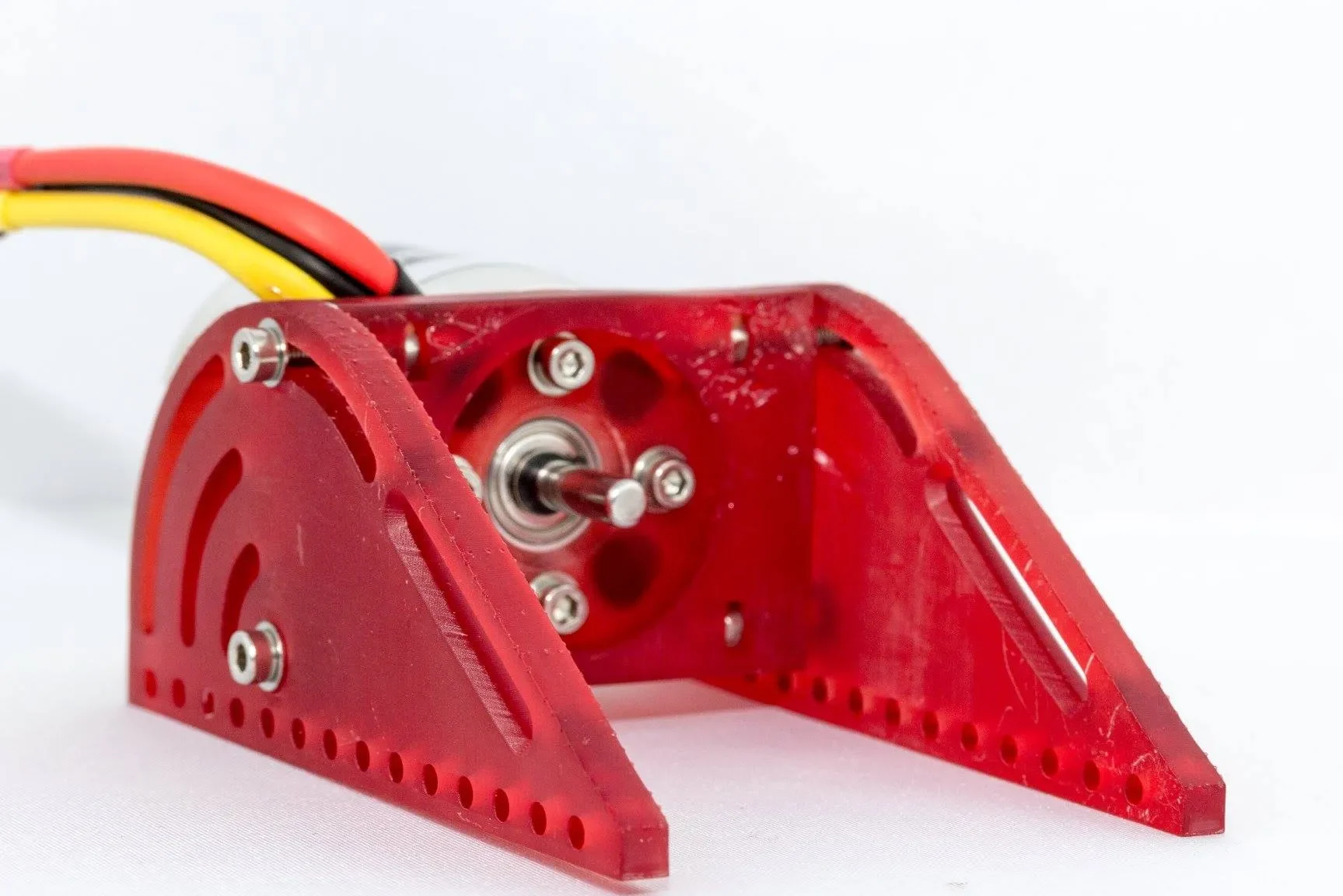

Крепление двигателя предназначено для установки двигателя Graupner Bushless Speed 600 BB, но может использоваться для многих типов бесщеточных и коллекторных двигателей с монтажным диаметром 25 мм.
В боковых стенках имеются прорезные отверстия, которые можно использовать для фиксации проводов двигателя с помощью кабельных стяжек.
Угол двигателя можно регулировать на 45 градусов.
Измеренный крутящий момент винтов должен составлять около 60 Нсм, не более!
Я распечатал детали на своем DLP-принтере Anycubic Photon, но детали сконструированы так, что их можно печатать на любом другом FDM-принтере.
Размеры крепления двигателя без отверстий для трубок водяного охлаждения:
Расстояние между внешними углами обеих боковых стенок = 65 мм.
Р��сстояние между внутренними углами обеих боковых стенок = 55 мм.
Общая длина = 105 мм.
Общая высота с установленным двигателем под углом 90° = 45 мм.
Размеры крепления двигателя с отверстиями для трубок водяного охлаждения:
Расстояние между внешними углами обеих боковых стенок = 75 мм.
Расстояние между внутренними углами обеих боковых стенок = 65 мм.
Общая длина = 105 мм.
Общая высота с установленным двигателем под углом 90° = 45 мм.
Размеры крепления двигателя небольшие:
Расстояние между внешними углами обеих боковых стенок = 58 мм.
Расстояние между внутренними углами обеих боковых стенок = 50 мм.
Общая длина = 80 мм
Общая высота с установленным ��вигателем под углом 90° = 45 мм.
Что вам нужно:
4 винта с шестигранной головкой M3x16
4 шестигранных гайки M3
4 шайбы М3
4 винта с шестигранной головкой M3x8 для крепления двигателя
