CNC Зажимы

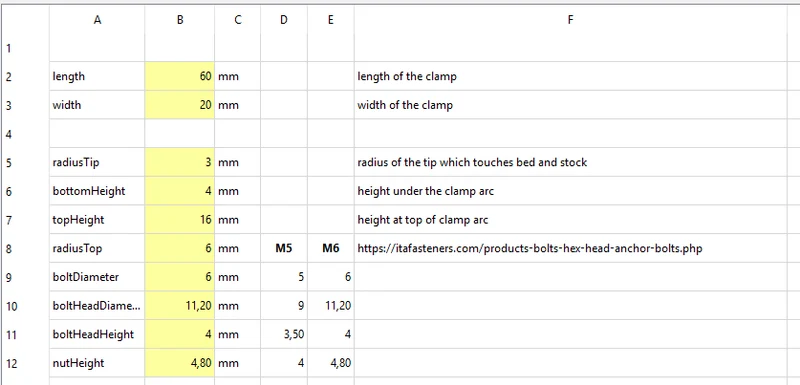

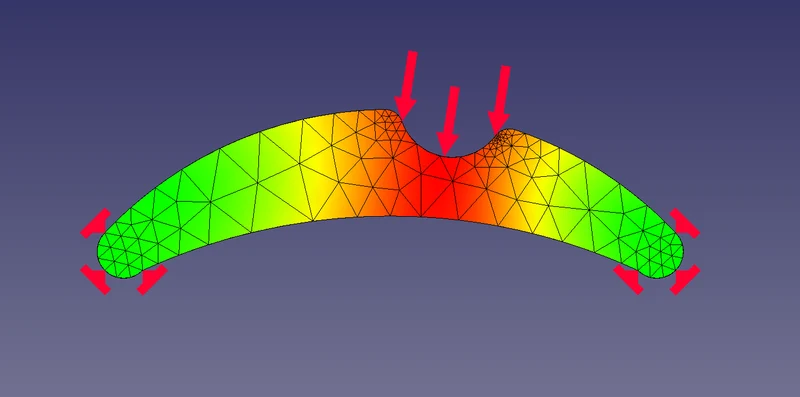

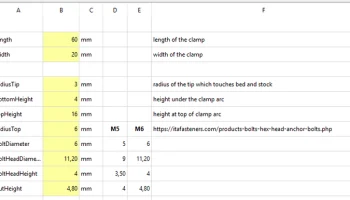

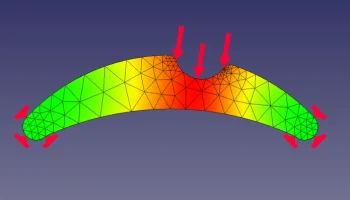

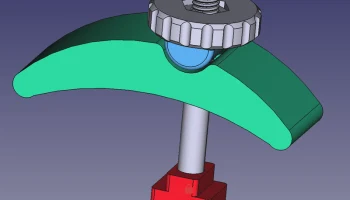

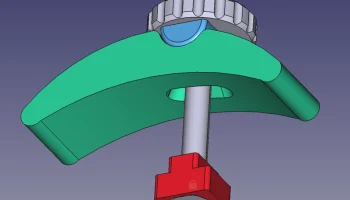

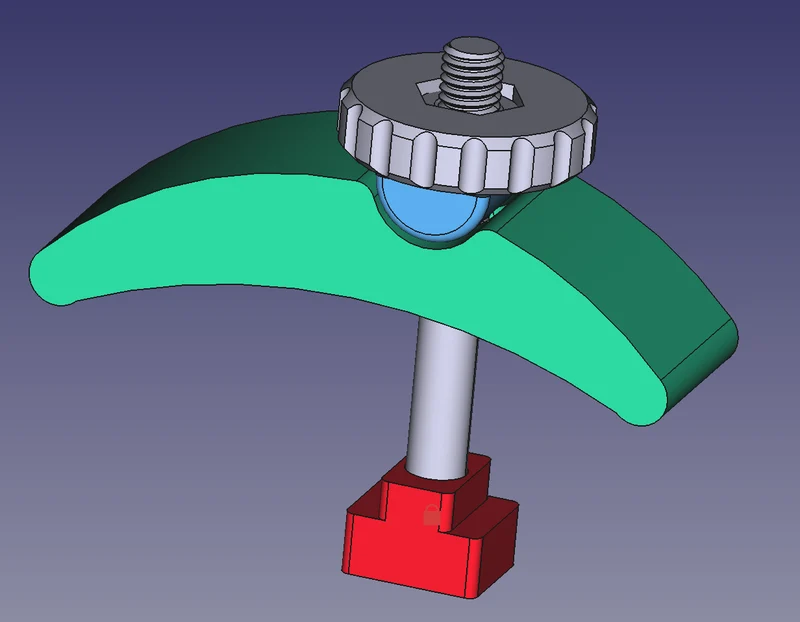

Эти прижимные устройства разработаны специально для крепления заготовок на слотовой платформе станков с числовым программным управлением (CNC). Параметрический FreeCAD-модель позволяет легко настраивать параметры, такие как длина, ширина и другие размеры. Зажим асимметричен, что дает возможность варьировать силу зажима в зависимости от расположения болта.

Особенности и назначение

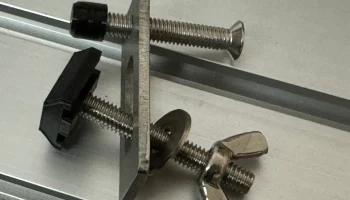

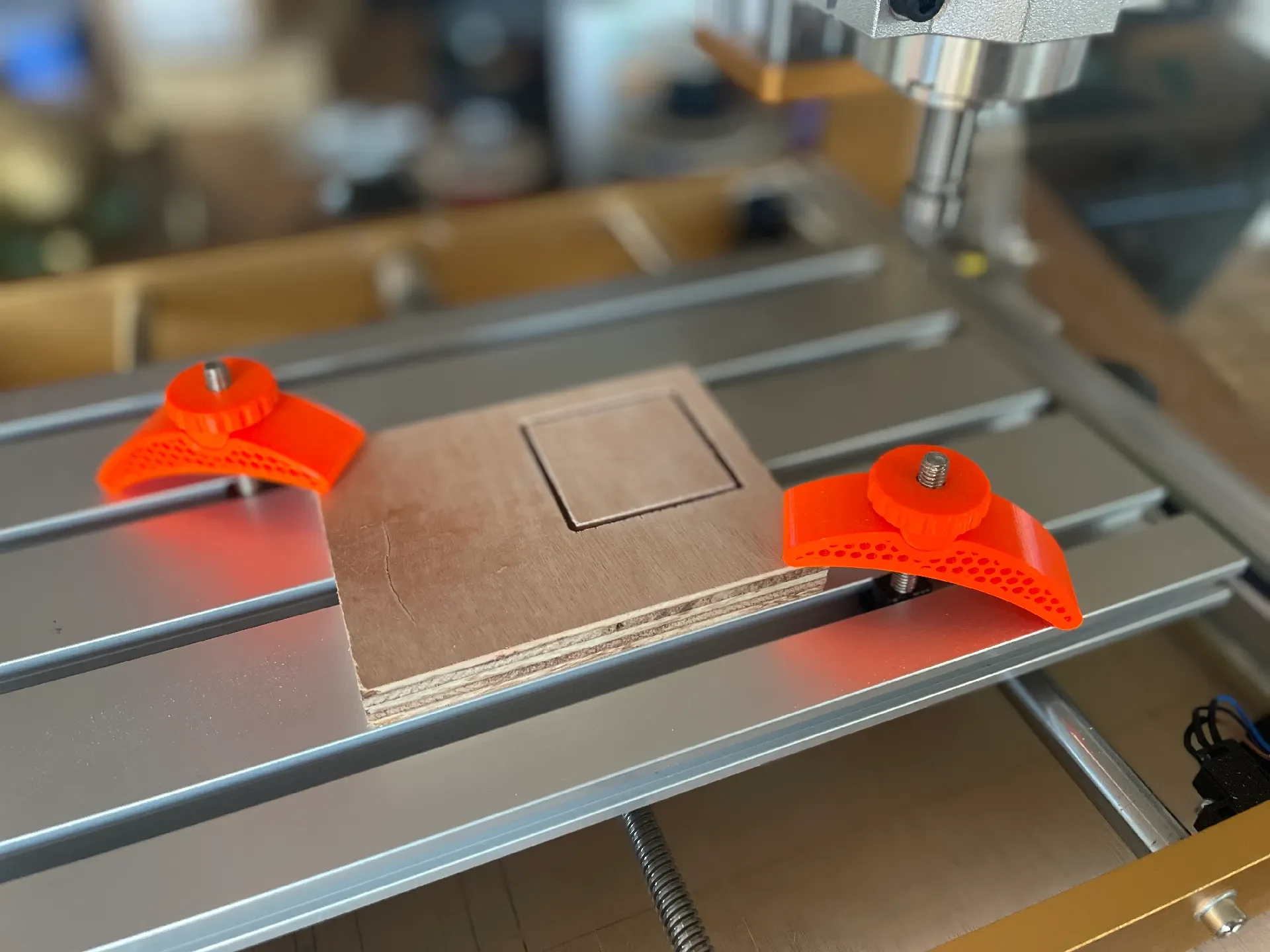

Модель обеспечивает надежное крепление заготовки во время обработки на станках CNC. Благодаря возможности тонкой настройки размеров, она подходит для различных задач и типов материалов. Замена стандартной бабочки на колесо расширяет диапазон регулировки высоты зажима.

Печать и сборка

Все компоненты печатаются без необходимости использования поддерживающих структур. При печати ориентируйте деталь 2 и 3 так, чтобы их большие плоскости были направлены вниз, а зажим располагайте вертикально. Часть 3 имеет слой толщиной 0.2 мм между двумя углублениями, который можно легко удалить после печати, вставив болт.
