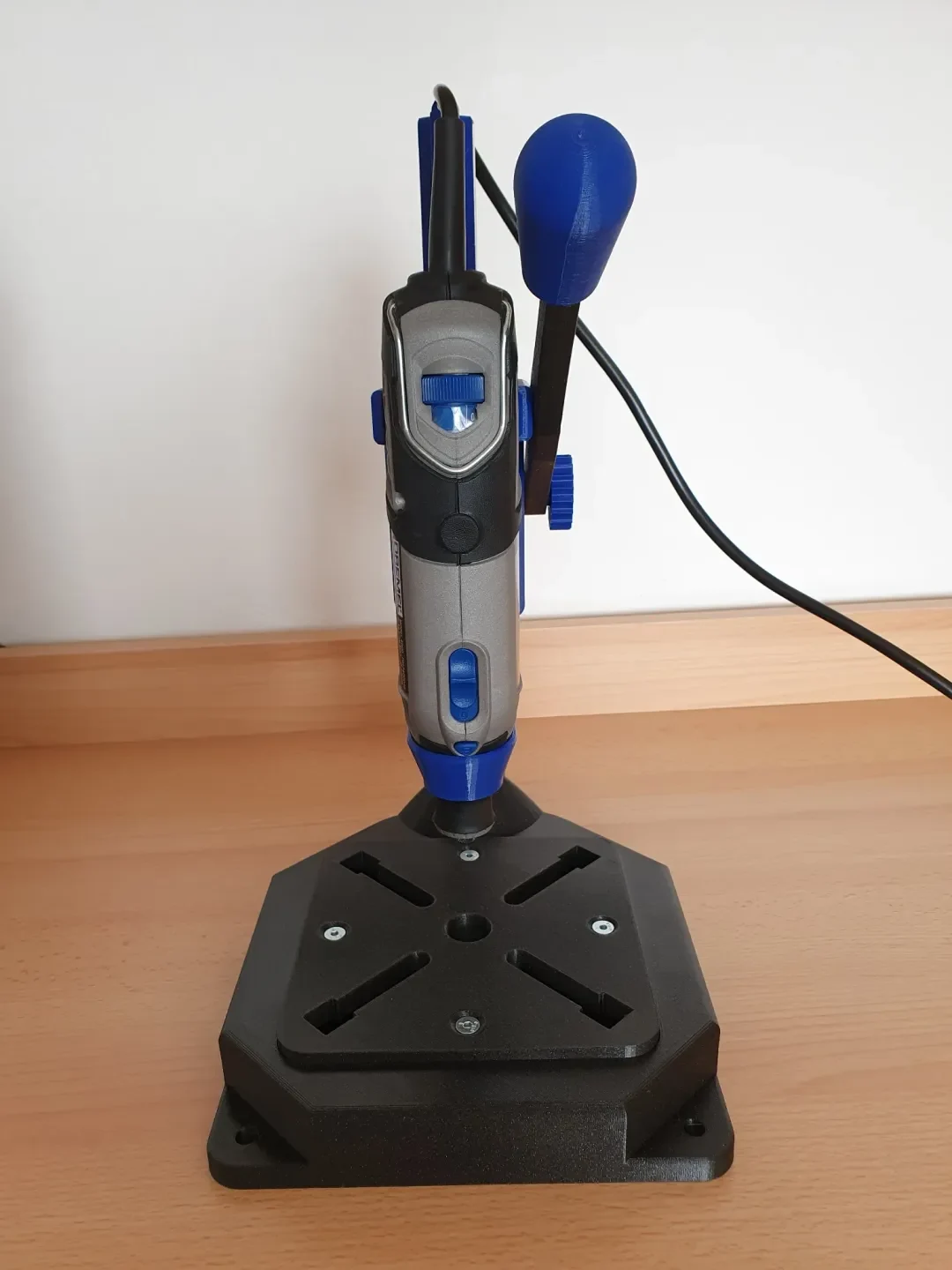

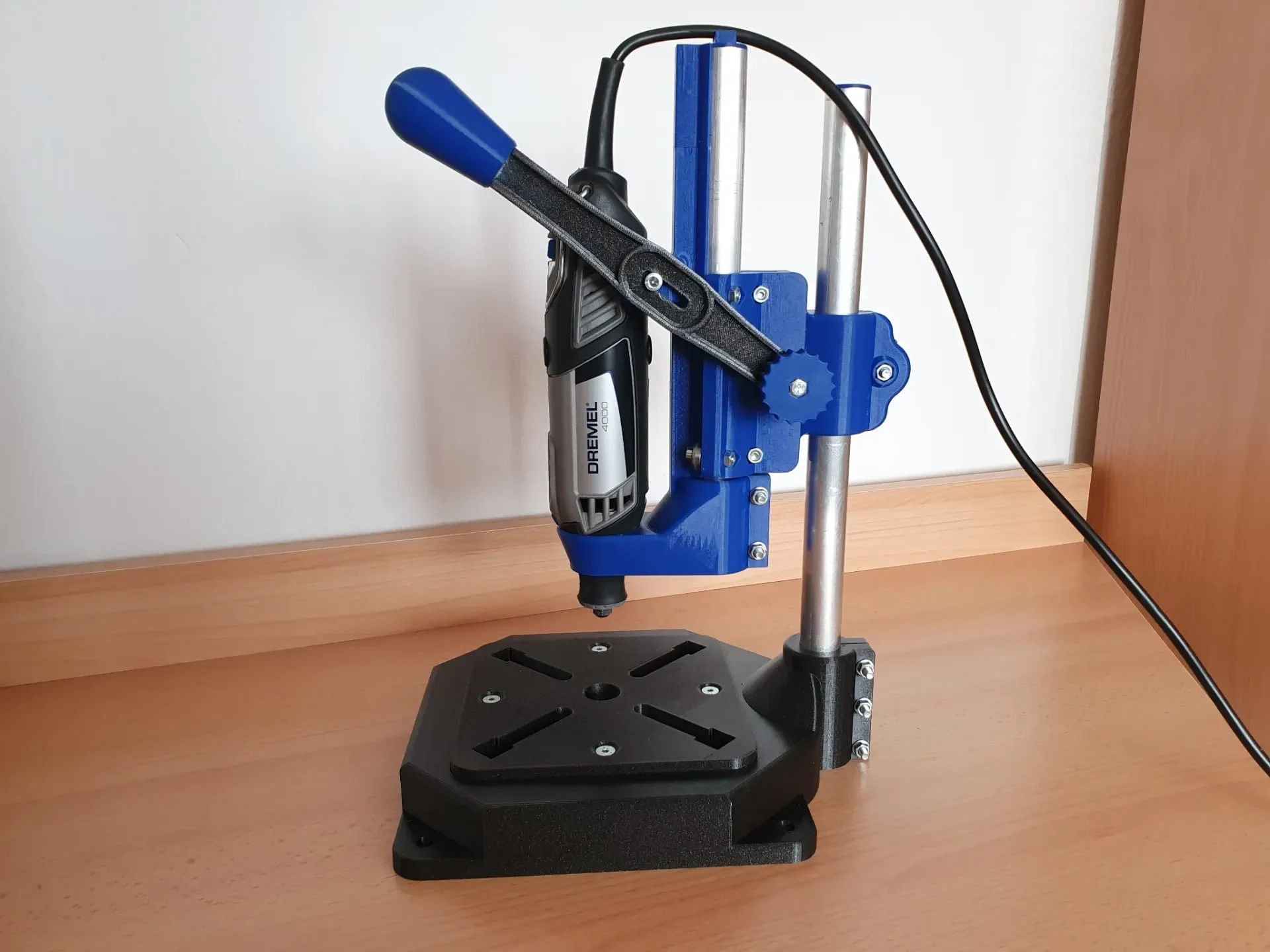

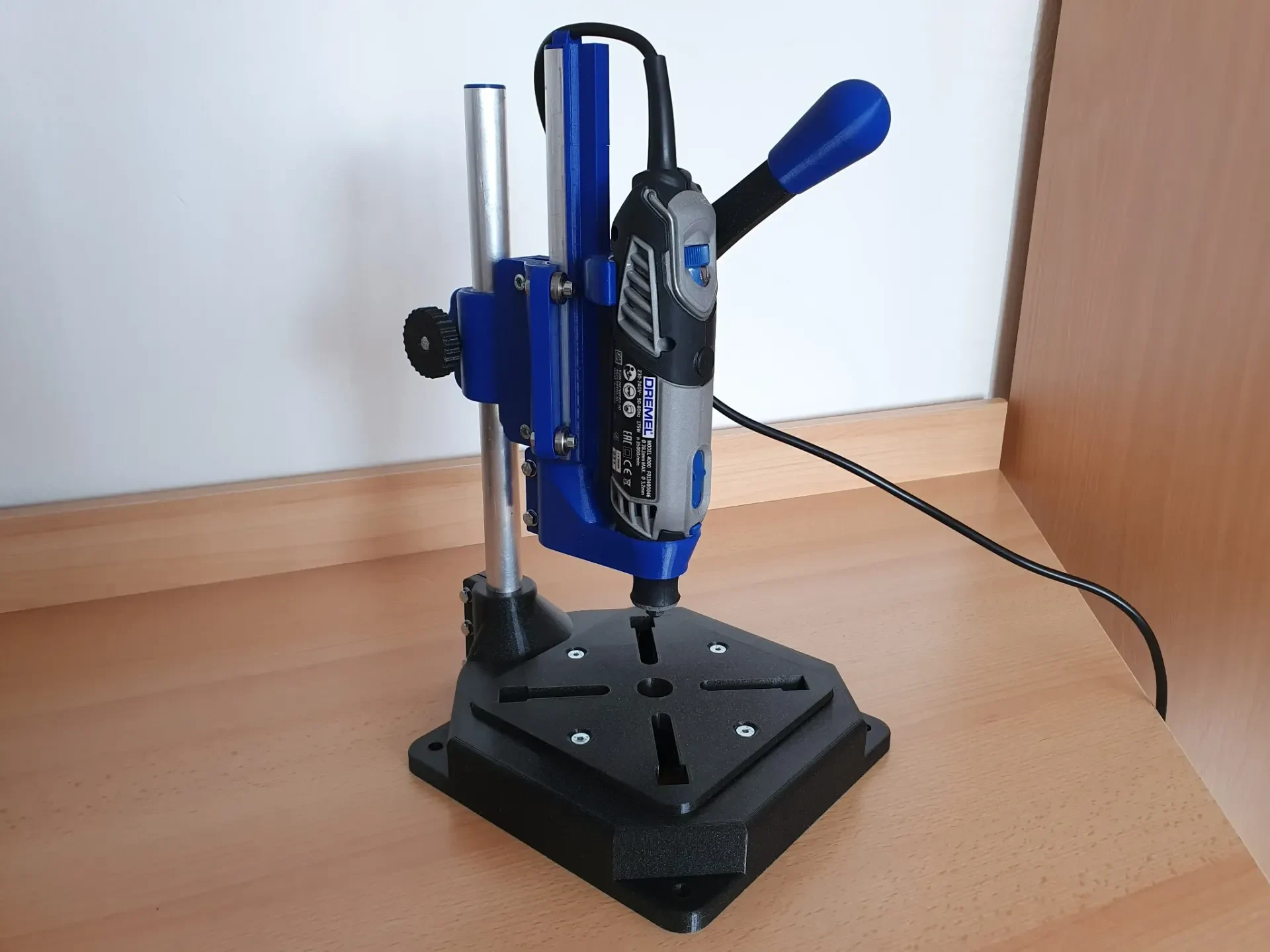

Сверлильный станок ДРЕМЕЛЬ

Эта модель представляет собой РЕМИКС модели 3Deddy из Thingiverse: https://www.thingiverse.com/thing:4148260.

Он модифицирован для соответствия принтеру Prusa MK3S+ и имеет несколько улучшений:

Основание меньшего размера, поэтому его можно разместить на платформе принтера.

Разделенная пластина на основании, поэтому вы можете печатать ее прямо на кровати, и она будет иметь красивую плоскую поверхность.

Разделенный держатель Dremel 4000 для установки н�� принтер.

Заглушка для трубы

Модифицированная направляющая кабеля

Настройки печати

ПЭТГ

0,2 мм

15% заполнение

Для большинства частей необходимы опоры

Спецификация:

Алюминиевая (или стальная) труба — 22 х 2 мм (отрезаем 2 куска: 350 мм и 250 мм)

Подшипники 625ZZ — 5 х 16 х 5 мм (6х)

Гайки M5 (13 шт.)

Шайбы M5 (11x)

Винты с шестигранной головкой:

М5 х 45 (1x)

М5 х 30 (6x)

Винты с шестигранной головкой под торцевой ключ:

М5 х 30 (3x)

М5 х 20 (4x)

М5 х 15 (1x)

Винты с плоской шестигранной головкой:

М5 х 20 (4x)

М2 х 6 (1)

Вы можете купить детали в Accu Components: BOM.

Сборка:

Прикрепите пластину к основанию с помощью 4 винтов с плоской шестигранной головкой:

Прикрепите трубу диаметром 350 мм к основанию с помощью винтов М5 х 30 (3 шт.), гаек М5 (3 шт.) и шайб (6 шт.):

Соберите подшипники и вертикальную направляющую с помощью винтов с шестигранной головкой M5 x 20 (4 шт.), M5 x 30 (2 шт.) и 6 гаек:

Прикрепите трубу диаметром 250 мм к держателю Dremel с помощью винтов М5 х 30 (2 шт.), гаек М5 (2 шт.) и шайб (4 шт.):

Прикрепите верхнюю крышку к держателю Dremel и трубе диаметром 250 мм с помощью винта с шестигранной головкой M5 x 30, затем закрепите направляющую кабеля с помощью винта M2:

Наденьте вертикальную направляющую на трубу держателя Дремеля:

Прикрепите вертикальную направляющую к трубе диаметром 350 мм на основании с помощью стопорной ручки вертикальной направляющей, винта M5 x 45 и гайки. Затем добавьте заглушку в верхнюю часть трубы:

Склейте рычаг и подготовьте стопорную ручку для рычага, винт с шестигранной головкой M5 x 30, шайбу и гайку:

Соберите рычаг (винт М5 х 15):

Установите ДРЕМЕЛЬ:
