tslot stud и звездообразная ручка(GB15180/minicnc 3018 pro)

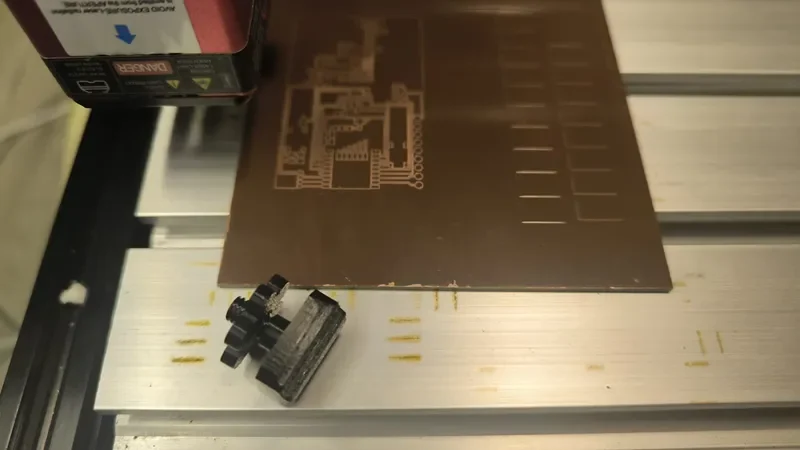

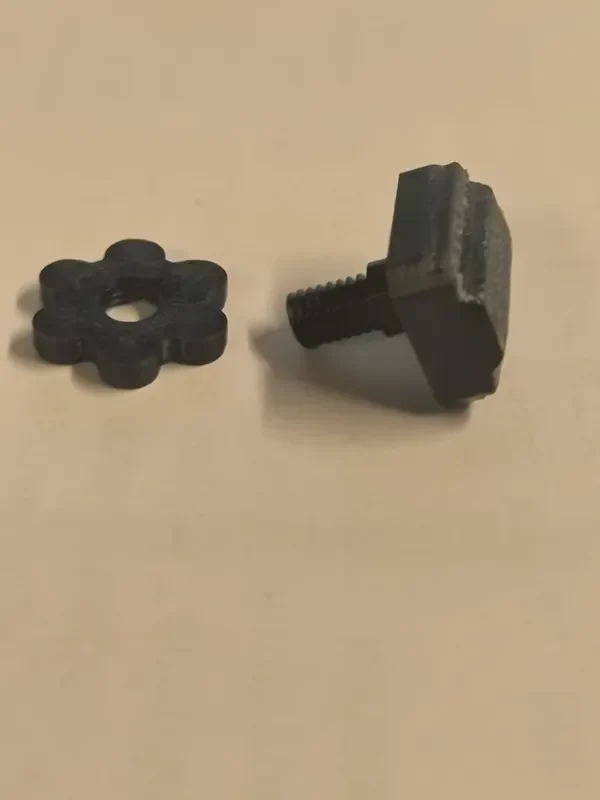

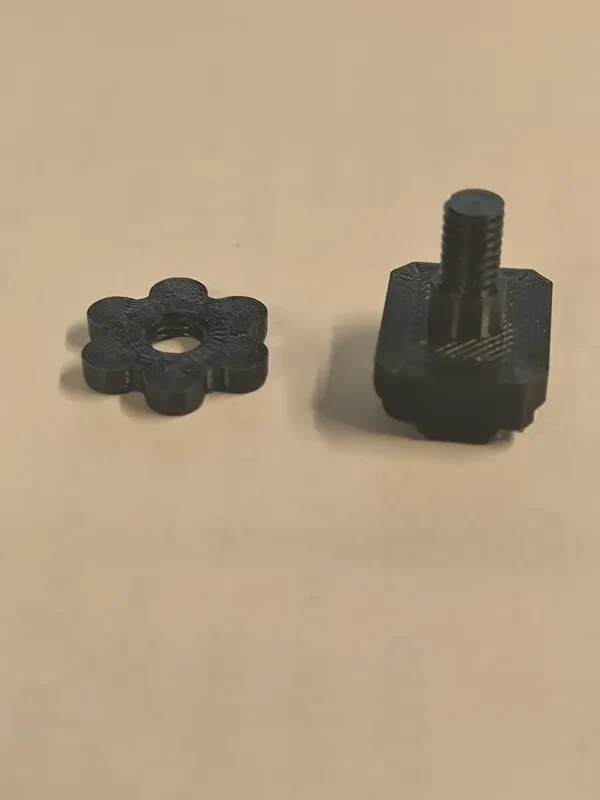

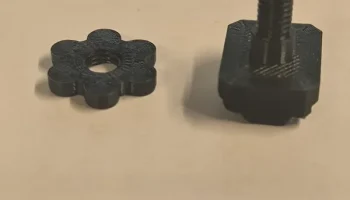

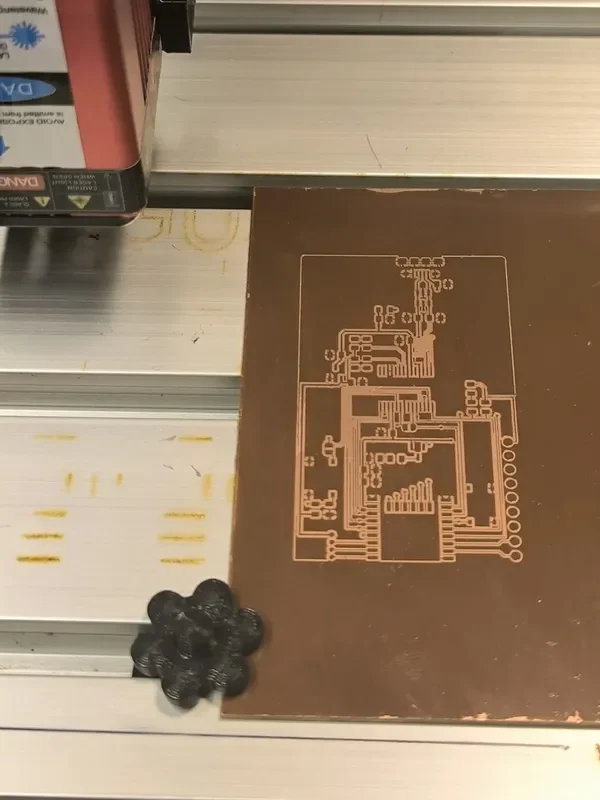

Это полностью печатаемая деталь для крепления на алюминиевой платформе мини-CNC 3018 / 3018 Pro. Подходит под профиль GB15180, имеет отверстие 8 мм. Не требуются металлические болты или T-образные гайки.

Как работает

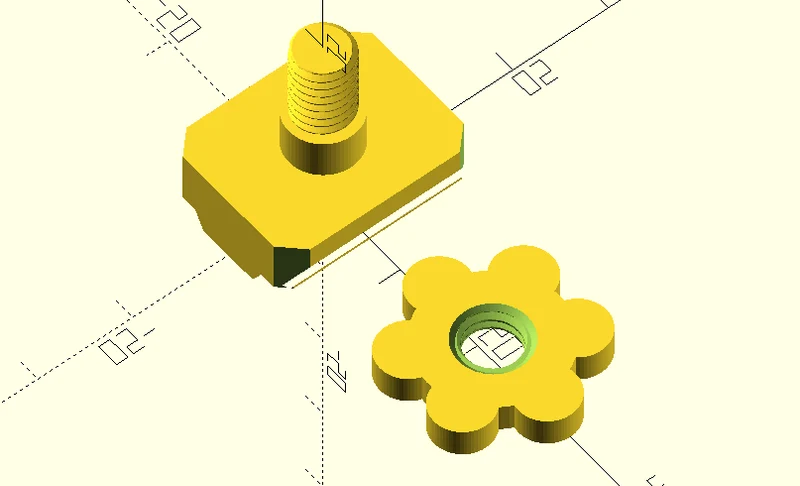

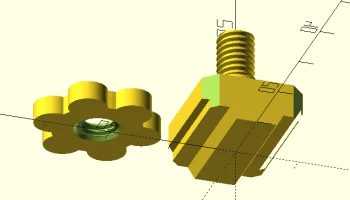

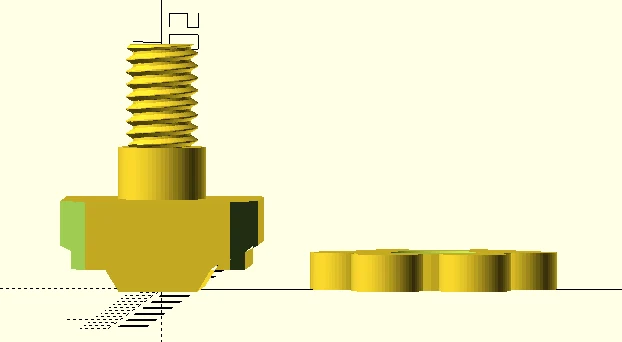

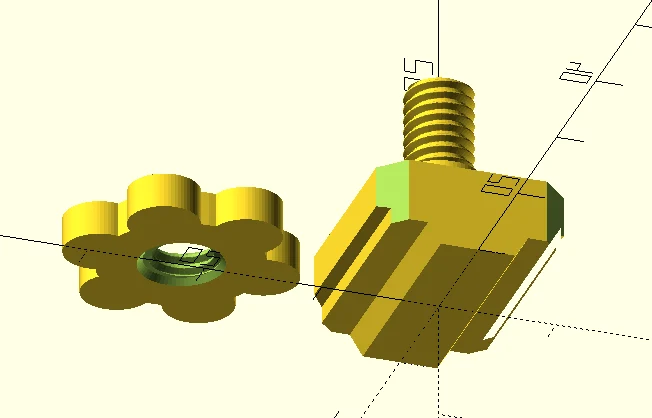

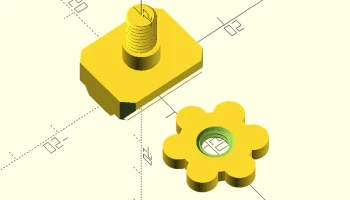

Голова следует форме поперечного сечения паза. Она опирается на нижние края паза и опускается вдоль наклонных стенок до центра, обеспечивая плотную посадку и предотвращая вращение. Неподсоединённый участок диаметром 7,2 мм проходит через паз размером 8 мм. Резьба M6 начинается чуть ниже поверхности платформы.

Настройки печати (рекомендуемые)

— Материал: PETG.
— Высота слоя: 0,12 мм для чистых резьбовых соединений.
— Крепёж: печать вертикально, головкой вниз. Поддерживающие деревья могут помочь при печати наклонных поверхностей.
— Звёздочка-кнопка: печать горизонтально.

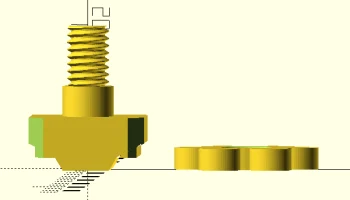

Настройка параметров (OpenSCAD)

— CLAMP_THK: толщина части, которую зажимаете; длина крепежа зависит от неё.
— CLR: зазор относительно каждого паза (0,4 мм для PETG). Используйте 0,3 мм, если слишком свободно, 0,5 мм, если плотно.
— EXT_MAJ, INT_MAJ: соответствие резьбы. Регулируется шагами по 0,1 мм.
— SLOT_PTS: форма поперечного сечения паза, если отличается от стандартного профиля.
