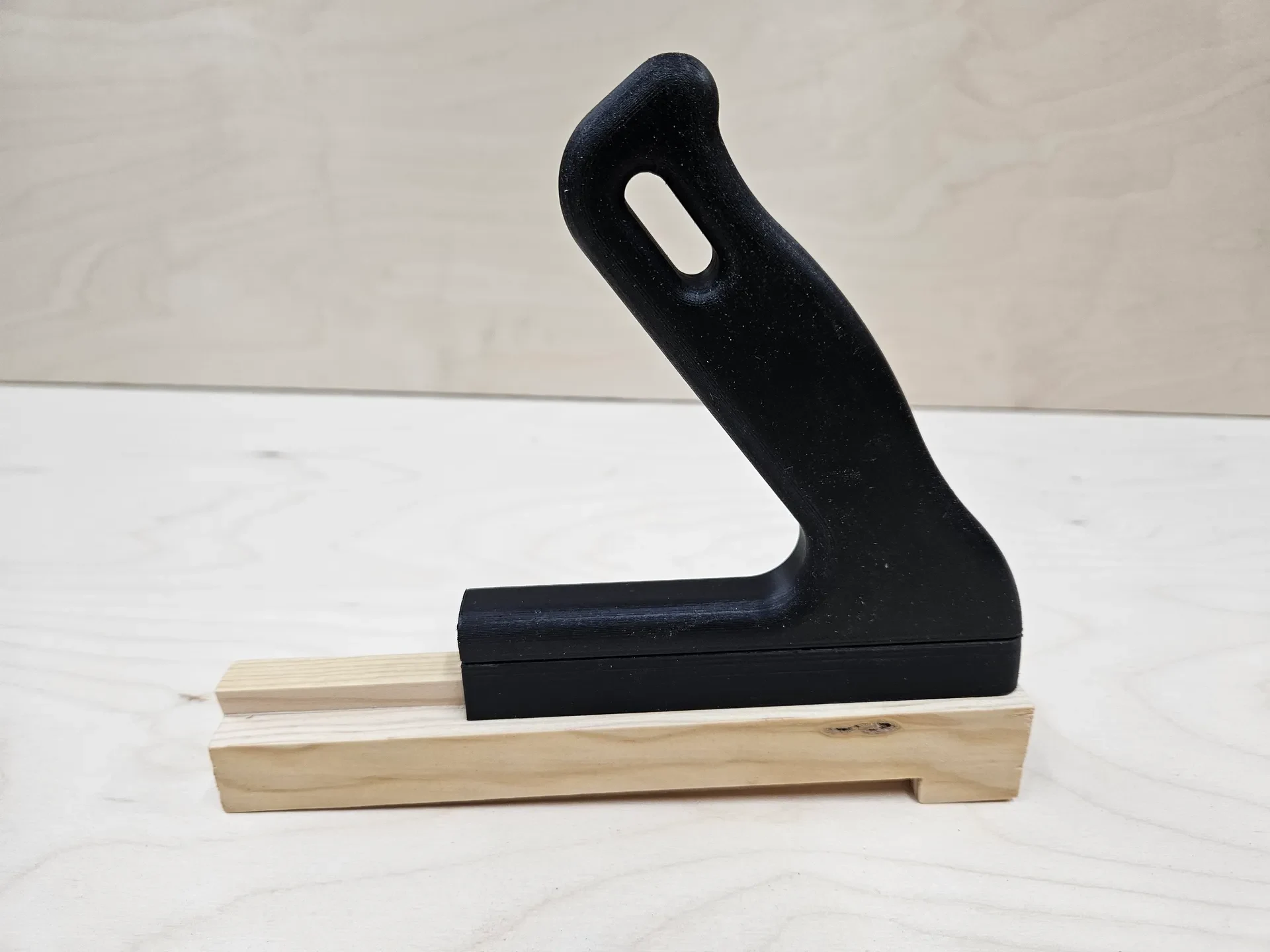

Ручка нажимного блока "ласточкин хвост"

О программе

Мне нужен жертвенный толкатель с ручкой многоразового использования, чтобы было легко изготовить сразу кучу жертвенного материала, используя при этом меньше материала. Я думаю, что ручка «ласточкин хвост» решит эти проблемы.

Особенности

Быстрая замена: просто снимите блок, когда он разжевывается, или если вам нужны блоки разной толщины в зависимости от ситуации.
Не нужно беспокоиться о том, чтобы не повредить лезвия. В других ручках используются винты снизу.
Легко пакетировать много блоков. Они также используют меньше материала и занимают меньше места для хранени��. Сделайте связку, разной ширины, высоты каблука и быстро поменяйте ручку на ту, которая вам нужна.

Печать

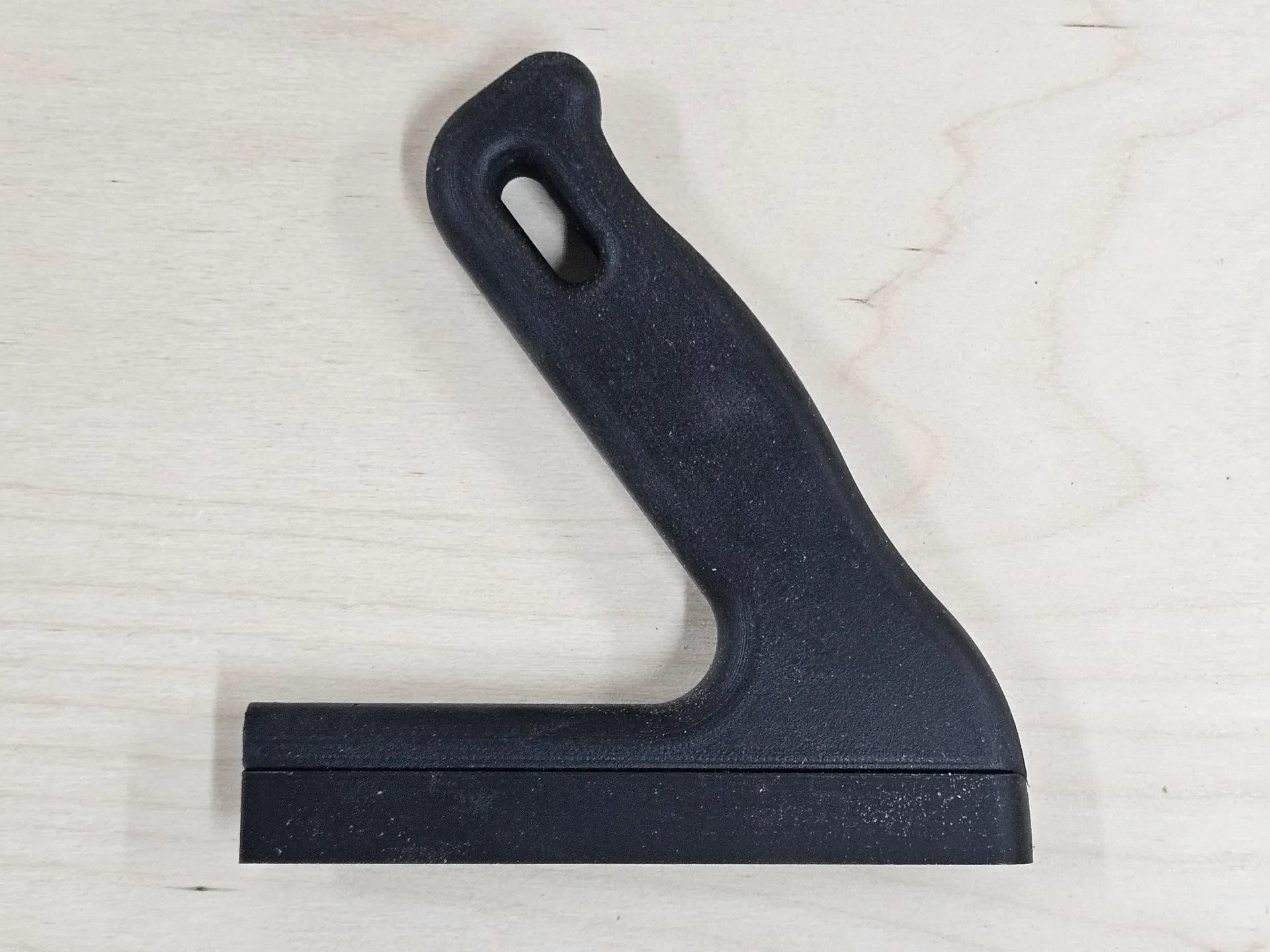

Модель разделена на две части для достижения оптимальных поверхностей. Для склеивания двух частей рекомендуется использовать эпоксидную смолу. Подставки рекомендуются для получения гладких скруглений на ручке, но они минимальны.

Сборка

Снимите опоры, а затем смажьте эпоксидной смолой канавку в верхней части детали «ласточкин хвост». Сожмите две части вместе и скрепите их кусочком малярной ленты, пока они не затвердеют.

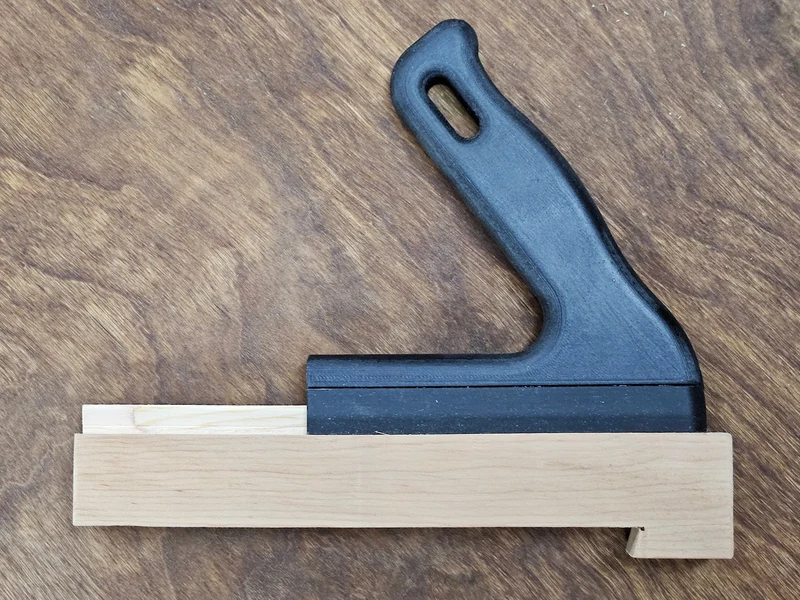

Жертвенные блоки

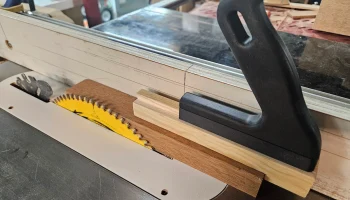

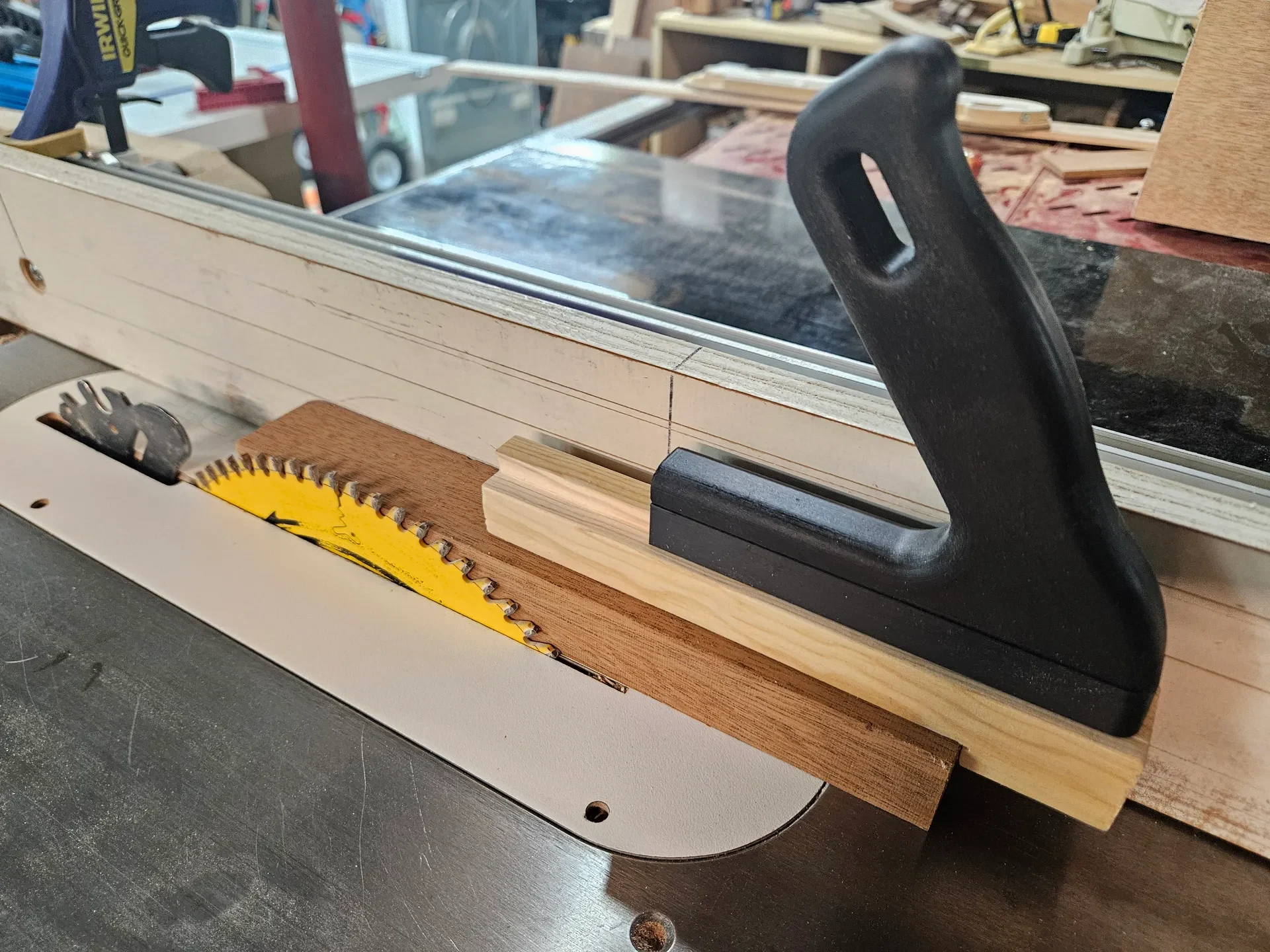

Это можно сделать с помощью настольной пилы или фрезерного стола с использованием фрезы Matchfit. Стол фрезерного станка п��още всего отрегулировать для идеальной подгонки, но я разрезал свой на настольной пиле, всего несколько раз переместив упор, чтобы добиться плотного прилегания. При резке на настольной пиле проще всего сначала отрезать углы, а затем обрезать заплечики под углом 90° для плотного прилегания.

Вы можете оторвать длинный кусок дерева, а затем разрезать его на более мелкие части, чтобы получить сразу несколько блоков.

Вы можете распечатать шаблон размет��и «ласточкин хвост», чтобы облегчить установку забора. Отрежьте его по размеру, а затем отрегулируйте, чтобы обрезать по линии.

Дополнительные шаги

Я решил опрыскать свой пластидипом, чтобы придать ему хороший прорезиненный захват после шлифовки. гладкий.
