Подложка для станка с ЧПУ 3018

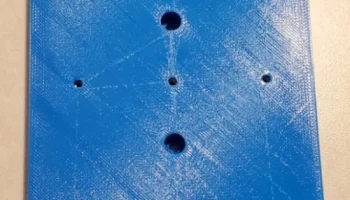

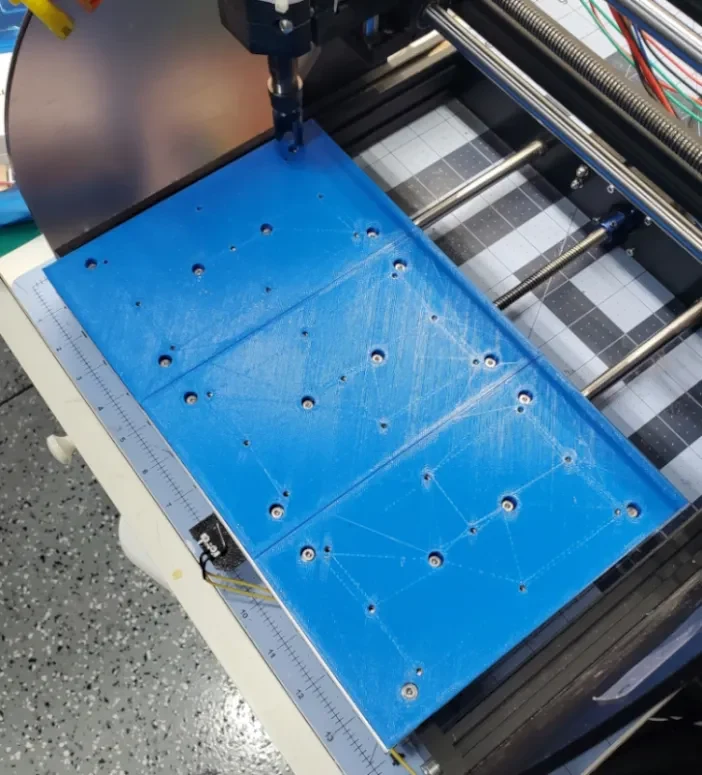

Это трехсекционный держатель для фрезерного станка 3018 с резьбовыми вставками для крепления заготовок. Каждая секция имеет шесть отверстий под винты M3 для надежной фиксации к рабочей поверхности станка. Верхняя поверхность секции толщиной 2.5 мм позволяет качественно обработать деталь после установки. Винты M3 расположены так, чтобы их шляпки находились примерно в 4 мм от верхней плоскости перед обработкой.

Особенности и назначение

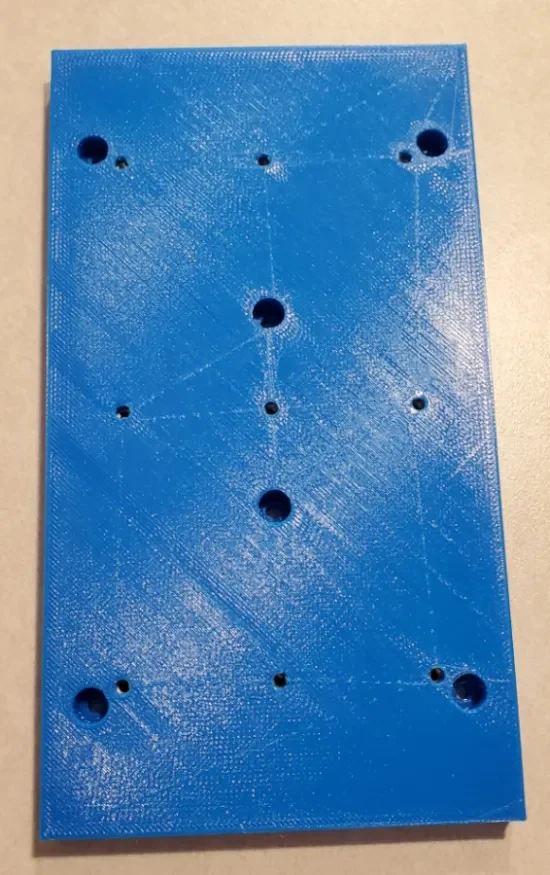

Каждая секция оснащена девятью пазами для M3 бронзовых втулок снизу, которые устанавливаются до монтажа держателя на станок. Втулки фиксируются холодным способом, без нагрева. Всего предусмотрено 27 точек зажима, обеспечивающих надежную фиксацию заготовки при обработке.

Печать и сборка

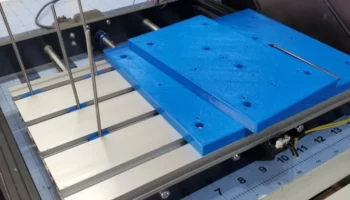

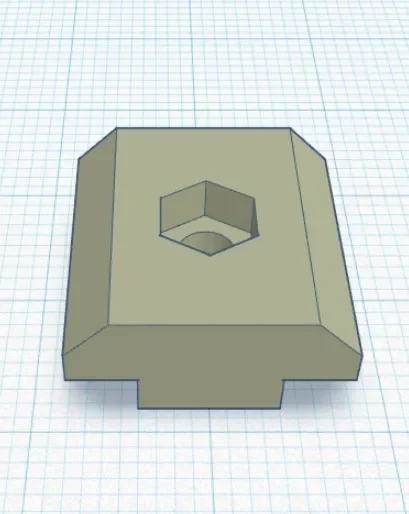

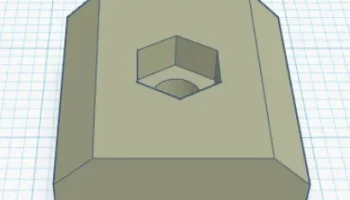

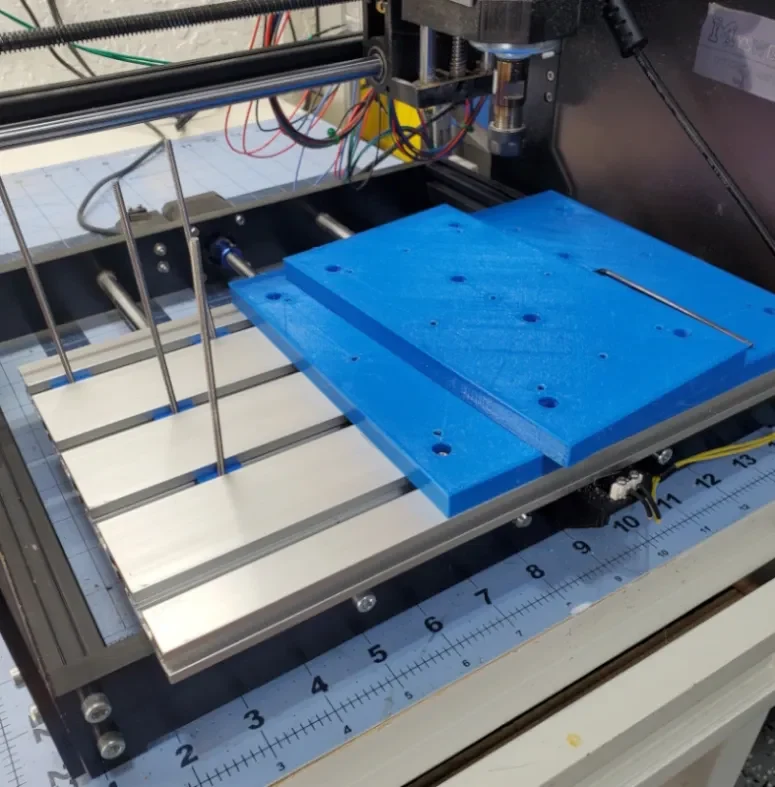

Требуется около 45 метров филамента на каждую секцию, всего – почти половина катушки. При установке рекомендуется использовать временные крепежные элементы (шпиндели M3) для точной центровки T-образных гаек перед окончательной затяжкой винтов. Подробности сборки описаны в инструкции.
