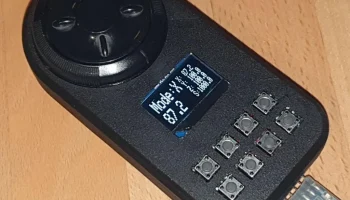

Ручное колесо с ЧПУ Jog & Shuttle / Подвеска............

Я разработал этот маховик для своего фрезерного станка с ЧПУ, сделанного своими руками, полностью с нуля, используя OpenScad.

С помощью OpenScad и включенных в исходный код САПР примечаний вы можете легко адаптировать проект для своих нужд, например. для соответствия различным размерам дисплея, поворотного колеса или клавиатуры.

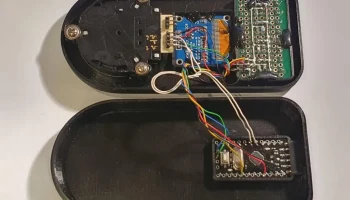

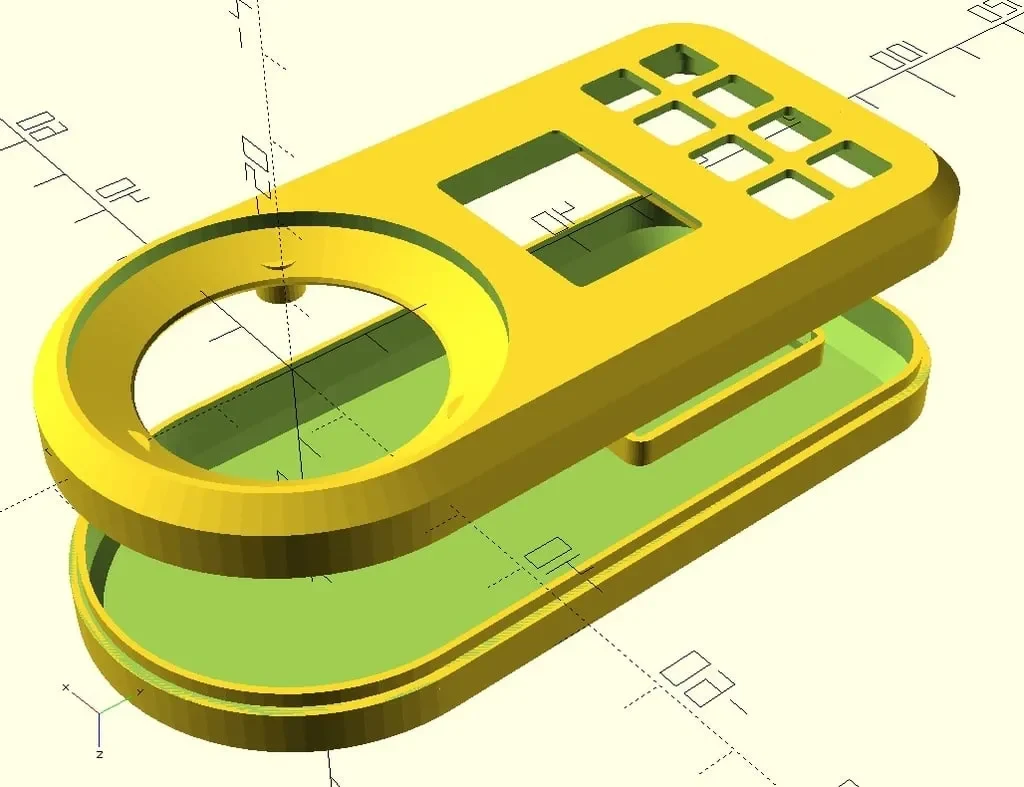

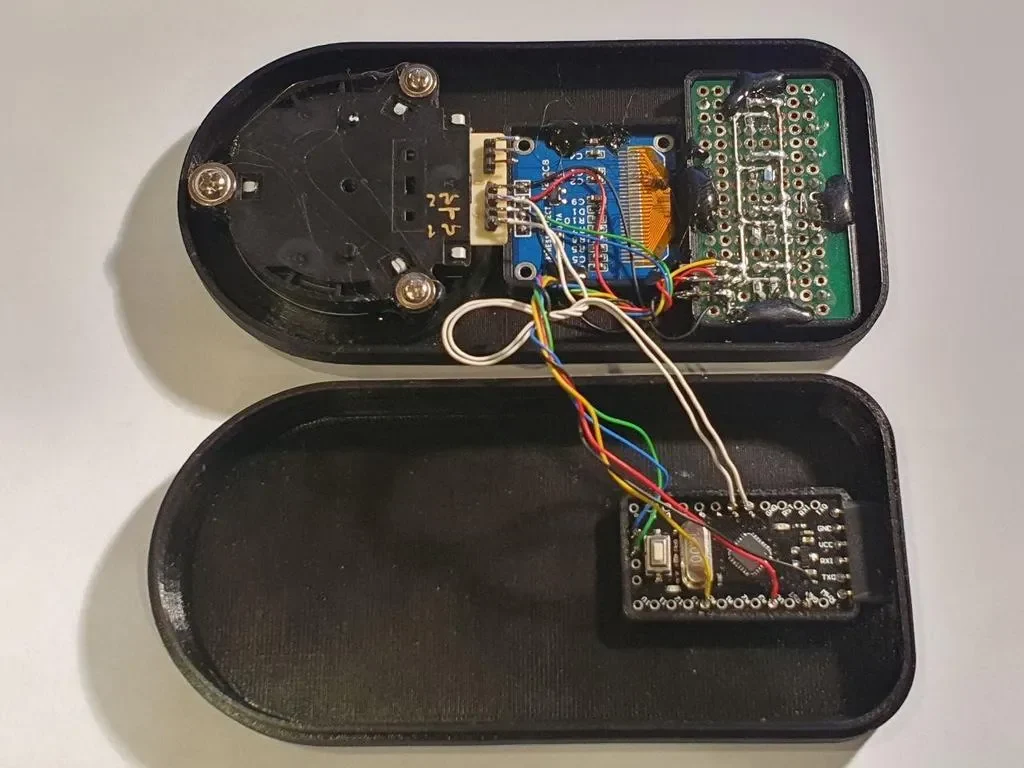

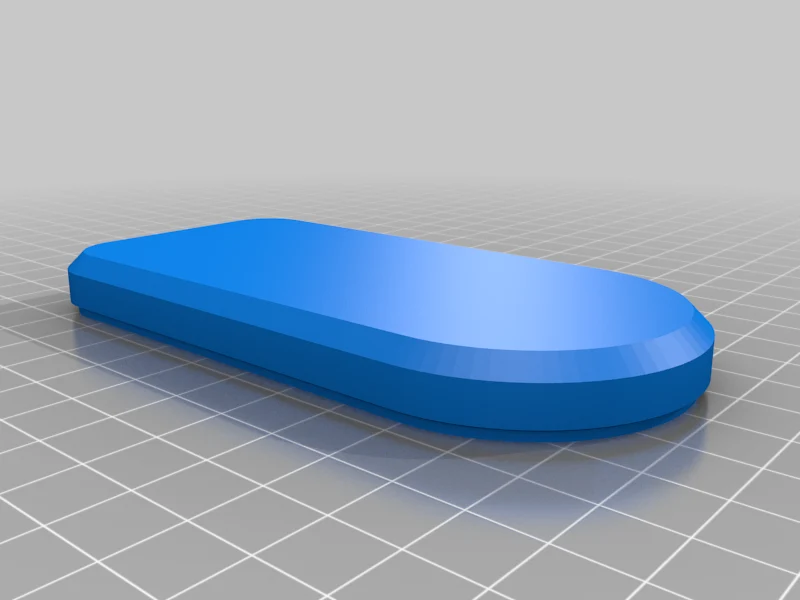

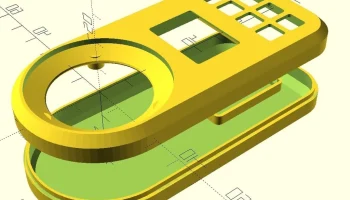

Корпус состоит из верхней и нижней частей, которые содержат электронные компоненты:

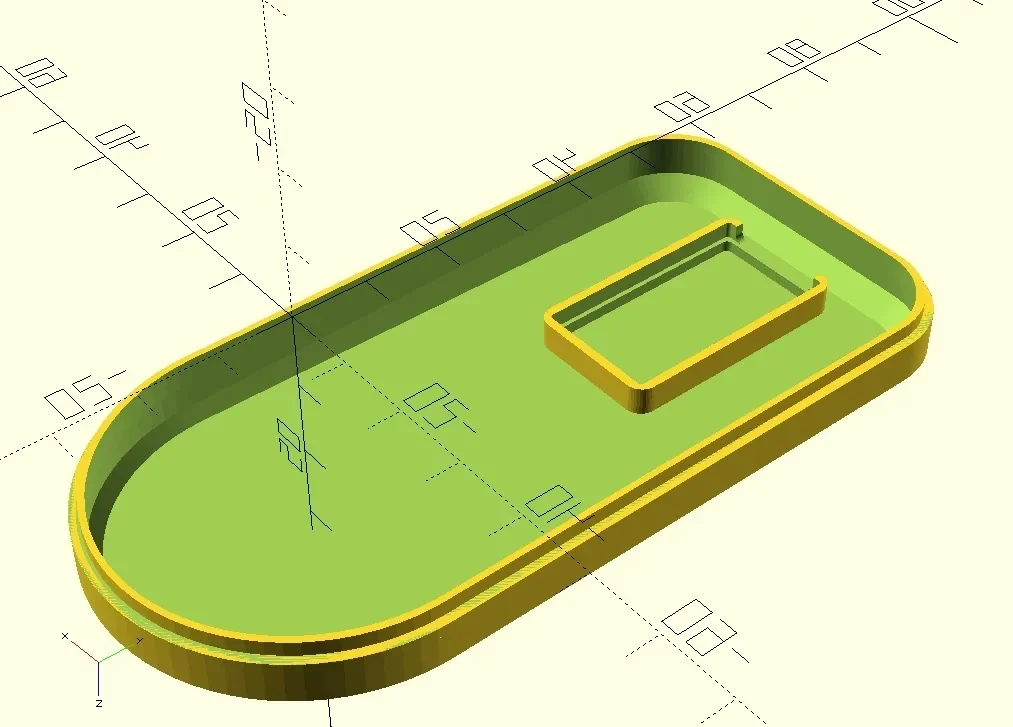

А) Нижняя оболочка содержит:

Микроконтроллер Arduino Pro Mini

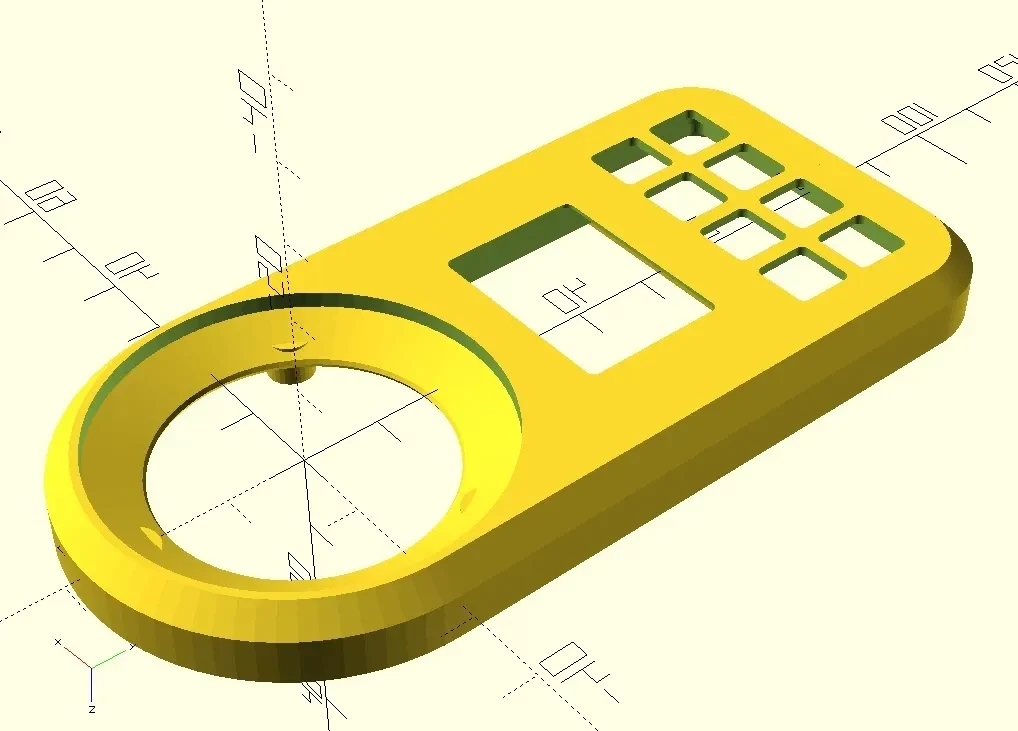

Б) Топ Шелл содержит:

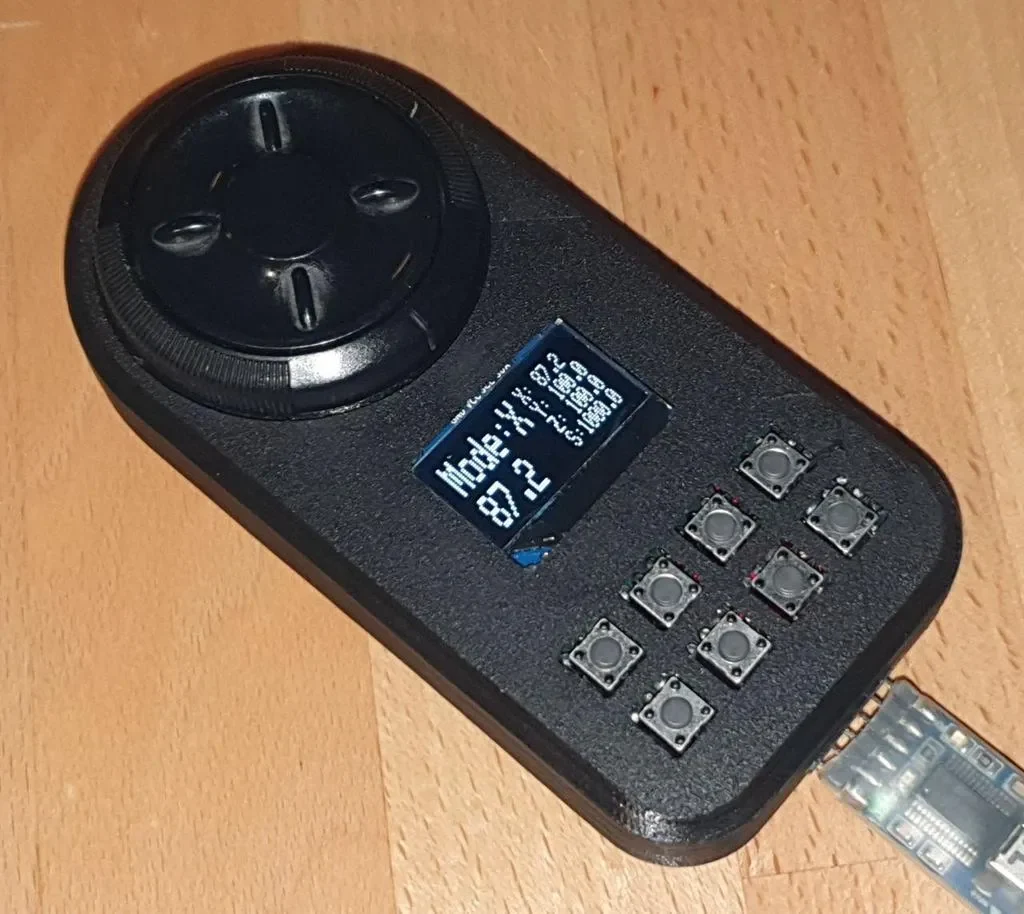

Монохромный дисплей OLED 0,91 дюйма (интерфейс I2C)
Колесо Jog & Shuttle от Mitsumi, взятое из старого пульта от видеомагнитофона Panasonic.
Клавиатура из 8 кнопок на небольшой печатной плате.

Код Arduino обрабатывает все и взаимодействует с контроллером станка с ЧПУ с помощью G-кодов через последовательный порт.
