Педаль для гитары ABY - Почему

Описание

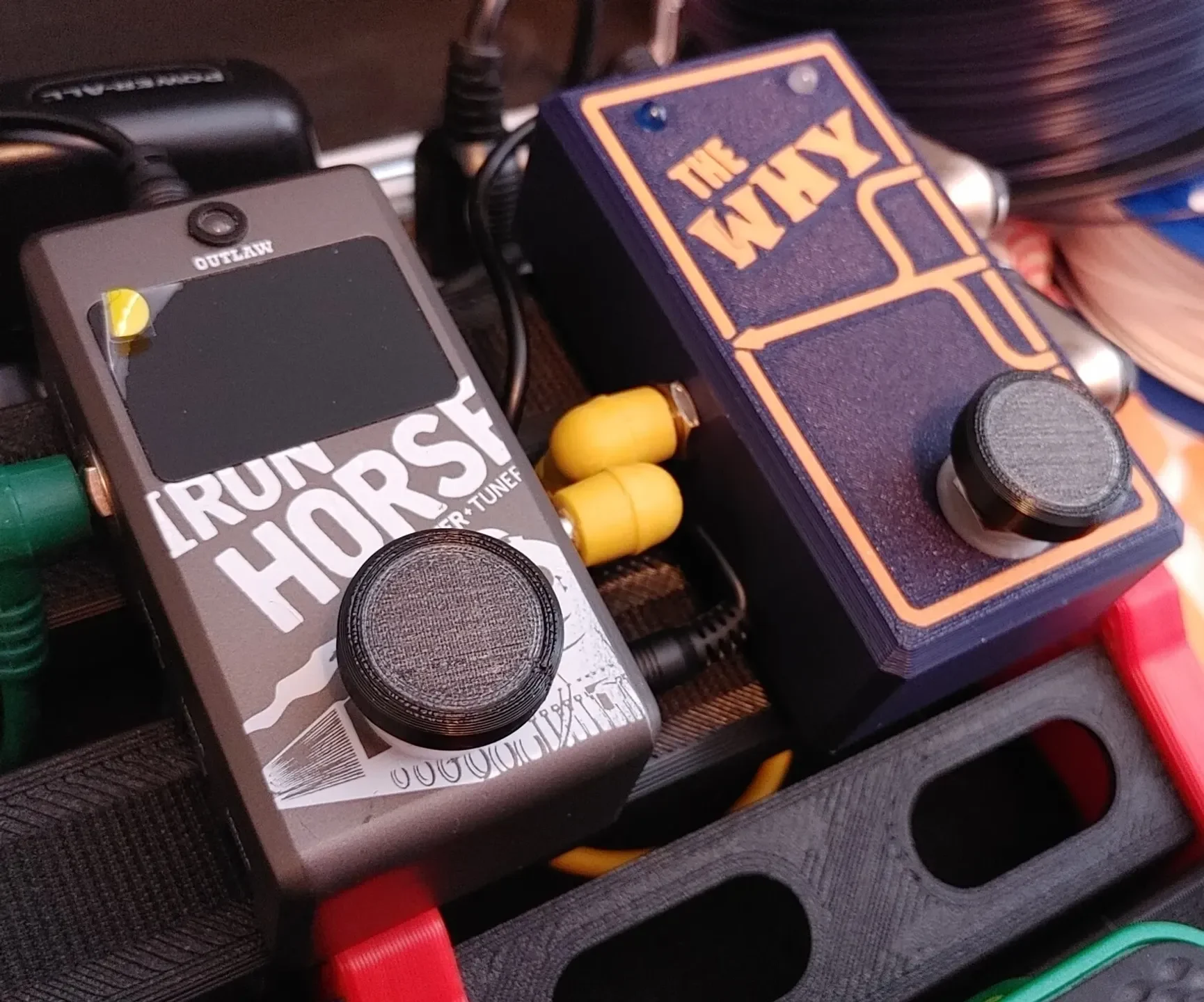

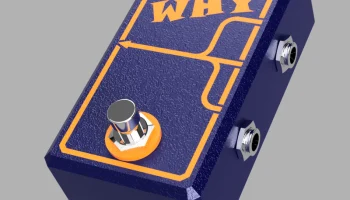

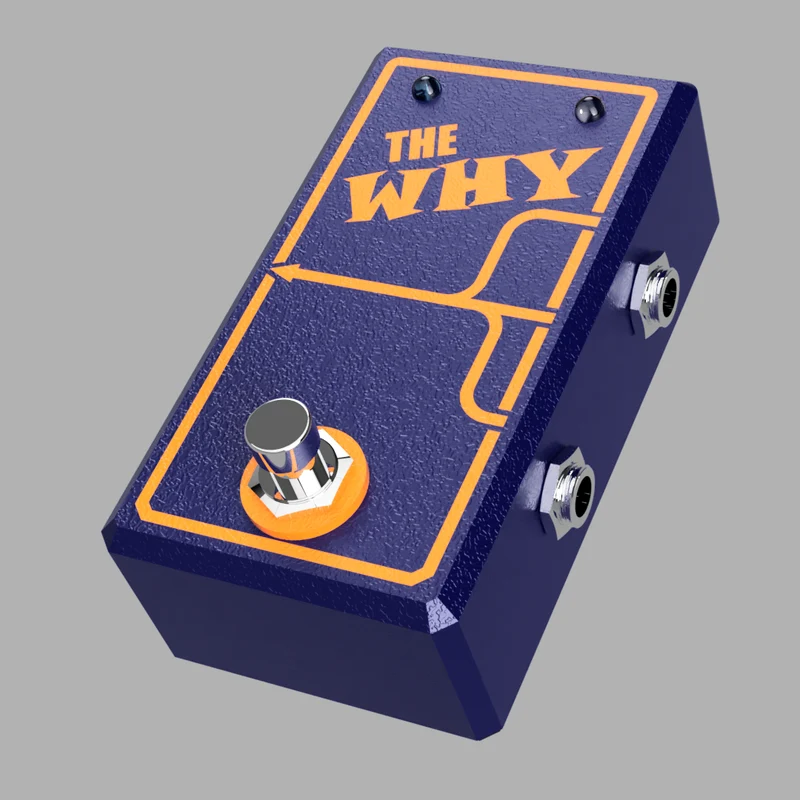

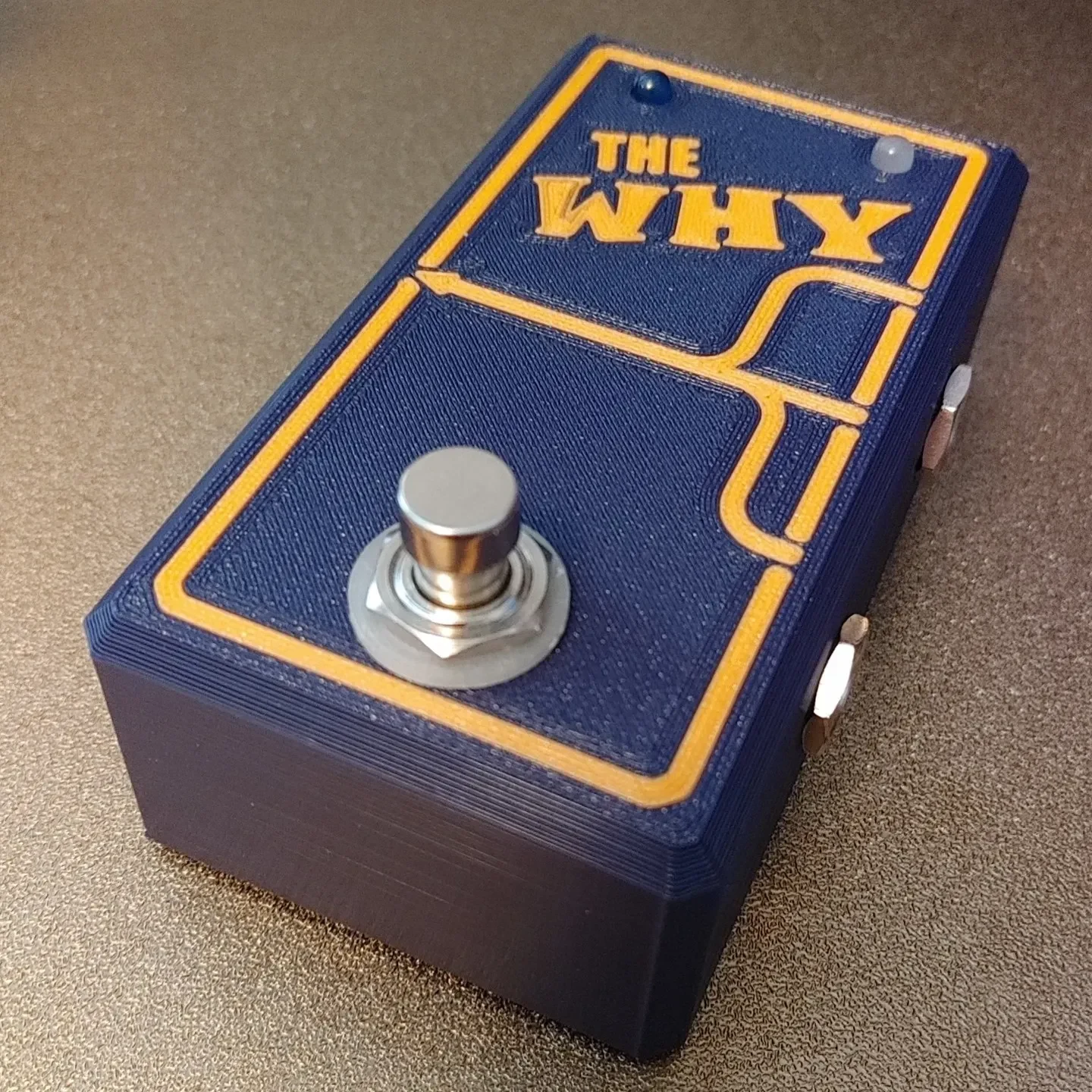

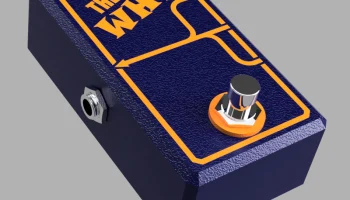

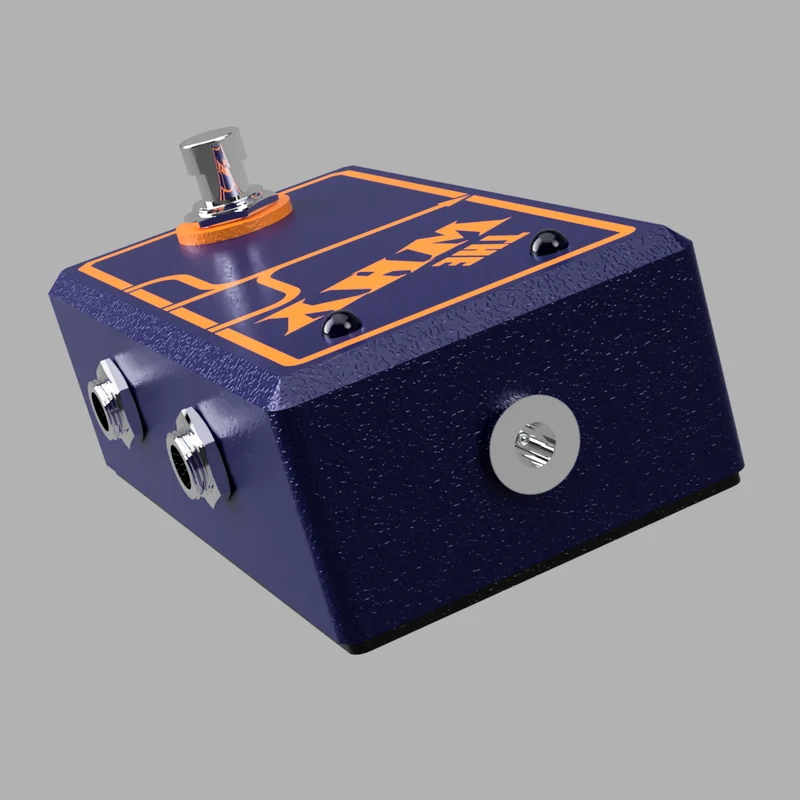

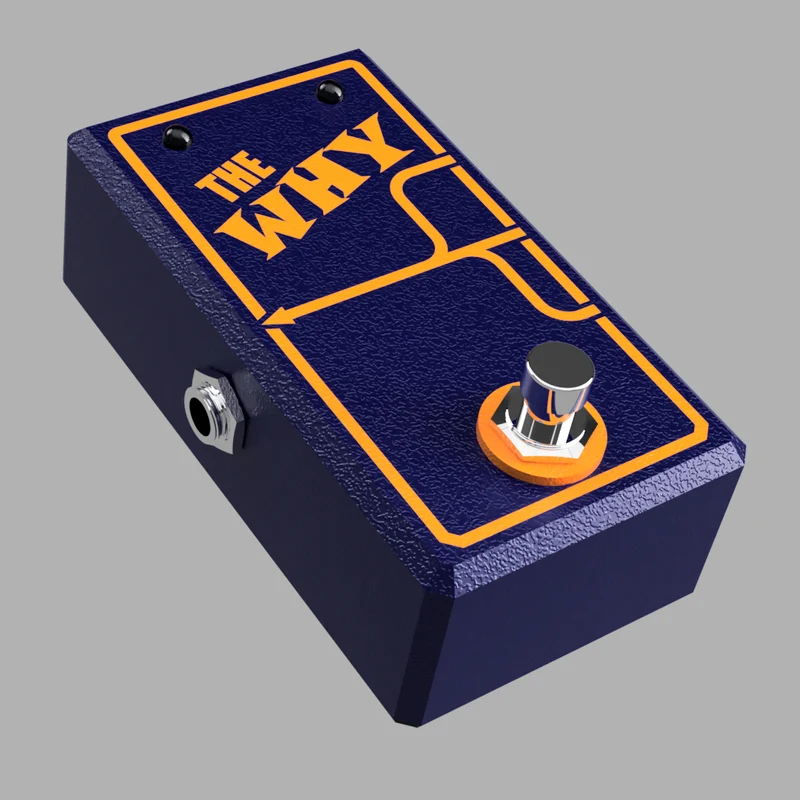

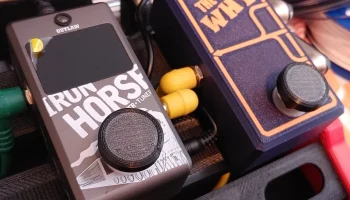

Простой корпус педали, предназначенный для коммутационной схемы AB или AB-Y. Разработан для установки двух светодиодов, указывающих, какой вход/выход используется. Сама схема пассивна. Я рекомендую использовать схемы на веб-сайтах General Gadgets для получения реальной схемы подключения.

Схема AB — http://www.generalguitargadgets.com/effects-projects/boosters/ab-switch-box/

Схема AB-Y — http://www.generalguitargadgets.com/effects-projects/boosters/aby-switch-box/

Дизайн забавной вставки «ПОЧЕМУ?» включен в комплект, если ваш принтер может печатать несколькими цветами или вы знаете, как впечатать вставку в дизайн. Я сделал это, распечатав вкладку в одном файле, а затем напечатав второй файл поверх, используя настройку z-hop в Cura. Я использовал метод, аналогичный тому, который описан CHEP в видео ниже:

https://www.youtube.com/watch?v=0Sla-vIsvh4

Распечатать инструкции

Мои рекомендуемые настройки печати:

Вкладка рассчитана на высоту слоя 0,3 мм с соплом 0,4 мм. В результате линии будут напечатаны равномерно, толщиной ровно в два слоя.
Если вы не печатаете вкладку, любая толщина слоя, скорее всего, подойдет.
Рекомендуется распечатать корпус лицевой стороной вниз, чтобы опоры, скорее всего, не потребовались.
В зависимости от возможностей принтера/программы для резки вы можете добавить небольшие опоры для потайных отверстий в «нижнем» компоненте.
Сборка

4 винта M3 надежно фиксируют нижнюю часть корпуса.

Атрибуция

Пожалуйста, распечатывайте и переделывайте эту модель столько, сколько захотите. Я хотел бы услышать ваши отзывы, но, пожалуйста, не используйте эту модель в коммерческих целях.
