Печатное крепление для открывалки ИКЕА УТРУСТА на напольн..

У ИКЕА есть несколько хороших продуктов, таких как:

их линейка кухонных шкафов METOD, корпус которых также подходит в качестве базового шкафа в ванной комнате, спальне, кабинете, гостиной, шумной комнате и т. д. https://www.ikea.com/au/en/search/products/?q=metod%20base%20cabinet
Ассортимент фурнитуры UTRUSTA включает в себя механизм открывания двери нажатием, который устраняет необходимость в дверных ручках и ручках для более чистой дверной панели. https://www.ikea.com/au/en/p/utrusta-push-opener-50230225

К сожалению, всякий раз, когда вы решаете использовать двойные двери, например, в более широких шкафах, металлический кронштейн (прессованный c-образный профиль), который скрепляет стороны шкафа и обеспечивает подходящее крепление для столешницы, не позволяет установить фурнитуру, открывающуюся нажатием, в наиболее логичном месте рядом со столешницей, где будет прижиматься дверь.

Прилагаемый STL представляет собой простое решение, которое можно быстро и легко распечатать, а также легко установить.

Никаких плотов и опор не требуется.
Протестировано с PLA и PETG. Я сделал рабочие прототипы из PLA, дорабатывая дизайн, и напечатал окончательную партию из 12 штук из PETG с высотой слоя 0,2, все периметры/оболочки установлены на 3 слоя и 15% заполнение гироида.

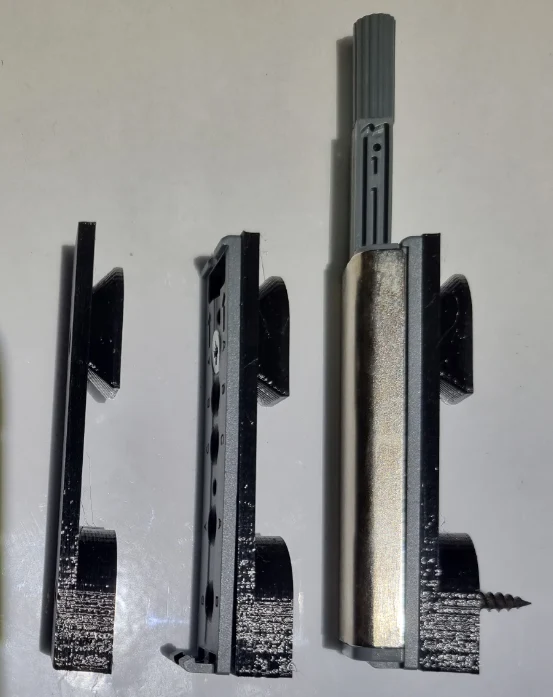

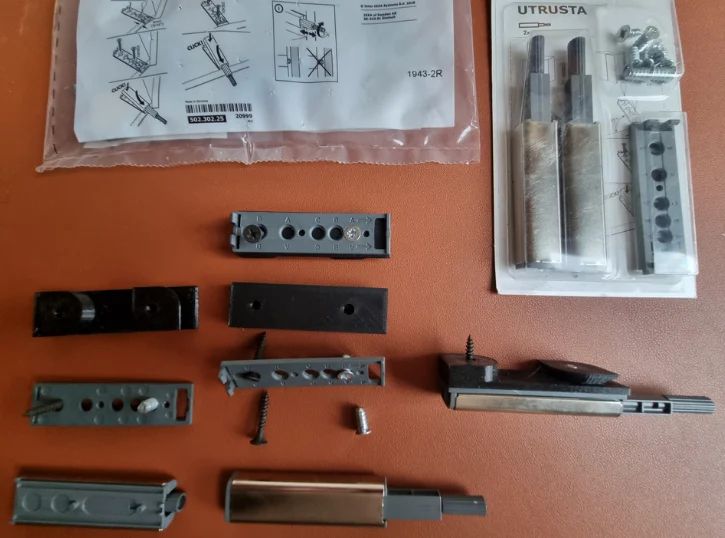

Поставляемый IKEA короткий серебряный винт (предназначенный для предварительно просверленных в шкафах отвер��тий диаметром 5 мм) крепит поставляемую IKEA опорную пластину к печатному креплению на кулачковом конце с плоской стороны, как показано на фотографии ниже.
Кулачок осторожно вводится в прессованную металлическую секцию под углом 45 градусов к направляющей и перемещается в правильное положение, затем поворачивается на 90 градусов для фиксации положения.
Затем в задней части кронштейна используется один крепежный винт, чтобы прикрепить печатное крепление к столешнице. Вам понадобится более длинный винт, чем тот, который предлагает IKEA, но достаточно короткий, чтобы не пройти сквозь столешницу.
Зафиксируйте механизм открытия и отрегулируйте его согласно стандартным инструкциям IKEA.

На следующих изображениях показано расположение кронштейнов (в данном случае двух кронштейнов для двойной двери), а затем открывателей, открывающихся нажатием (последнее фото), смотрящих снизу вверх на передний край столешницы в центре шкафа.
