Мебельный ролик - ролик - плавное вращение на 360 ° - под..
---Эта модель без перерыва на фиксацию кастора. Модель с переломом вы можете найти здесь. ---

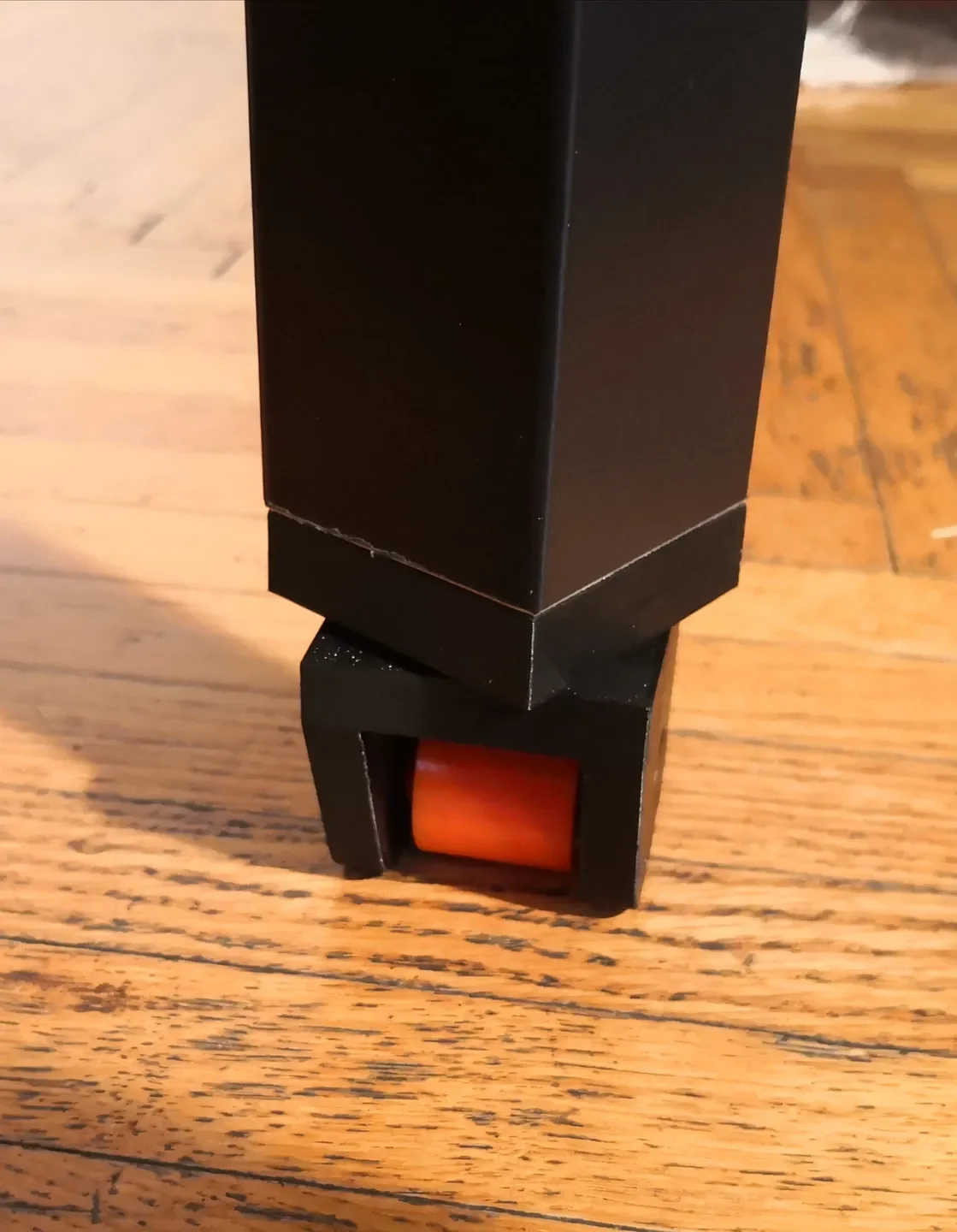

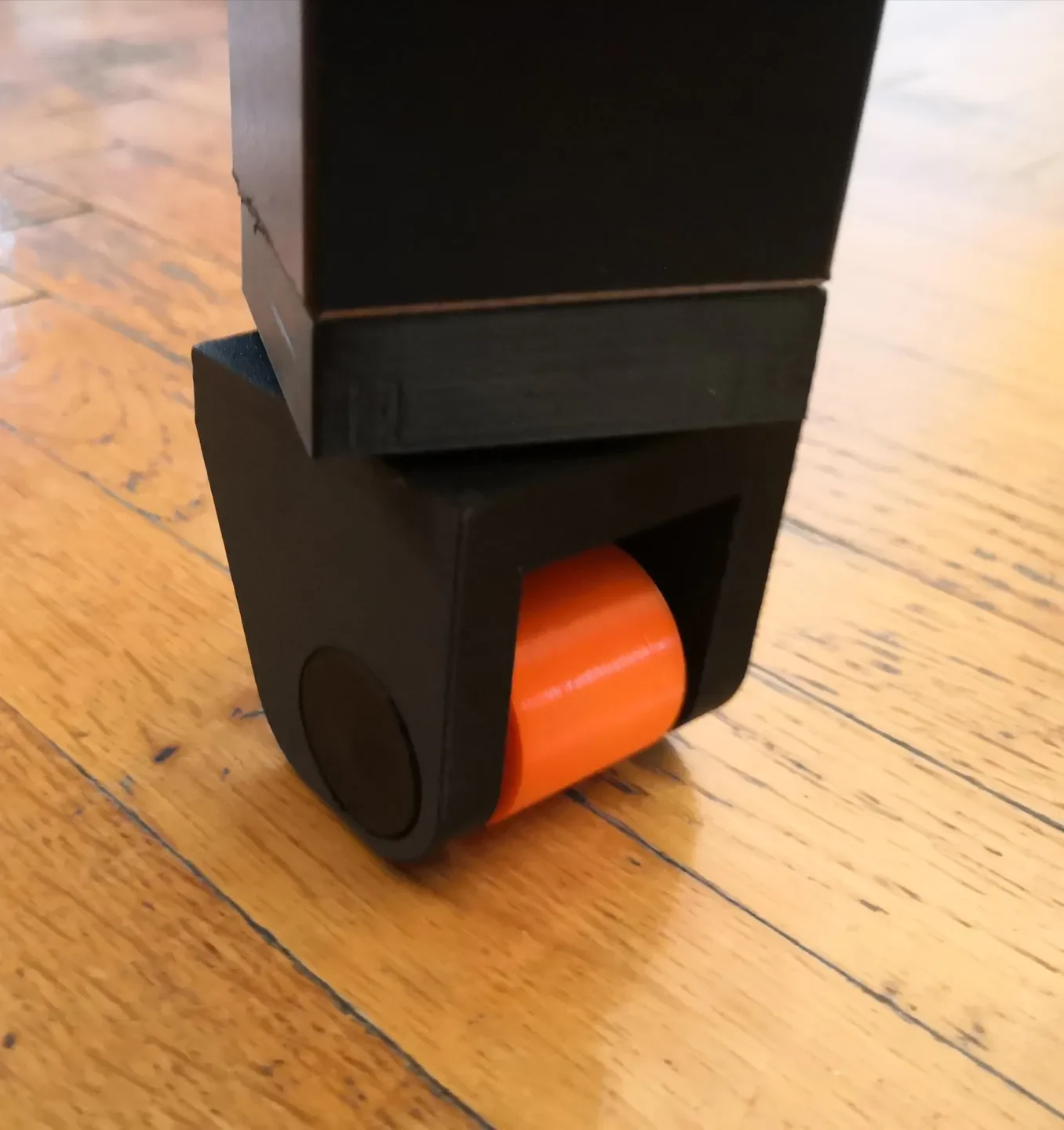

Эти мебельные ролики плавно вращаются на 360 градусов вокруг вертикальной оси и могут использоваться, например, для вашего шкафа Prusa Enclosure V2 — MMU2S, чтобы обеспечить его перемещение по комнате.
Размеры валика соответствуют размерам ножек IKEA Lack (50 x 50 мм).
Загруженны�� G-код разделен на два отпечатка, поэтому вы можете распечатать его в двух цветах. Или вы можете использовать G-код для всех деталей, чтобы напечатать их одним цветом.
Я протестировал каток весом 20 кг, без каких-либо признаков износа или деформации.
Инструкция

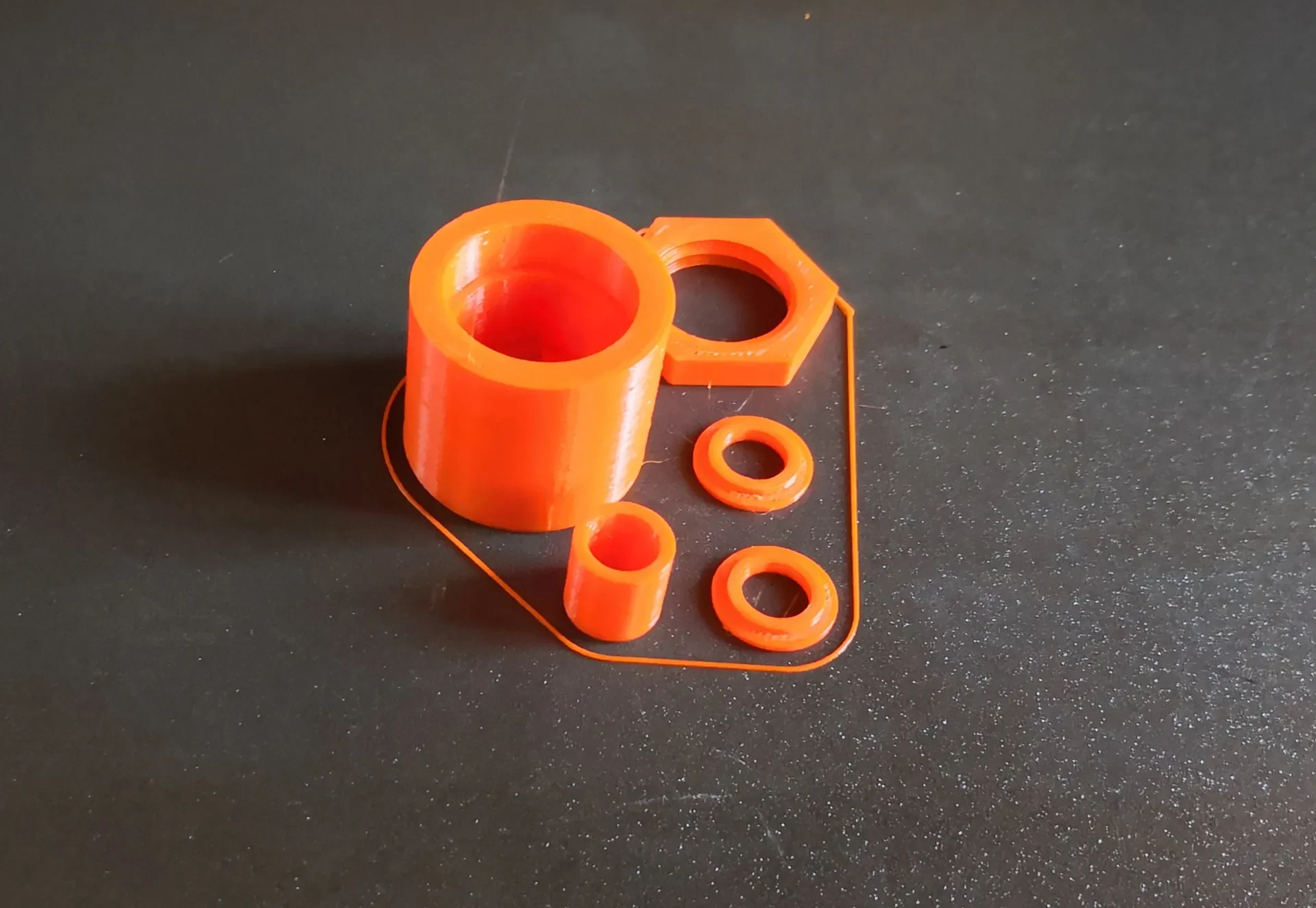

распечатайте все детали — для «Ролика» и «тело_ниже» вам понадобятся опоры от печатной платформы
убрать опоры

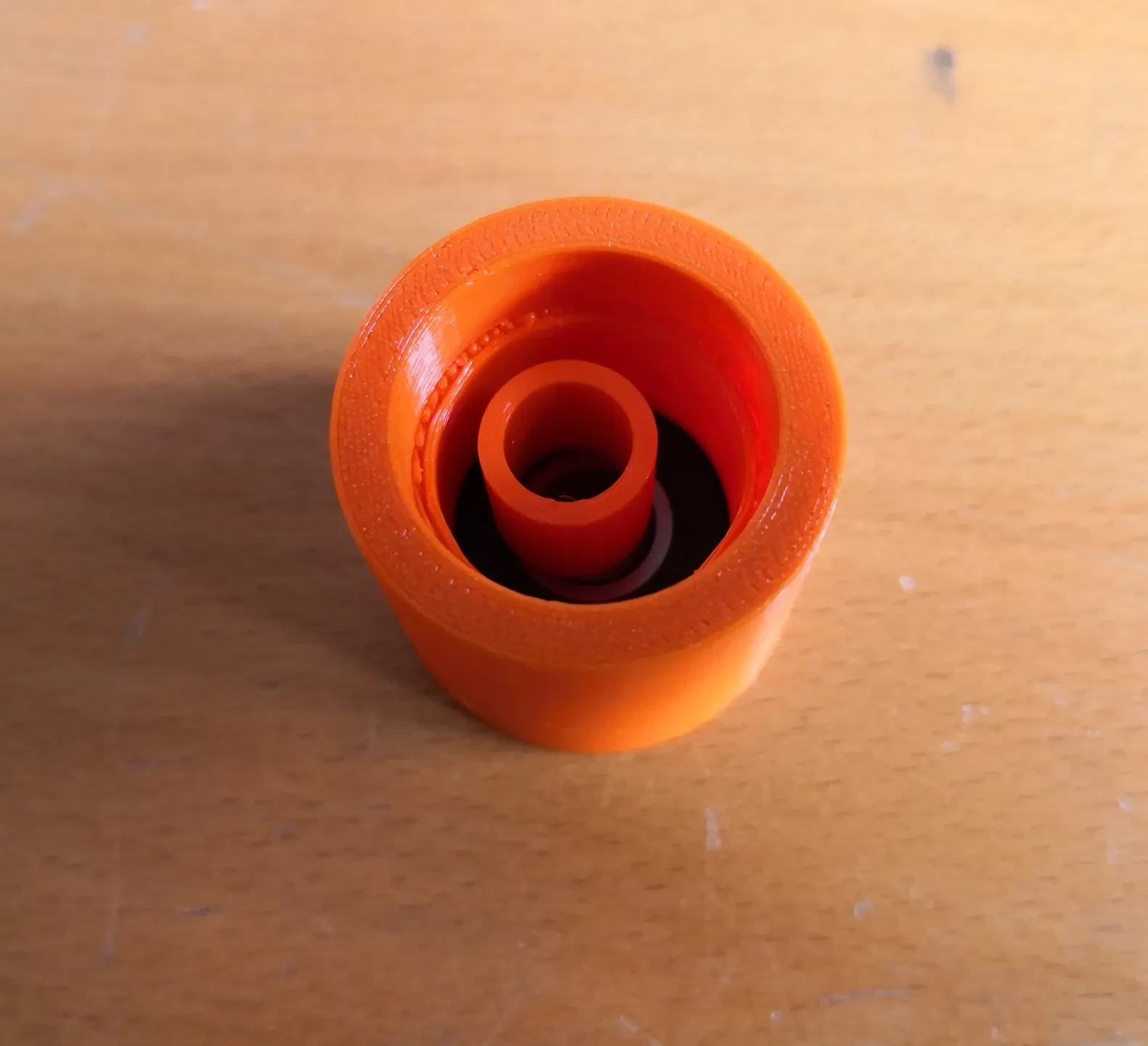

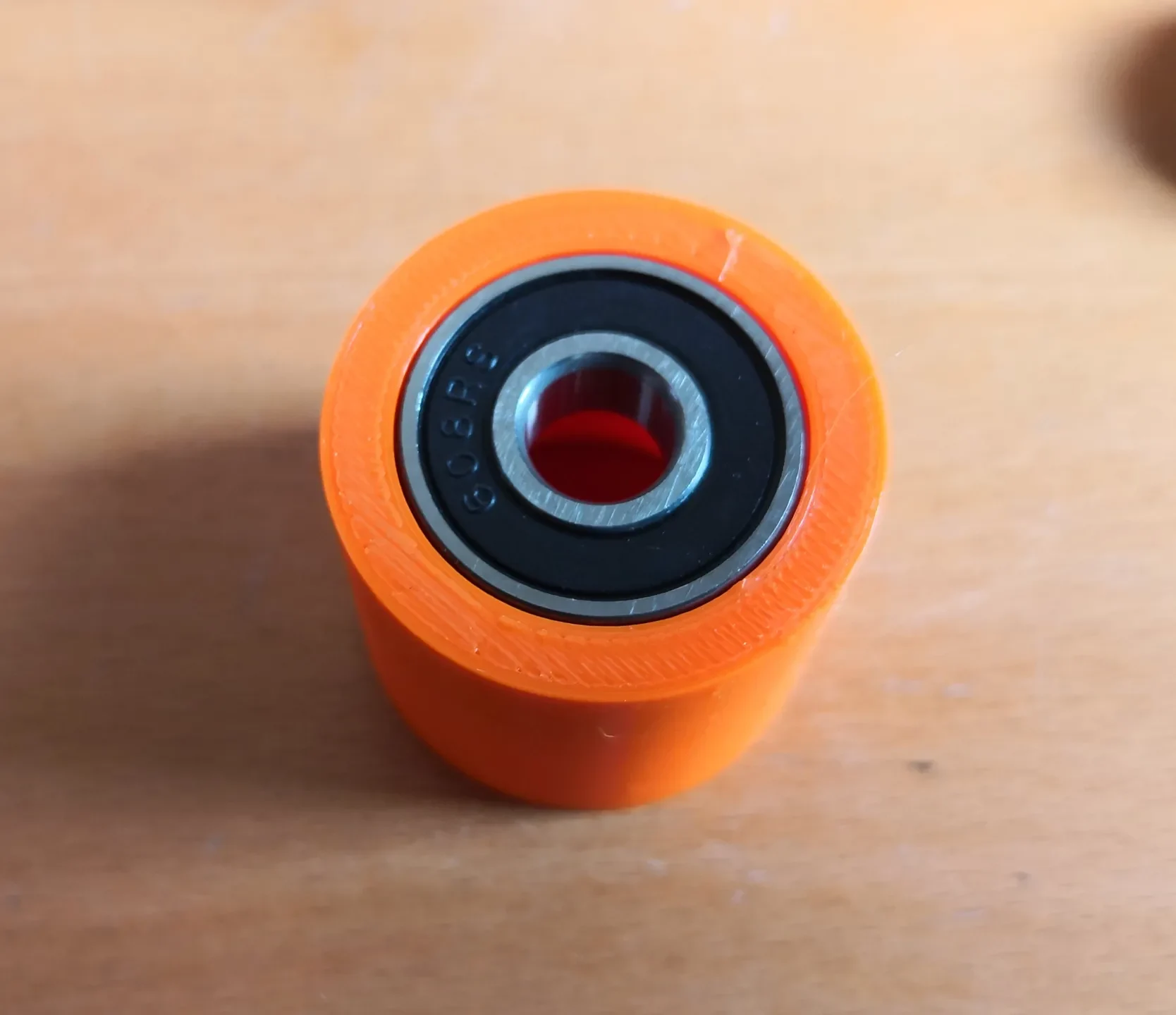

вставьте детали в ролик — сначала одну шариковую опору, а затем с другой стороны проставку_центр и вторую шариковую опору

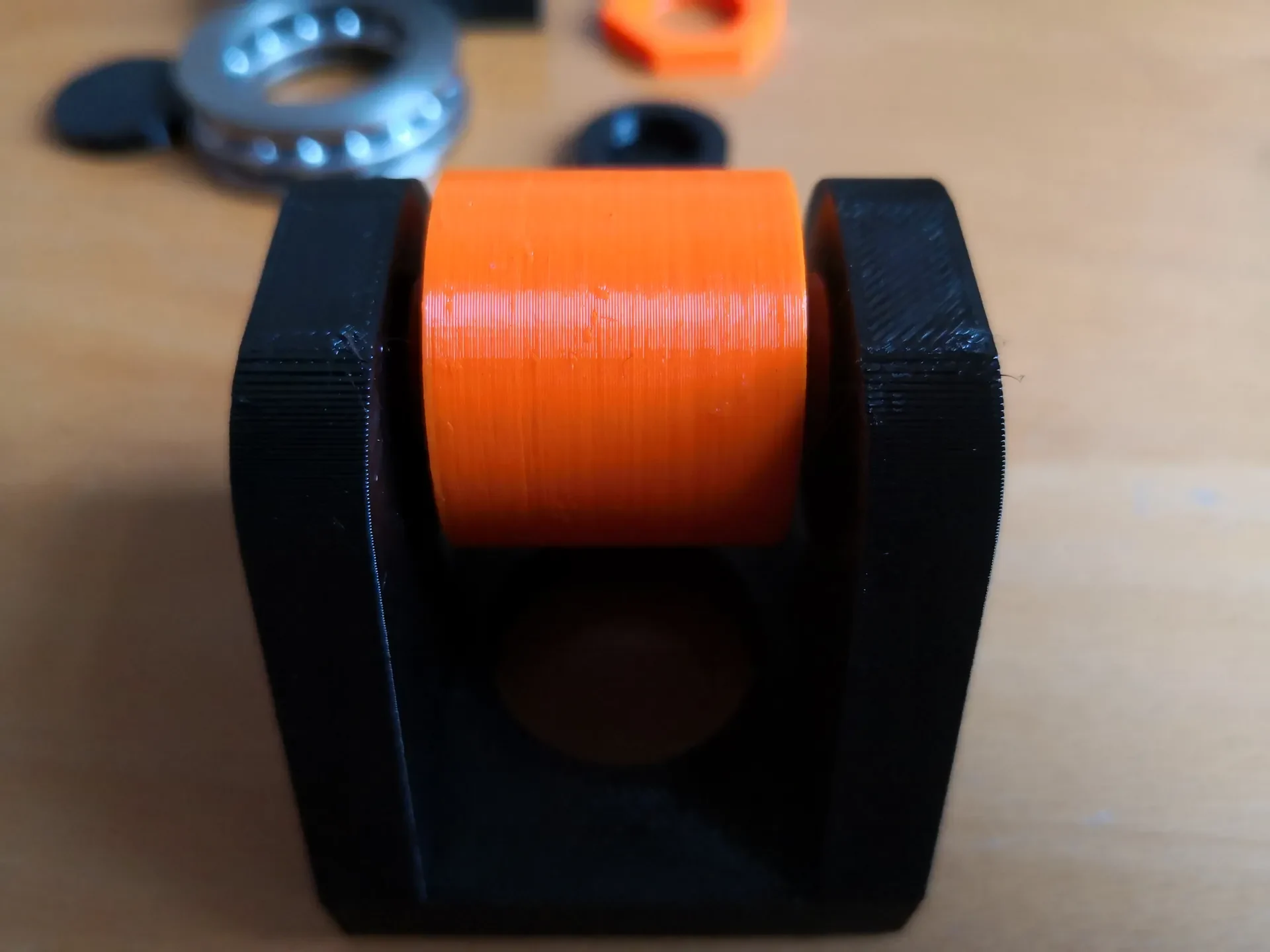

вставьте резьбовой стержень (чуть короче 50 мм) в нижнюю часть корпуса и поместите прокладку, ролик, а затем вторую проставку на стержень (следите за тем, чтобы меньший диаметр проставки был совмещен с роликом)
закрепите резьбовой стержень с обеих сторон гайками и наденьте на него крышки
поместите части осевых шарикоподшипников в body_above и body_below (позаботьтесь о том, чтобы поместить часть с меньшим внутренним диаметром в body_above)
прикрутите верхнюю часть там, где вы хотите (отверстия сделаны для винтов с полукруглой головкой 5 мм) — я рекомендую предварительно просверлить 3 мм и использовать шаблон для сверления.
поместите на него нижнюю часть и закрепите гайкой с надписью
Измерение
Ширина — 50,00х50,00 мм.
Высота — 66,95 мм.
Распечатать инструкции
Рекомендуемые настройки печати
Заполнение: 15 %
Высота слоя: 0,20 мм
Поддерживает: только для «body_below» и «Ролика» — с печатной платформы.
Время печати
Вместе: ок. 5:43 (час: мин)
Использование материала
Вместе: ок. 55 г

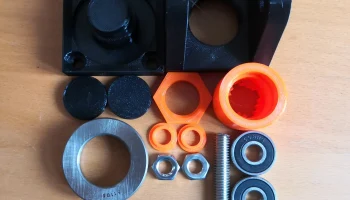

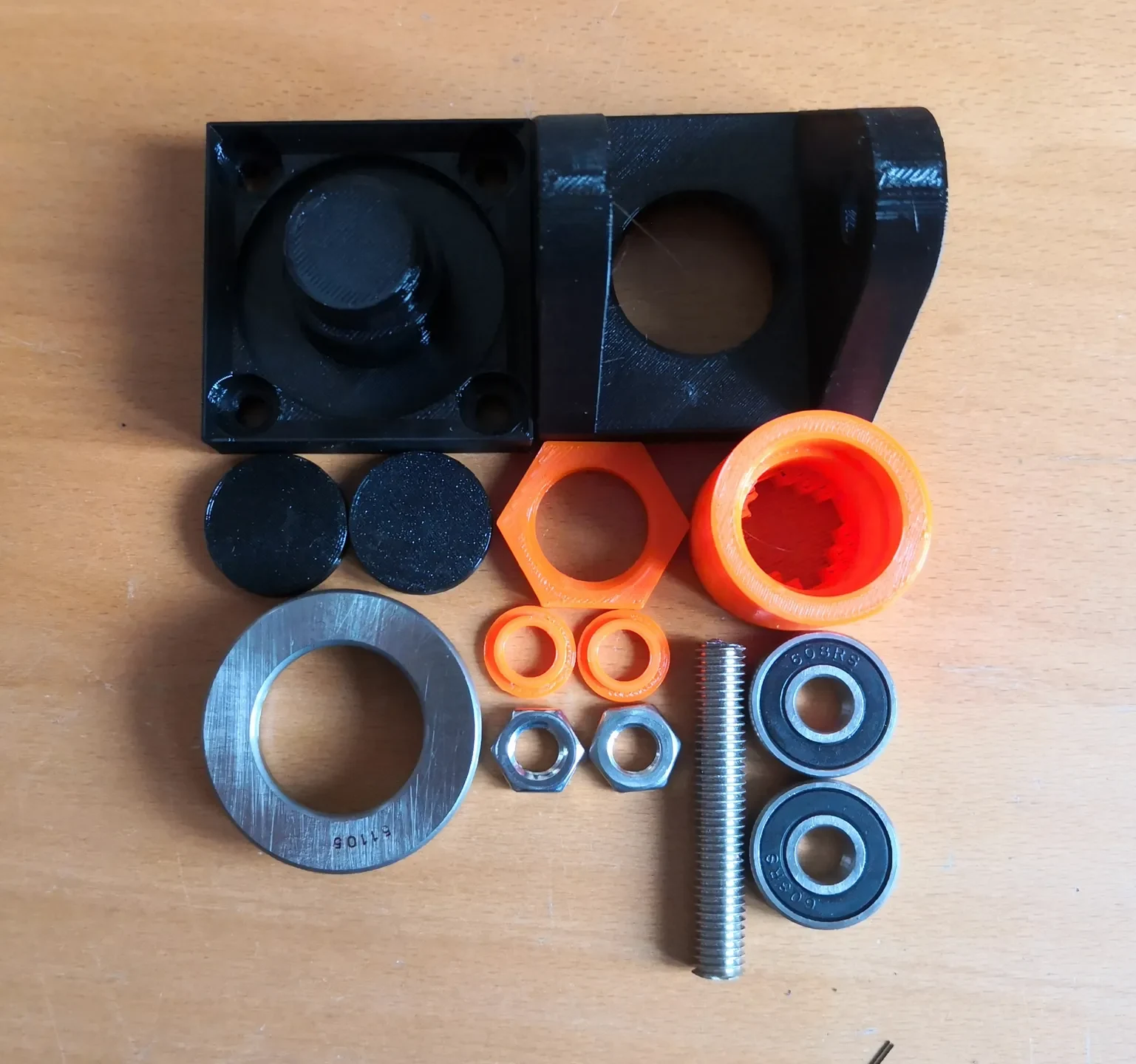

Требуемое оборудование
1 х упорные шарикоподшипники 51105 25х42х11 мм (kugellager-express)
2 шарикоподшипника 608 (kugellager-express)
чуть менее 50 мм — стержень с резьбой М8 (шраубенкинг)
2 гайки M8 — DIN 439 (шраубенкинг)
Сборка: 4 х — 5х30 мм шурупы для ДСП Pan Head TX (schraubenking)
Инструменты
сверлильный станок (Amazon DE — https://amzn.to/3SP7lTU)
бит TX 20 (Amazon DE — https://amzn.to/4mwCNnr)
сверло 3мм (Amazon DE — https://amzn.to/4dxTjzH)
Протестированный принтер
Пруса i3 MK3S+ Друкер
Проверенная нить
Prusament PETG Prusa Оранжевый
Prusament PETG Prusa Galaxy Черный
Обновления
---
Если у вас есть какие-либо вопросы или улучшения/предложения, не стесняйтесь обращаться ко мне!
Если вам нравится то, что вы видите, рассмотрите возможность подписаться на меня, чтобы поддержать мою работу. Дальше будет еще больше.
