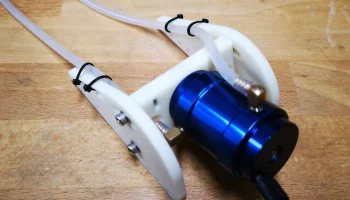

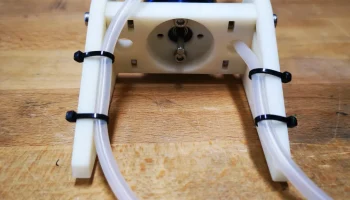

Крепление для радиоуправляемого лодочного мотора 19 и 16 ..

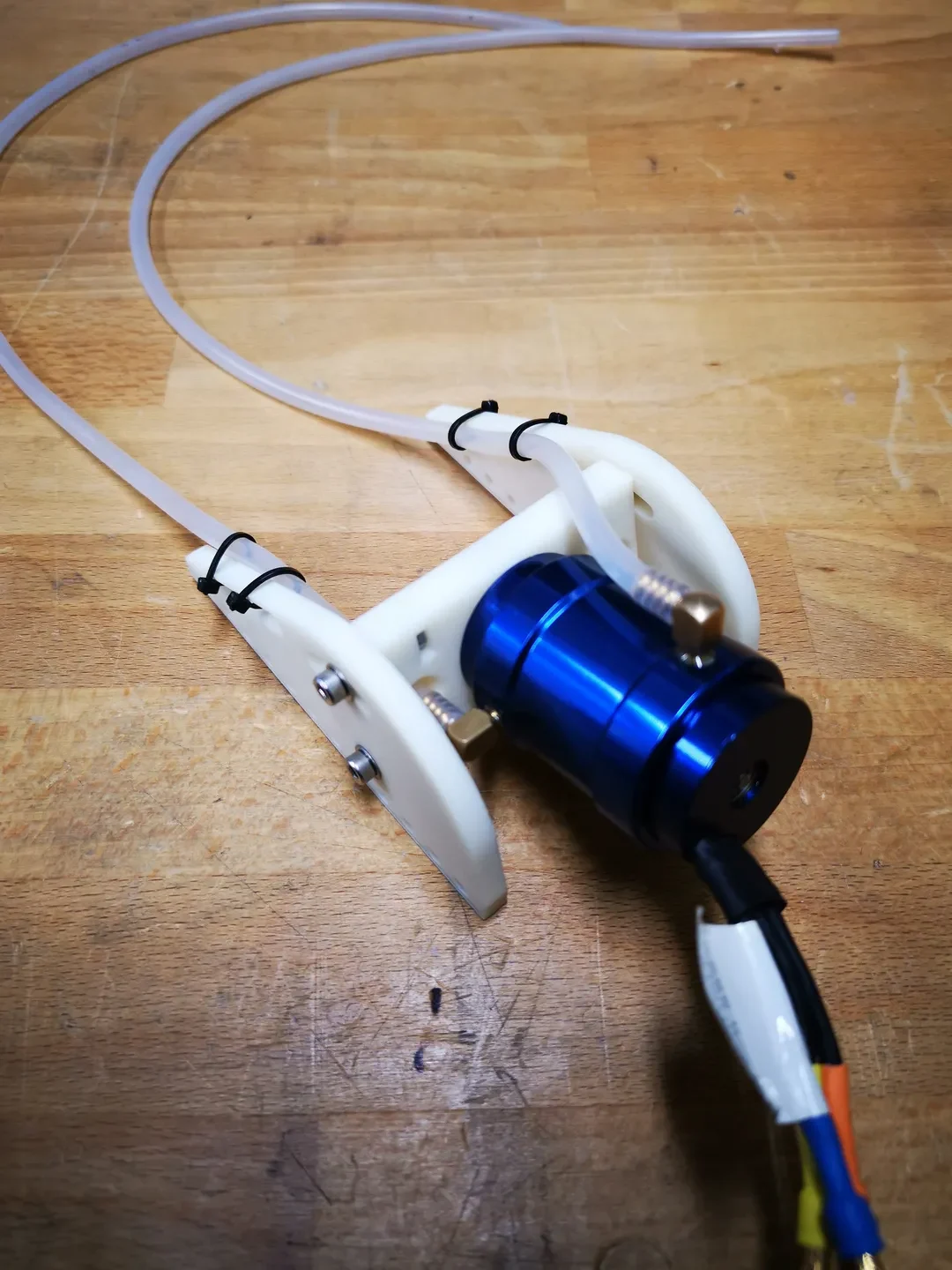

Здесь я хочу поделиться своей конструкцией крепления двигателя для радиоуправляемой лодки.
Крепление двигателя предназначено для установки бесщеточного двигателя Hobbywing Seaking 2848 3900 кВ, но может использоваться для многих типов бесщеточных двигателей с монтажным диаметром 16 мм и 19 мм.

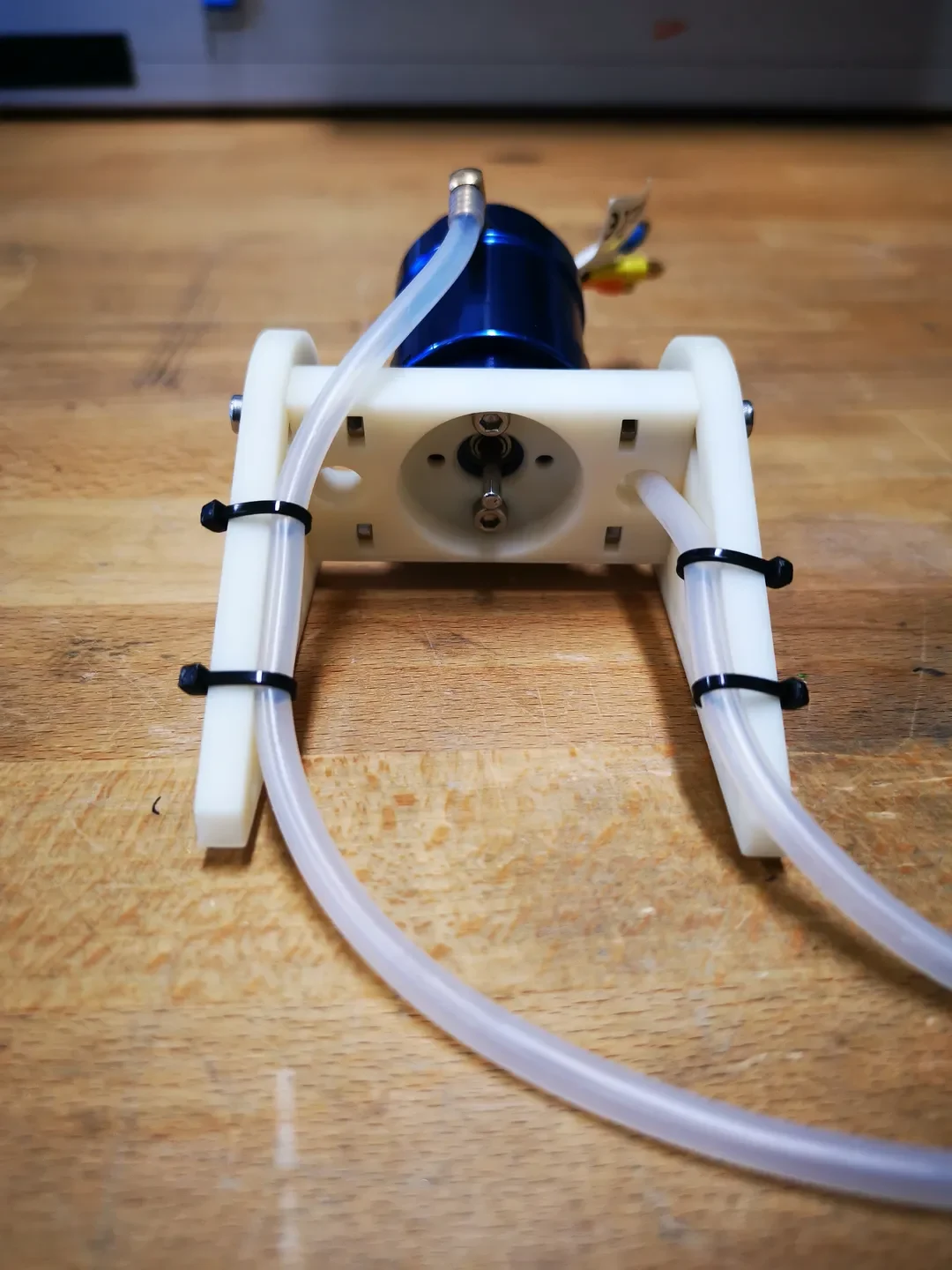

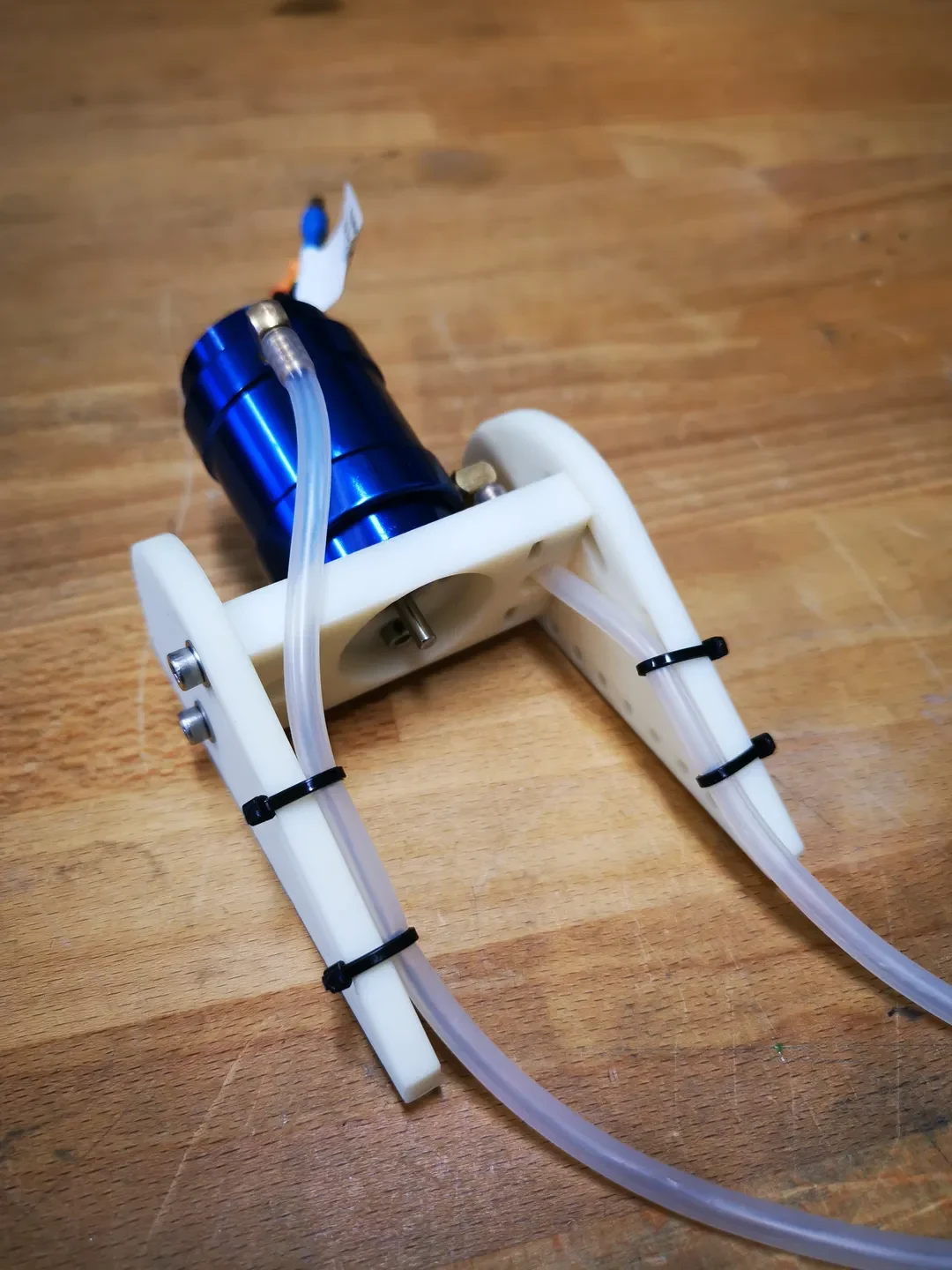

В стенке двигателя я встроил отверстия, которые можно использовать для трубок водяного охлаждения, а прорезные отверстия на боковых стенках можно использовать для фиксации трубок с помощью кабельных стяжек.
Угол двигателя можно регулировать на 45 градусов.

Измеренный крутящий момент винтов должен составлять около 60 Нсм, не более!

Я распечатал детали на своем DLP-принтере Anycubic Photon, но детали сконструированы так, что их можно печатать на любом другом FDM-принтере.

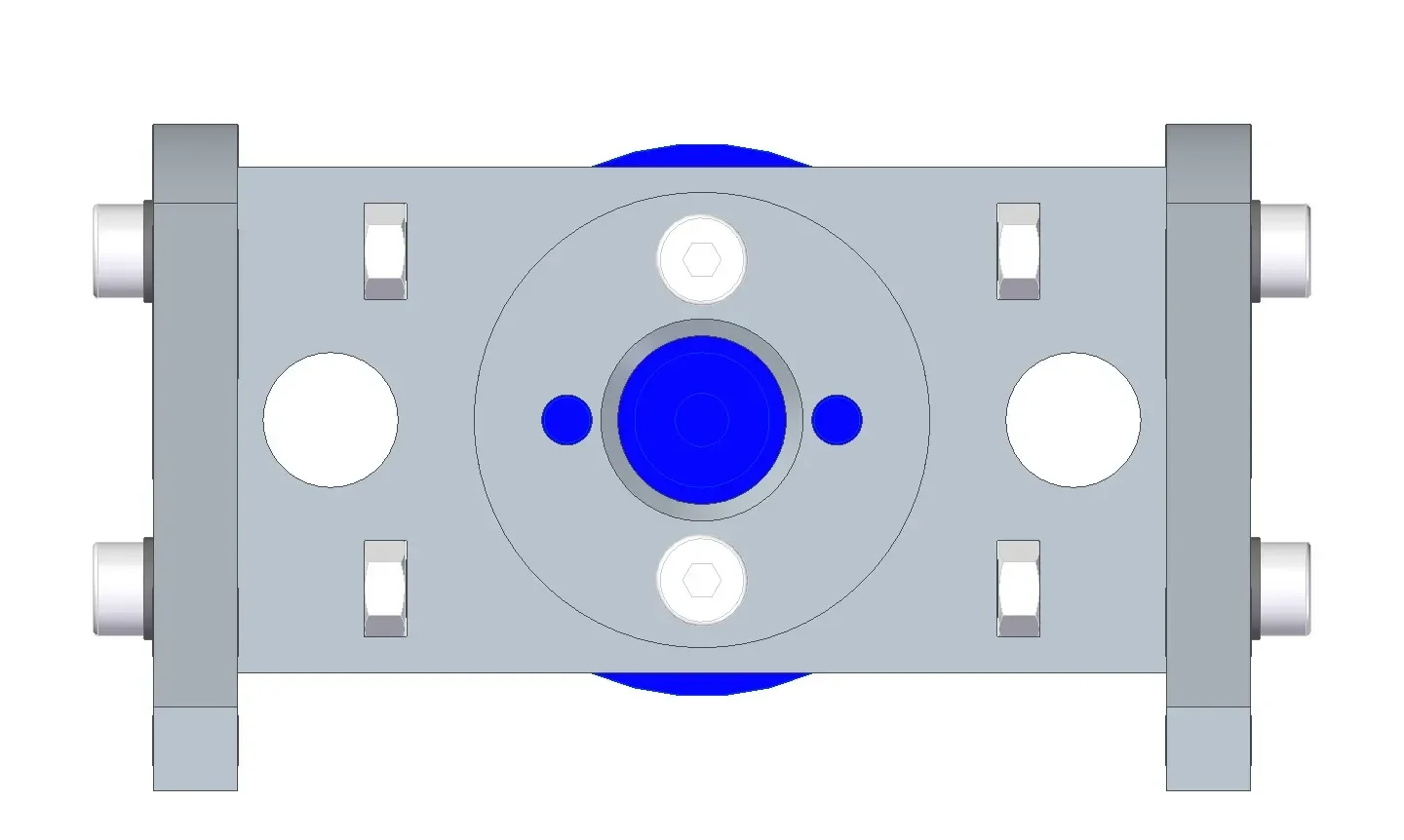

Размеры крепления двигателя:
Расстояние между внешними углами обеих боковых стенок = 65 мм.
Расстояние между внутренними углами обеих боковых стенок = 55 мм.
Общая длина = 90 мм.

Что вам нужно:
4 винта с шестигранной головкой M3x16
4 шестигранных гайки M3
4 шайбы М3
2 винта с шестигранной головкой M3x10 или винт с шестигранной головкой M2,5x10 для крепления двигателя
