Wind Cannon 2: мощная вентиляторная система с ШИМ для сим..

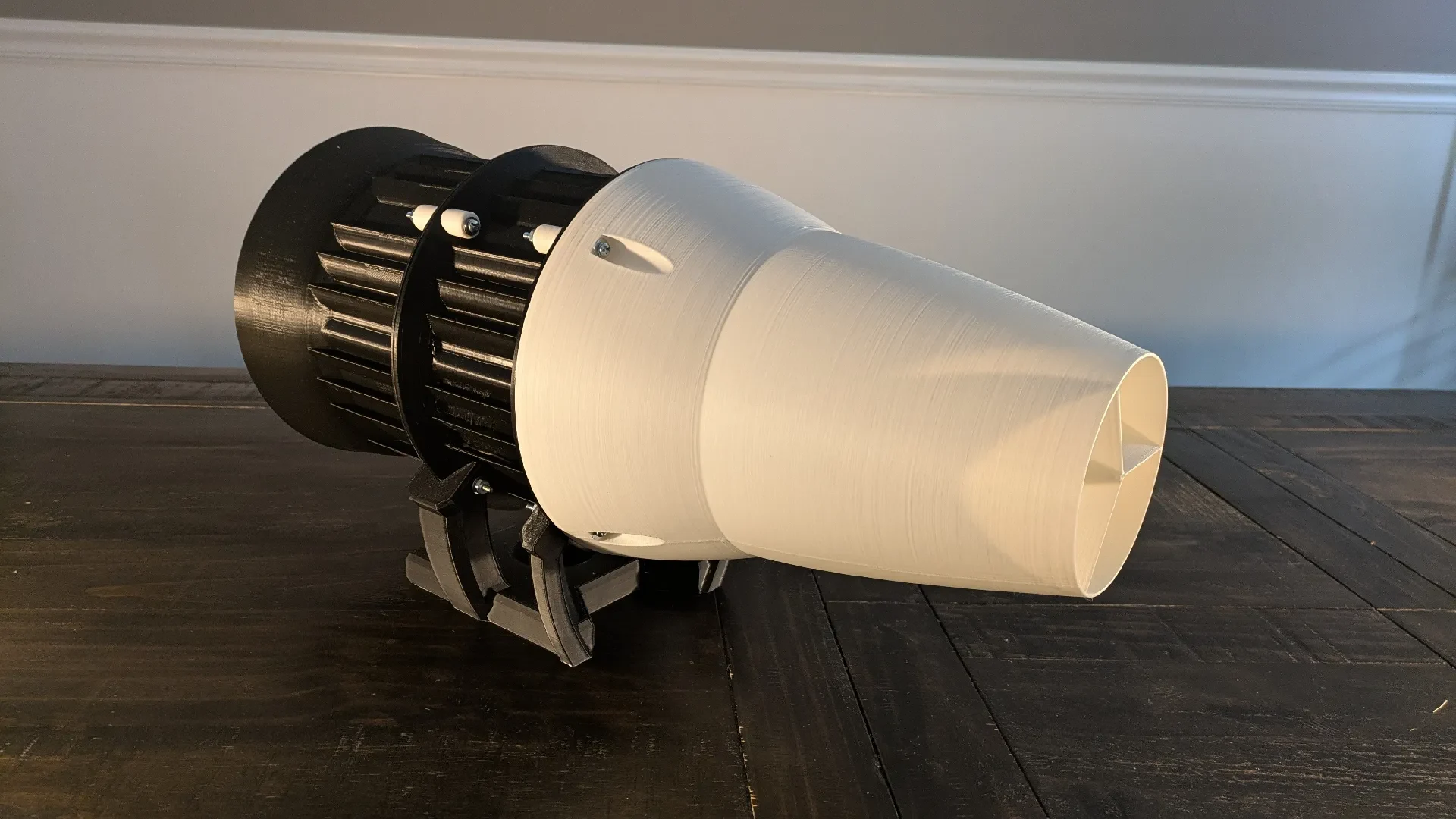

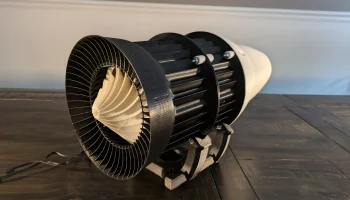

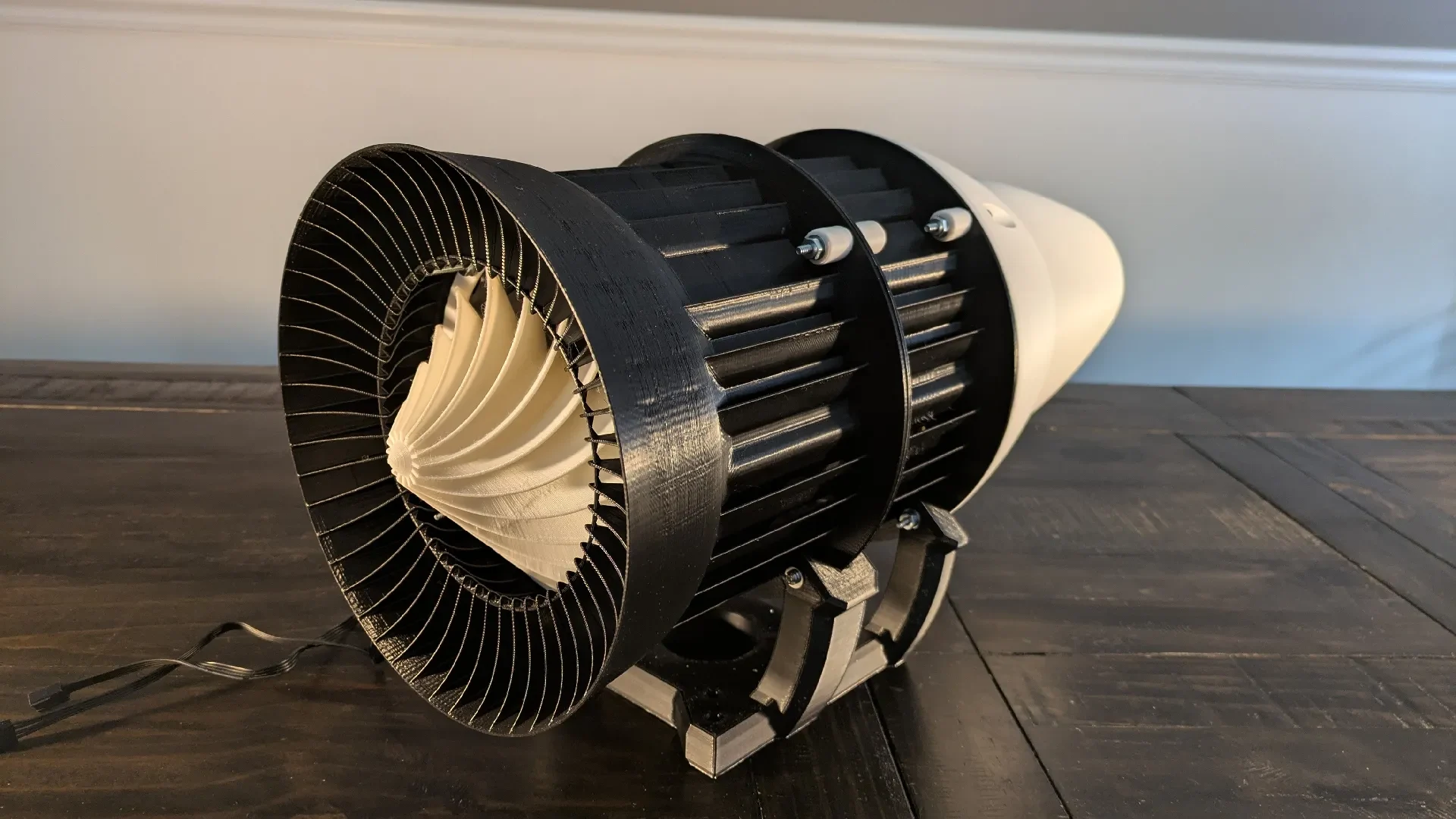

Wind Cannon 2 — это спроектированная с помощью 3D-печати система вентиляторов, предназначенная для установки двух (2) вентиляторов с широтно-импульсной модуляцией (ШИМ) (120 мм) в линейной конфигурации. Выход вентилятора с ШИМ можно связать с симуляцией ПК/телеметрией игры через Arduino + SimHub, чтобы создать то, что обычно называют «симулятором ветра». Целью этой публикации является предоставление корпуса ШИМ-вентилятора для 3D-печати и чертежей для создания комплекта мощного вентилятора, подходящего для моделирования сильного ветра (например, в гоночных симуляторах, авиасимуляторах и т. д.) или в качестве нелепого настольного вентилятора, который будет сохранять прохладу благодаря высокоскоростному воздушному потоку. Разработка этой конструкции была основана на оригинальной ветровой пушке.
УЛУЧШЕНИЯ ПО СРАВНЕНИЮ С ПРЕДЫДУЩЕЙ КОНСТРУКЦИЕЙ:
Увеличена скорость воздуха на ~ 50% (измерено на скорости более 40 миль в час);
Уменьшен вес и размер системы;
Детали меньшего размера, которые подходят для стандартного Ender 3 или его эквивалента;
Значительно упрощен процесс сборки и сокращено время сборки;
Стандартизированное и менее разнообразное оборудование; и

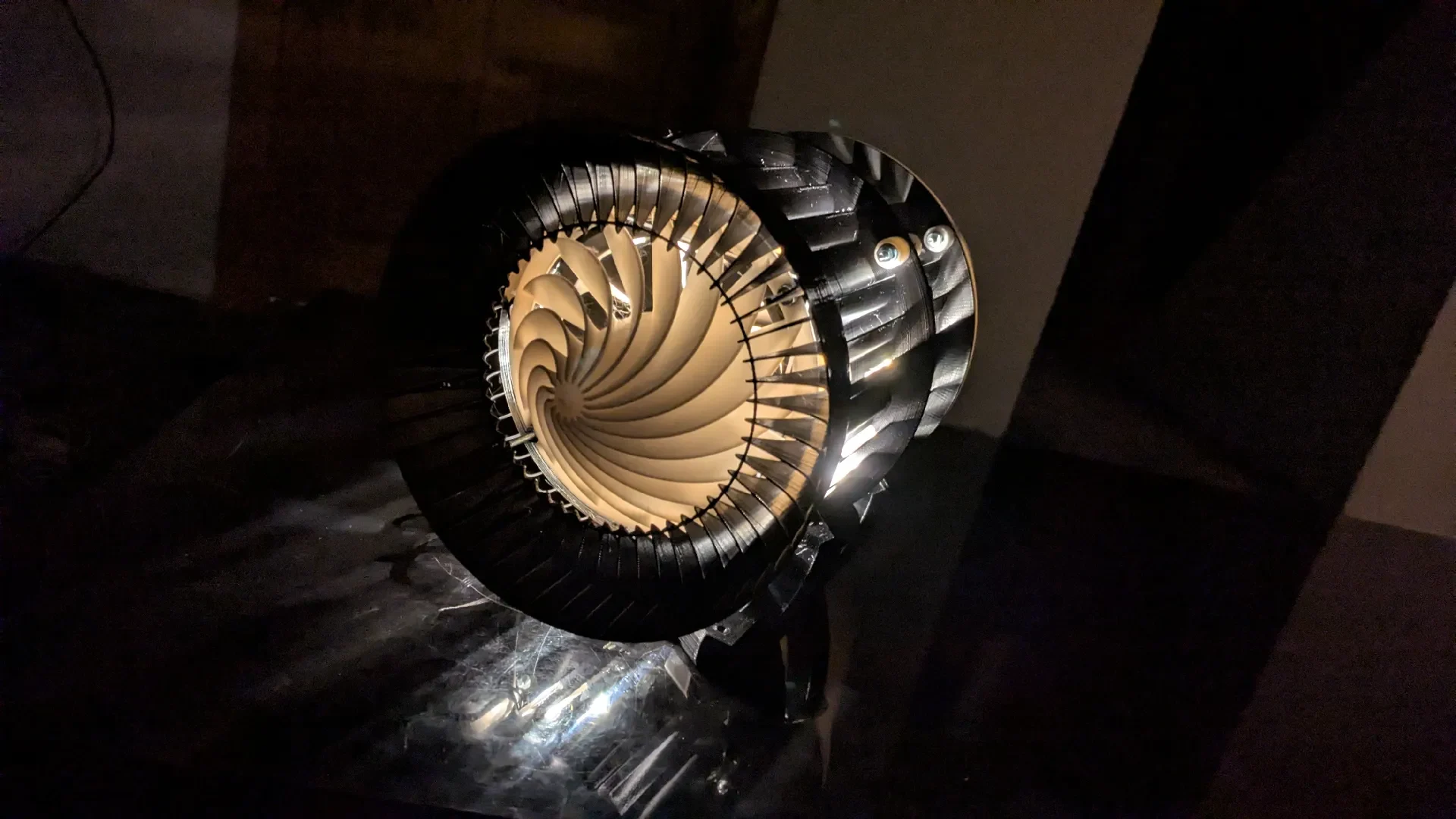

Размещение светодиодной ленты внутри корпуса (опционально).
Индивидуальные чертежи электрических и прово��ных соединений для мощной установки Wind Sim на базе Arduino/SimHub (от KNIXT Design LLC: https://www.etsy.com/shop/KNIXTDesign)
ОРИГИНАЛЬНАЯ ВЕТРОВАЯ ПУШКА [БЕСПЛАТНО]:
https://www.printables.com/model/983736-wind-cannon-pwm-fan-housing-for-wind-simulator
ИСПЫТАНИЕ ПРОТОТИПА WC2:
ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ — ЭТО ЭКСПЕРИМЕНТАЛЬНОЕ УСТРОЙСТВО ВЫСОКОГО ДАВЛЕНИЯ И ВЫСОКОСКОРОСТНОЙ РАБОТЫ. СОЗДАВАЙТЕ И ИСПОЛЬЗУЙТЕ НА СВОЙ СОБСТВЕННЫЙ РИСК. СОБЛЮДАЙТЕ ВСЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ, НИЖЕ НИЖЕ, ИЛИ МОЖЕТ ПРОИЗОЙТИ ТРАВМА.
ТРЕБОВАНИЯ К ПРИНТЕРУ:
Требуется FDM-принтер, способный вместить детали размером примерно 213 x 213 x 240 мм. См. листы 3-8 чертежа. Для печати прототипа использовался Ender 3 S1 Plus.
ОСОБЕННОСТИ:

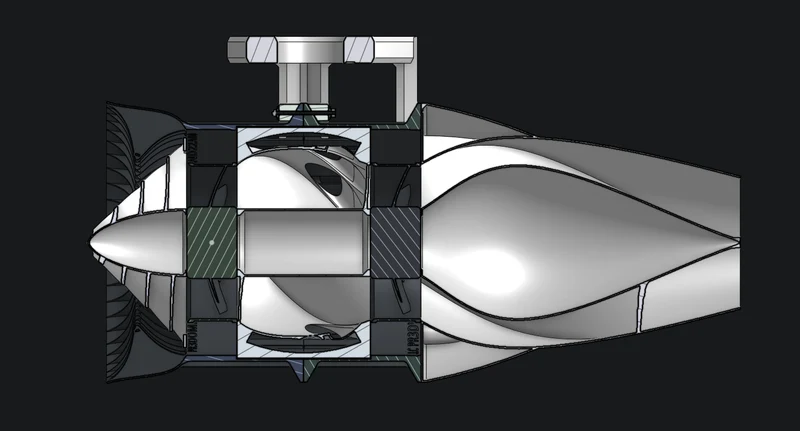

Э��фективный тонкостенный корпус, рассчитанный на установку двух 120-мм вентиляторов с ШИМ. Совместим с различными вентиляторами PWM, которые можно разместить в корпусе (зазоры для вентиляторов см. на листе 2, раздел A-A чертежа).
Каждая деталь не имеет поддержки. Прототип был успешно напечатан без поддержек.

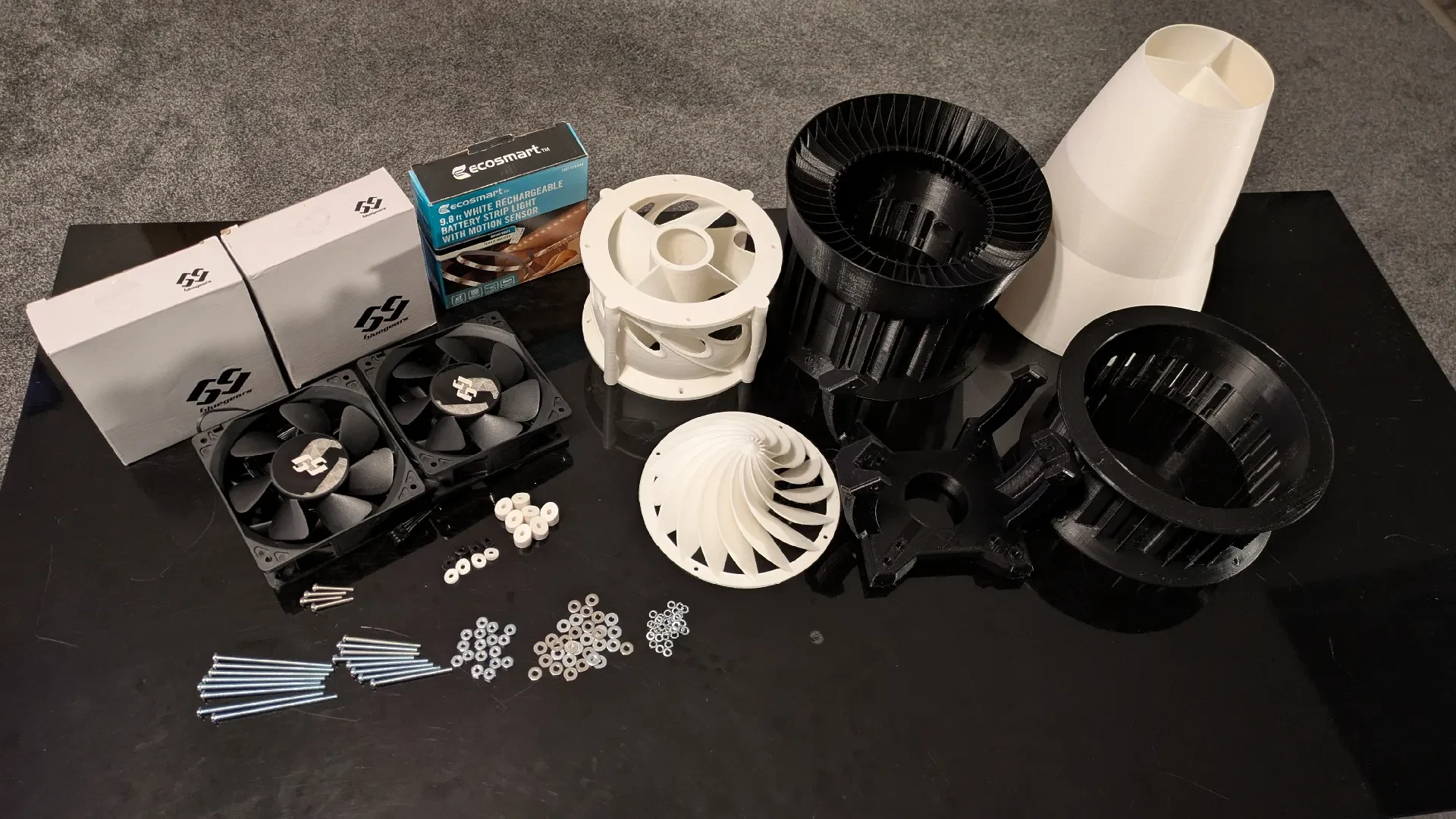

Всего 21 напечатанное изделие, с использованием около 1,4 кг нити.
Размер каждой детали соответствует размеру Ender 3 или его аналога.
Стены были спроектированы с учетом сопел диаметром 0,4 мм (толщина стенок кратна 0,4).
VESA (100x100 и 75x75) или для установки на столе.
ХАРАКТЕРИСТИКИ СИСТЕМЫ (при использовании проверенных вентиляторов с ШИМ на рисунке — ссылка ниже):
Общий вес (в собранном виде):… ~ 2,0 кг [4,4 фунта]
Макс. измеренная скорость на выходе сопла:… ~ 36,56 УЗЛОВ [42,07 миль в час] при 300 CFM
Время разгона (от 0% до 100%):… ~ 4 СЕКУНДЫ
Макс. Рабочий шум:… ~ 86 дБА на высоте 2 фута.
Макс. потребляемая электрическая мощность:… ~ 76 ВАТТ
РАЗРАБОТКА:
Эта конструкция все еще разрабатывается для увеличения максимальной скорости полета и снижения шума (например, за счет различной геометрии сопел, особенностей корпуса и т. д.). Будущие выпуски частей будут доступны тем, кто приобретет файлы, опубликованные здесь. Спасибо за вашу поддержку!
РЕКОМЕНДУЕМЫЕ НАСТРОЙКИ СЛАЙСЕРА/ПЕЧАТИ:
См. чертежные листы 3-8.
СБОРКА:

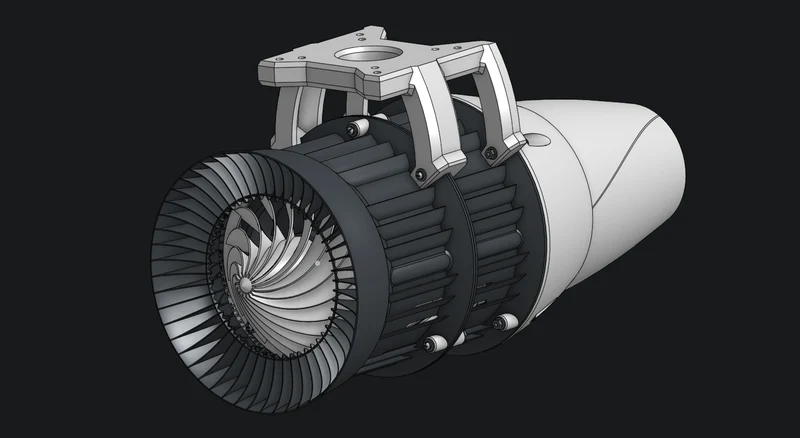

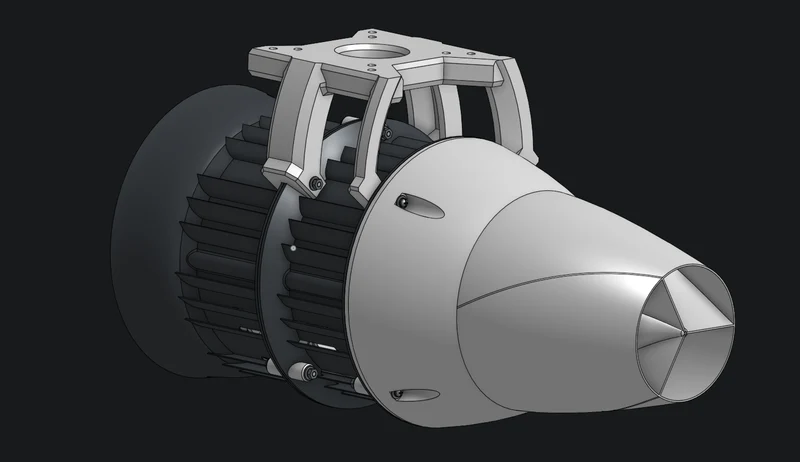

См. лист 1 чертежа. В целом:

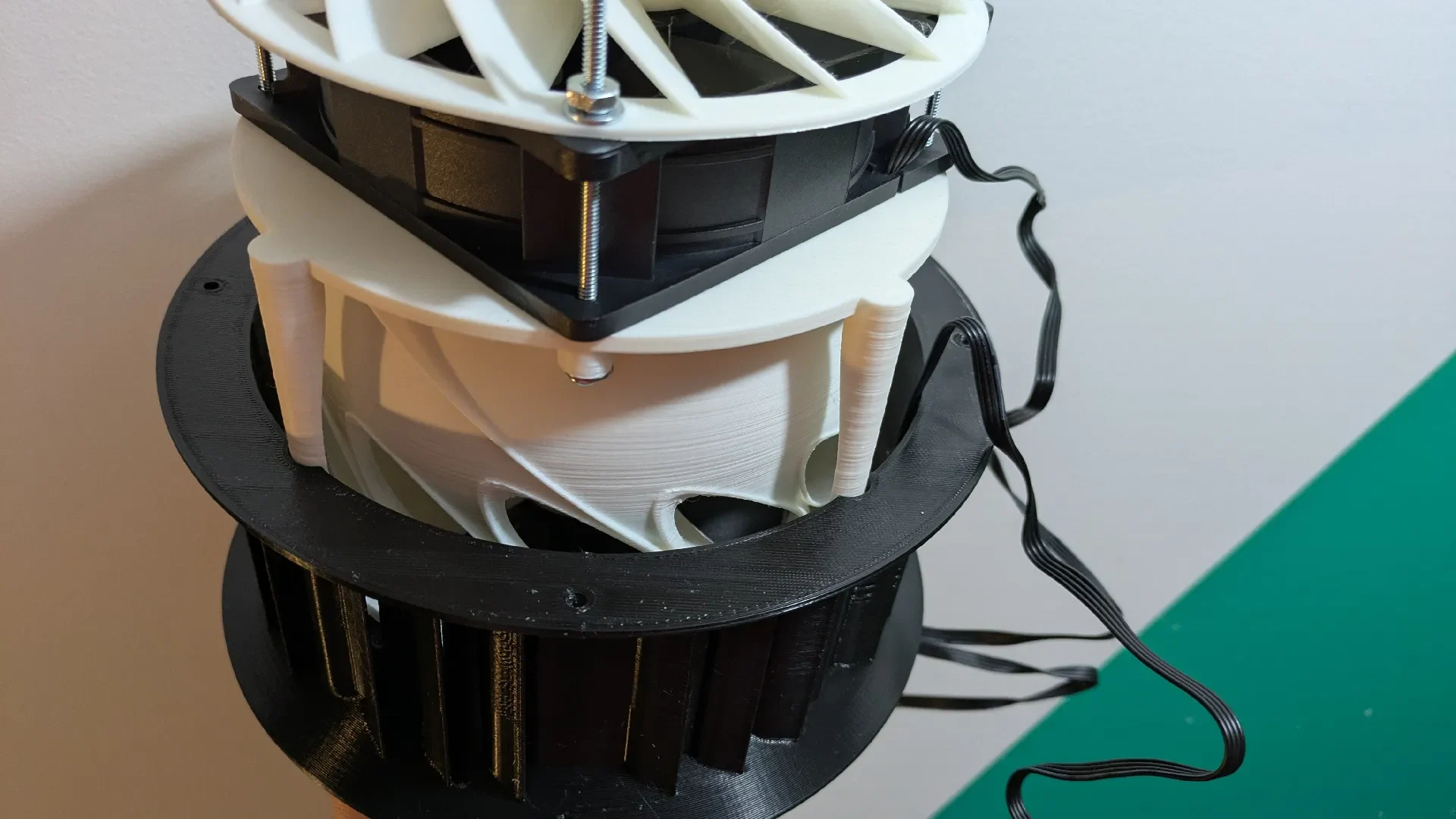

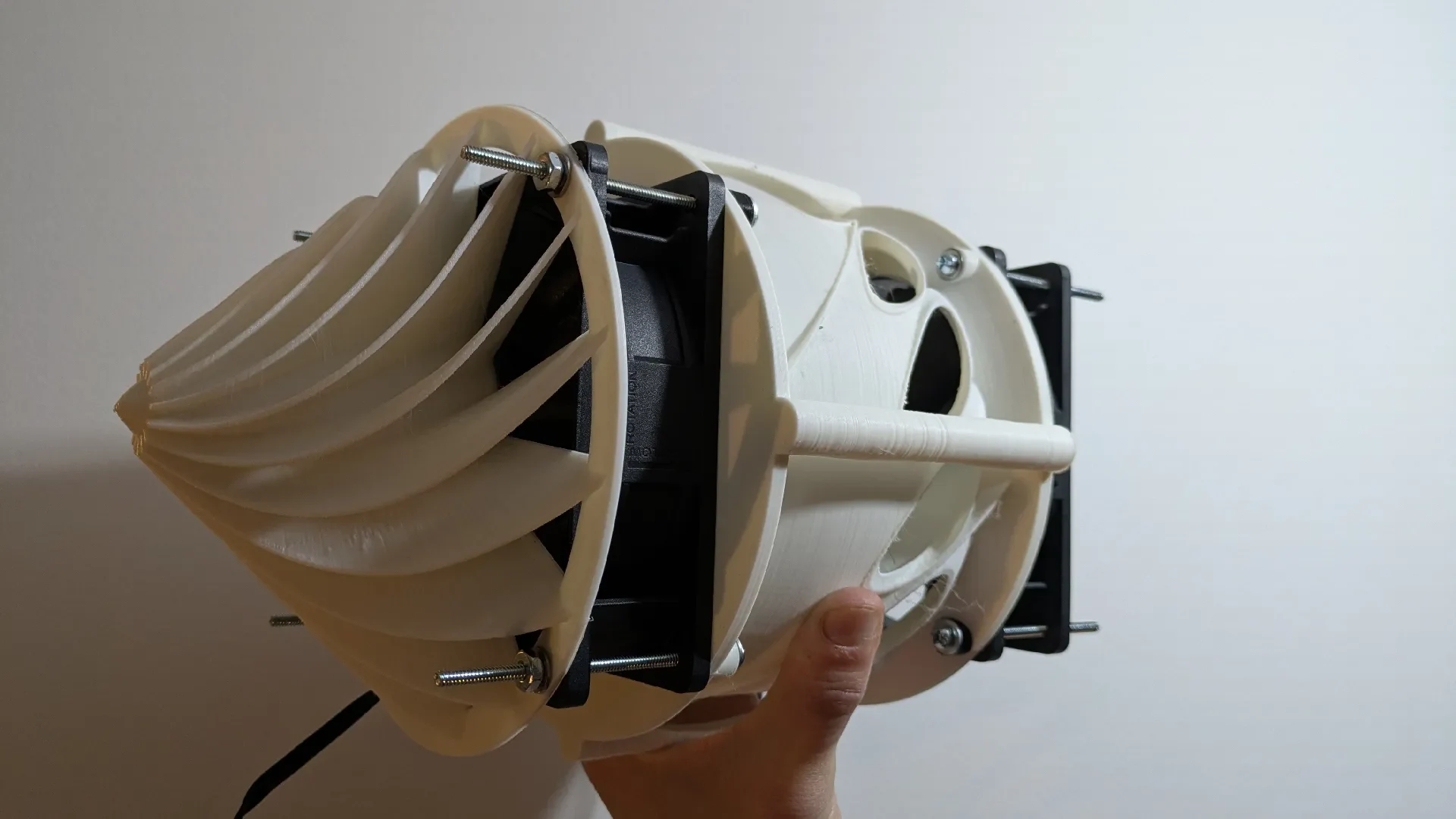

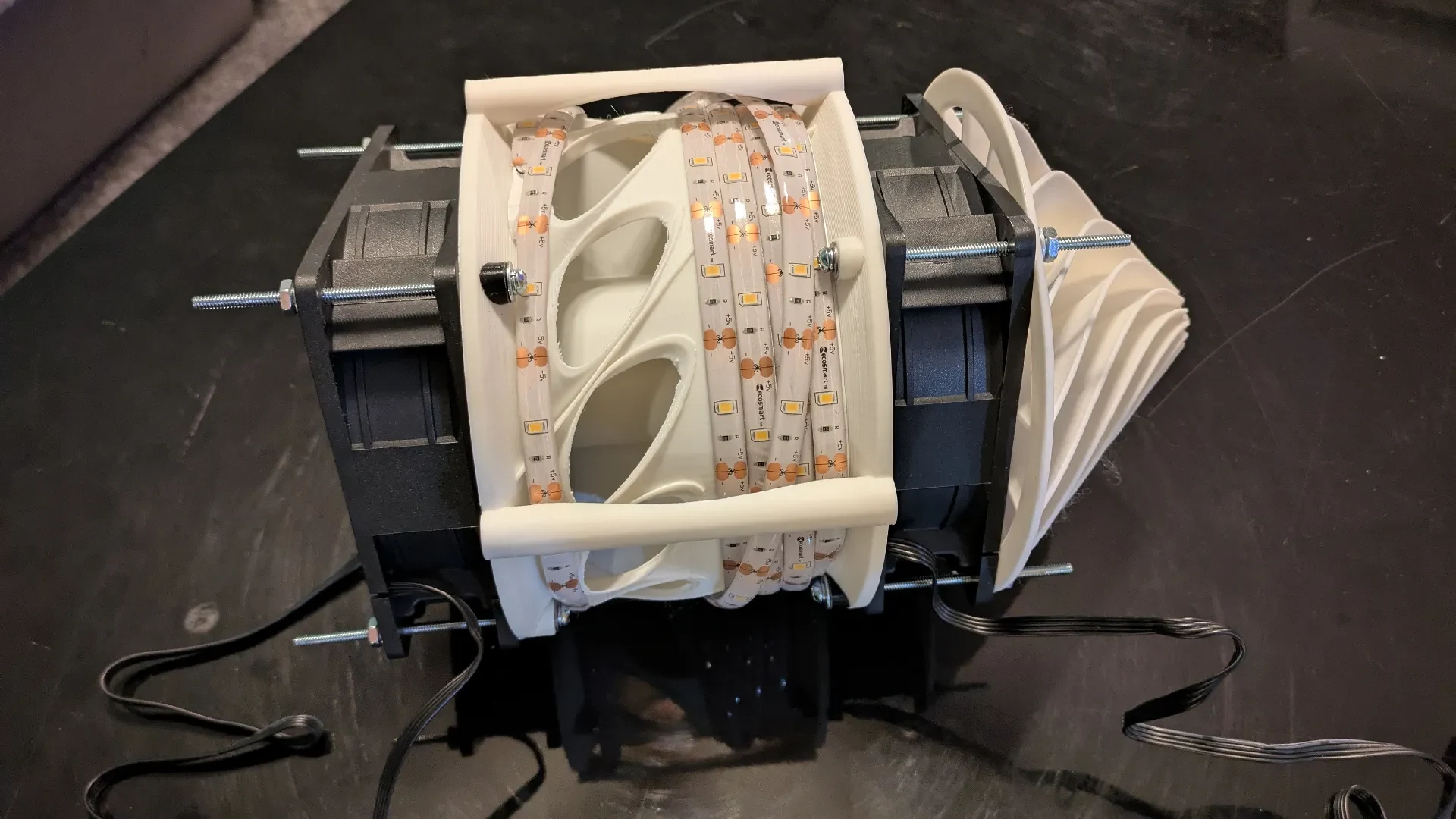

Прикрепите вентиляторы (9) к шасси (1), а защитную решетку воздухозаборника (2) к заднему вентилятору, используя соответствующие крепежные детали (10), (11) и (12) и стойки шасси (6). Убедитесь, что ваши вентиляторы ориентированы правильно, чтобы направлять воздух к соплу.
Затем запрессуйте переднюю и заднюю оболочки корпус�� (3) и (4) вокруг узла вентилятор/корпус и закрепите фланцы корпуса с помощью соответствующих крепежных деталей (10), (12) и (13) и стоек корпуса (7).
Затем прикрепите VESA-совместимый кронштейн (8) к среднему фланцу корпуса с помощью соответствующего крепежа (10), (12) и (13).
Наконец, прикрепите насадку (5) к торцевому фланцу корпуса и ножкам кронштейна VESA с помощью соответствующего крепежа (10), (12) и (13).
ПОДТВЕРЖДЕННЫЙ ��ЕНТИЛЯТОР:
Высокоскоростной вентилятор Bluegears Bgears b-BlasterPWM 120x38 2Ball PWM: httpss://amzn.to/4d2lRiR
ПЕРЕМЕННЫЕ КОНТРОЛЛЕРЫ, ИСПОЛЬЗУЕМЫЕ В ВИДЕО:
https://amzn.to/3WRNu8W
ИЗГОТОВЛЕННАЯ ЭЛЕКТРОНИКА И ПРОВОДКА WIND SIM:
См. прилагаемый чертеж KNXTWND22A00, предоставленный KNIXT Design LL.
