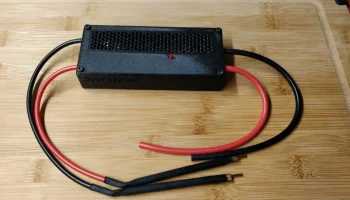

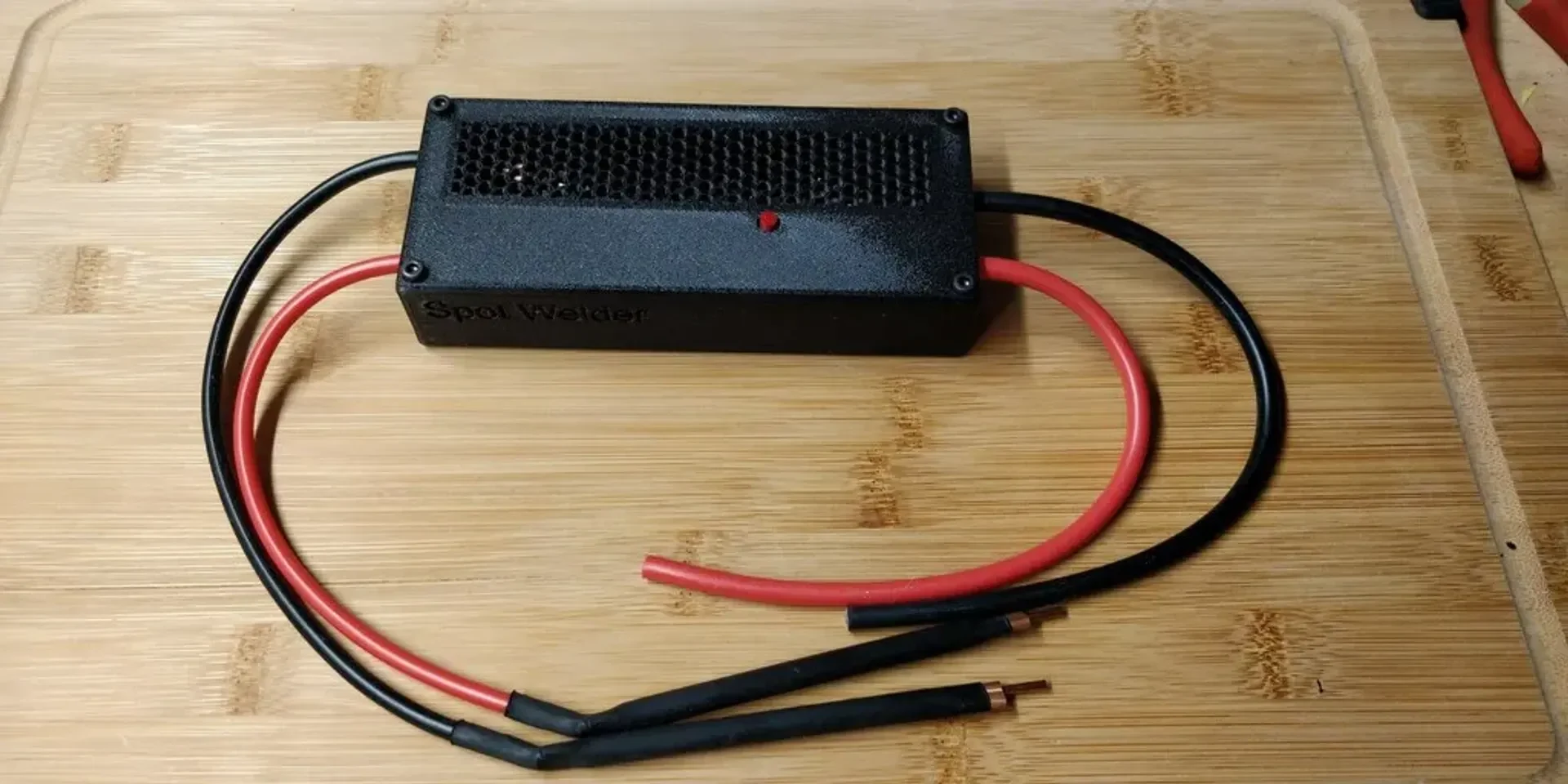

Корпус для точечной сварки Geekcreit

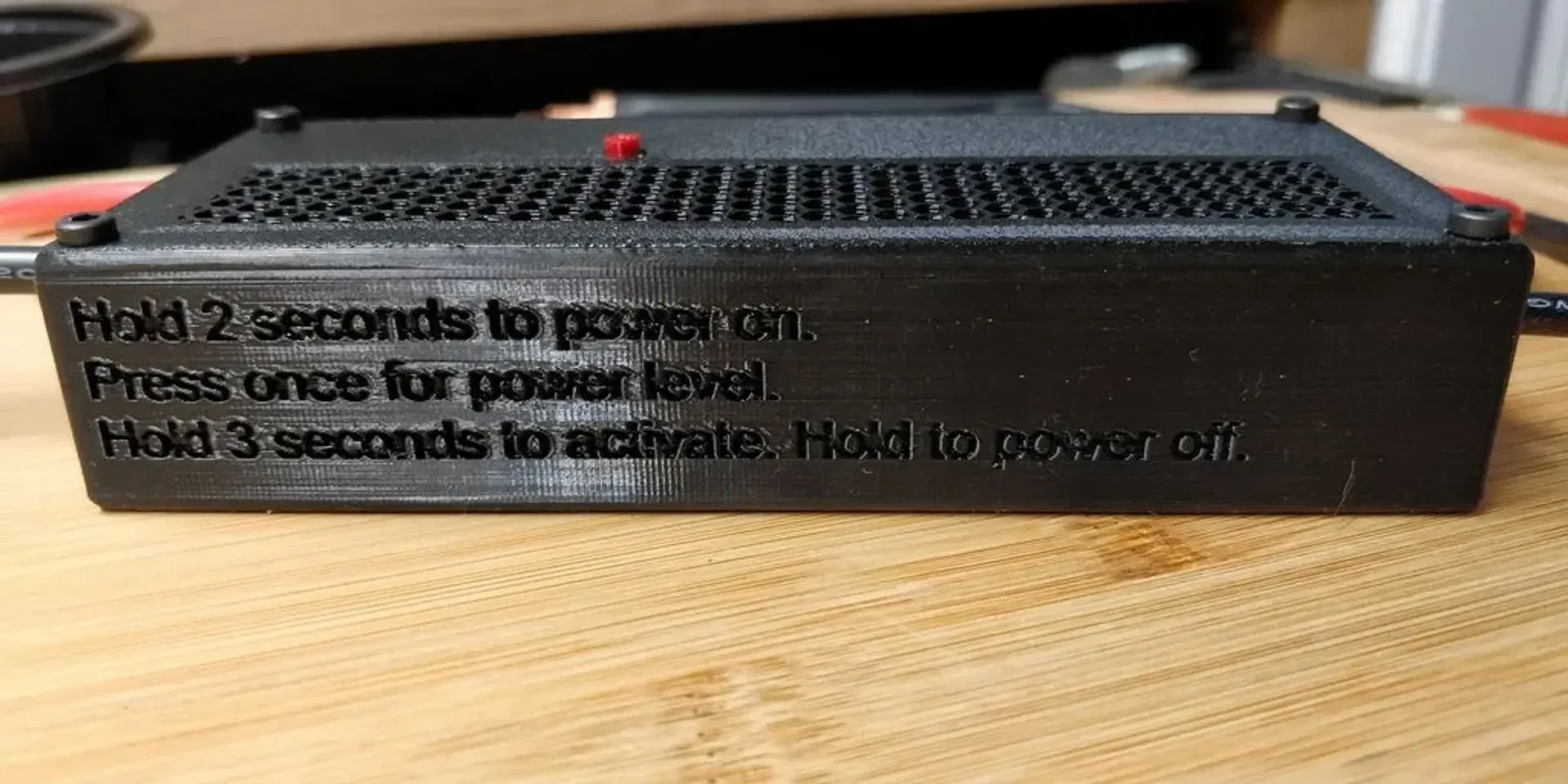

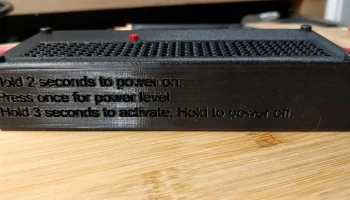

Это коробчатый корпус для аппарата точечной сварки, найденный на Banggood:
https://www.banggood.com/DIY-Portable-Battery-Storage-Spot-Welding-Machine-PCB-Circuit-Board-Welding-Equipment-Spot-Welders-for-18650-26650-12V-p-1646749.html

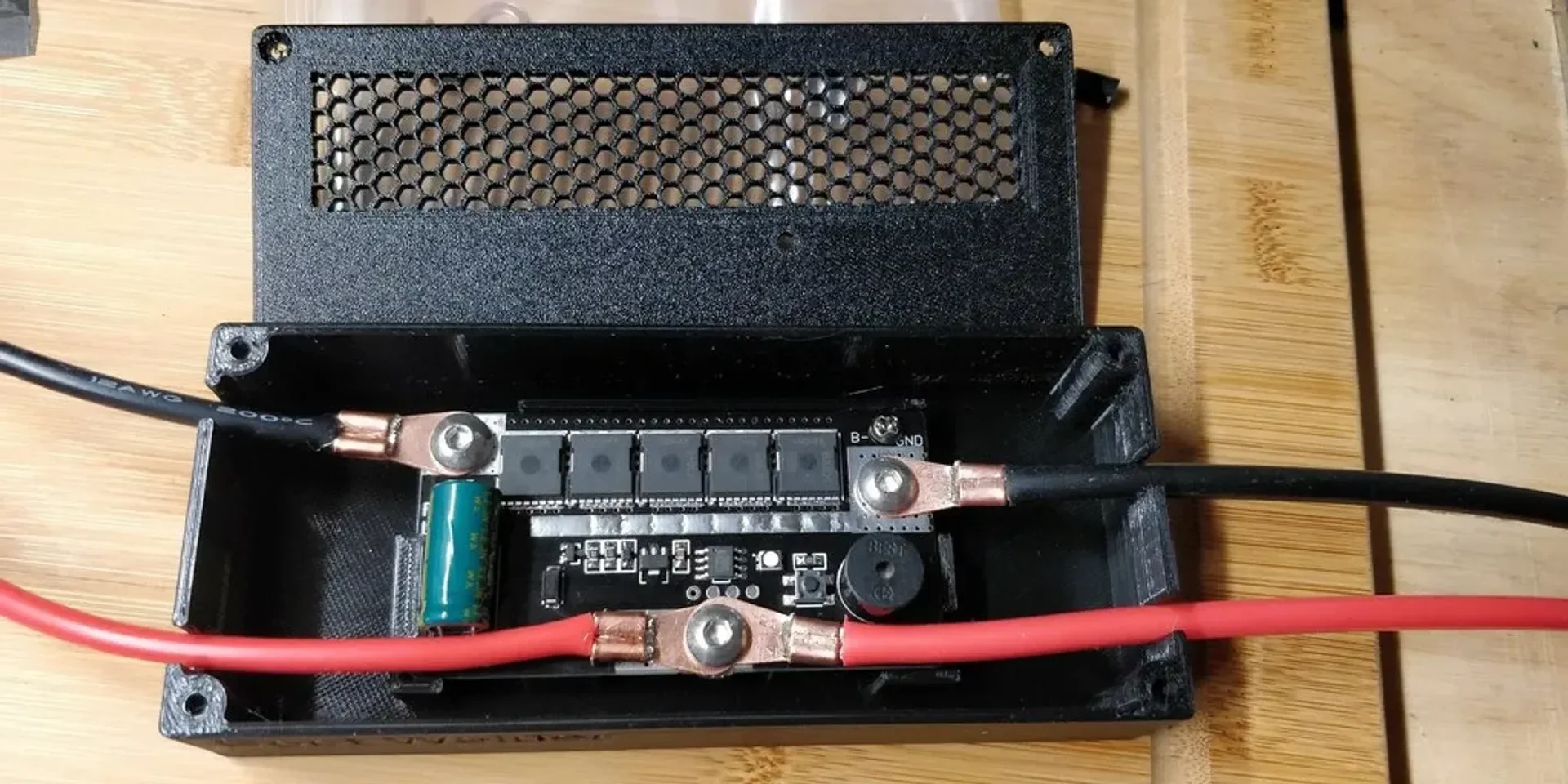

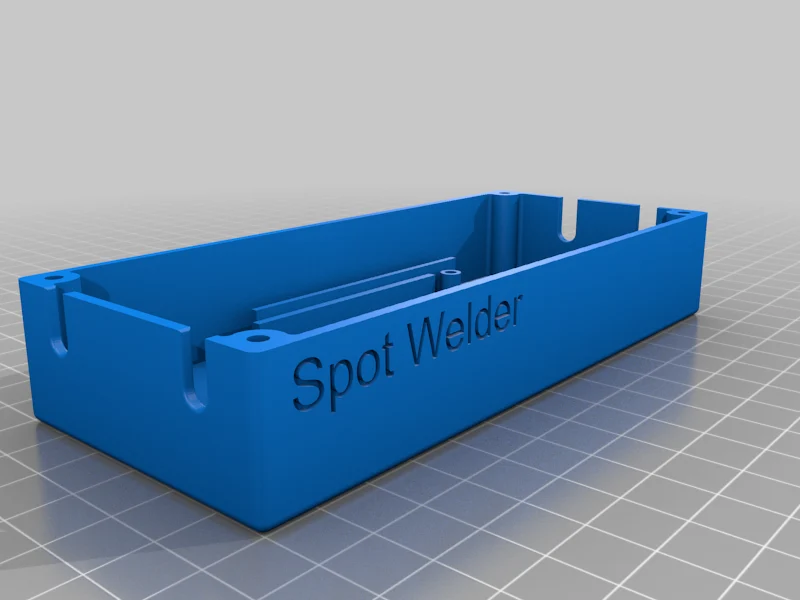

Для крышки используются винты M3, а также более короткие (5 мм) для платы. Другая сторона платы закреплена приподнятым выступом и пазом, в который можно вставить печатную плату.

Моя первая попытка сделать коробку для различной электроники, которая просто лежит без крышки :D

Оказывается, в моей настройке Fusion360 использовались см вместо мм, поэтому вам, возможно, придется увеличить масштаб в 10 раз, чтобы получить правильный размер. Длина корпуса должна составлять 140 мм.

23 июня 2021 г. — Я повторно загрузил файлы до нужного размера, поэтому изменение размера файлов STL не потребуется.

Настройки печати

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

200

Заполнение:

20

Нить:

Предпочтительно PETG/ABS

Примечания:

Я использовал PETG на случай, если устройство нем��ого нагреется. Я не уверен, что ПЛА деформируется.

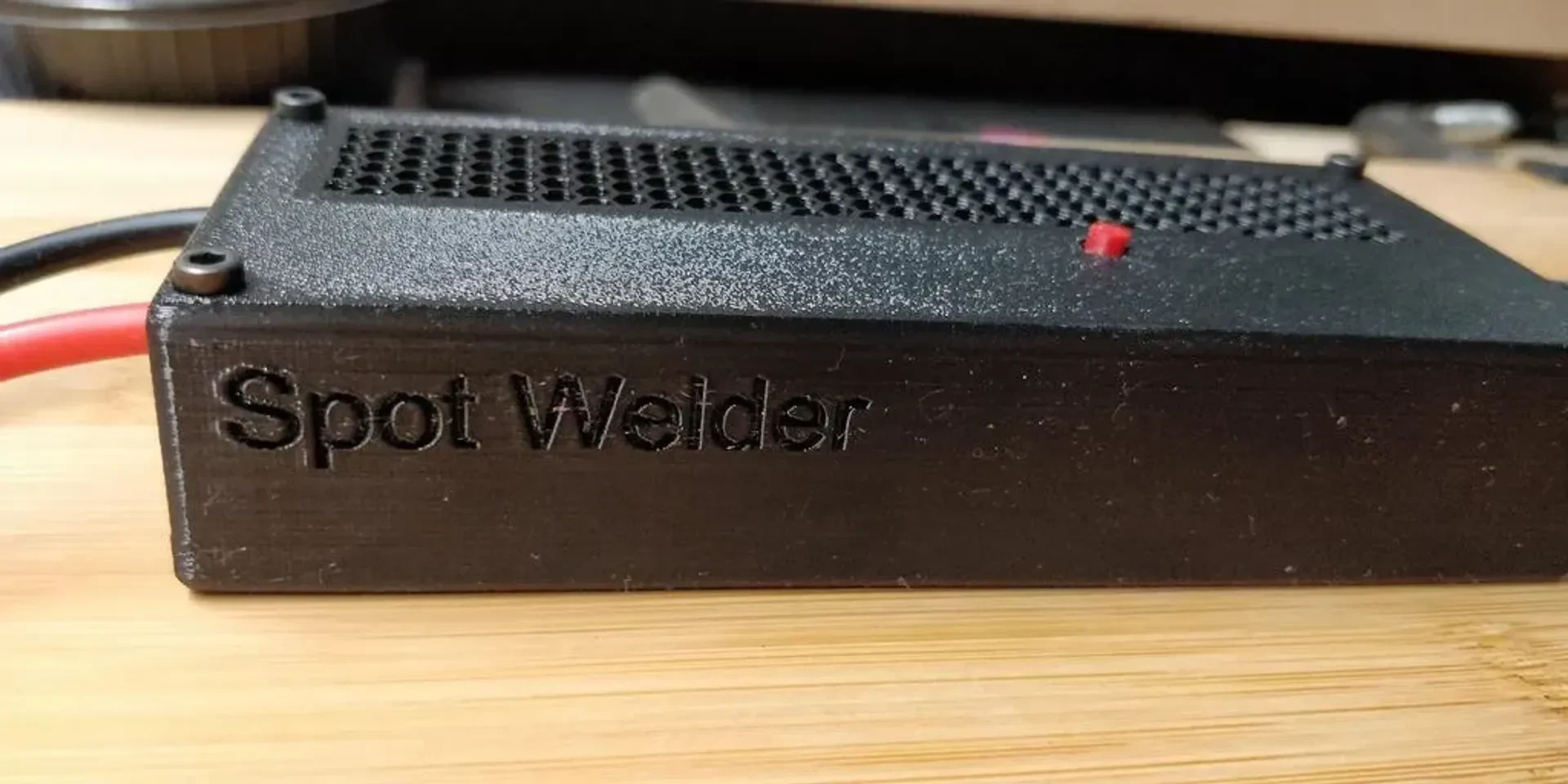

Я распечатал на текстурированном листе, чтобы придать крышке и дну более законченный вид.

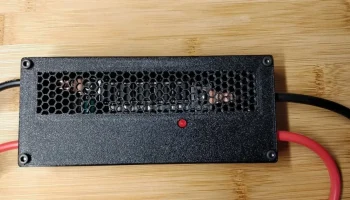

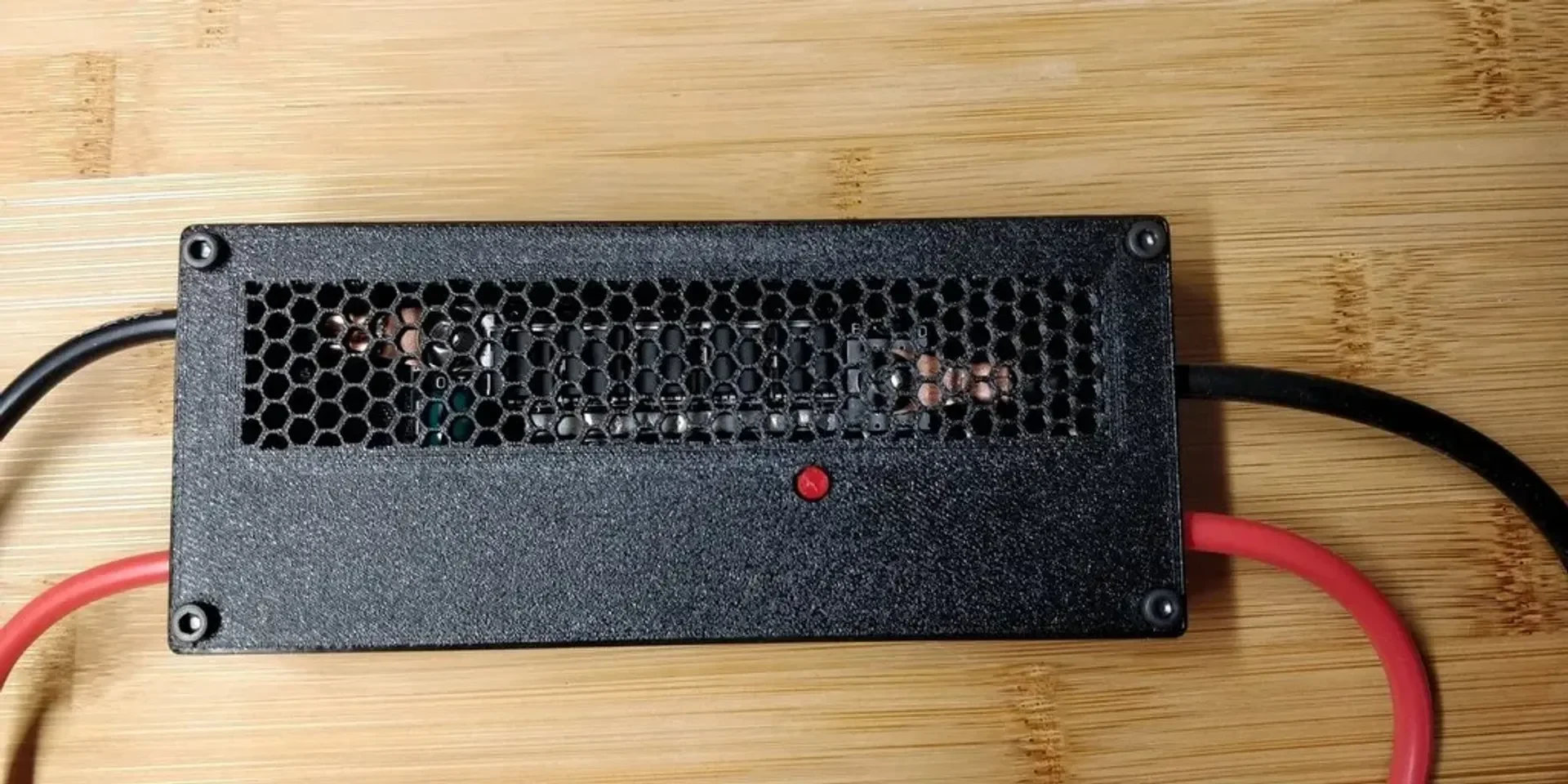

Рекомендую сделать окошко для вентиляции полевых транзисторов и видеть световой индикатор внутри.

Крышка сделана сплошной, но вы можете использовать любой слайсер, чтобы напечатать часть с заполнением по вашему выбору (установите верхний и нижний слои на 0).

Пост-печать

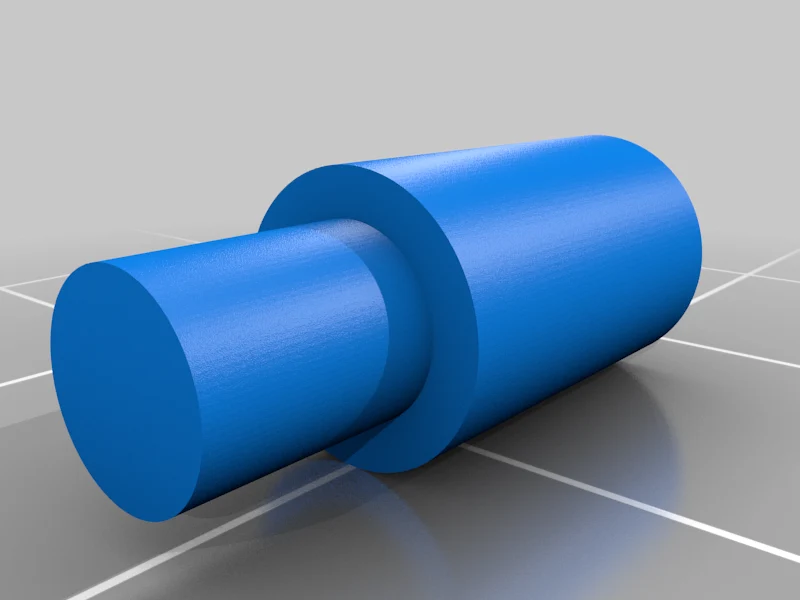

Кнопка

Часть кнопки немного сложна, так как сама кнопка имеет глубину всего 1 мм. для удобной посадки ему просто нужна малейшая глубина отверстия внизу. Возможно, потребуется шлифовка в зависимости от допусков.
Вам также придется немного открыть отверстие в крышке, чтобы вместить кнопку.
