StrongArm: настольный держатель (крючок) для сумок, кошелько
Обновление: 08.02.2023: добавлен вариант с еще большей общей грузоподъемностью за счет устранения самого слабого изгиба в первой модели, но из-за изгиба вы не сможете задвинуть его так глубоко в стол. Посмотрите «Варианты», какой из них распечатать.
Почему я сделал это
Мне нужен был прочный портативный крючок, чтобы можно было повесить на стол сумки или сумочки. Я посмотрел на некоторые существующие крючки, но при печат�� из PETG я обнаружил, что они несколько слабее, чем ожидалось, даже при печати по нескольким периметрам. Некоторые другие модели выглядели немного прочнее, но требовали использования стола ограниченной толщины и приложения усилий, которые могли сделать держатели склонными к скольжению или царапинам на поверхности стола при печати определенными нитями.
Я взял существующую модель и перемоделировал ее с нуля, внеся собственные изменения в Fusion 360, проведя грубый анализ методом FEA, чтобы определить, где она наибол��е слабая, а также добавив массу и сгладив эти области, чтобы распределить нагрузку.
Как это распечатать

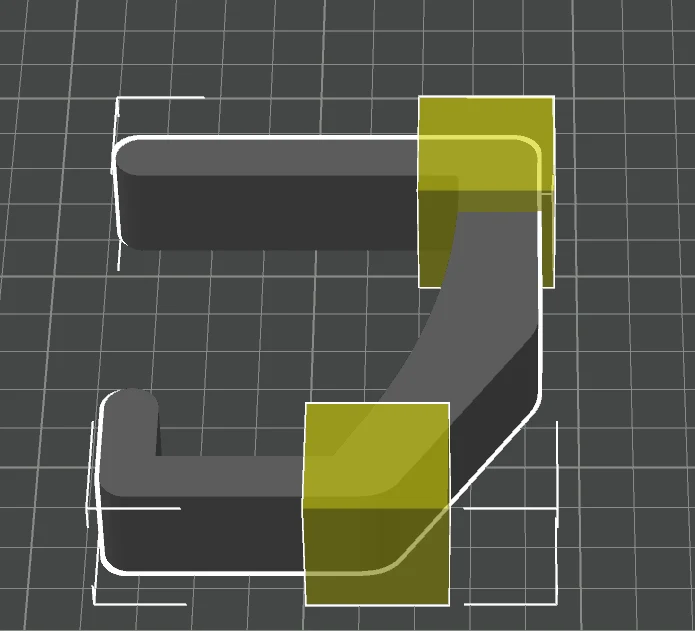

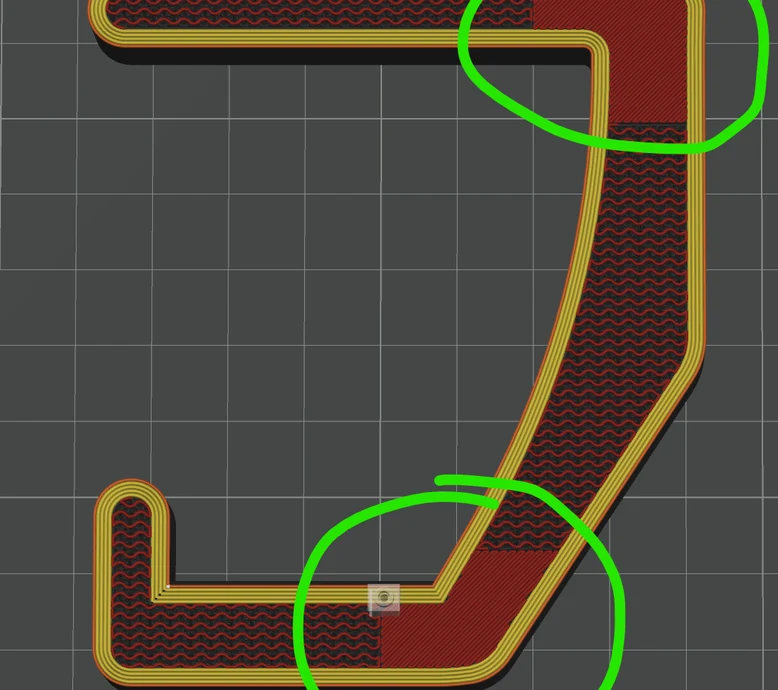

Я рекомендую добавить 100% модификаторы заполнения (как показано на рисунках), чтобы усилить самые слабые места, определенные в результате грубого анализа FEA в Fusion 360. Эти точки представляют собой два показанных изгиба.
Я использовал 40% гироидного заполнения и 5 периметров при высоте слоя 0,2 мм и толщине верха/низа минимум 1,0 мм. Это значительно усиливает модель.
Для людей, использующих Bambu Slicer, я включил проект 3MF с предлагаемыми предварительно установленными модификаторами 100% заполнения и настройкой для печати в Prusament PC-CF.
Вы можете использовать любую нить, которую захотите, но имейте в виду, что прочность и режим разрушения при разрушении (изгиб или разрушение) будут значительно различаться в зависимости от выбора нити. Если вы ожидаете большую нагрузку на крючок, я бы порекомендовал печатать чем-то вроде PLA хорошего качества или поликарбонатного углеродного волокна, которые имеют высокую прочность на разрыв. Однако имейте в виду, что многие PLA со временем теряют нагрузку.
Опоры не требуются (печать сбоку).
Производительность
Эта улучшенная модель должна выдерживать не менее ~ 10 фунтов с ABS и��и PLA (но проверьте ее, прежде чем доверять ей!).

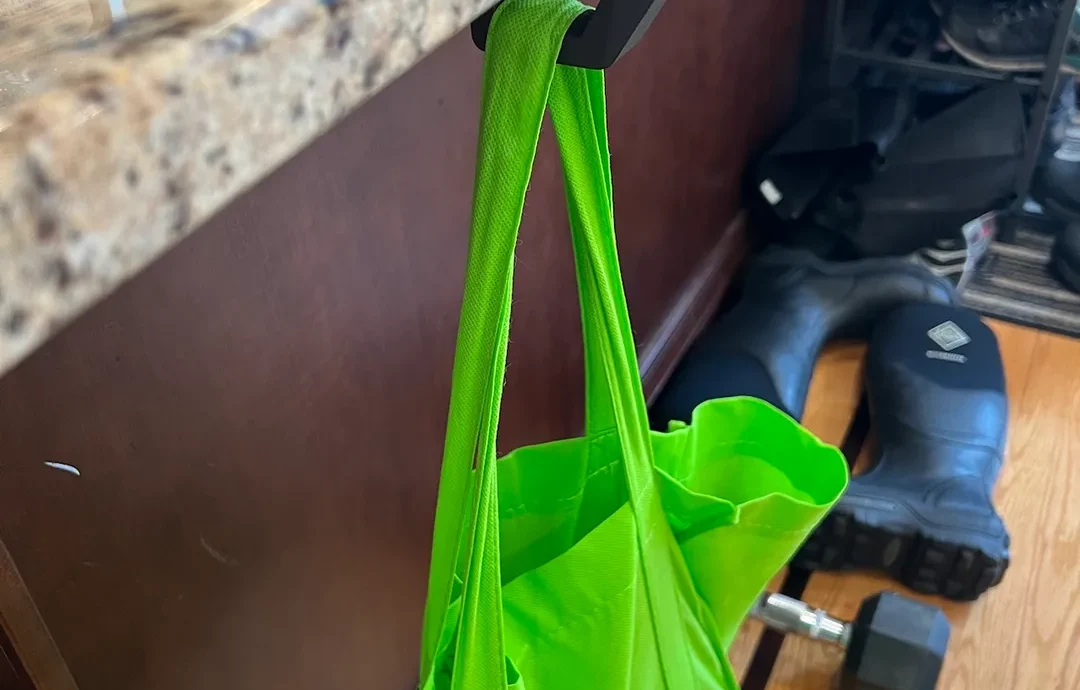

Я также протестировал деталь, напечатанную из нити PC-CF компании Prusament (на фото), которая могла выдержать 40 фунтов в сумке за ночь (на фото).
Я не проверял его на разрыв или деформацию нити накала. Если вы испытаете это на разрушение, пожалуйста, примите соответствующие меры предосторожности и руководствуйтесь собственным здравым смыслом. Стандартное заявление об отказе от ответственности: Я не несу ответственности за все, что вы делаете с этой деталью/любые нарушения заявленной производительности и т. д.
Варианты:

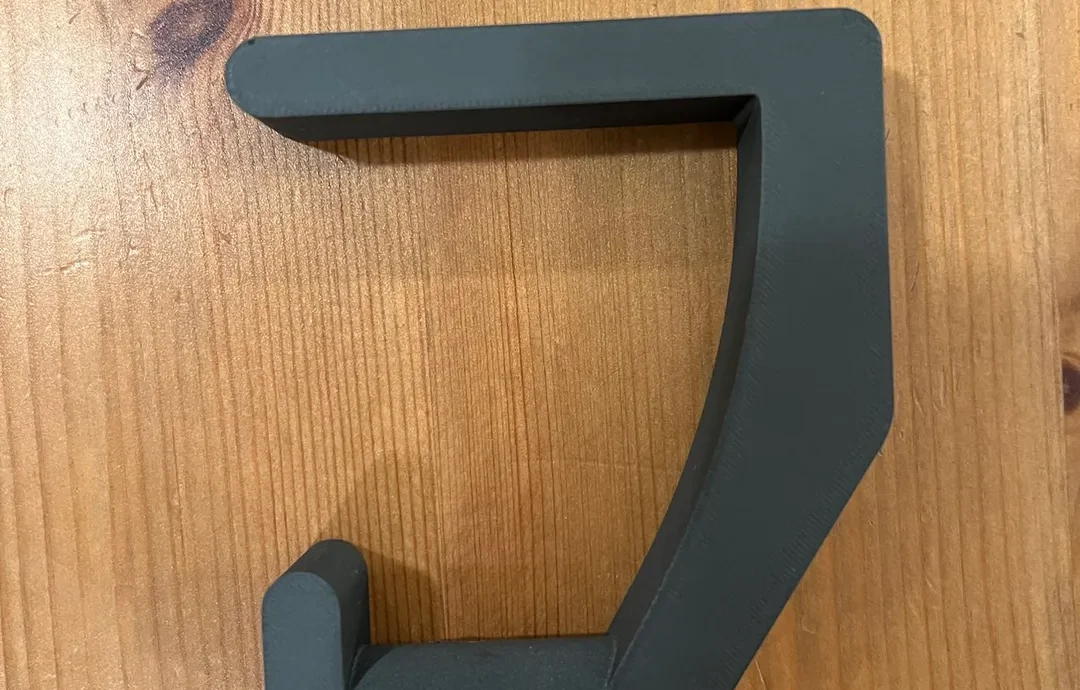

Предусмотрено два варианта: один с более острым внутренним углом (вверху справа на первой фотографии), когда вы вталкиваете его в край стола, а другой с более широкой кривой скругления.
Изогнутый в принципе прочнее, но может не так хорошо прилегать к прямоугольному краю стола из-за галтели, добавленной для прид��ния прочности. Если это вас не беспокоит, как и незначительный дополнительный материал, и вам нужен самый сильный вариант, то вам нужен именно этот.
Мое нагрузочное тестирование до 40 фунтов в PC-CF проводилось с более слабым из двух вариантов (острый внутренний угол). Я не проверял более сильный вариант под нагрузкой, но ожидаю, что он будет работать лучше.
