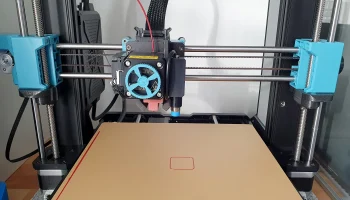

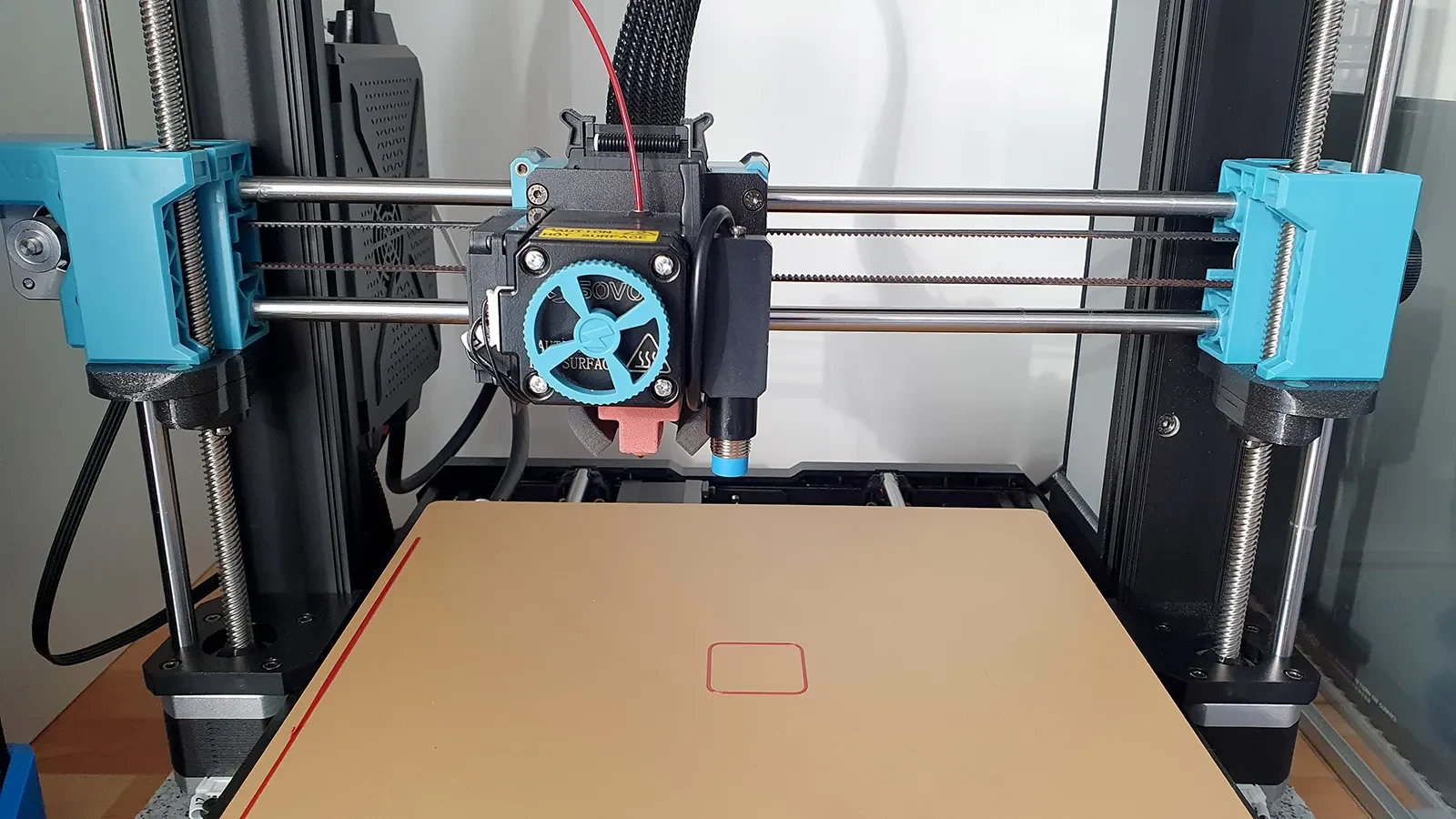

Совол SV06 Z-Wings

DIY, Самоделки

Источник:

www.printables.com

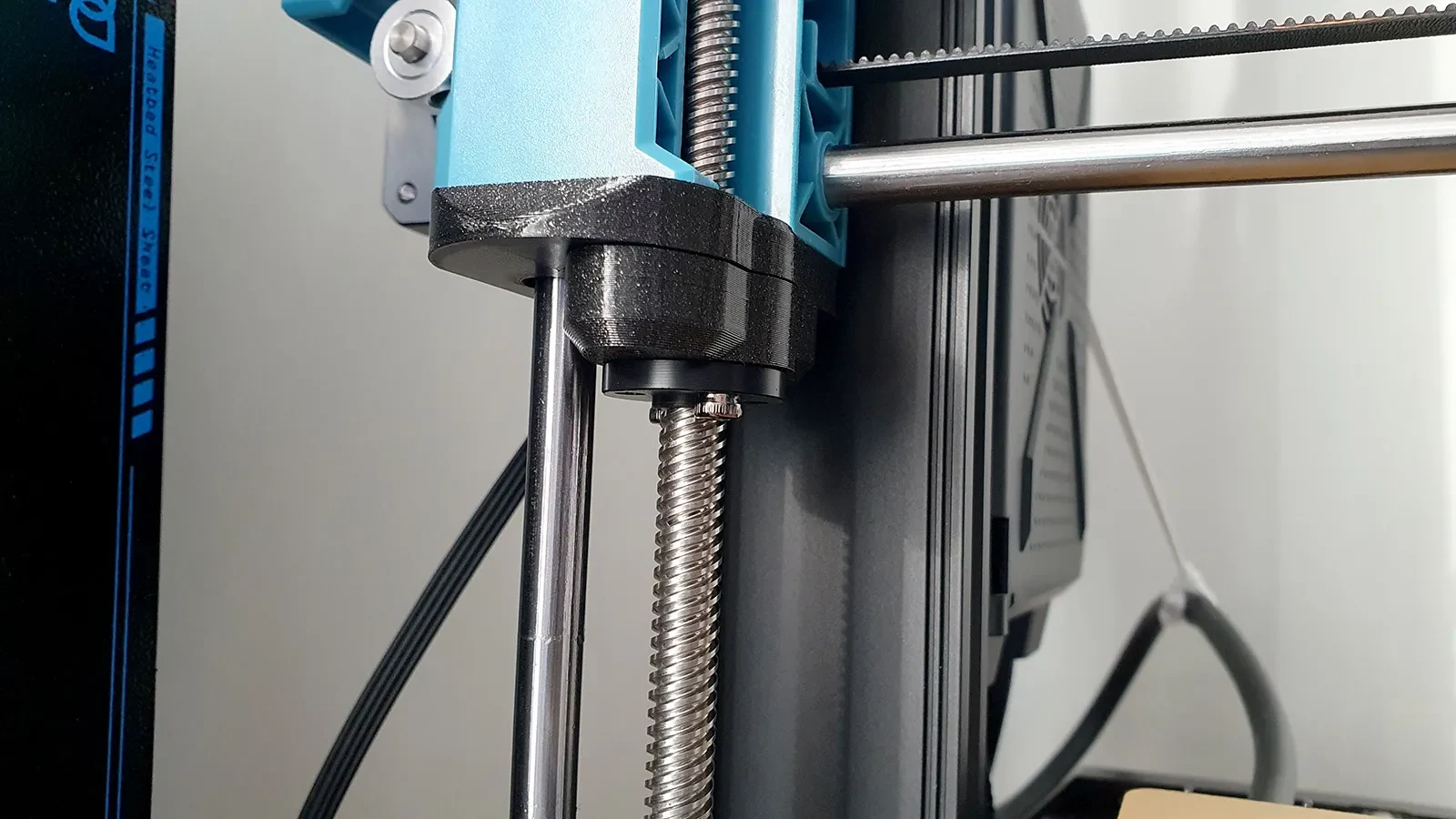

Чтобы эффективно механически разъединить оси Z Sovol SV06 от трапециевидных шпинделей, я разработал эти развязывающие устройства.
Они удерживаются сильными неодимовыми магнитами.
Подвижным элементом является упорный шарикоподшипник.
За счет данной модификации отсутствует износ и точные движения.

Магниты (7х7 мм): ССЫЛКА
Упорный подшипник: ССЫЛКА

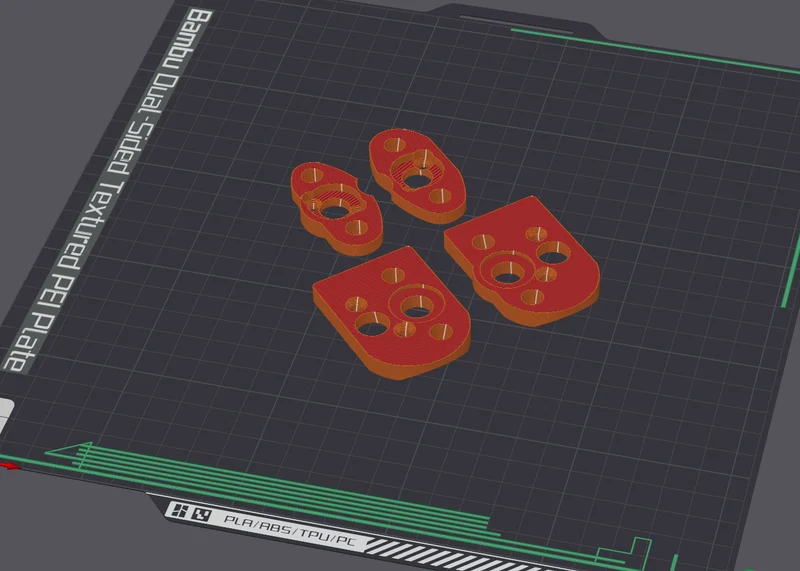

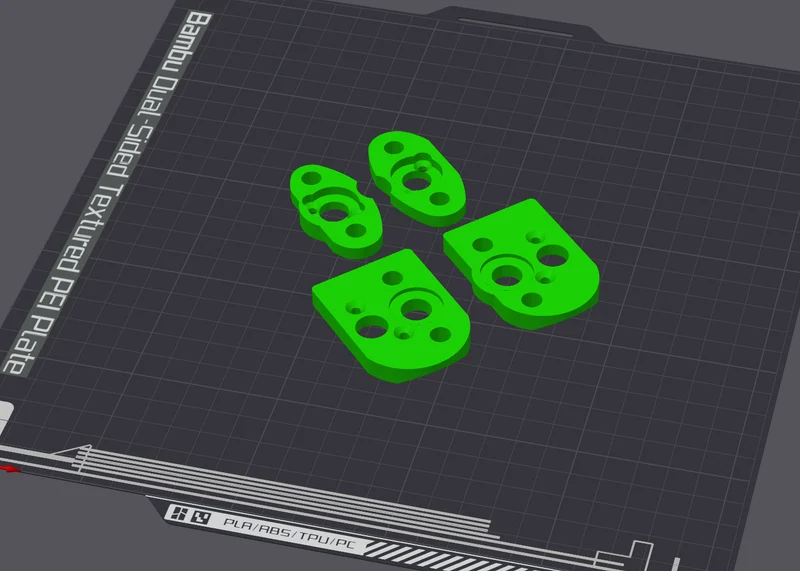

Я печатал PETG толщиной слоя 0,2 мм.

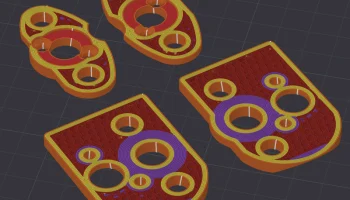

5 линий стен, 10 верхних слоев, 10 нижних слоев, сотовое заполнение 30%.

---

ВНИМАНИЕ-1: верхние оригинальные направляющие POM больше не используются!

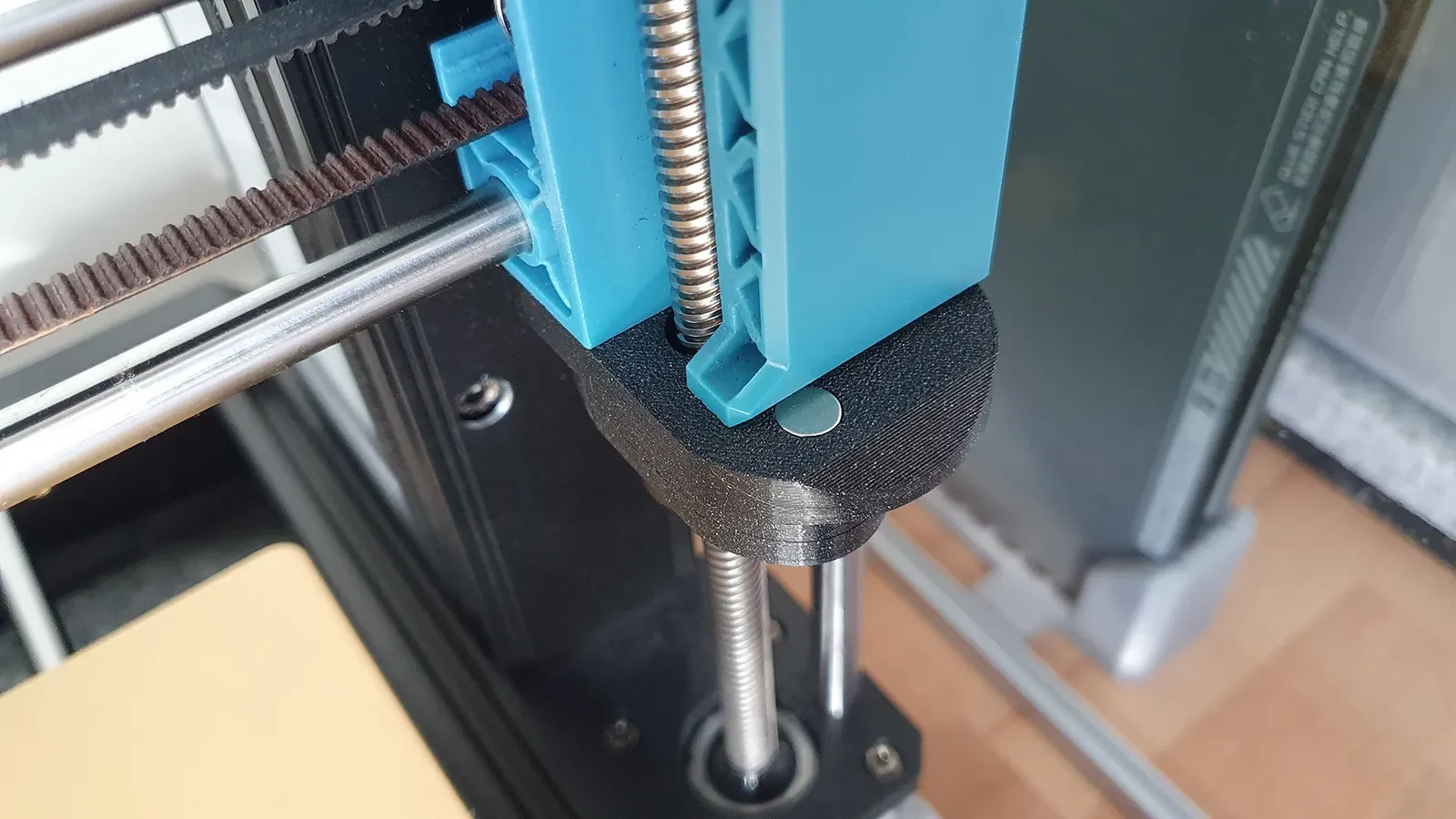

Пожалуйста, возьмите новые круглые направляющие POM и установите их на Z-образные крылья (см. фото).

ВНИМАНИЕ-2: Я больше не использую оригинальные муфты между шаговым двигателем и трапециевидным шпиндел��м на моем SV06, а использую неразрезные шпиндели, которые прочно соединены с двигателем!
Эти шпиндели у меня тоже закреплены на верхнем конце (см. здесь: ССЫЛКА).

Я использую эти диски: ССЫЛКА

!!! ЭТОТ МОД ИМЕЕТ ТОЛЬКО СМЫСЛ, ШПИНДЕЛИ ЖЕСТКИЕ И ЗАФИКСИРОВАНЫ НА ВЕРХНЕ!!!
