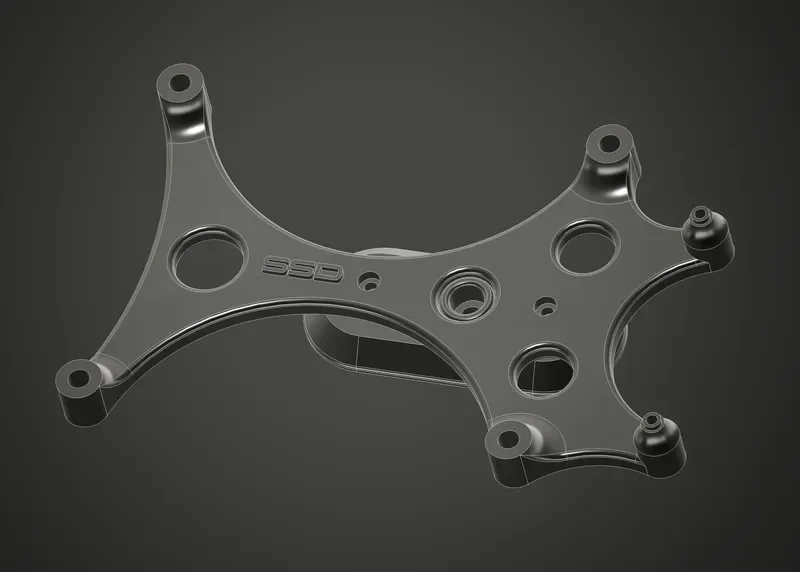

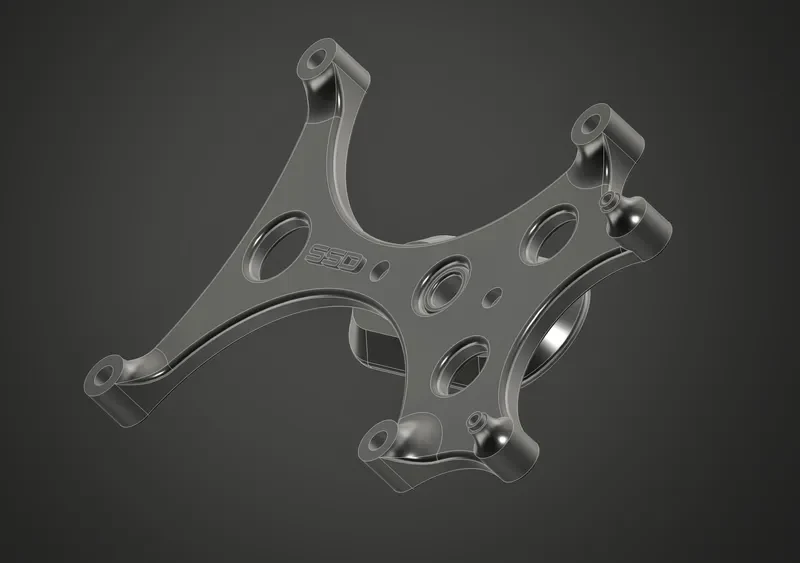

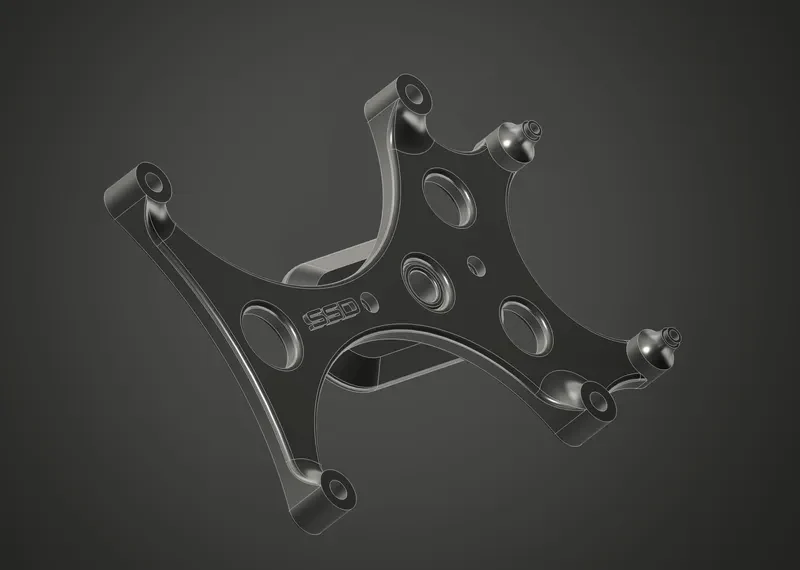

Крепление SSD Klipper 2,5 дюйма на DIN-рейку плюс с униве..

… Пожалуйста, не забудьте поставить лайк и опубликовать модель, мне бы хотелось увидеть ваши отпечатки!

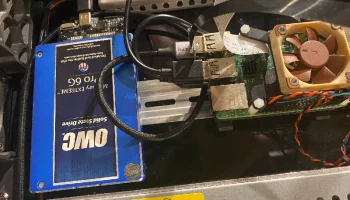

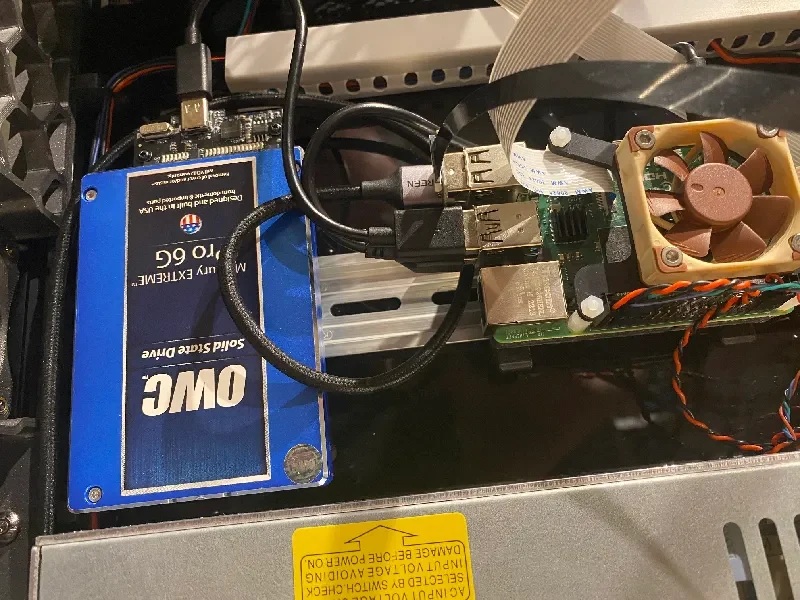

Превратите свой принтер, оснащенный Rasberry Pi, в твердотельный компьютер! Эти накопители быстрее и надежнее, чем любые SD-карты, которые имеют очень ограниченное время чтения/записи, прежде чем выйдут из строя!

Не теряйте из-за этого свою систему, увеличьте размер хранилища и сделайте его более отзывчивым за счет более быстрого хранилища! Могу поспорить, что у вас наверняка есть один из них!

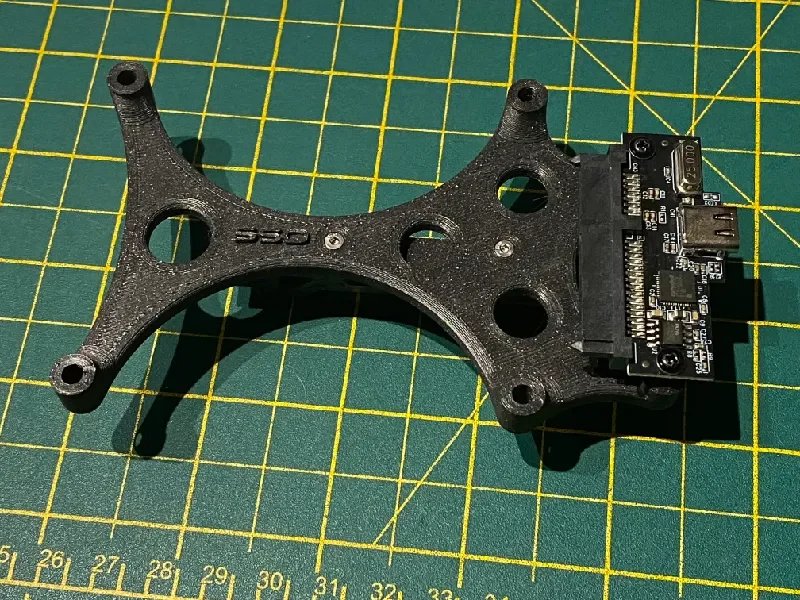

Эта модель предназначена для использования с печатной платой дешевого 2,5-дюймового дискового корпуса Orico.

ИЛИ

Используйте без и используйте собственный адаптер SATA/USB.

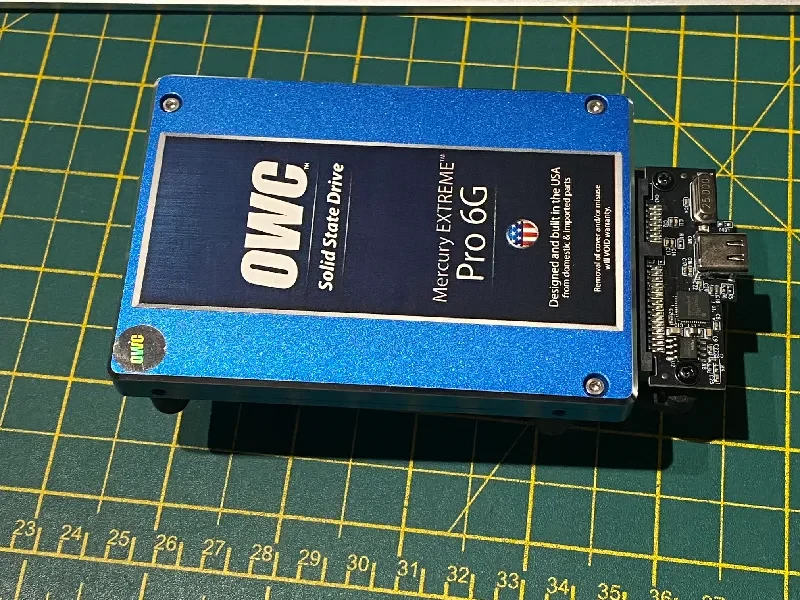

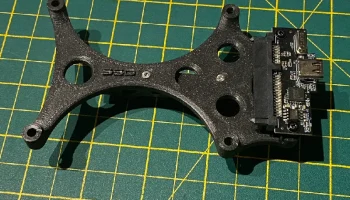

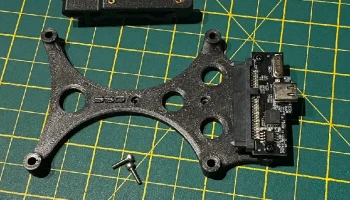

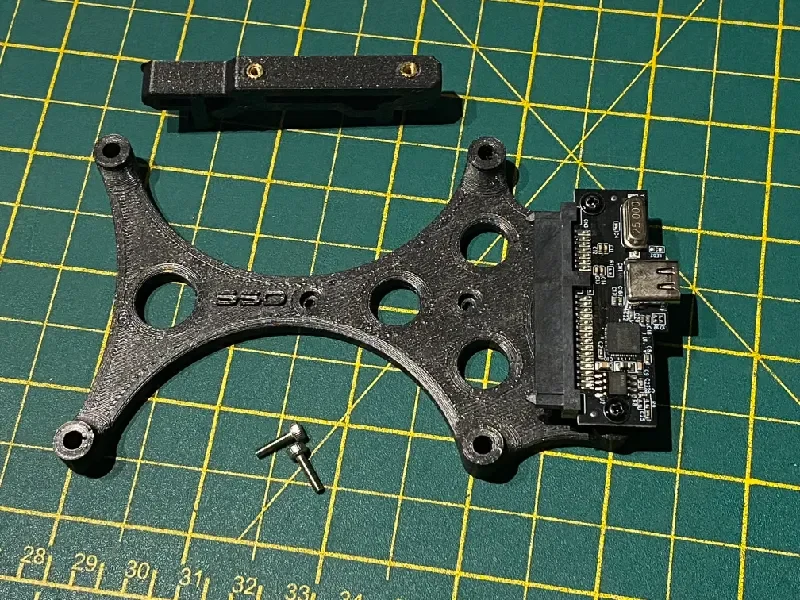

Для использования с деталью ORICO просто откройте корпус и вытащите пластиковую крышку с левой, а затем с правой стороны, затем установите печатную плату на крепление, используя оригинальные винты из корпуса.

Я использовал версию 2520C3-V1-BK с ASIN B0BM9N9VRD.

Поиск на Amazon: Корпус для жесткого диска ORICO 2, 5 дюймов, USB C, 6 Гбит/с, внешний корпус USB 3.1 Gen 1, 2.5 для твердотельных накопителей и жестких дисков, 9,5 мм/7 мм, до 6 ТБ. Корпус твердотельного накопителя с поддержкой UASP и USB-кабелем, без инструментов (черный, 2520C3).

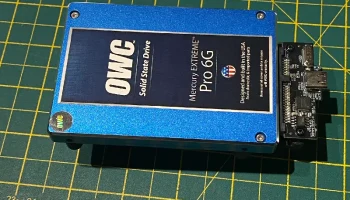

Хотя большинство из них, вероятно, имеют внутри одну и ту же печатную плату. СМОТРИТЕ ФОТО!

Вам понадобится:

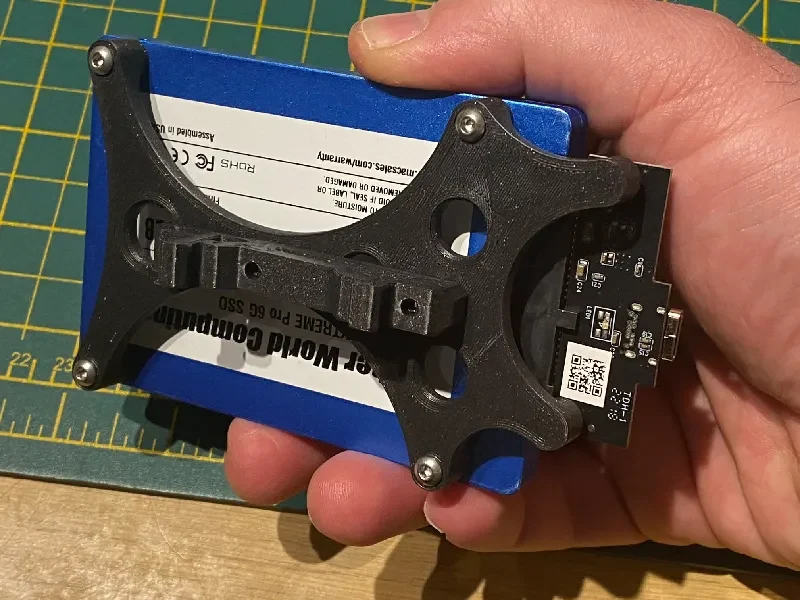

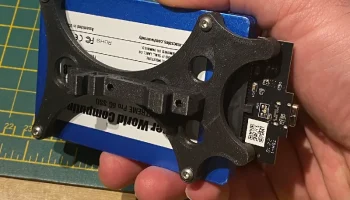

4 болта M3 с пуговицами (куполом) диаметром 12 мм — для крепления SSD к креплению SSD.

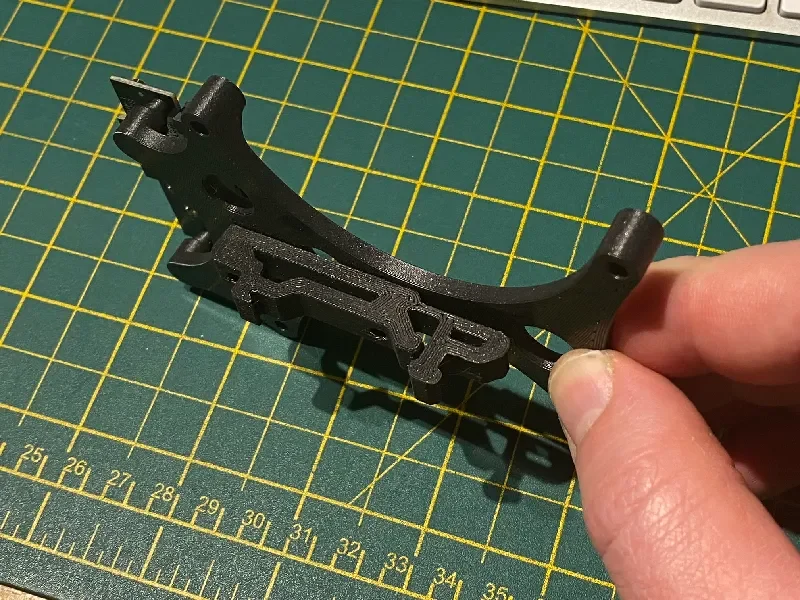

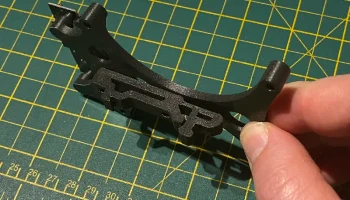

УНИВЕРСАЛЬНОЕ КРЕПЛЕНИЕ

x1 болт M3 с головкой 10-12 мм — для крепления универсального крепления к Т-образной гайке или креплению на раме.
x1 Т-образная гайка M3 — для крепления V-образного паза.

ИЛИ

Лента x1 VHB или двусторонняя лента из пенопласта для установки внутри корпуса принтера без доступа к нижней части привода.
x2 Саморезы M2 — для крепления крепления SSD к универсальному креплению.

ПРИМЕЧАНИЕ>>!!!

При универсальном креплении лучше всего использовать VHB или двухстороннюю пенопластовую ленту, если вы устанавливаете диск внутри корпуса/корпуса принтера, так как будет трудно получить доступ к монтажным болтам диска, которые находятся на нижней стороне диска, если вы не сможете добраться до любой стороны точки крепления/выступа V-образного паза, к которому вы прикрепляете крепление.

Вы были проинформированы, поэтому, пожалуйста, не оставляйте плохой отзыв об этом.

DIN-РЕЙКИ

Загрузите эту модель https://github.com/VoronDesign/Voron-2/blob/Voron2.4/STLs/Electronics_Bay/pcb_din_clip_x3.stl
x2 Тепловые вставки M2 — для добавления к монтажным отверстиям указанной выше модели.
x2 болта с головкой M2 — для крепления крепления SSD к модели PCB_DIN_CLIP

ПЕЧАТЬ

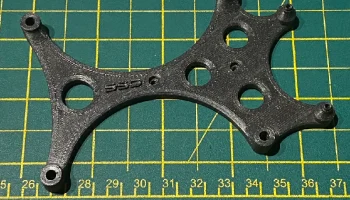

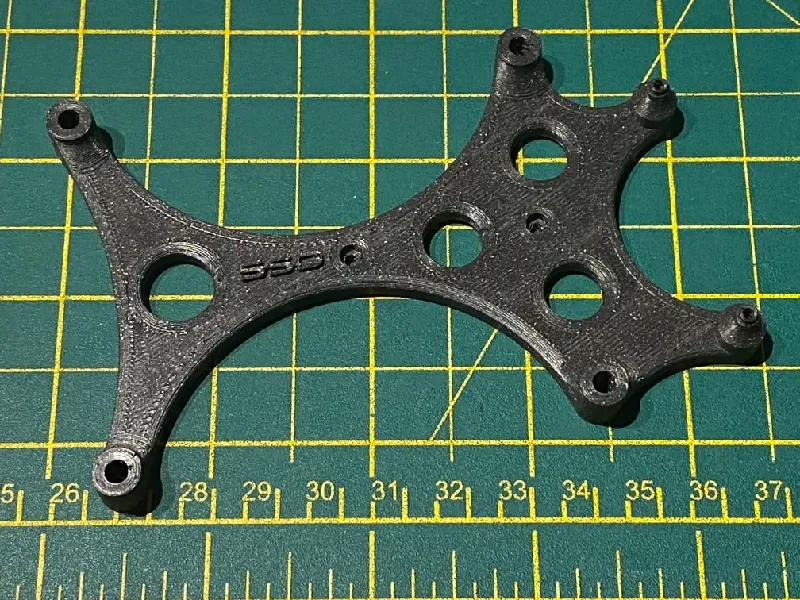

Напечатайте высоту слоя 0,2 мм из любого материала по вашему выбору.
