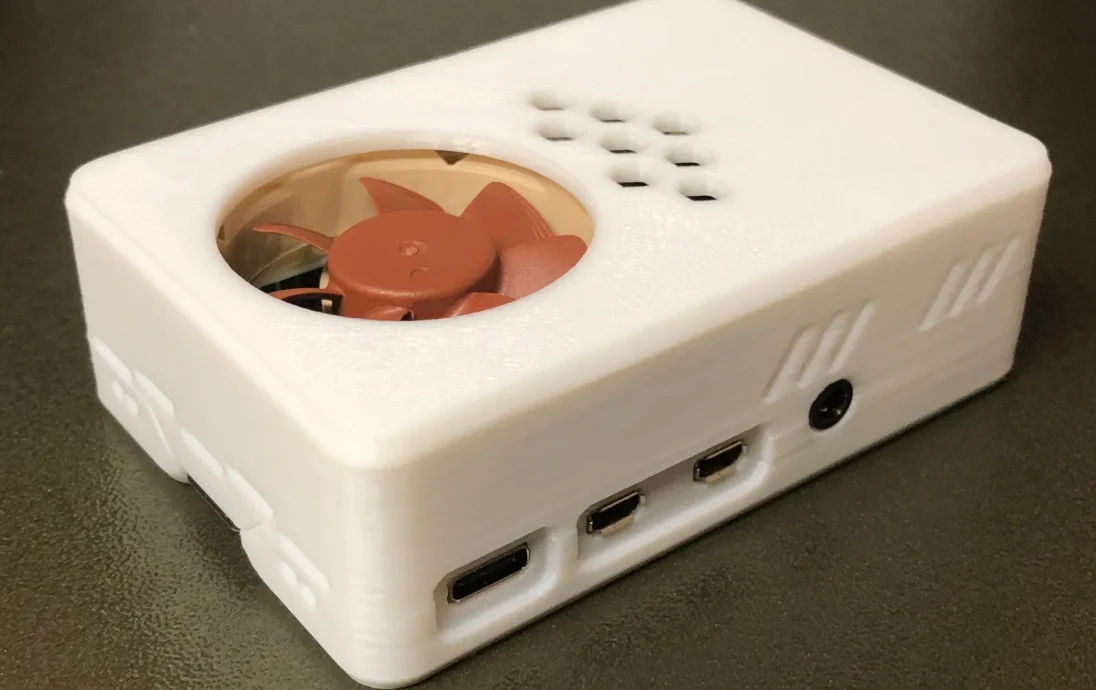

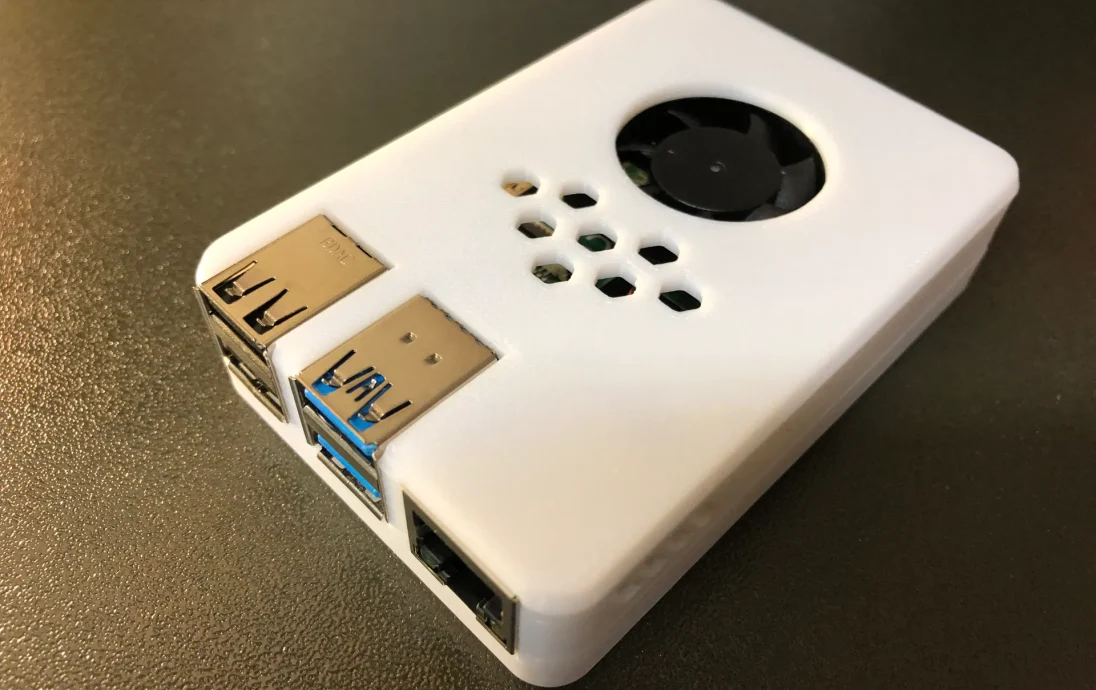

Raspberry Pi 4 Top - безвинтовое крепление вентилятора (30/4
Это ремикс великолепного Raspberry Pi Case Top of Malolo. За последние несколько дней мы хорошо сотрудничали и работали над дизайном и новыми идеями, чтобы сделать корпус еще лучше.
Вот и возникла идея встроить вентилятор без уродливых винтов.

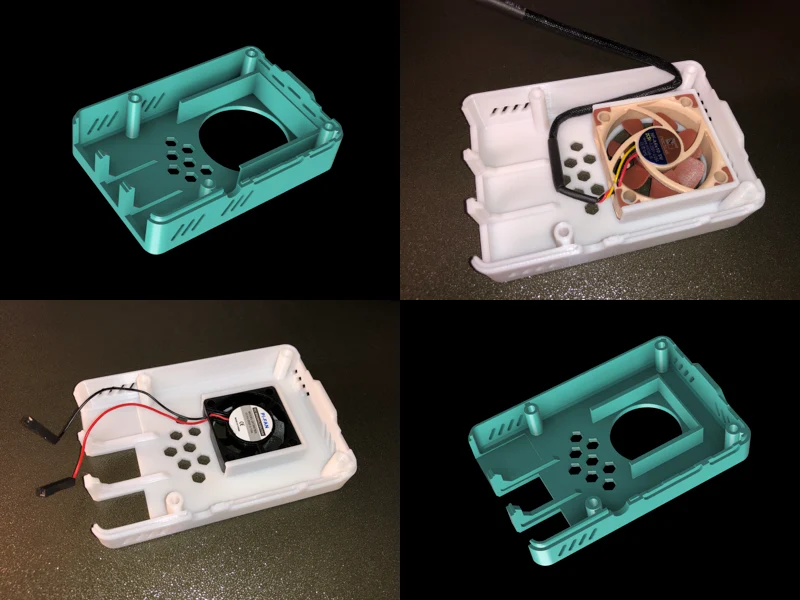

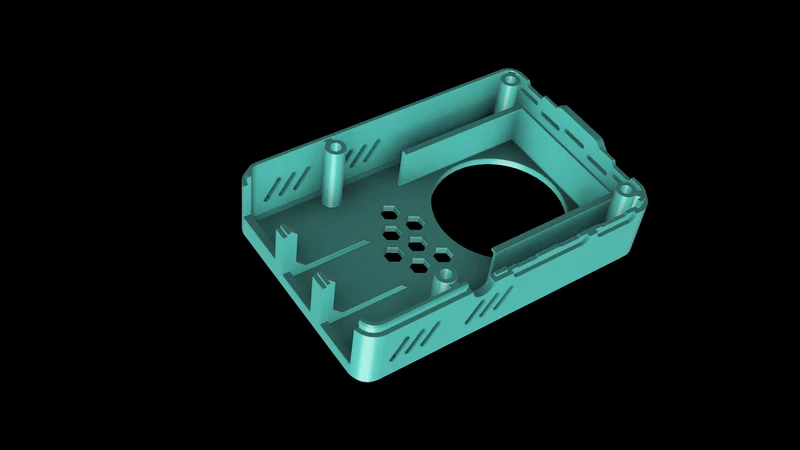

Поэтому я построил держатель, в который вентилятор можно просто вставить сбоку.
Обратите внимание:
30 мм

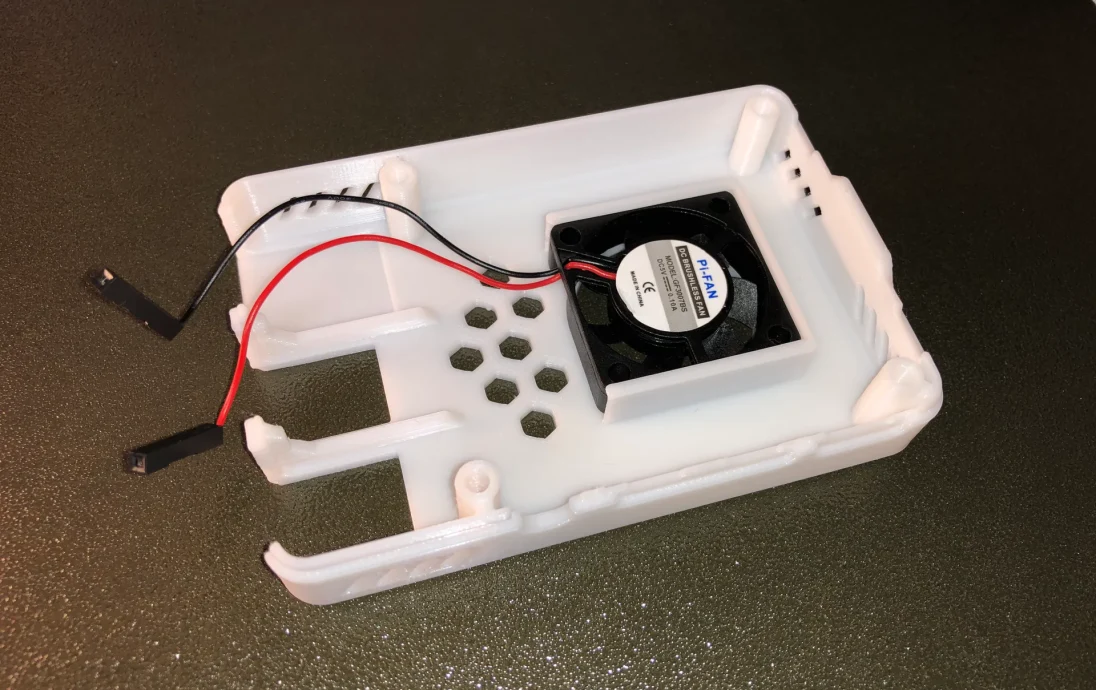

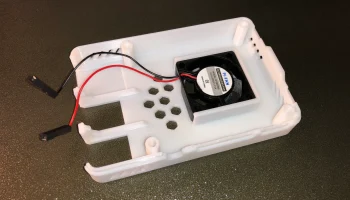

Высота 30-мм вентилятора ограничена 7,5-8 мм. Прекрасно работает с Pi-FAN.
К сожалению, разъем гнезда GPIO слишком высок для нижнего корпуса, и поэтому его необходимо изменить. Вытащите контакт GPIO из разъема, и он идеально встанет.
40 мм

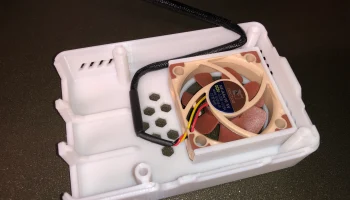

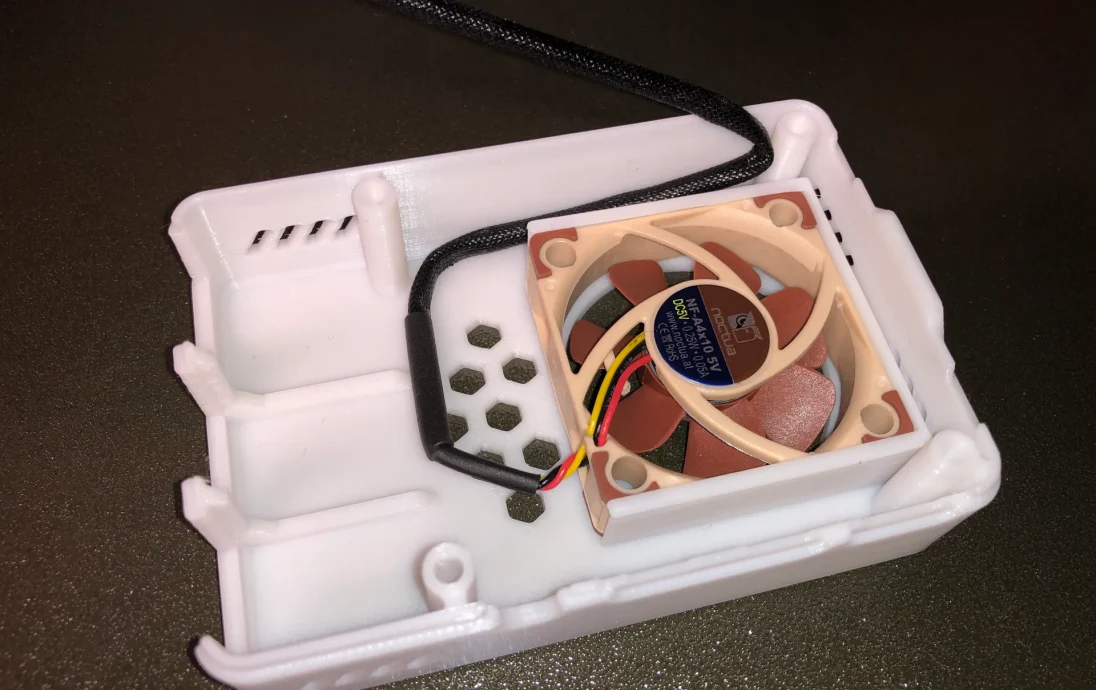

Высота 40-мм вентилятора составляет 12 мм и оптимизирована для Noctua NF-A4x10 5V.
Для подключения к разъему GPIO вы можете использовать оригинальное соединение Noctua Molex. Вам просто нужно поменять концы кабеля.
Высота вентилятора 4010 составляет 10 мм, все остальные стандартные вентиляторы.
Обновления:
добавлена улучшенная версия (спасибо Malolo) для 40-мм Noctua NF-A4x10 5V с увеличенными воздушными прорезями и измененным расположением горизонтальных прорезей сзади.
добавлена версия для вентиляторов 4010 высотой 10 мм.
Дайте мне знать, что я могу улучшить или какие пожелания у вас есть.
Ждём ваших творений :)
