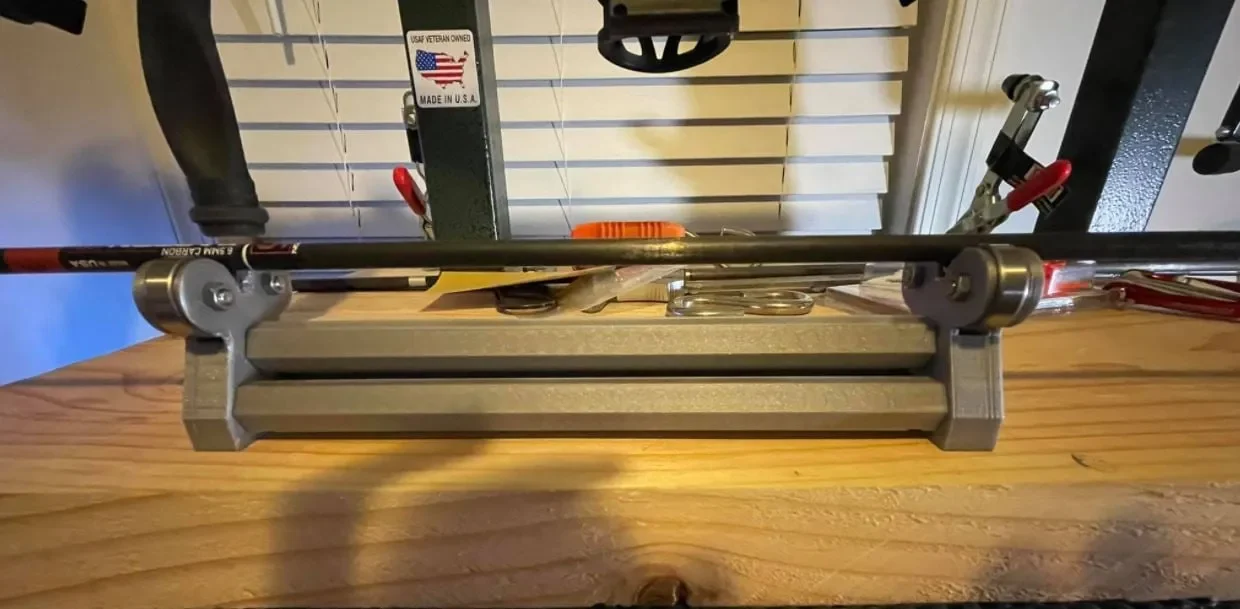

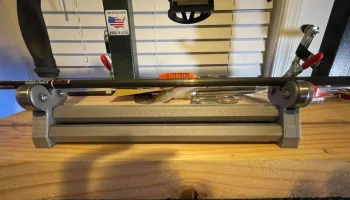

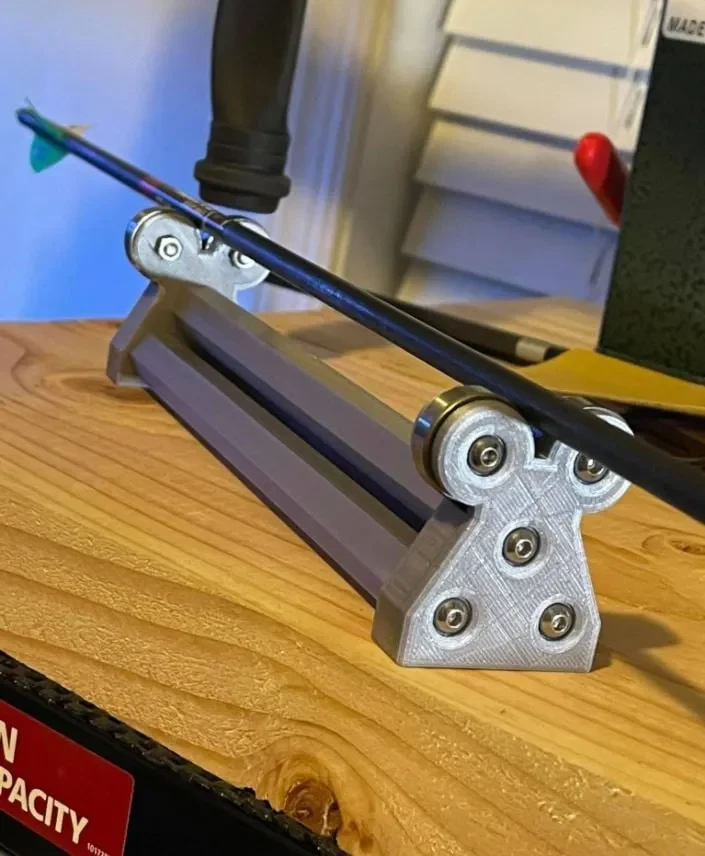

Тестер прямолинейности стрелок

Это используется при создании собственных стрел. Обычно при использовании бродхедов нужно выбирать самые прямые стержни или самую прямую часть стержня.

Вы также можете использовать его для проверки работоспособности существующих стрел. Кривые стрелы опасны и непредсказуемы при выстреле...

Все детали предназначены для печати без поддержки. Его можно распечатать на любом носителе, который я использую.
ПЛА или ПЭТ

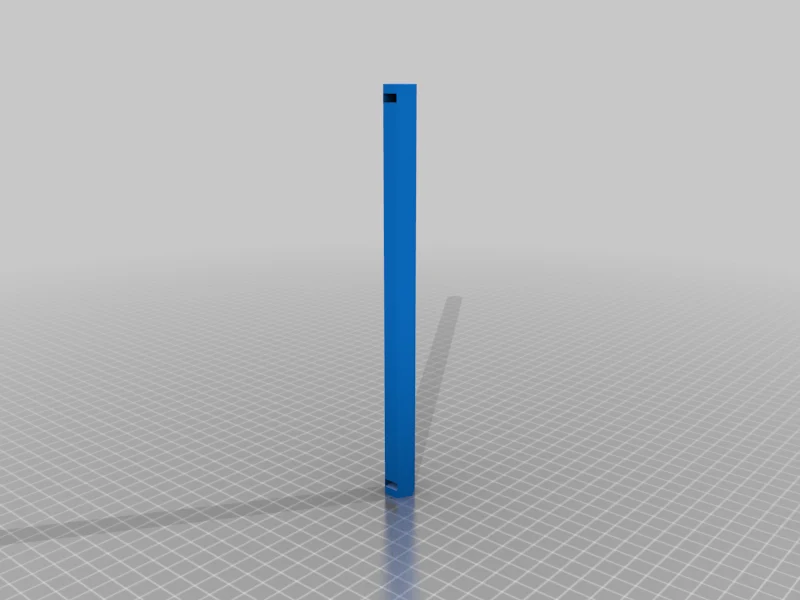

Распечатайте поперечины (3 штуки) ровно на станине отверстиями для гаек вверх.

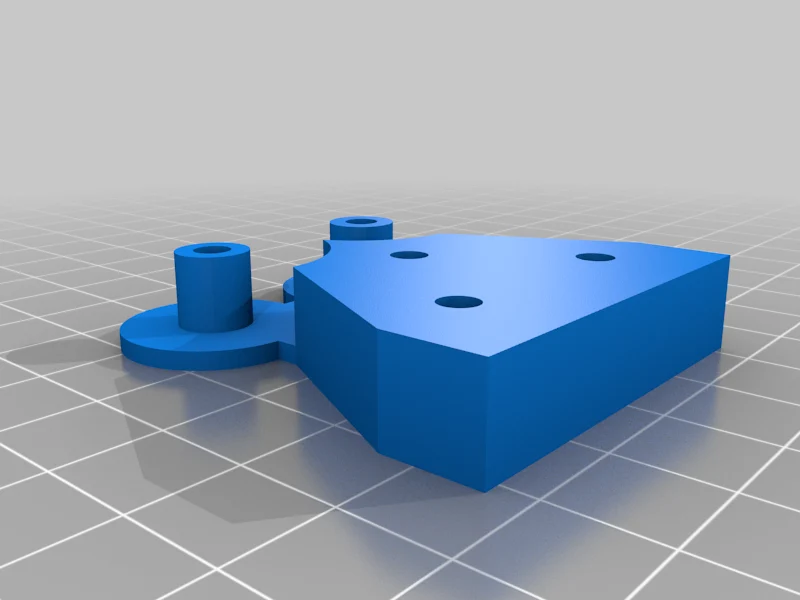

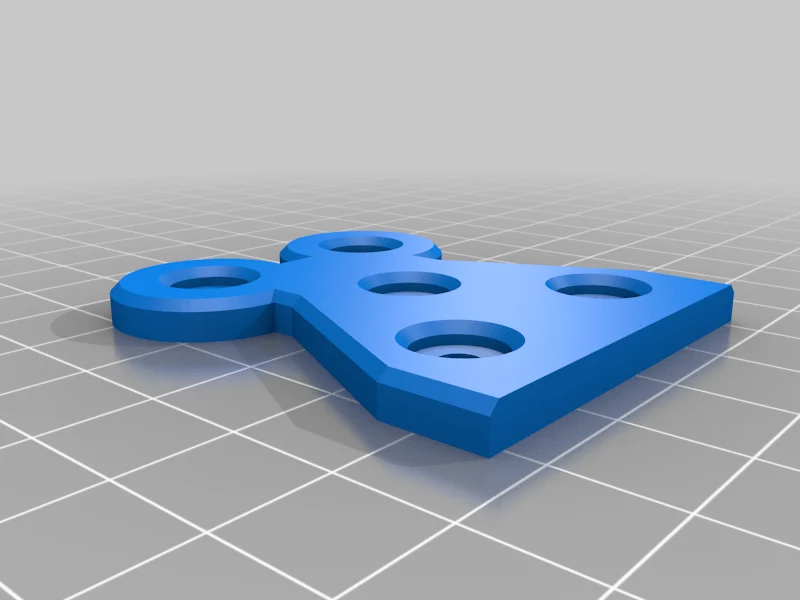

Распечатайте остальные части так, как они изображены.

Для сборки вам понадобится:

4 подшипника диаметром 22 мм, вал диаметром 8 мм и толщиной 7 мм (8 мм x 22 мм x 7 мм)

4 винта M4x15 с гайкой — можно использовать длиннее, но не короче.

6 винтов M4x20 с гайкой — можно использовать длиннее, но не короче.

(Это также опубликовано в моем профиле Thingiverse)
