Крючковый ключ/ Hakenschlüssel - DIN 1810, форма A........

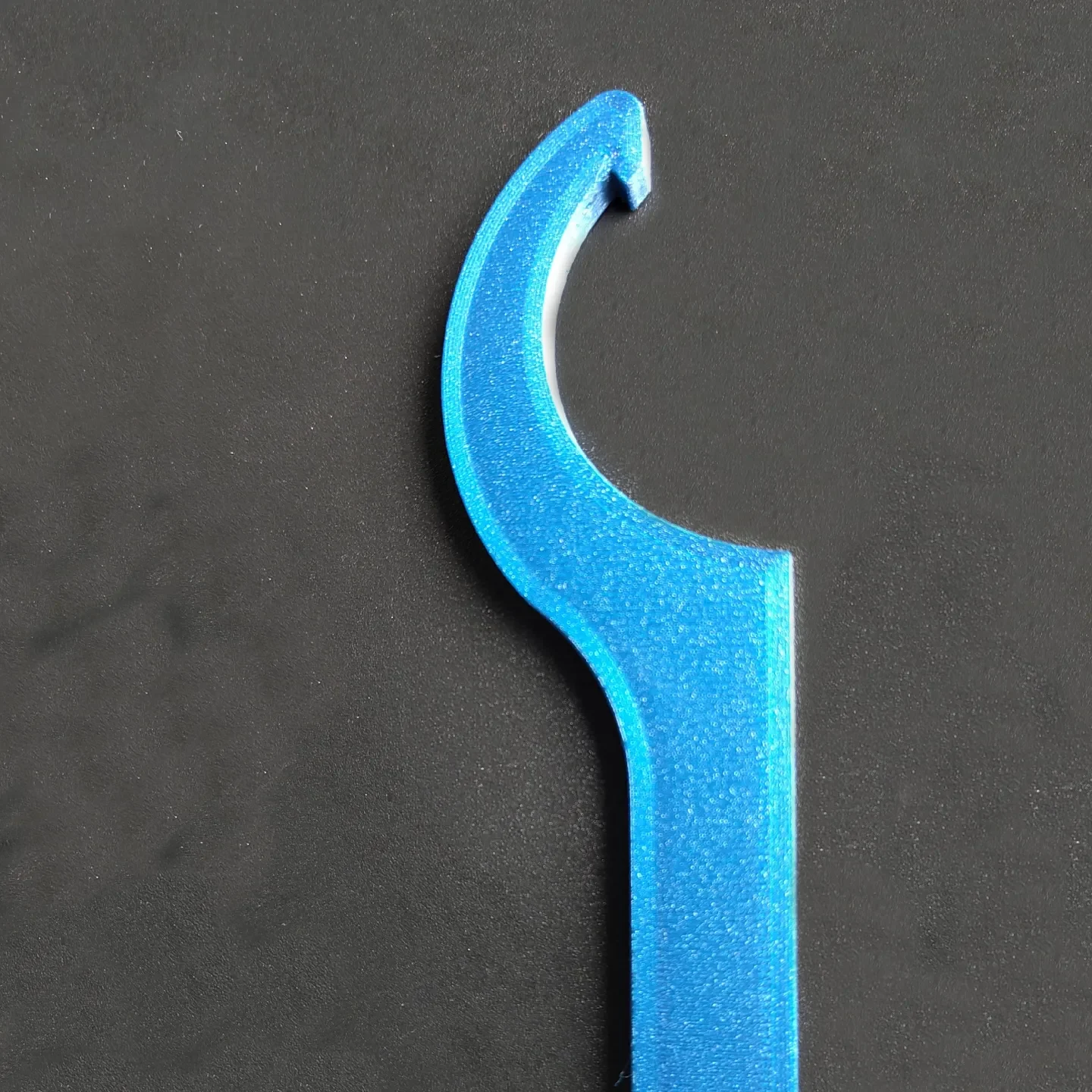

Вот полностью конфигурируемый крючковый ключ, аналогичный DIN 1810, форма A.
Форма B будет иметь булавку в качестве крючка и не будет закрыта, но форма A идеально подходит для 3D-печати.

На этот раз сложность детали потребовала от меня использования Onshape. В отличие от шаблонов маршрутизаторов, которые прекрасно работают в OpenSCAD.
Итак, здесь у вас есть ссылка (текстовый файл), а также некоторые части стандартного размера в формате STL, которые можно сразу загруз��ть.

Вы можете настроить и экспортировать любой размер, который вам нужен, без учетной записи onshape, просто перейдите по ссылке. Измените конфигурацию в верхнем левом углу и проверьте добавленное мной изображение на наличие правильных настроек экспорта.

Сейчас можно настроить 20 различных размеров. Я остановился намного выше того, что я бы использовал в качестве печатного инструмента с высоким крутящим моментом
В любом случае, если кому-то понадобятся шесть самых больших размеров диаметром до 500 мм, просто дайте мне знать, я добавлю их и буду рад это увидеть!
Помимо размера, вы можете выбрать отверстие для подвешивания и тисненый текст для определения размера инструмента.

Дайте мне знать, если вам понадобится что-нибудь еще, и получайте удовольствие от использования своего инструмента!

Настройки печати

Мой образец имеет размер ø58-62.
Напечатано PETG, 5 периметров, слои 0,2 мм, толщина низа и верха 1,2 мм, 50% гироидное заполнение.

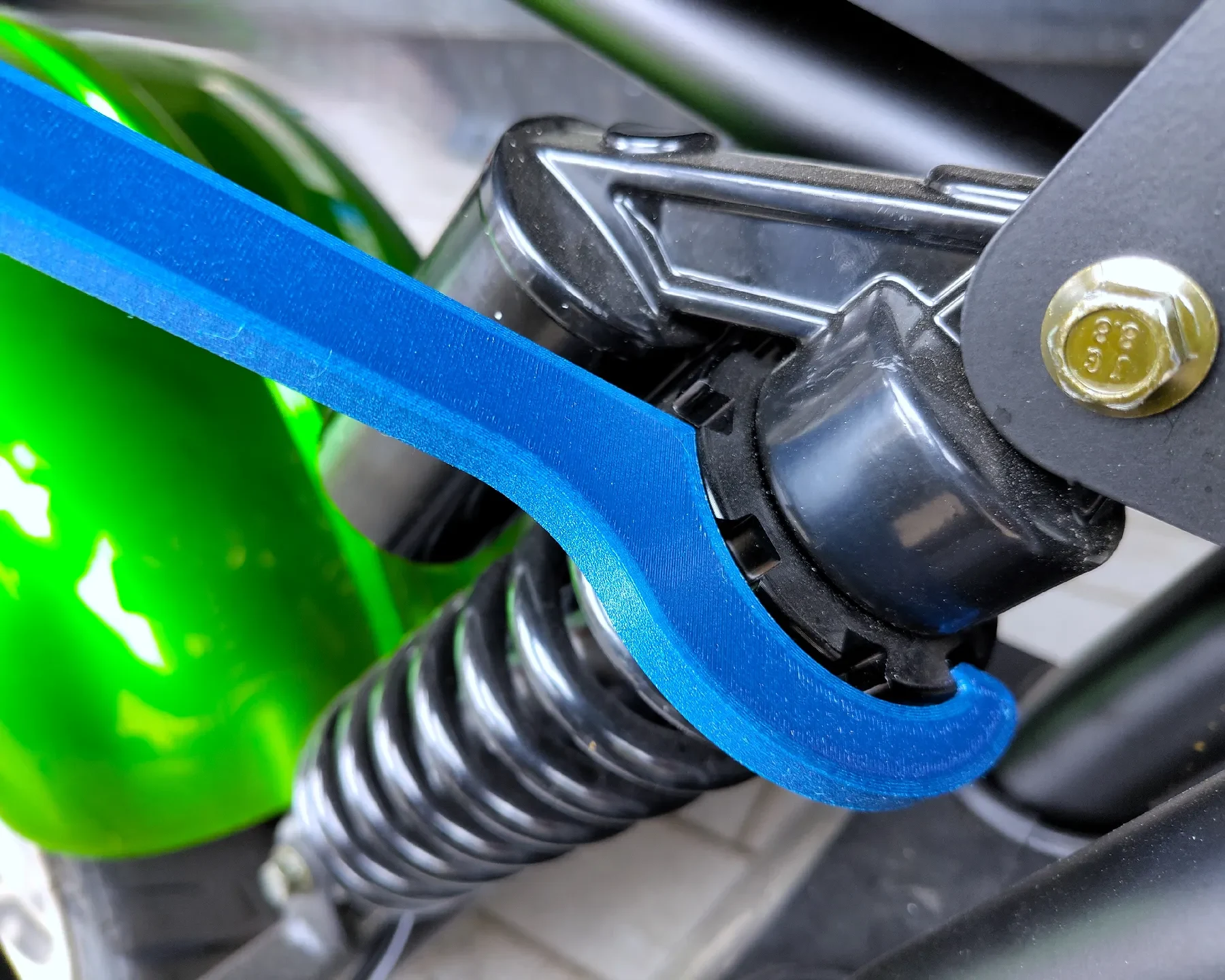

Я использовал этот образец на гайках с прорезями электрического велосипеда-чоппера и изменил предварительную нагрузку пружины. Сработало как задумано.
В любом случае урок усвоен: на вело��ипеде достаточно места только для того, чтобы затянуть пружину. Нет места, чтобы использовать инструмент наоборот. Думаю, еще одним проектом должен быть такой полукруглый «гаечный ключ ER».

Из-за слишком большого количества переменных размера и материала я не смоделировал, насколько высоким может быть крутящий момент для каждого сценария.
Я думаю, как и в моем случае, существует достаточно ситуаций, когда лучше иметь этот инструмент наготове за час, чем не иметь его под рукой.
