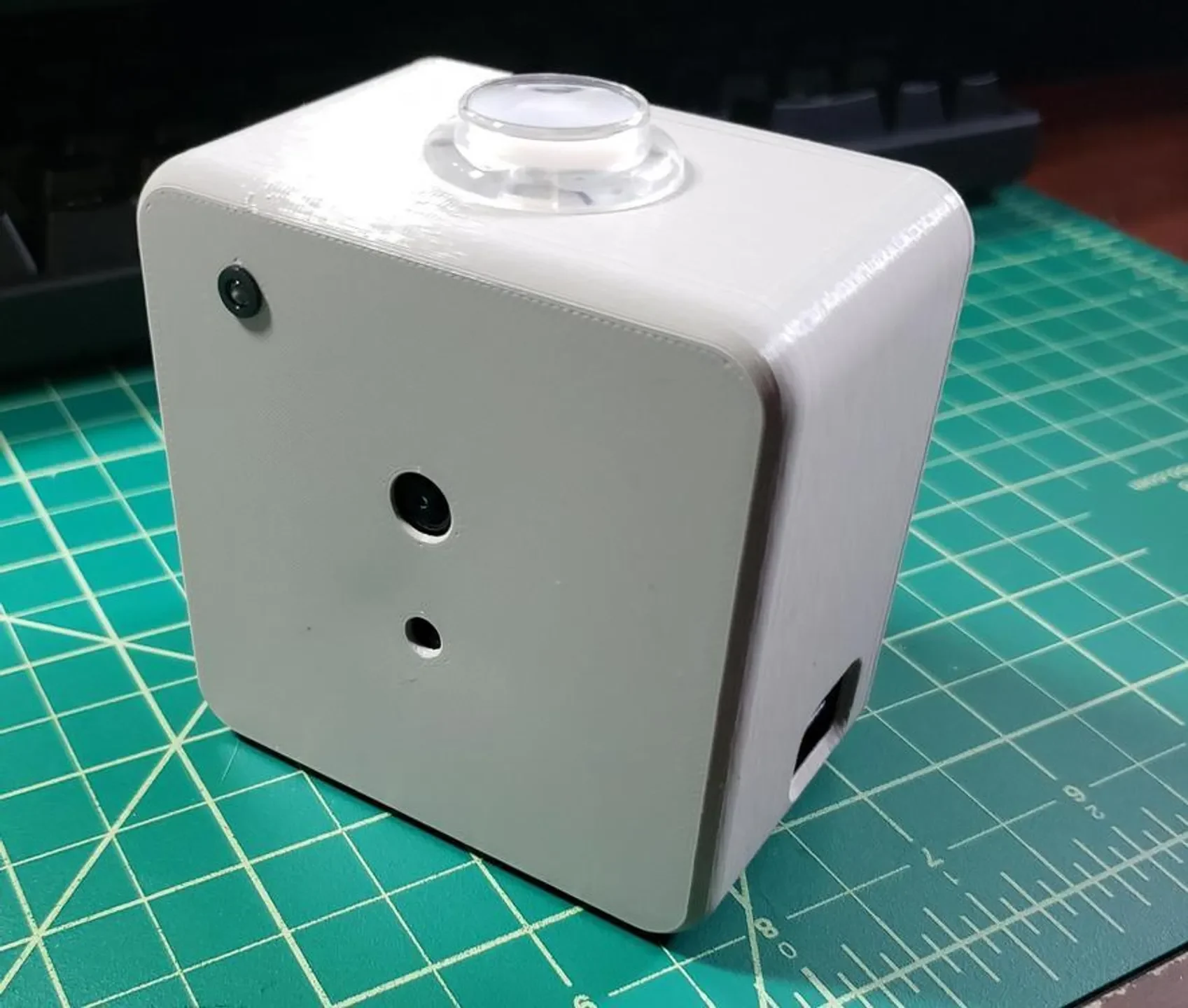

Корпус Google AIY Vision с защелками - без винтов!........
Моя философия 3D-печати: вещи должны печатать без опор и по возможности соединяться друг с другом.
Мне нужна была коробка для моего проекта Google AIY, которая была бы немного прочнее, чем прилагаемый картон.

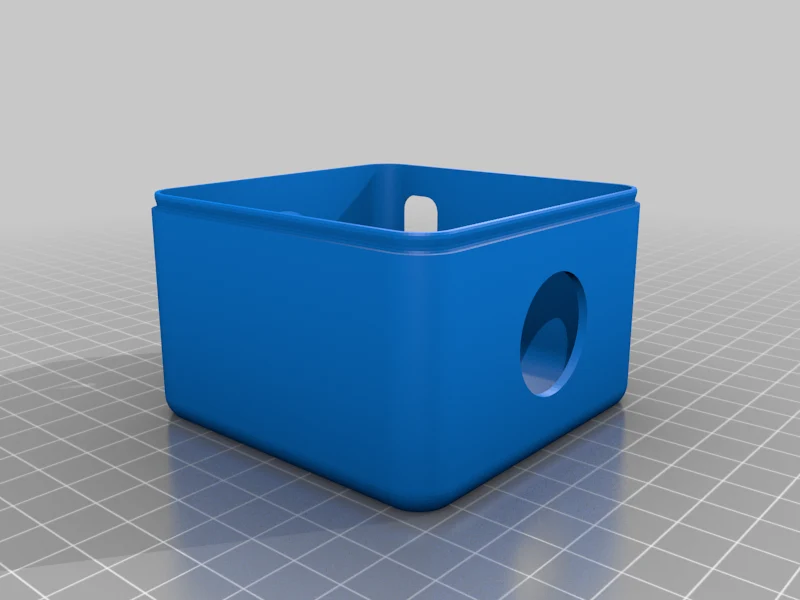

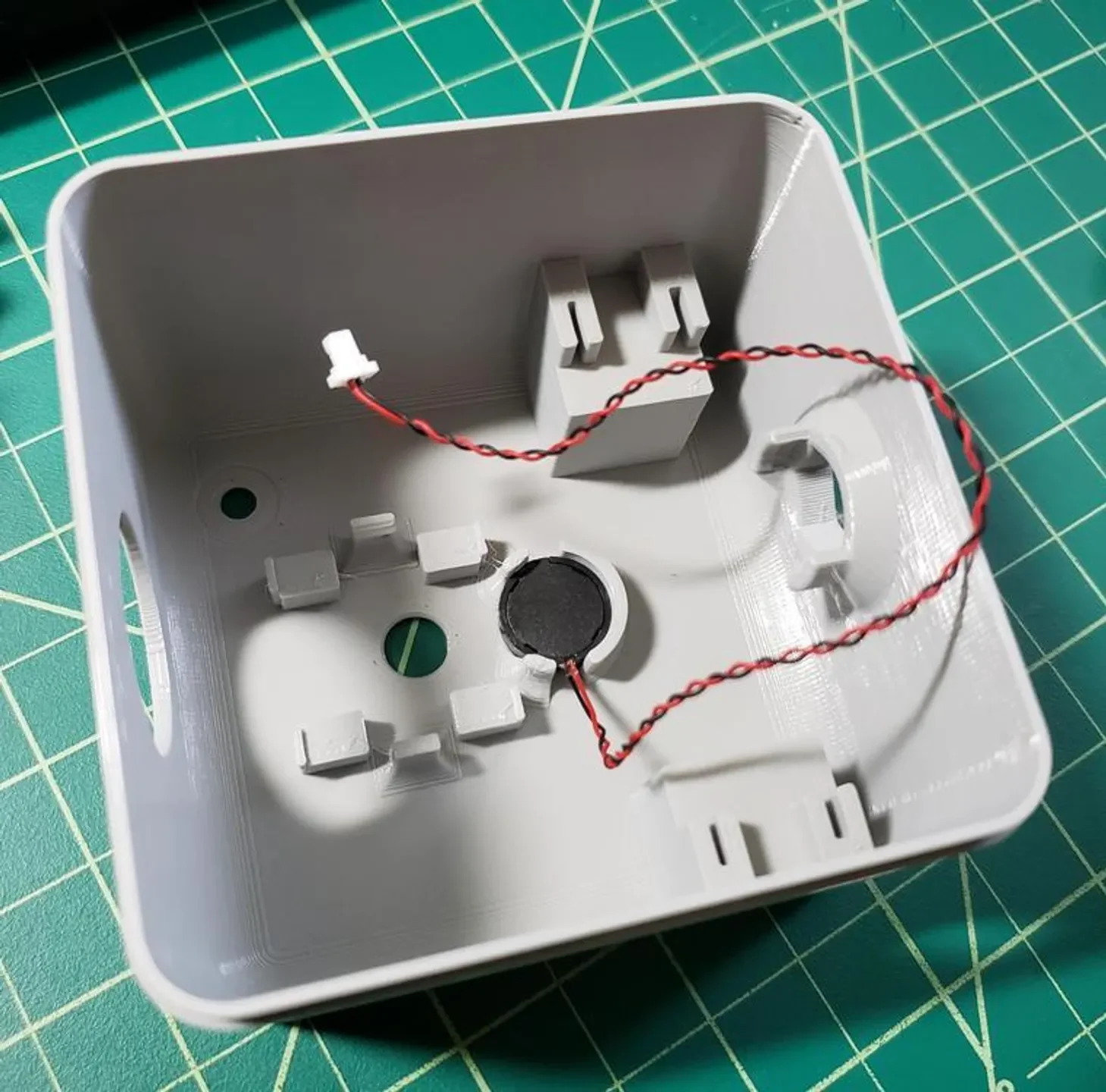

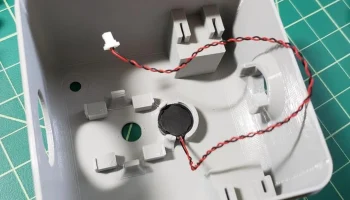

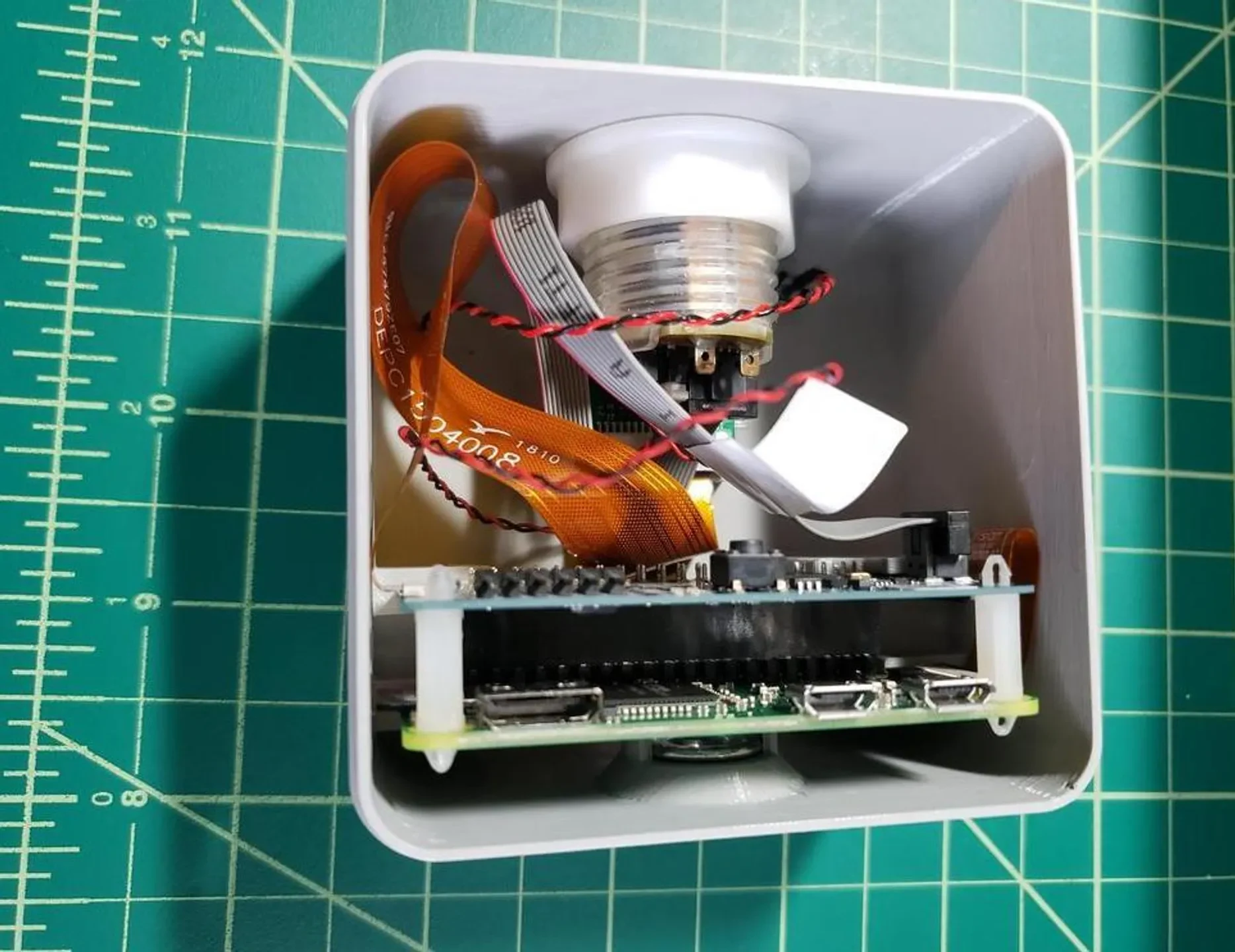

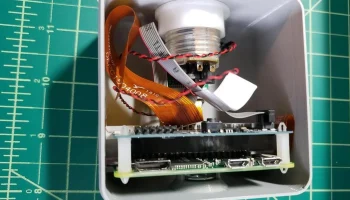

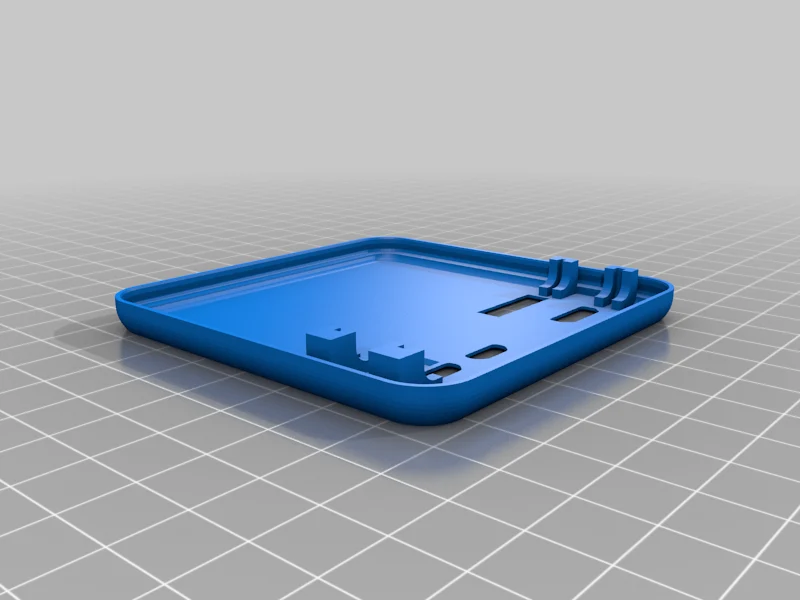

Предыдущие разработки NewLifeTech и objbuilder (ссылки ниже) довольно надежны, но кто захочет использовать винты для 3D-печатных объектов, которым не обязательно быть сверхпрочными? Я перепроектировал корпус с нуля, чтобы надежно удерживать всю электронику (но не с��ишком туго) с помощью небольших зажимов, а задняя крышка также защелкивается. Разобрать тоже можно, чего нельзя сказать о всех конструкциях с защелками!
Уровень техники:
Кейс Google Vision от NewLifeTech: https://www.thingiverse.com/thing:2888996
Чехол Google AIY Vision с SD-картой и креплением от objbuilder: https://www.thingiverse.com/thing:3190098
Распечатать инструкции
Категория: Обзор электроники
Моя философия 3D-печати: вещи должны печатать без опор и по возможности соединяться друг с другом.
Мне нужна была коробка для моего проекта Google AIY, которая была бы немного прочнее, чем прилагаемый картон.
Предыдущие разработки NewLifeTech и objbuilder (ссылки ниже) довольно надежны, но кто захочет использовать винты для 3D-печатных объектов, которым не обязательно быть сверхпрочными? Я перепроектировал корпус с нуля, чтобы надежно удерживать всю электронику (но не слишком туго) с помощью небольших зажимов, а задняя крышка также защелкивается. Разобрать тоже можно, чего нельзя сказать о всех конструкциях с защелками!
Уровень техники:
Кейс Google Vision от NewLifeTech: https://www.thingiverse.com/thing:2888996
Чехол Google AIY Vision с SD-картой и креплением от objbuilder: https://www.thingiverse.com/thing:3190098
Настройки печати
Бренд принтера:
Пруса
Принтер:
И3 МК3С
Плоты:
Нет
Поддерживает:
Нет
Решение:
0,2
Заполнение:
10%
Нить:
Атомная нить PLA Светло-серый
Примечания:
Протестировано в PLA при высоте слоя 0,2 мм, но я ожидаю, что он будет работать и с другими материалами и настройками. Более ранние версии тестировались при высоте слоя 0,3 мм, и я не заметил большой разницы.
Вставить SD-карту очень легко, но для ее извлечения потребуется пинцет, если ваши пальцы больше моих — я едва могу его вытащить.

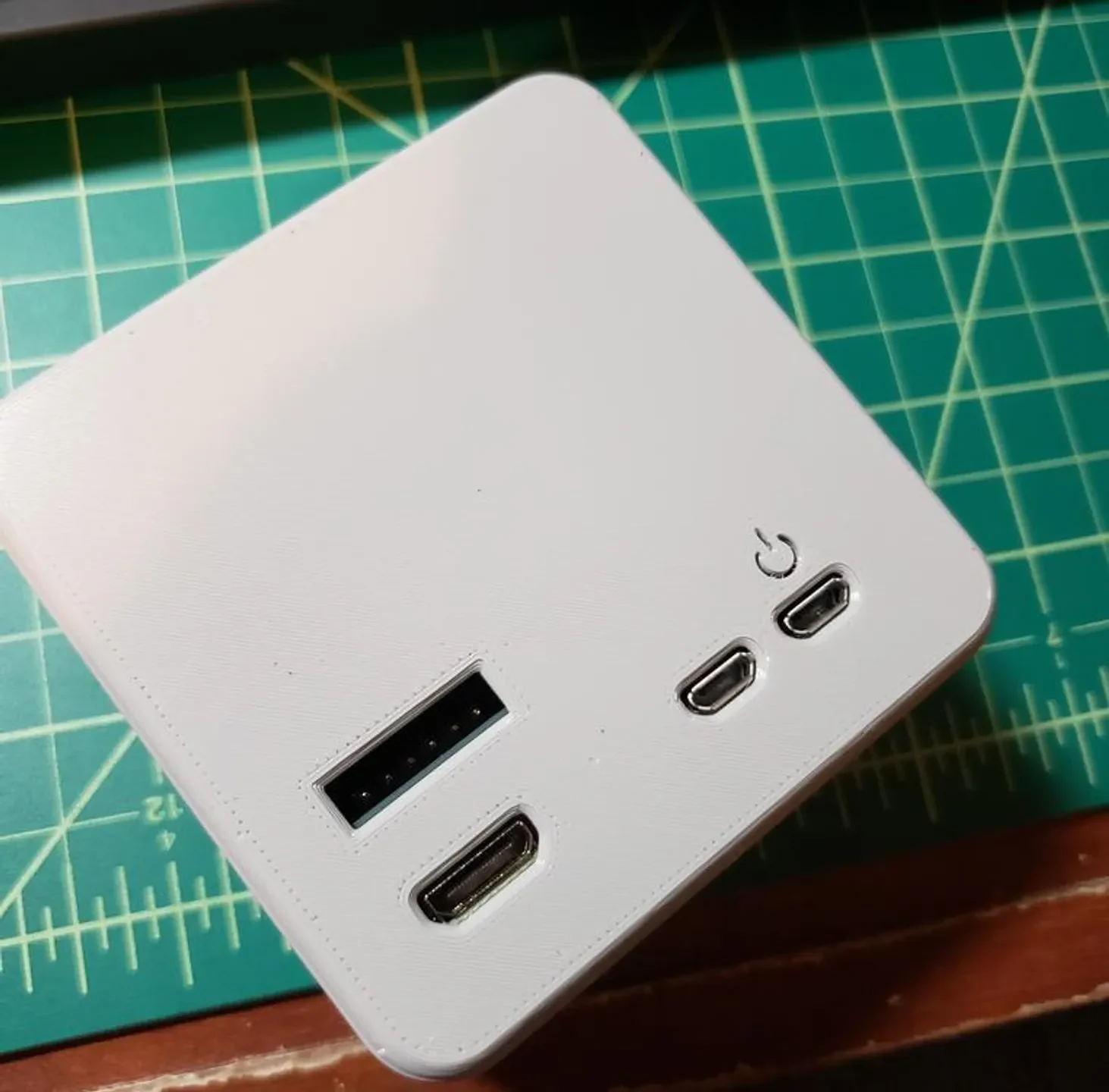

Символ питания над правым портом USB (куда следует подключить питание) также позволяет немного светить индикатору питания. Я добавил доступ к контактам GPIO к капоту Vision, но по запросу могу опубликовать детали с меньшим количеством портов.
Вставить гайку крепления штатива может оказаться немного сложнее — попробуйте вкрутить болт 1/4-20, чтобы втянуть его в отверстие снизу.
Кажется, что моя плата камеры установлена чуть-чуть смещена от центра, поэтому я не уверен, насколько велики производственные допуски в других пи-камерах. Модель должна быть несколько снисходительной.
