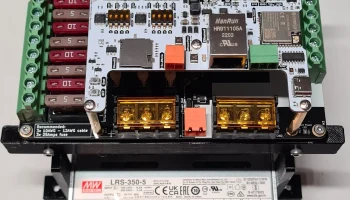

Монтажная рама системы QuinLED Dig-Octa

Мне нужен был способ установки платы QuinLED-Dig-Octa Power 7 и Brain над блоком питания Mean Well LRS-350 для рождественского светодиодного проекта.

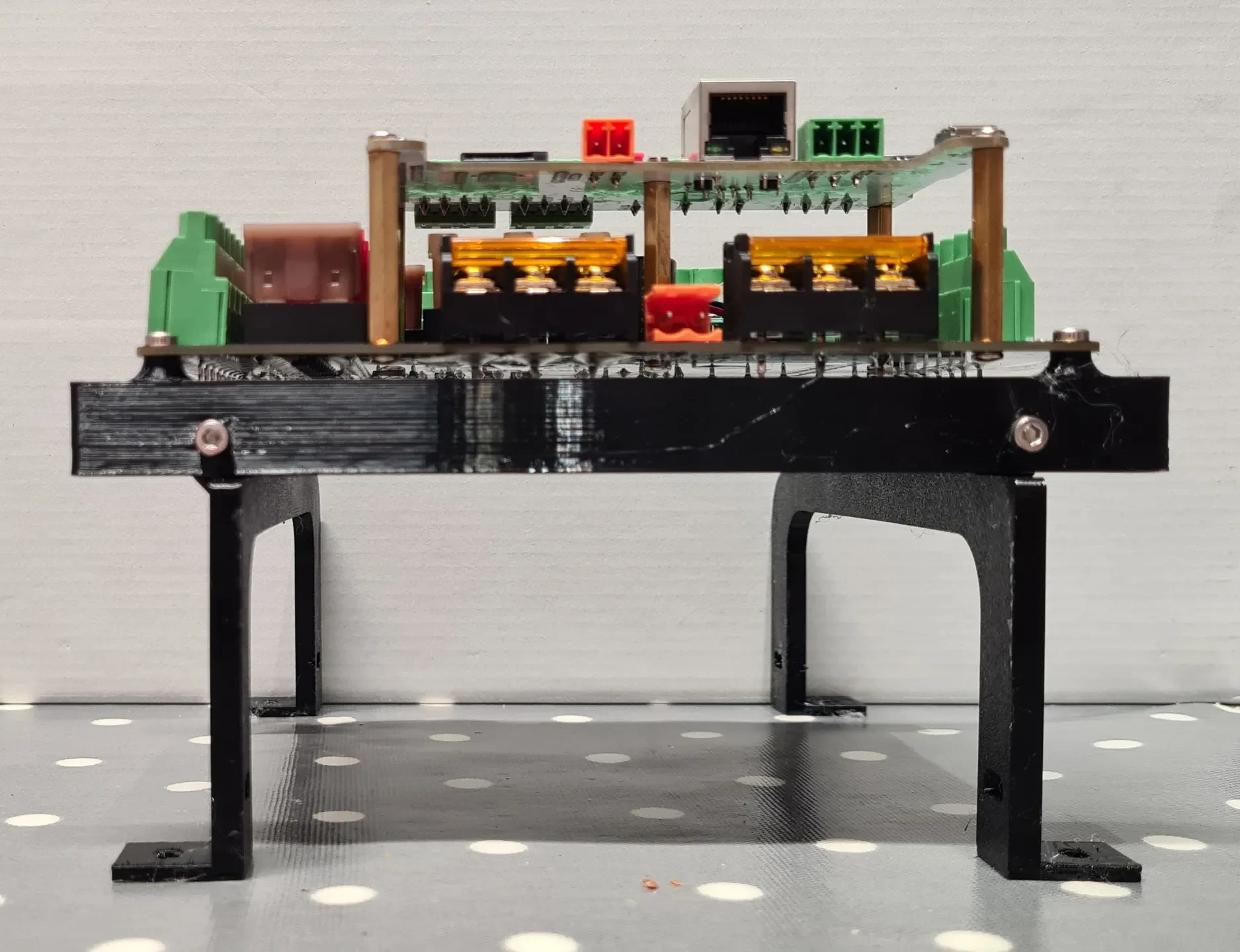

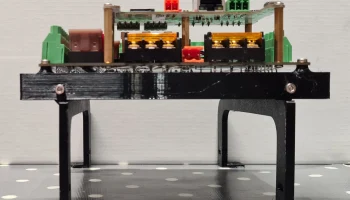

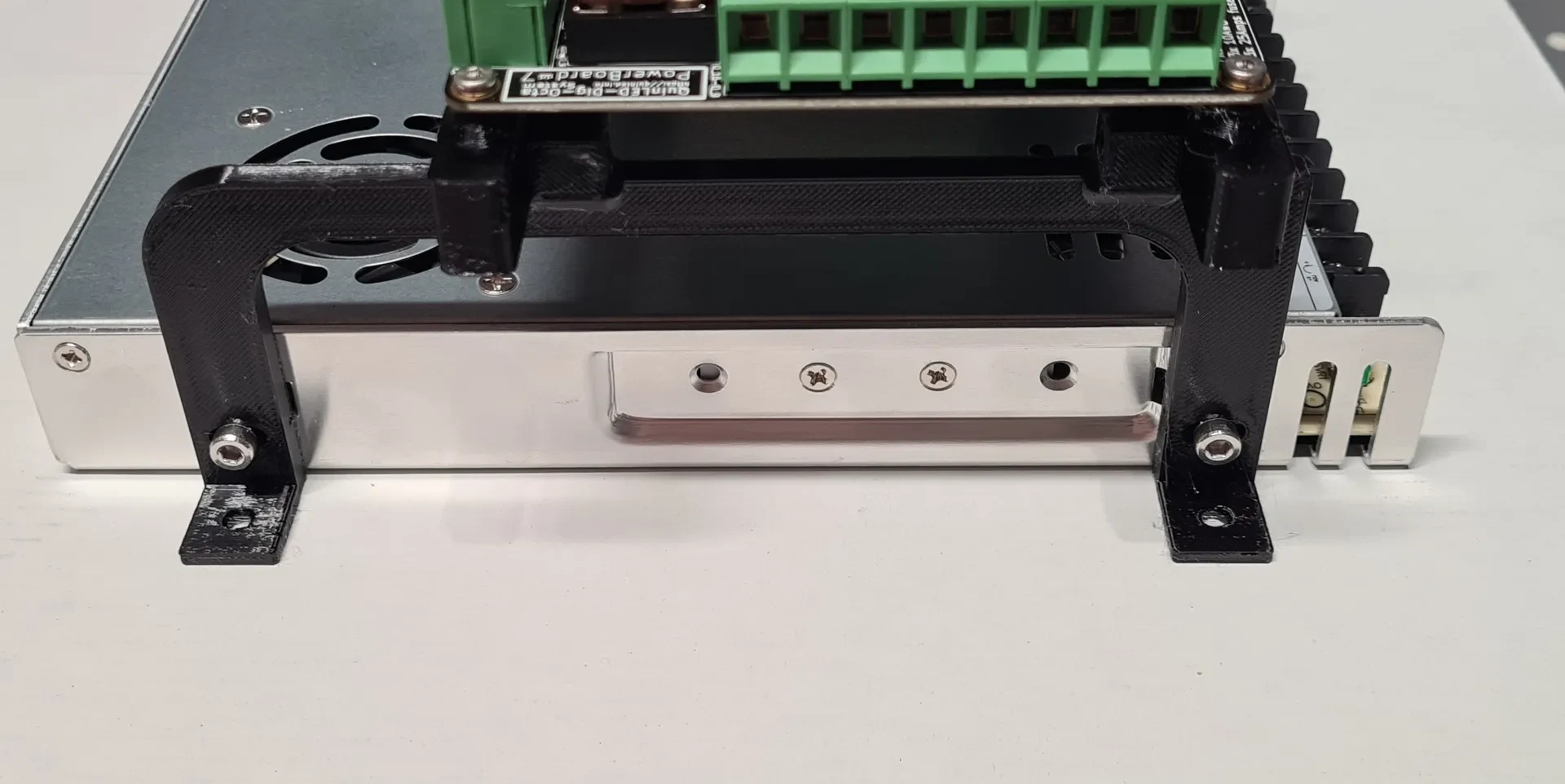

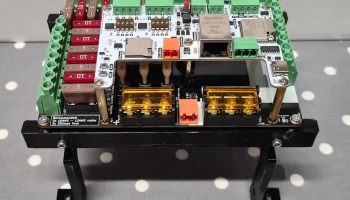

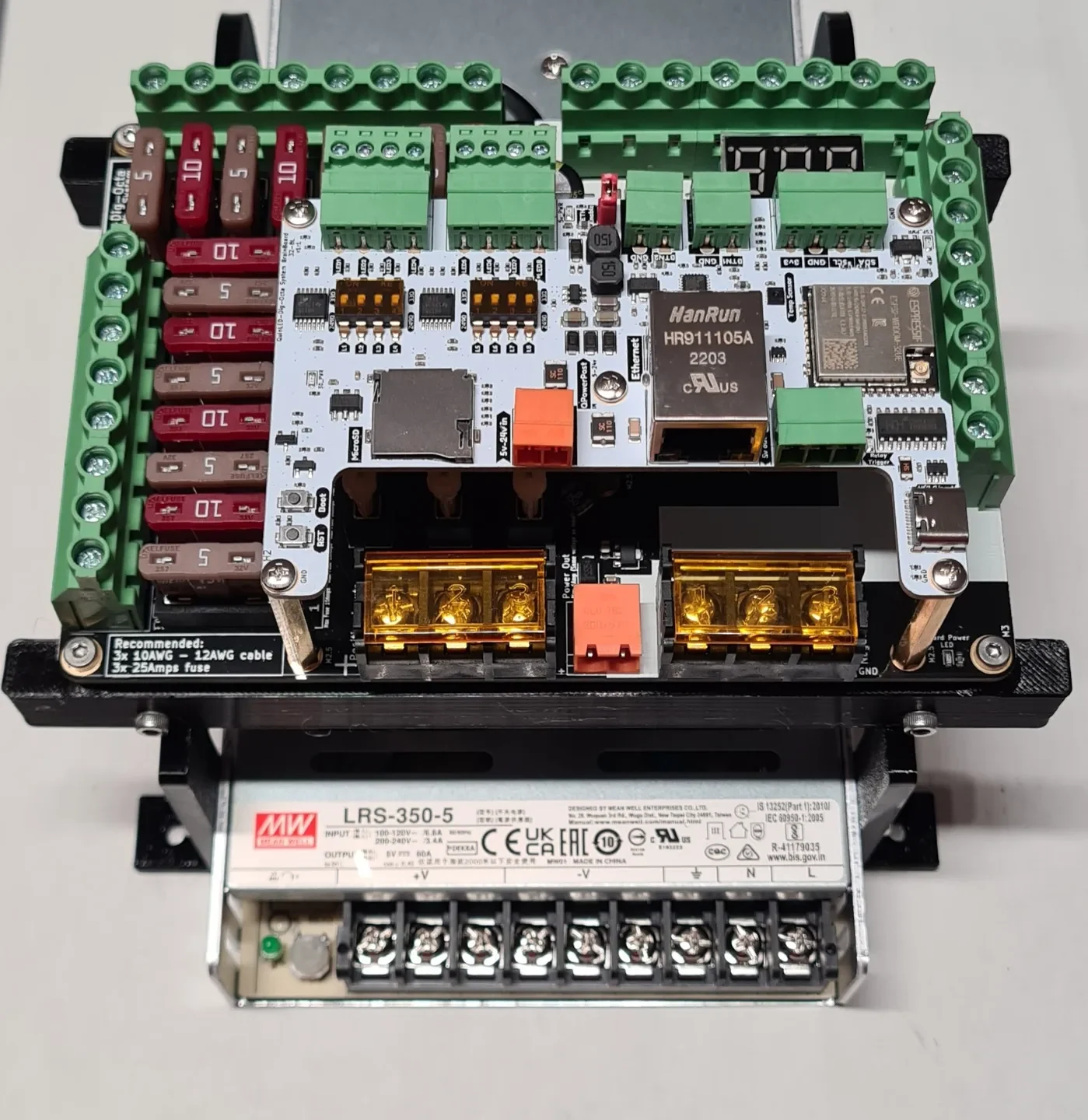

Я спроектировал раму так, чтобы платы удерживались над блоком питания, вдали от охлаждающего вентилятора, в то же время позволяя соединениям питания Power 7 располагаться близко к выходным клеммам блока питания.

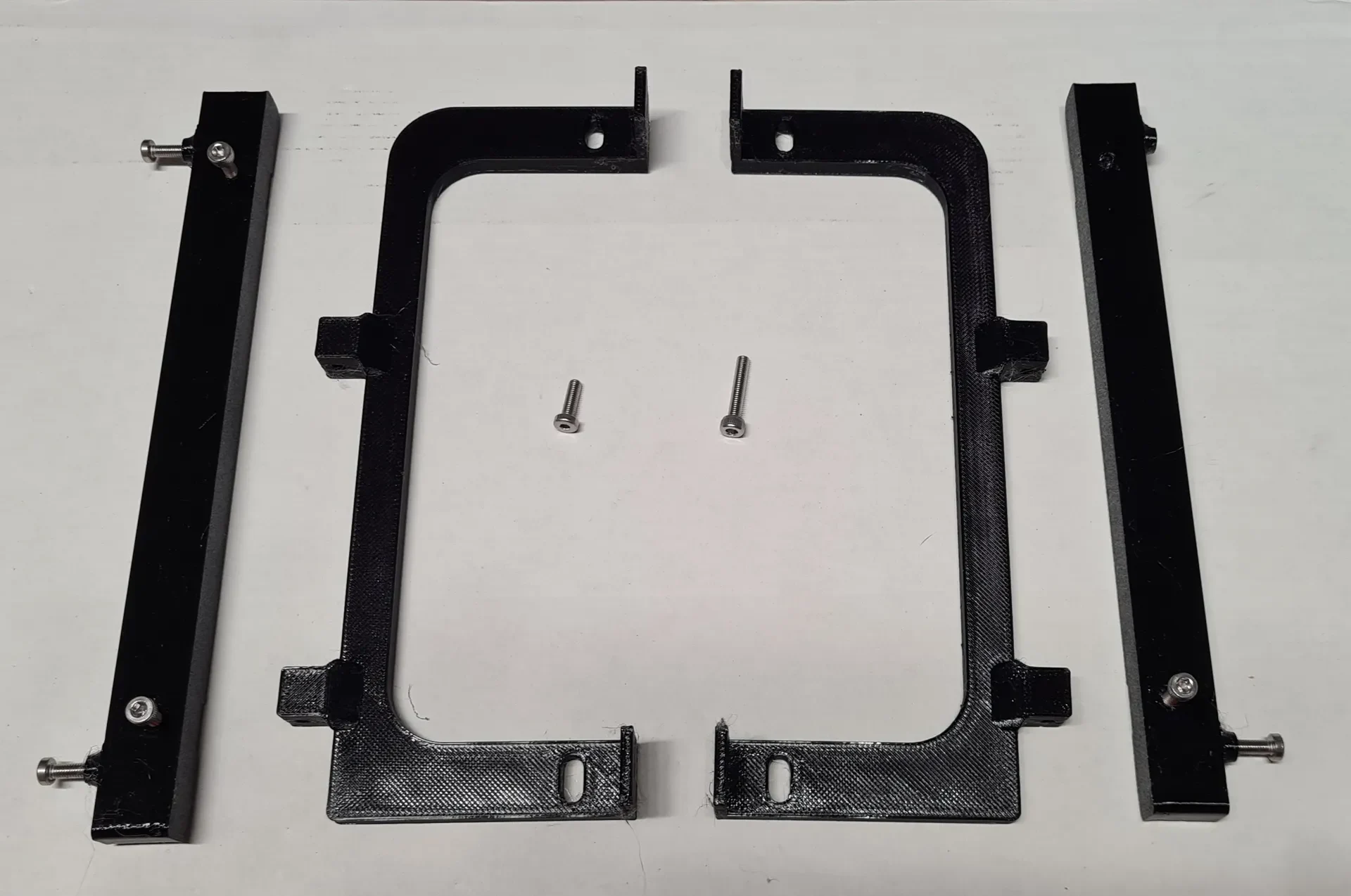

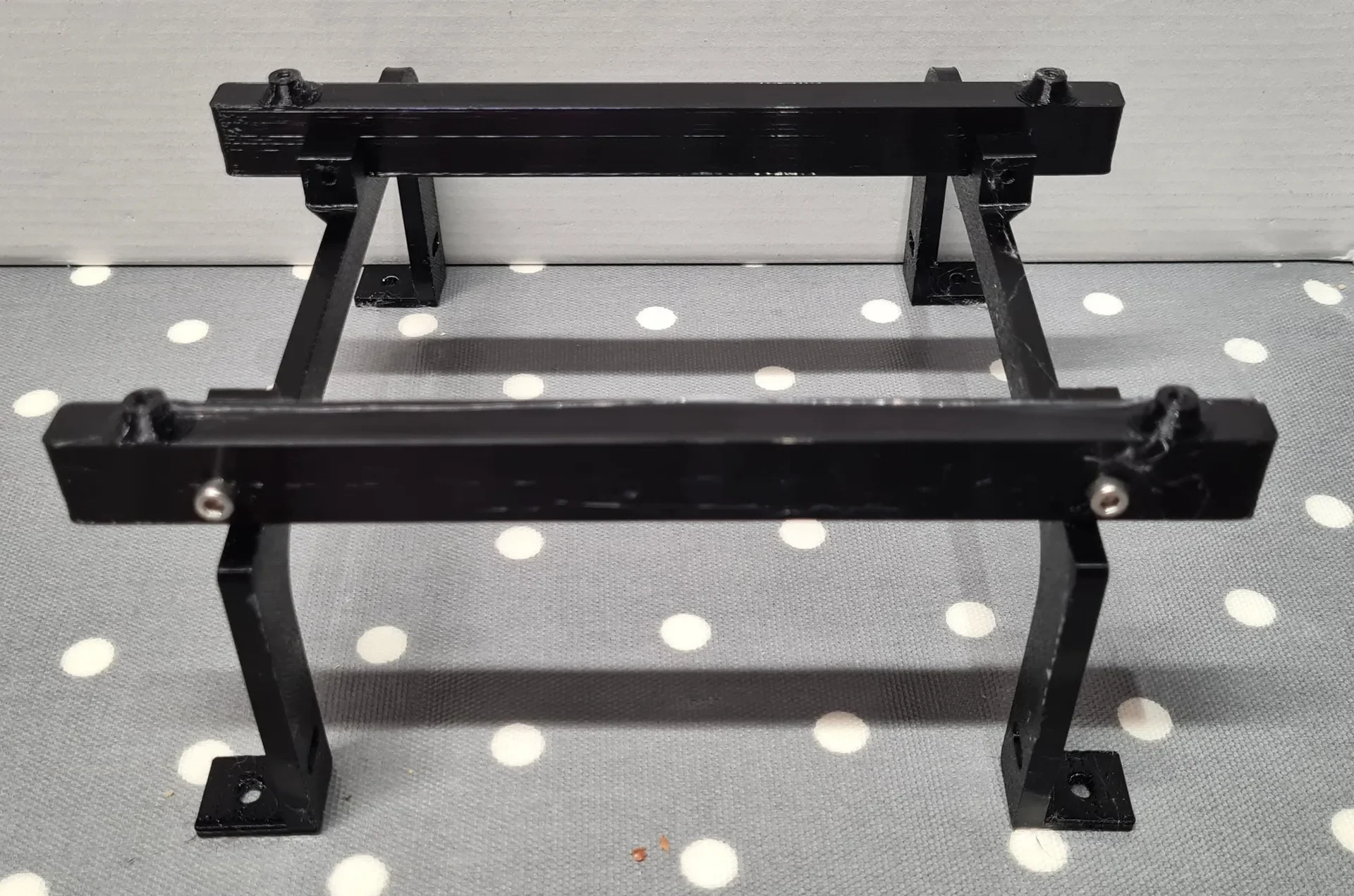

Он состоит из 4 частей, что позволяет упростить печать без необходимости использования подставок и уменьшить количество нити, необходимой для печати.

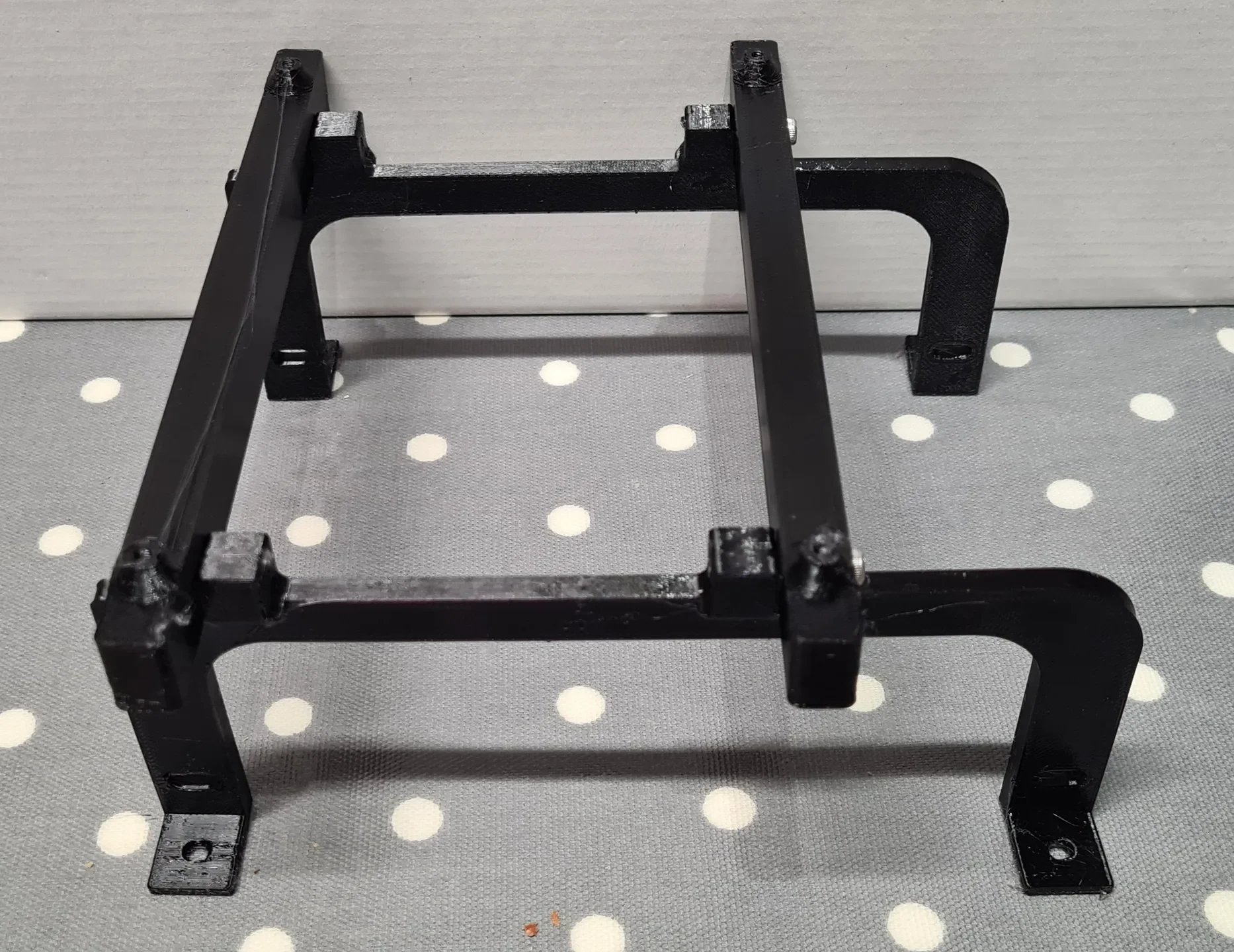

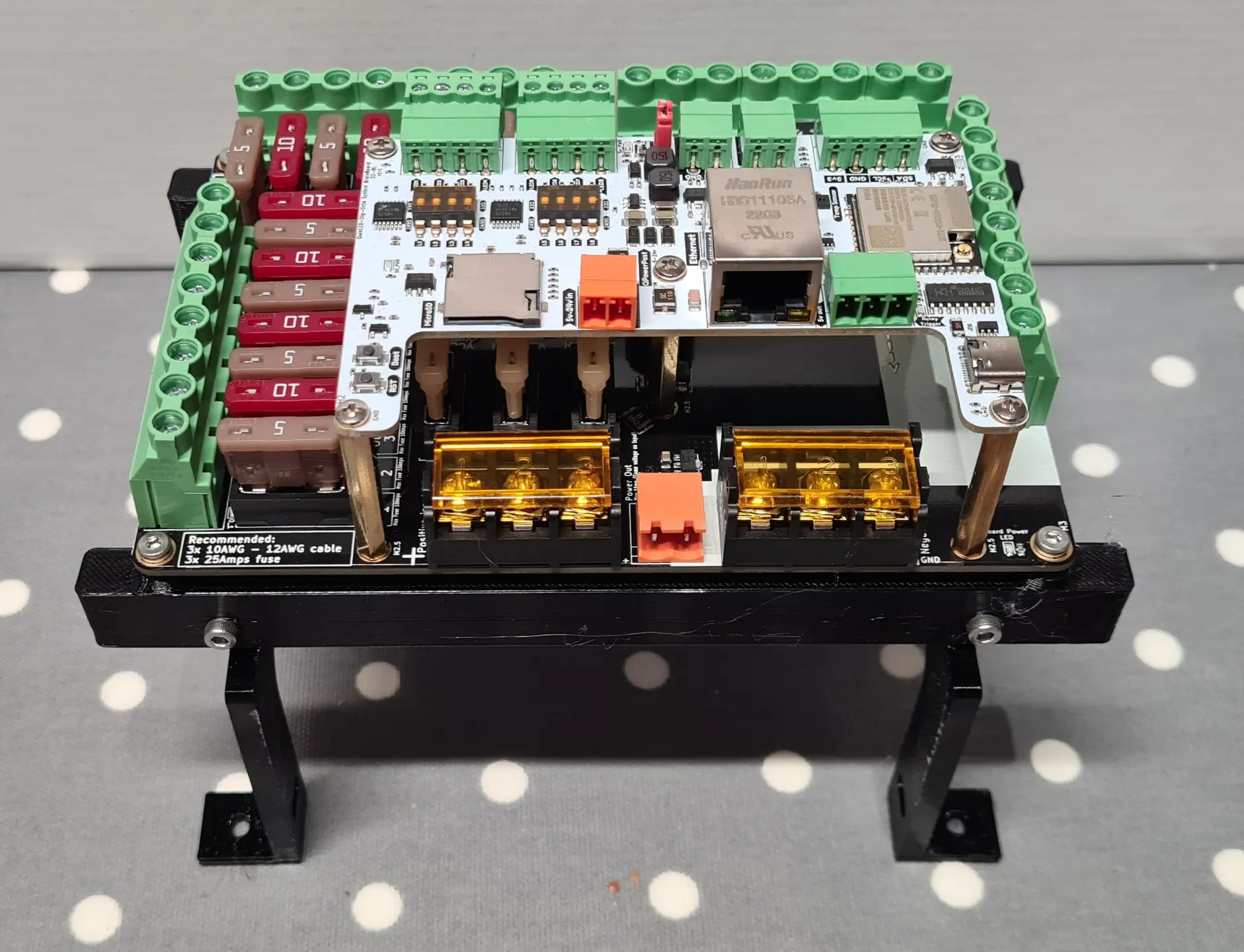

Для крепления печатной платы к раме и скрепления всех частей рамы потребуются болты M3,5. И болты М4 для крепления рамы к LRS-350.

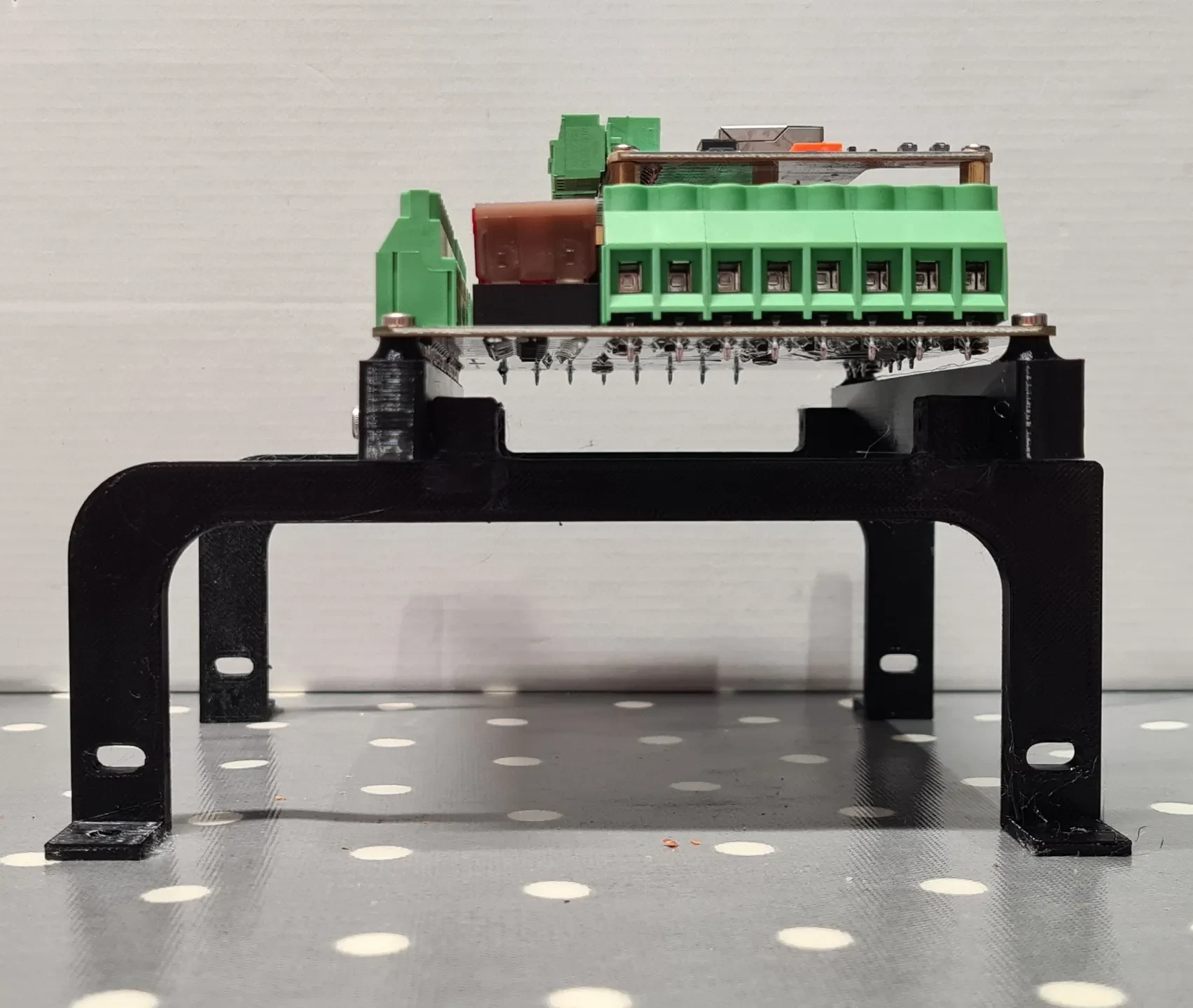

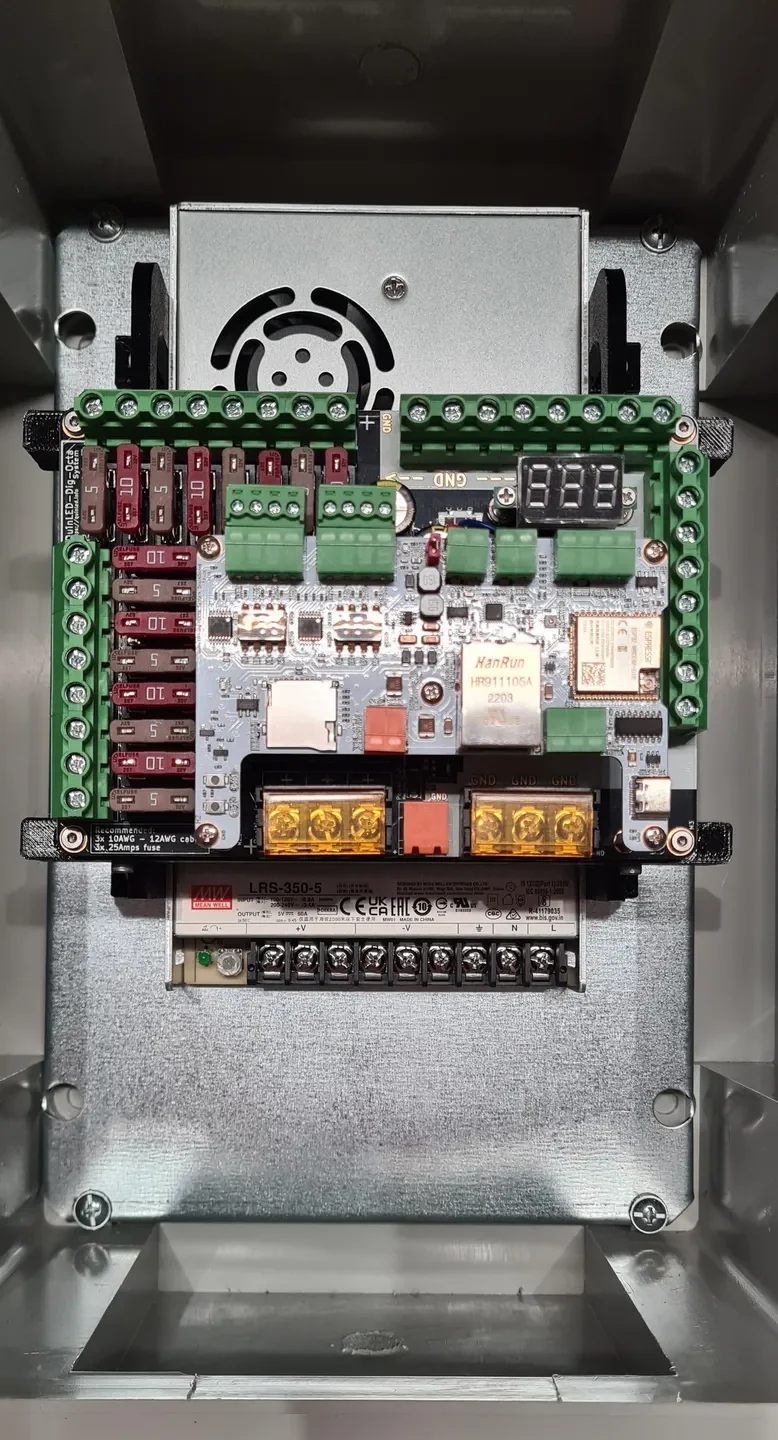

Ножки рамы имеют монтажные отверстия M3,5 с дополнительным зазором 0,2 мм, что позволяет установить раму в корпус.

Распечатать детали

2 периметра
15 % кубическое заполнение (если вы ожидаете большего динамического воздействия на раму, увеличьте заполнение)

Детали нити

Пинуоту Черный PETG

Дополнительное оборудование

4 * M3,5 x 10 мм (болты для крепления на печатной плате)
4 * M3,5 x 16 мм (болты крепления рамы)
4 x M4 x 8 мм (монтажные болты блока питания)
