Корпус блока питания Meanwell LRS-350 / LRS-300 (монтируе..

О корпусе блока питания Meanwell LRS-350-24

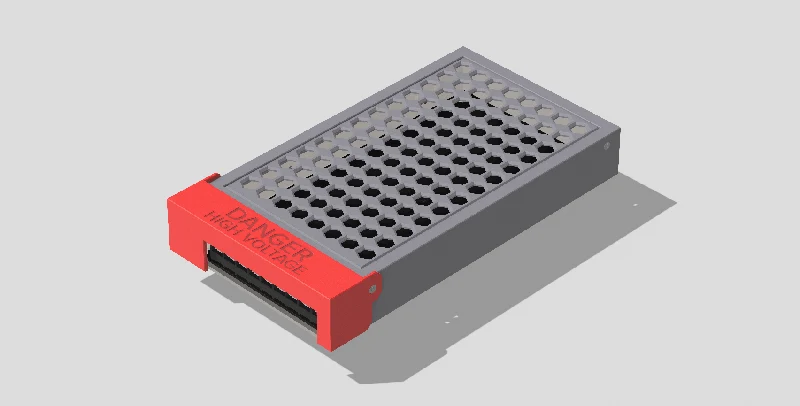

Это монтируемый на DIN-рейку (и автономный) корпус с защитной крышкой для блока питания Meanwell LRS-350-24.

Этот чехол предназначен в первую очередь как аксессуар для The RIG — подставки для рабочей станции, сделанной своими руками, для тестирования электронных компонентов.

Тем не менее, он достаточно универсален, чтобы его можно было использовать с любым обычным 3D-принтером или другими электронными устройствами и системами, которые вы можете создавать.

Особенности корпуса:

Разумно оптимизирован для быстрой печати — используются настройки слайсера с нулевыми верхними и нижними стенками; Заполните хак для печати сетки корпуса. Настраиваемый так, как вы хотите.

Ознакомьтесь с рекомендациями по печати ниже!

Простая спецификация.

Основ��ые преимущества:

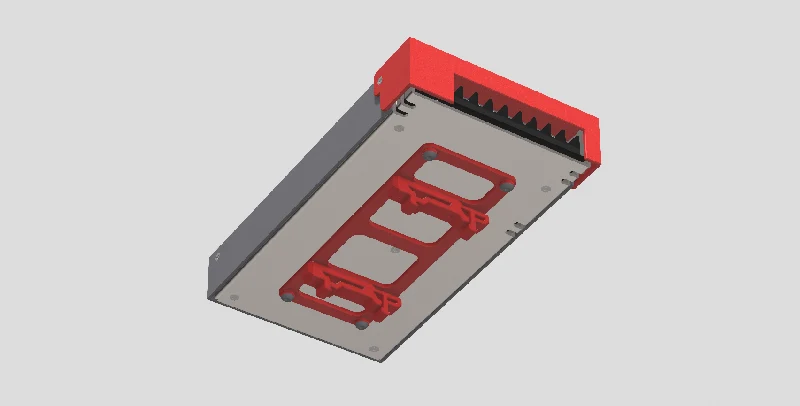

Возможность установки на DIN-рейку или отдельно, все крепления включены в файлы для печати.
Защитная крышка для проводов снижает риск поражения электрическим током.

Спецификация материалов и руководство по снабжению
Размер детали/стандартное количество Источник
Винты M2,5 с потайной головкой и плоской головкой M2,5x6 мм TX; PH 4 Купить здесь
Шурупы M2,5 с круглой головкой M2,5 x 6 мм 4 Купить здесь
Винты М4 М4х8 ШКС; БЧС 4 Купить здесь

Рекомендации по печати

Главная
Процесс 3D-печати FDM (моделирование наплавлением)
Тип заполнения Поддержка кубическая, решетчатая, гироидная, сотовая, треугольная или кубическая.
Материал ASA, ASA-CF, ABS, ABS+, ABS-CF [1]
Процент заполнения 25-60 % [2]
Рекомендуемая высота слоя 0,2 мм.
Рекомендуемое количество стен: 4
Сплошные верхний/нижний слои. Рекомендуется: 5.
Рекомендуемая ширина экструзии 0,4 мм.

Настройте верхнюю крышку так, как вы хотите, с помощью настроек слайсера.

Выбери��е файл Cover_Cover_Top.step и импортируйте его в слайсер по вашему выбору (в примере ниже я использую слайсер Bambu Labs, пользовательский интерфейс для Orca Slicer должен быть аналогичным).

Выберите верхнюю часть в разделе «Процесс/Объекты».

Настройте параметры слайсера:

— Настенные петли: 0
— Верхние слои оболочки: 0
— Нижние слои оболочки: 0
— Плотность р��дкого заполнения: по вашему вкусу [1]
— Редкий узор заполнения: на ваш выбор [2]

[1][2] — 16%, Honeycomb мне подошел хорошо, просто потому, что шестиугольники — это бестагоны, а вы — это вы.

Нарежьте, проверьте результат и распечатайте

— На случай, если вы не хотите с этим возиться — в файлах также есть готовый вариант корпуса с шестиугольными отверстиями.

Как поддержать проект

Вот наиболее популярные варианты, как это сделать:

Подумайте о том, чтобы стать членом Iconic FAB Club on Printables и получить все платные модели и руководства за единый членский взнос, начиная с 3 долларов США.
Ставьте лайк и скачивайте файлы моделей. Это помогает больше, чем я могу выразить.
Журнал изменений
Изменения даты
15.01.2025 Первый выпуск
