Держатель кабеля типа 2 (обновленная версия V2)
ОБНОВЛЕНО до версии 2

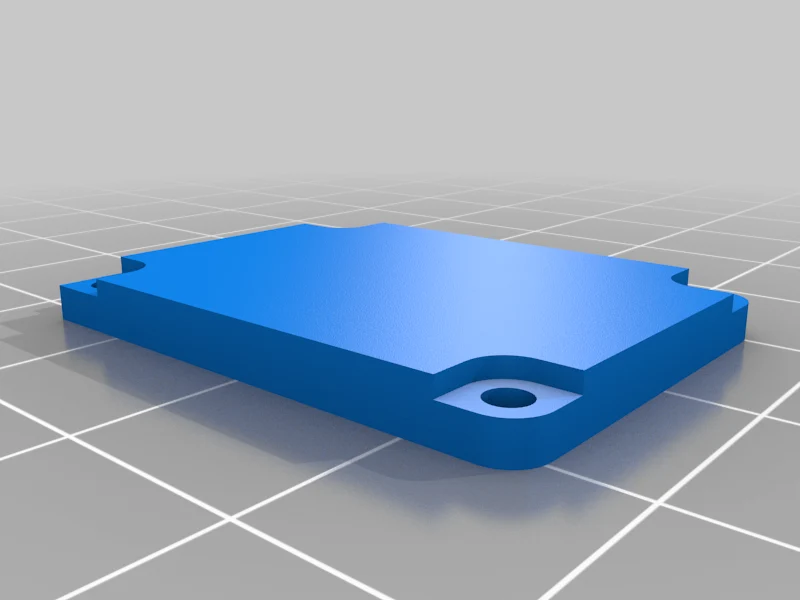

V2 теперь имеет скрытую монтажную пластину, что делает его более тонким и простым в установке.
Обязательно устанавливайте пластину так, чтобы отверстие с надписью «вверх» было вверху.
Используйте не менее 4 периметров монтажной пластины из-за нагрузки на эту часть.
Версию 1 все еще можно скачать для тех, кто предпочитает ее.
ОБНОВЛЕНИЯ:
231210 — Новая монтажная пластина для большей долговечности с центральным винтом.
231210 — Изменение положения отверстия ВВЕРХ для монтажной пластины для более плотного крепления. Предыдущая конструкция была немного потеряна.
Распечатать инструкции
Категория: Обзор транспортных средств

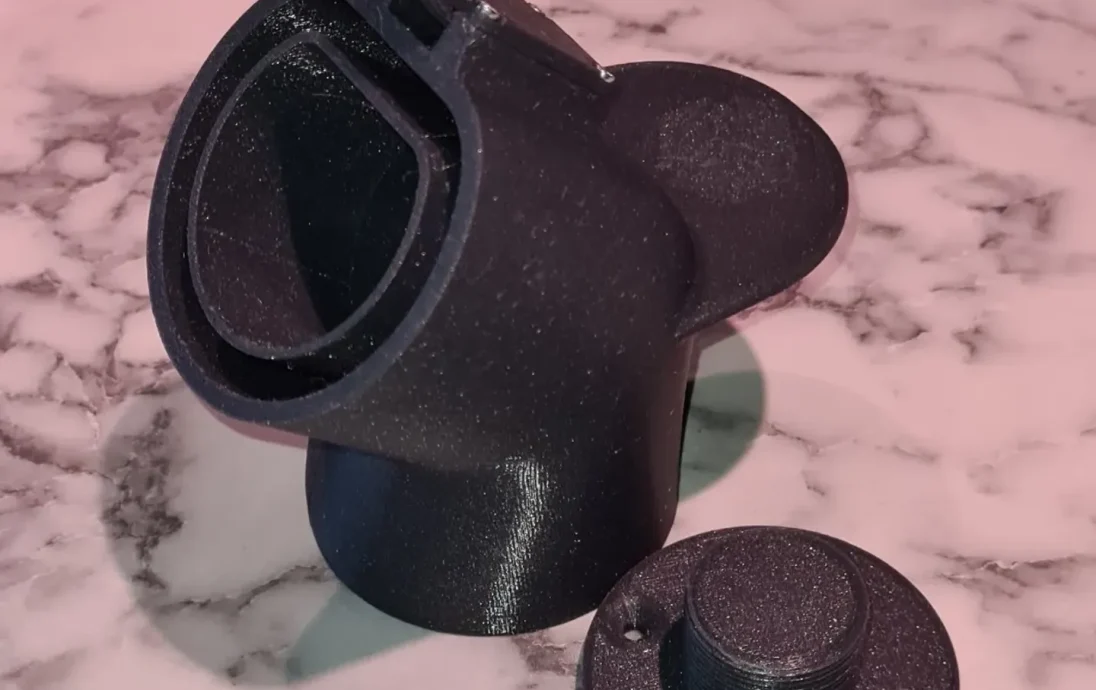

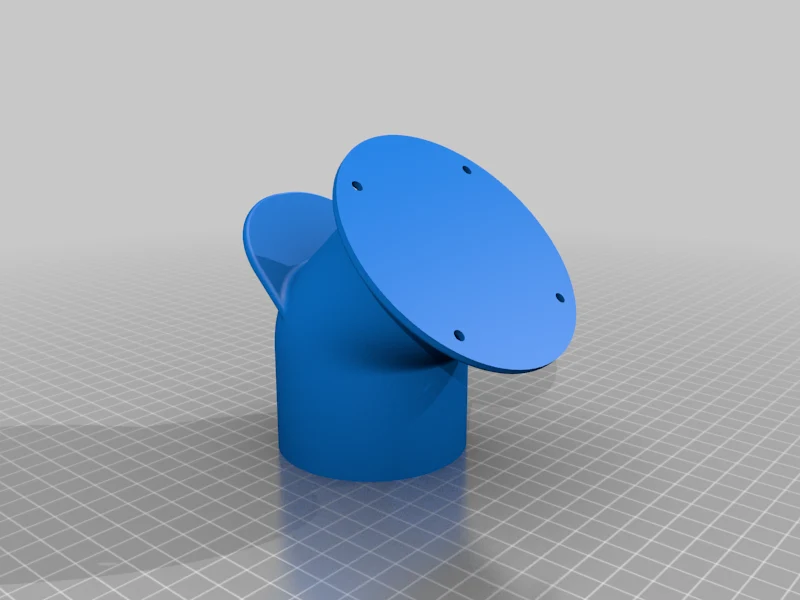

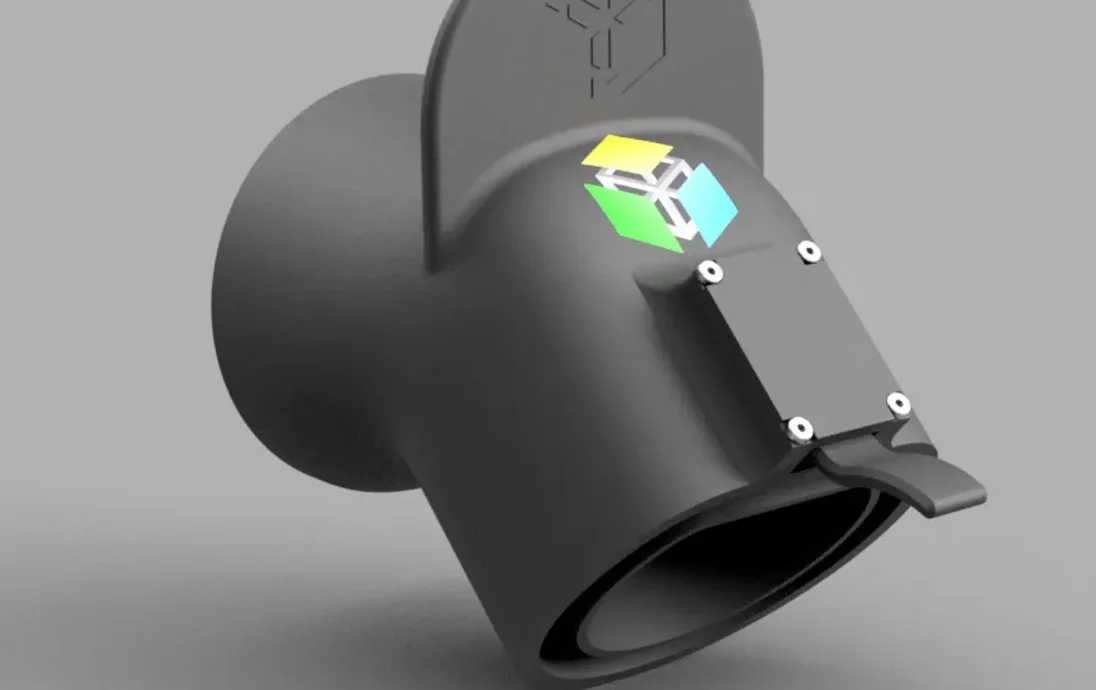

Моя собственная версия настенного держателя зарядного кабеля Type 2 для электромобиля.
Контактные защелки на месте и выступ для подвешивания кабеля для удобной и аккуратной прокладки кабеля.
Легкий механизм разблокировки одной рукой.

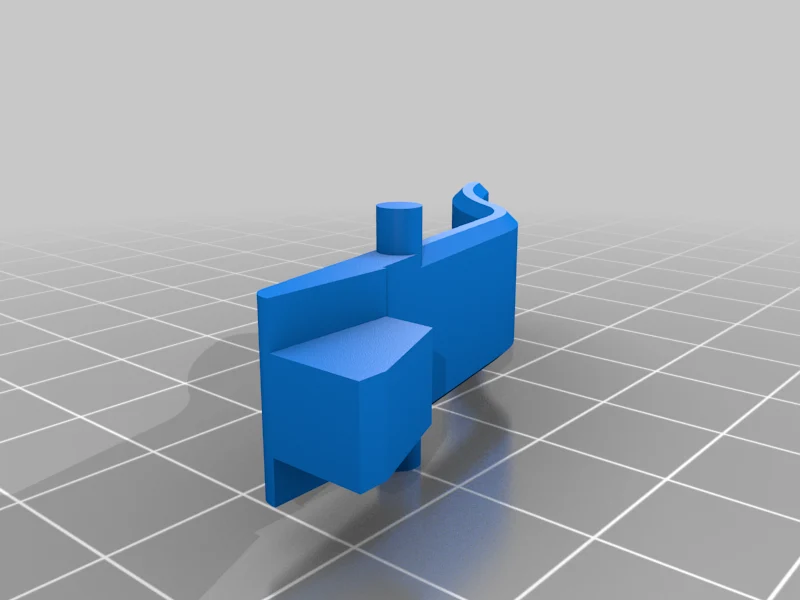

Обязательно распечатайте «рычаг», расположенный так же, как в файле STL, чтобы обеспечить максимальную прочность и уменьшить вероятность того, что он оторвется.
Для монтажной пластины обязательно используйте не менее 4 периметров, чтобы не повредить резьбовое соединение.
Настройки печати
Бренд принтера:
Пруса
Принтер:
И3 МК3С
**Плоты:** Нет
Поддерживает:
Да
**Разрешение:** 0,2
Заполнение:
10%
**Нить накаливания:** [Prusament PETG](http://www.amazon.com/s?url=search-alias&field-keywords=Prusament+PETG&tag=tvad0304-20) Черная галактика Как я это разработал==================

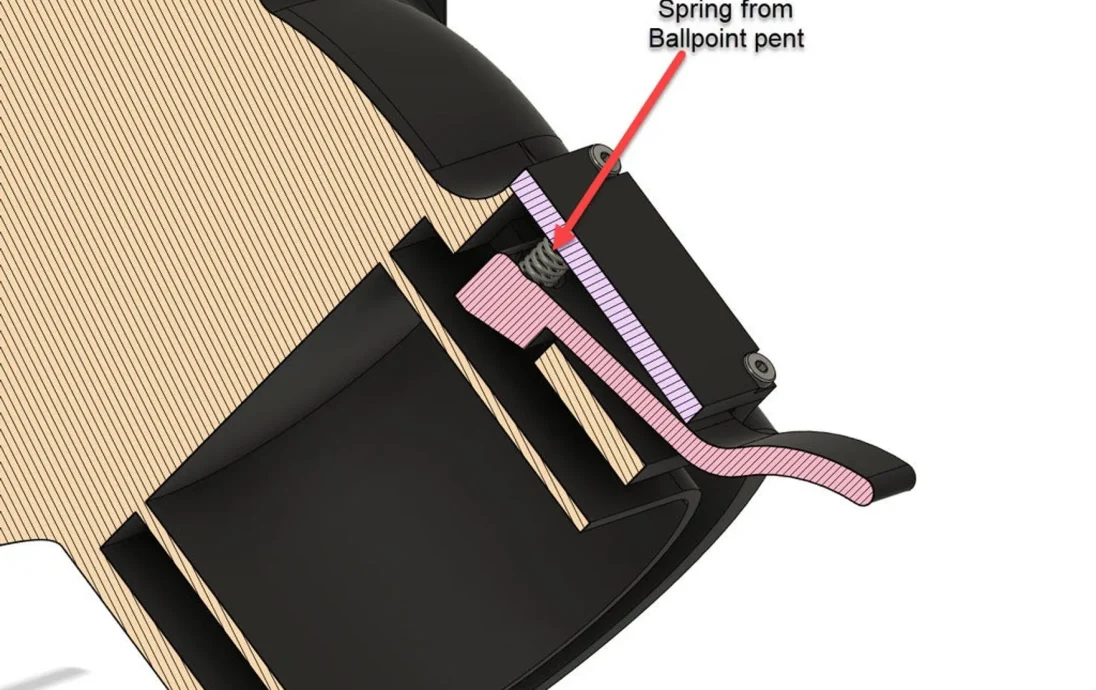

Предназначен для использования пружины любой шариковой ручки. Просто отрежьте его до нужной длины, около 10-15 мм. Просто убедитесь, что он может сжаться достаточно, чтобы замок открылся.
