Резьба Cruller - индивидуальный профиль резьбы........

Это исключительно незавершенный проект, предназначенный для сбора отзывов, пожалуйста, не пытайтесь использовать его как готовый продукт.

Обновления:
23.07.2024: Изменены размеры M51+: теперь они имеют шаг 1-20 мм вместо 5-20 мм.

Если вы решите попробовать использовать этот профиль, оставьте отзыв о своем опыте.

Большинство профилей резьбы, встроенных в пакеты САПР, не оптимизированы для печати, их редактирование в реальном времени доставляет неудобства, а создание профиля для пользовательской резьбы требует времени и усилий. Введите темы Cruller.

«Кондитерские изделия» — это название, но простой, оптимизированный профиль резьбы — это игра. Круллер включает в себя следующее:

Угол при вершине 110°. Это дает вылет в 55°, с которым сможет справиться даже самый заядлый Эндер.

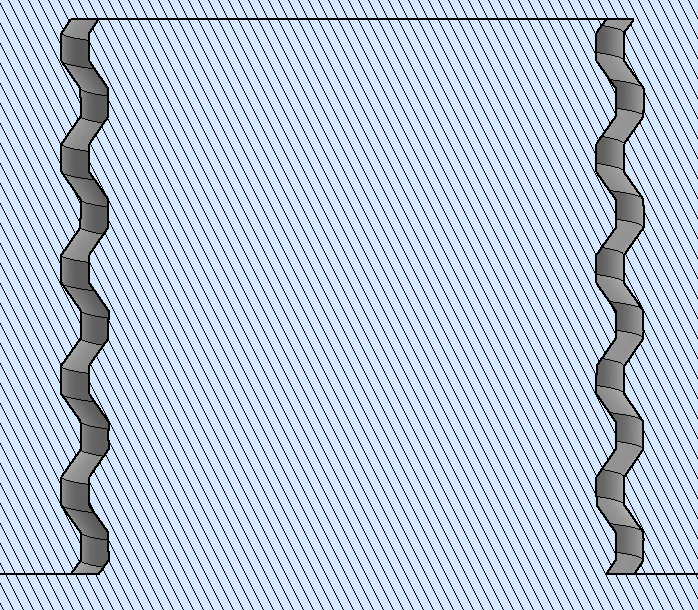

Усечени�� с коэффициентом 0,25. Учитывая глубину резьбы до усечения, это придает им чистую трапециевидную форму, что позволяет исключить более слабые тонкие секции, которые часто ломаются или вызывают проблемы с установкой. Это также означает, что более крупная нить может поместиться на меньшую площадь, чем более длинные/заостренные формы.
Метрическая система, размер основного диаметра M4-M200 — M10 означает главный диаметр 10 мм (без учета зазора), M50 означает 50 мм и т. д., просто и понятно.
Переменный шаг — M4-M9: шаг 1-5 мм с шагом 0,5 мм, M10-M50: 1-10 мм/1 мм, M51-M200: 1-20 мм/1 мм.
Диапазон классов зазоров — зазоры 0-0,5 мм с шагом 0,1 мм.

В целом я надеюсь, что набор функций Cruller предоставит достаточно преимуществ, чтобы дизайнеры, рассматривающие возможность использования собственных потоков, чувствовали себя комфортно, используя его как более стандартизированное решение.

ПЕЧАТЬ ФАЙЛОВ

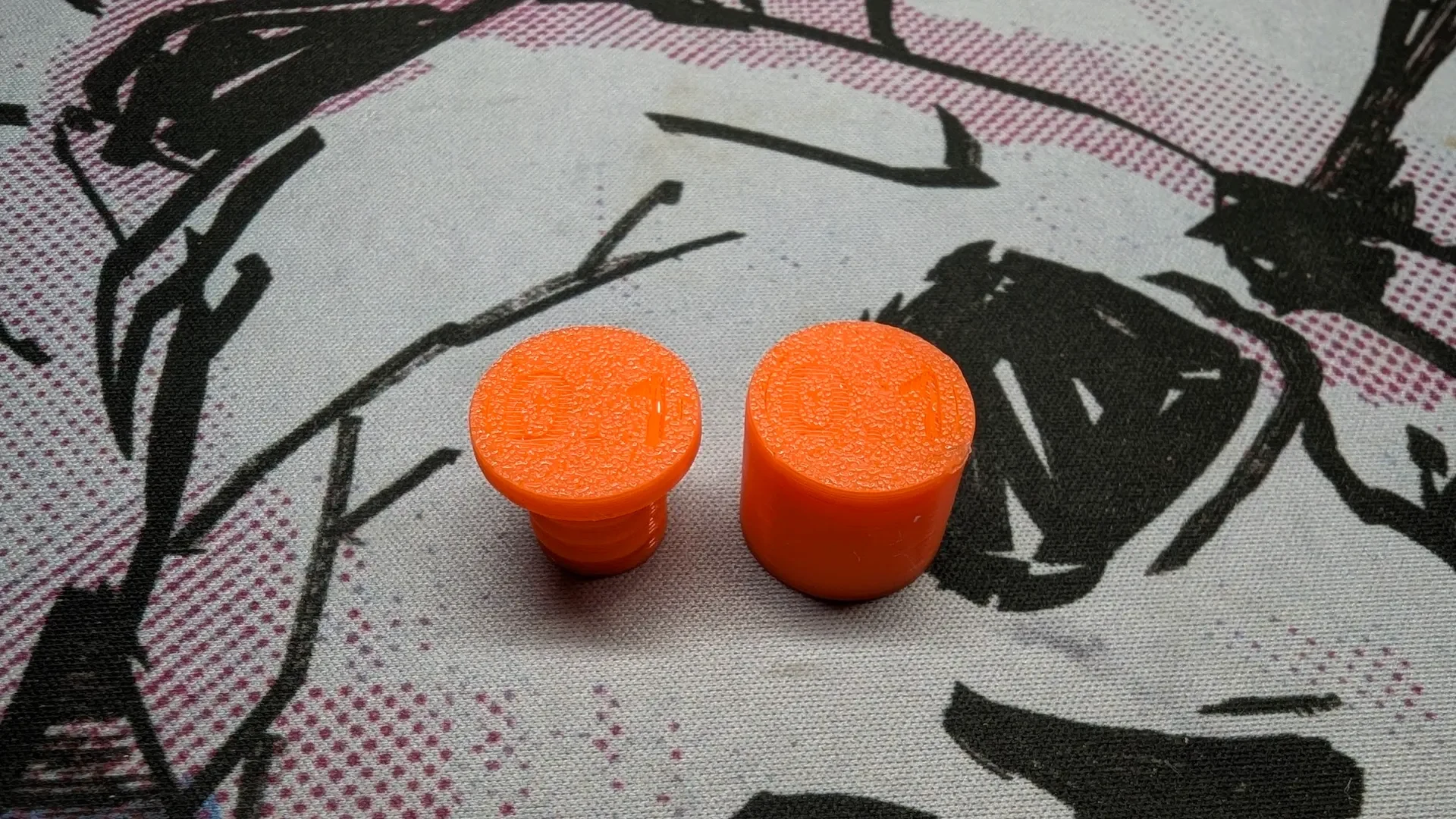

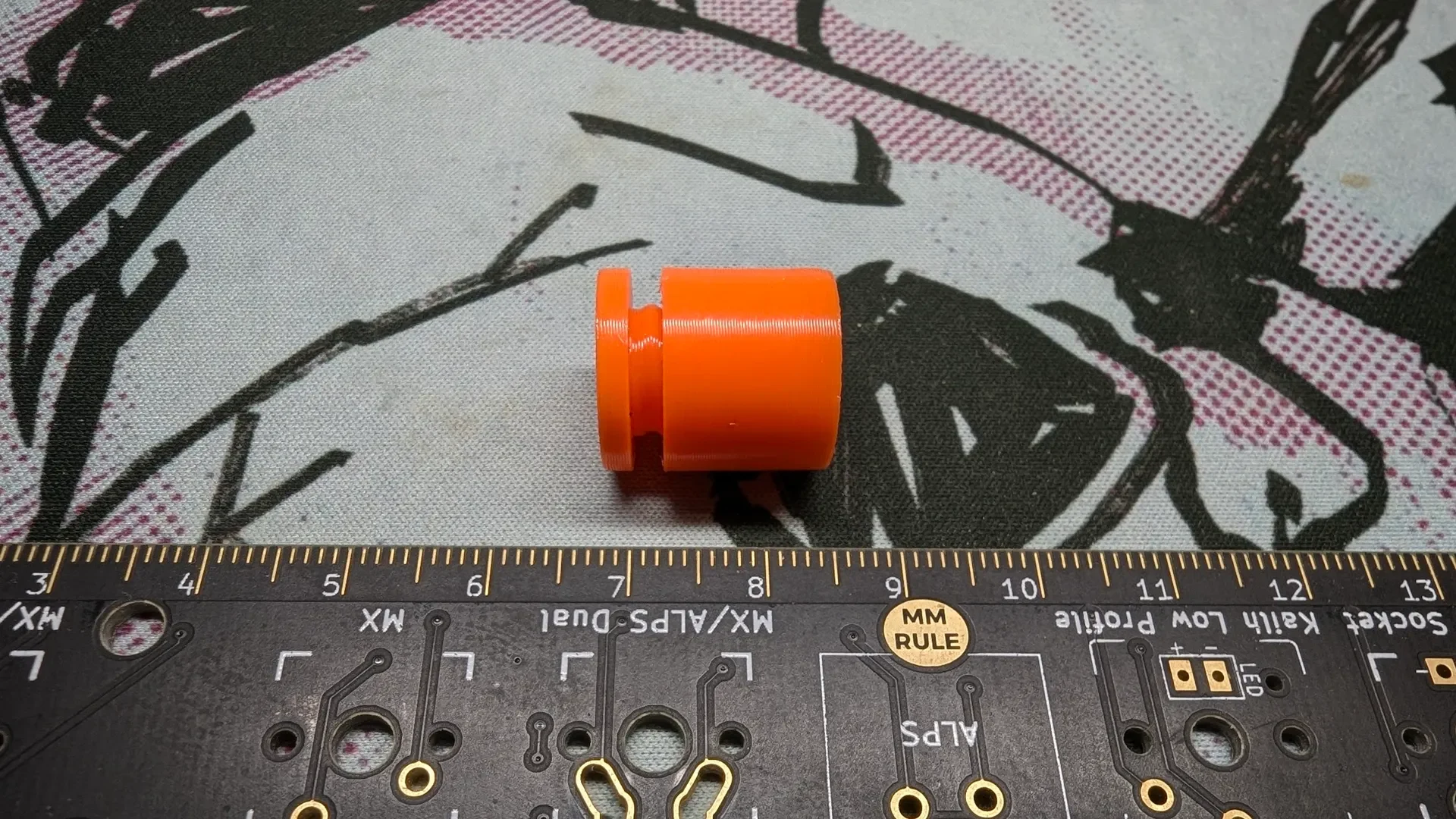

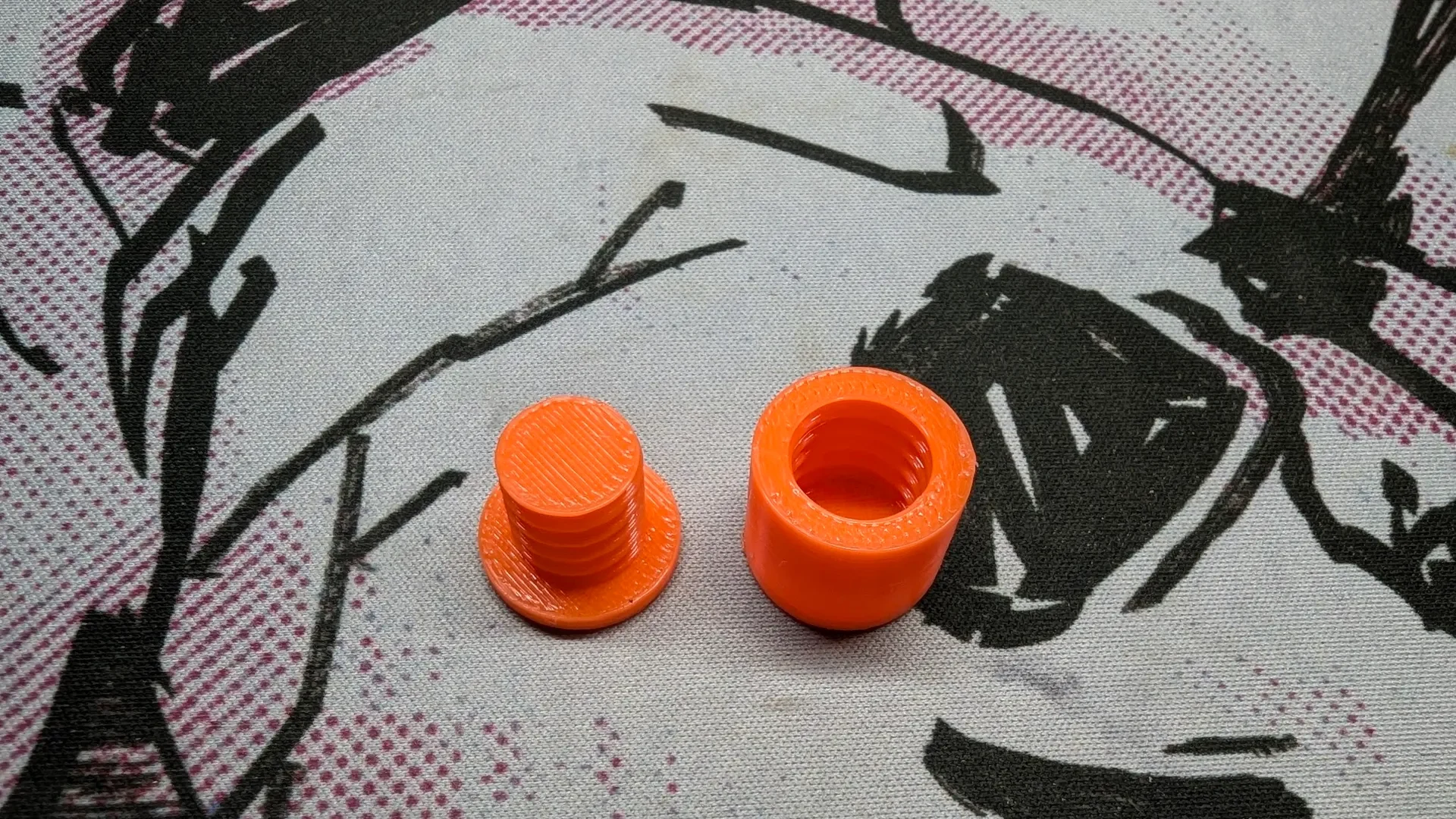

Поскольку Printables нужны файлы для печати, и в качестве хорошей отправной точки для первоначальной оценки профиля я включил набор деталей с внутренней и внешней резьбой M10x2 с полным зазором 0-0,5 мм. Я рекомендую начать с версии 01 обоих, чтобы посмотреть, как ваш принтер с этим справляется, а затем постепенно уменьшать скорость на 1 шаг по одной детали за раз, т. е. попробовать external_02 с вашим Internal_01. На деталях отмечены значения зазоров, чтобы их было легче отслеживать.

ДРУГИЕ ФАЙЛЫ

Поскольку Printables не поддерживает .xml, я запаковал файл в zip-архив. Обычно вам нужно извлечь это в %user%\AppData\Local\Autodesk\webdeploy\production\*LATEST*\Fusion\Server\Fusion\Configuration\ThreadData\, где LATEST — самая последняя папка, а затем она будет отображаться в инструменте резьбы в Fusion.

Вместо этого я рекомендую установить дополнение ThreadKeeper для Fusion, следуя его информации, использовать специальную папку для хранения по��ьзовательских потоков (вероятно, где-нибудь удобно рядом с другими вашими файлами САПР), затем поместить туда профиль и синхронизировать его с дополнением. Это значительно упрощает задачу и помогает, когда обновление версии Fusion перемещает папку потока, но не пользовательские профили.

ДРУГИЕ ПРИМЕЧАНИЯ

В настоящее время этот профиль предназначен только для Fusion, потому что для этого у меня есть шаблоны. Если вы захотите использовать его для других пакетов САПР, дайте мне знать и дайте мне доступ к шаблону для использования, и я, вероятно, смогу его перенести.
