Металлическая ручка для напильника........
Примерно 2-3 недели назад мы получили в своем офисе Prusa Mk3s+, а в начале недели пришли новые алмазные напильники. Нам нужны были хорошие ручки, которые могли бы выжить в механическом цехе и постоянно использоваться. Я попробовал несколько моделей со всех сайтов сообщества, и среди них были хорошие, но ни одна из них не соответствовала моим стандартам рукоятки инструмента. В цехе довольно быстрое движение, поэтому я хотел создать что-то, что мне было бы удобно использовать каждый день, и распечатать это в великолепном оранжевом цвете PETG, чтобы ребята могли их хорошо видеть.
Этот проект потребовал нескольких попыток, но у меня есть рабочая модель, которую я могу со временем немного изменить, чтобы усовершенствовать дизайн. Эта модель имеет хорошее положение большого и указательного пальцев, конструкция имеет изгиб на 30 градусов, чтобы ее можно было больше приводить в движение ладонью, а не пальцами, поэтому пальцы не болят через 2 часа, имеет хорошую выемку для большого пальца и не требует подставок для печати.
В настоящее время эта модель предназначена для напильника диаметром 5,5 дюйма и хвостовиком 1,5 дюйма. Просто вбейте напильник в ручку на столе или используйте тиски для более тонких напильников.
Печать с 6 или более стенами для прочности
сопло 0,4 мм, заполнение 20% при высоте слоя 0,3 мм для скорости.
Кровать вмещает 28 чел��век одновременно и печатается примерно за 1,5 дня. (хорошо, если вам их нужно много, мне нужно напечатать 60)

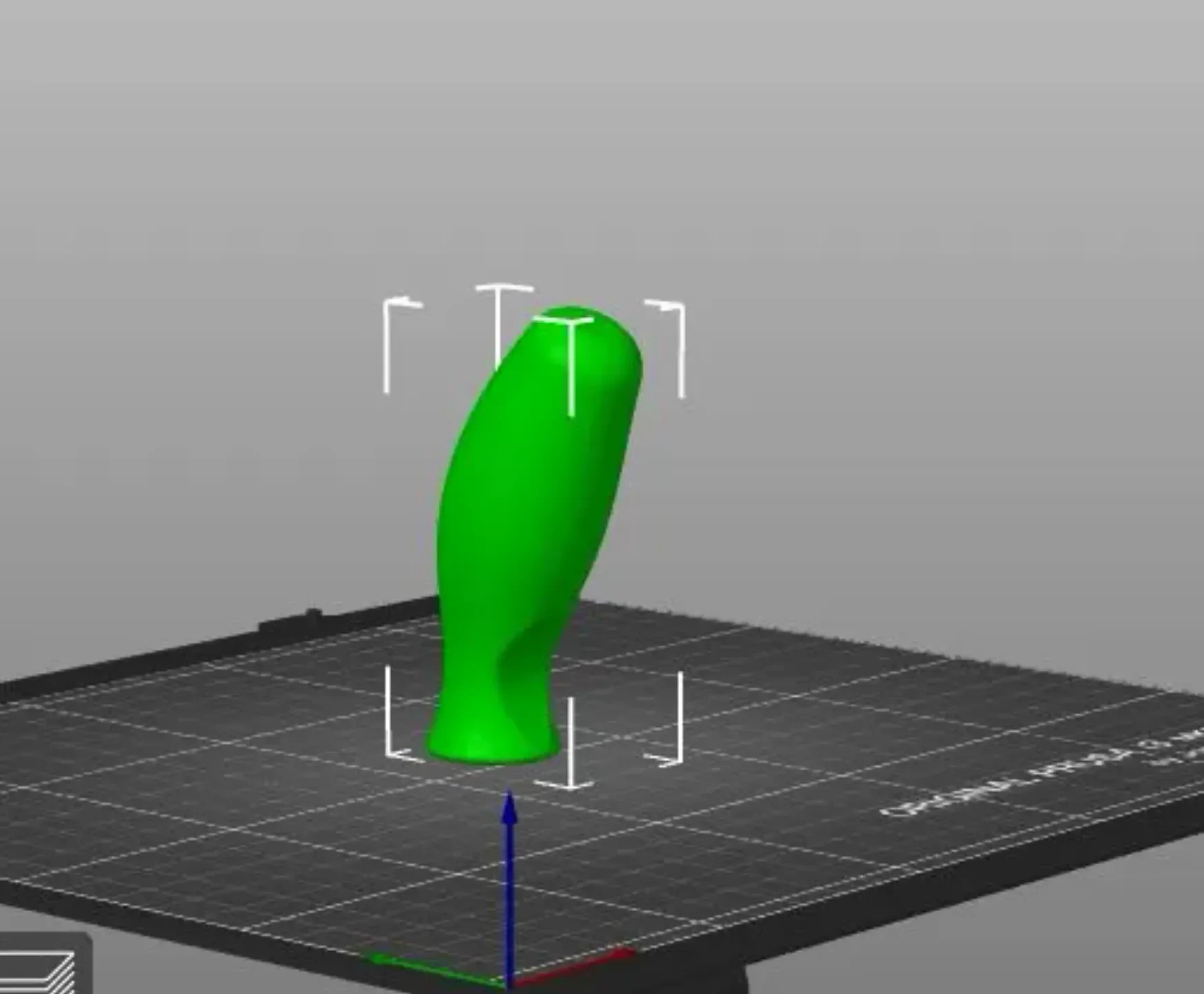

распечатайте в ориентации, показанной на фотографии, при этом вставка инструмента находится на рабочей пластине, опоры не требуются

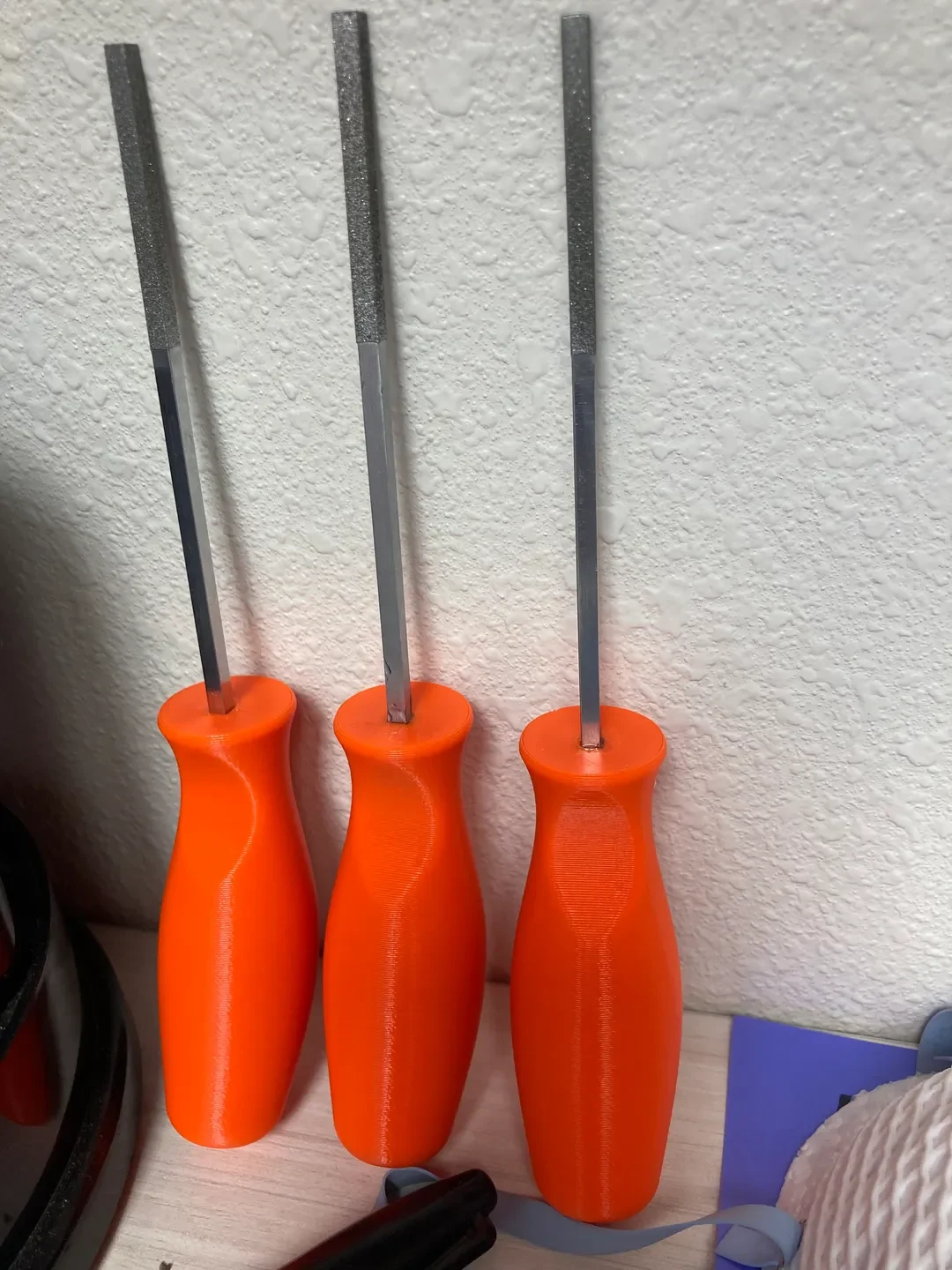

07.03.23 — Добавлена вставка для квадратных алмазных напильников McMaster. Посадка под давлением. Отлично подходит для наших деталей EDM. (на фото видно немного клея, который не обеспечил нужной мне фиксации, поэтому я сделал вставку плотнее и крепко прижал ее с помощью тисков.
Дайте мне знать, если вы думаете о каких-либо дополнениях или изменениях, которые вы хотели бы видеть! Я планирую сделать
