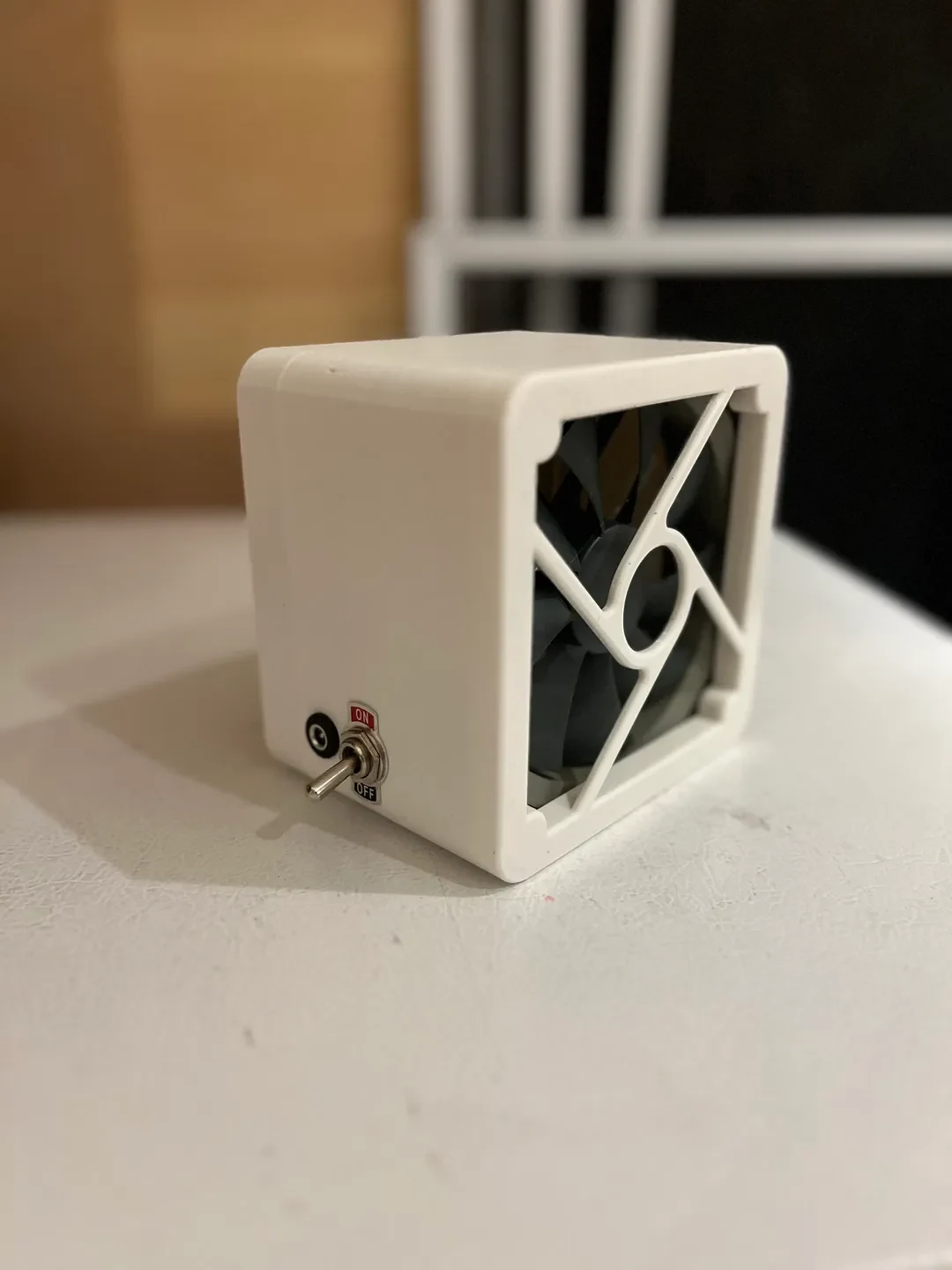

Фильтр для пайки вентилятора ПК

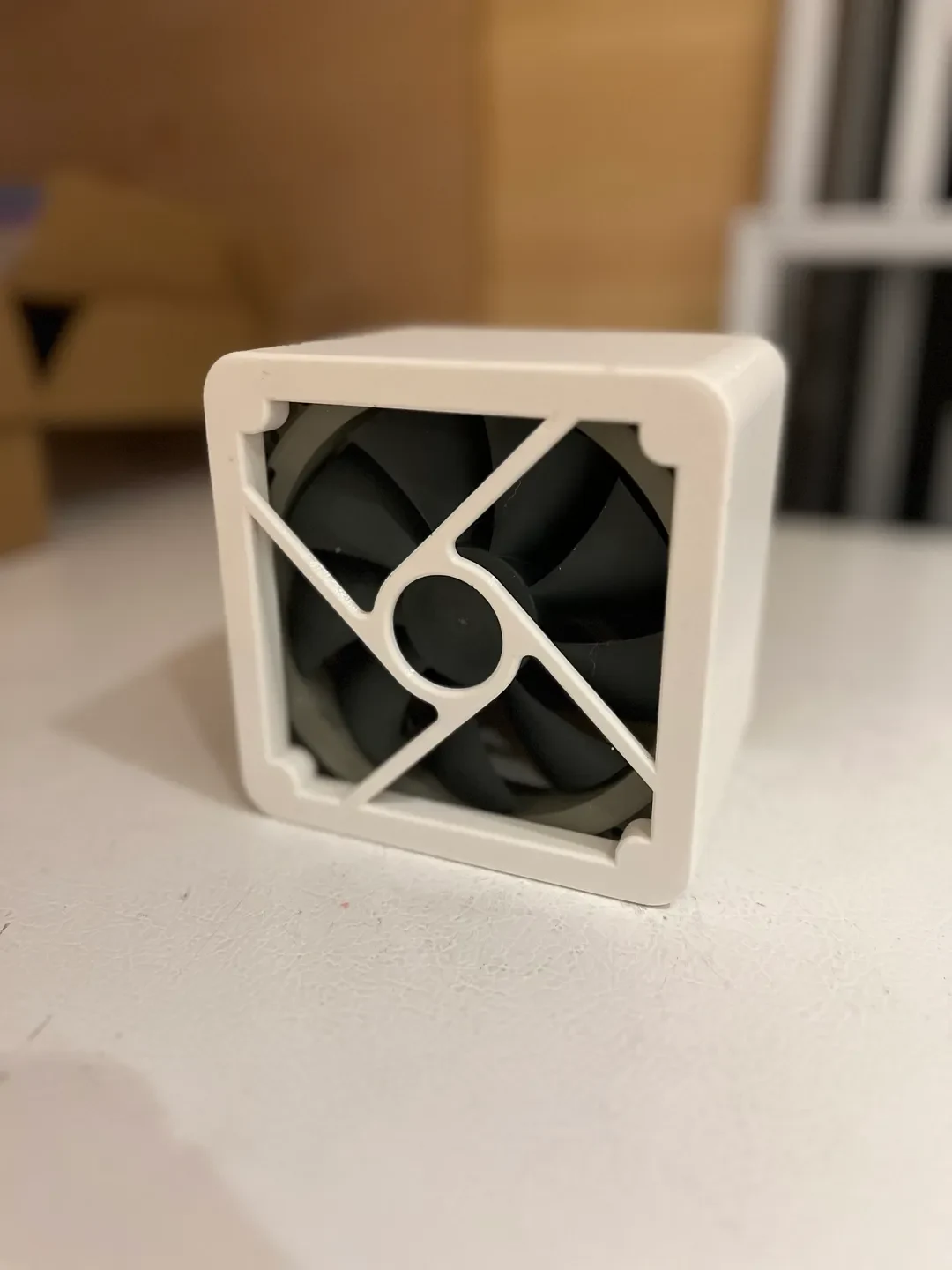

Это воздушный фильтр, который можно сделать из старого компьютерного вентилятора размером 120х120 мм. Потребляемая мощность очень низкая (12 В, 0,09 А, 1,08 Вт), а вентилятор работает очень тихо, если использовать такой же, как у меня.

Для этого проекта вам понадобится:

4 вставки с резьбой M3 (макс. глубиной 6,5 мм)

4 винта М3 длиной около 7-8 мм.

4 вставки с резьбой M2 (макс. глубина 19,5 мм)

4 винта M2 длиной около 10 мм.

1 квадратный угольный фильтр 120x120 мм (просто отрежьте кусок)

1 старый компьютерный вентилятор размером 120х120 мм или новый

1x переключатель

1x разъем 12 В

1 блок питания 12 В (на самом деле вам не нужно большое количество тока, 1-2 А вполне подойдет)

1x каждая 3D-пе��атная деталь

Инструкции по сборке:

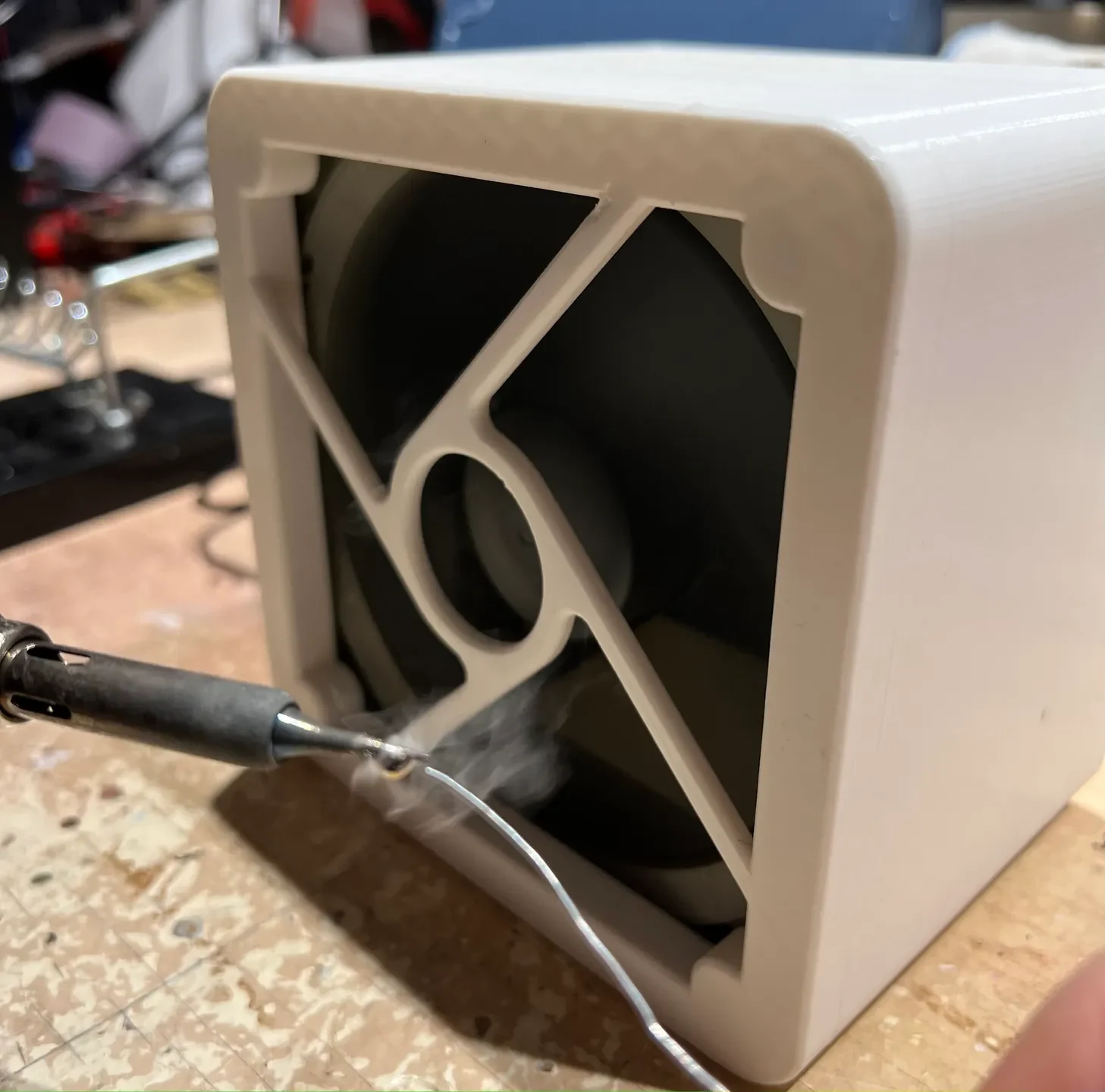

При помощи паяльника установите все резьбовые вставки на место.

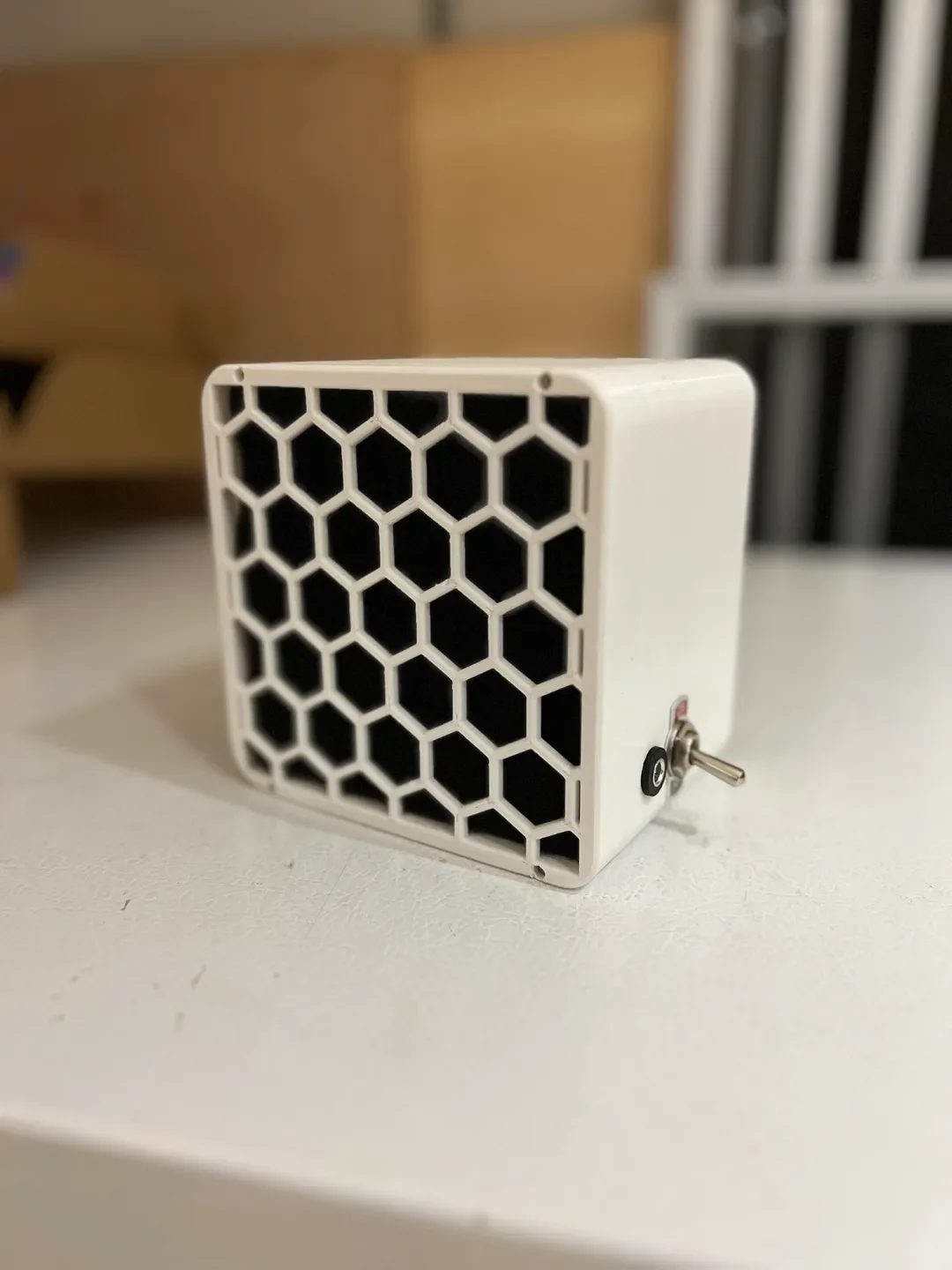

Установите квадрат угольного фильтра размером 120x120 мм в тройник с шестигранниками. Имеется небольшой выступ, предотвращающий выскакивание фильтра из этой детали. Убедитесь, что фильтр находится за пределами этого выступа.
Поместите четыре винта M3 в отверстия каждого угла вентилятора и прикрутите вентилятор на место. Убедитесь, что кабели направлены внутрь корпуса.
Разрежьте провода вентилятора и берите только те, которые имеют две полярности. Эти кабели должны быть красного или желтого цвета (+) и черного цвета (-). Если цветов нет, проверьте кабели мультиметром, а если мультиметр не работает, попробуйте соединить провода по порядку, пока вентилятор не начнет вращаться.

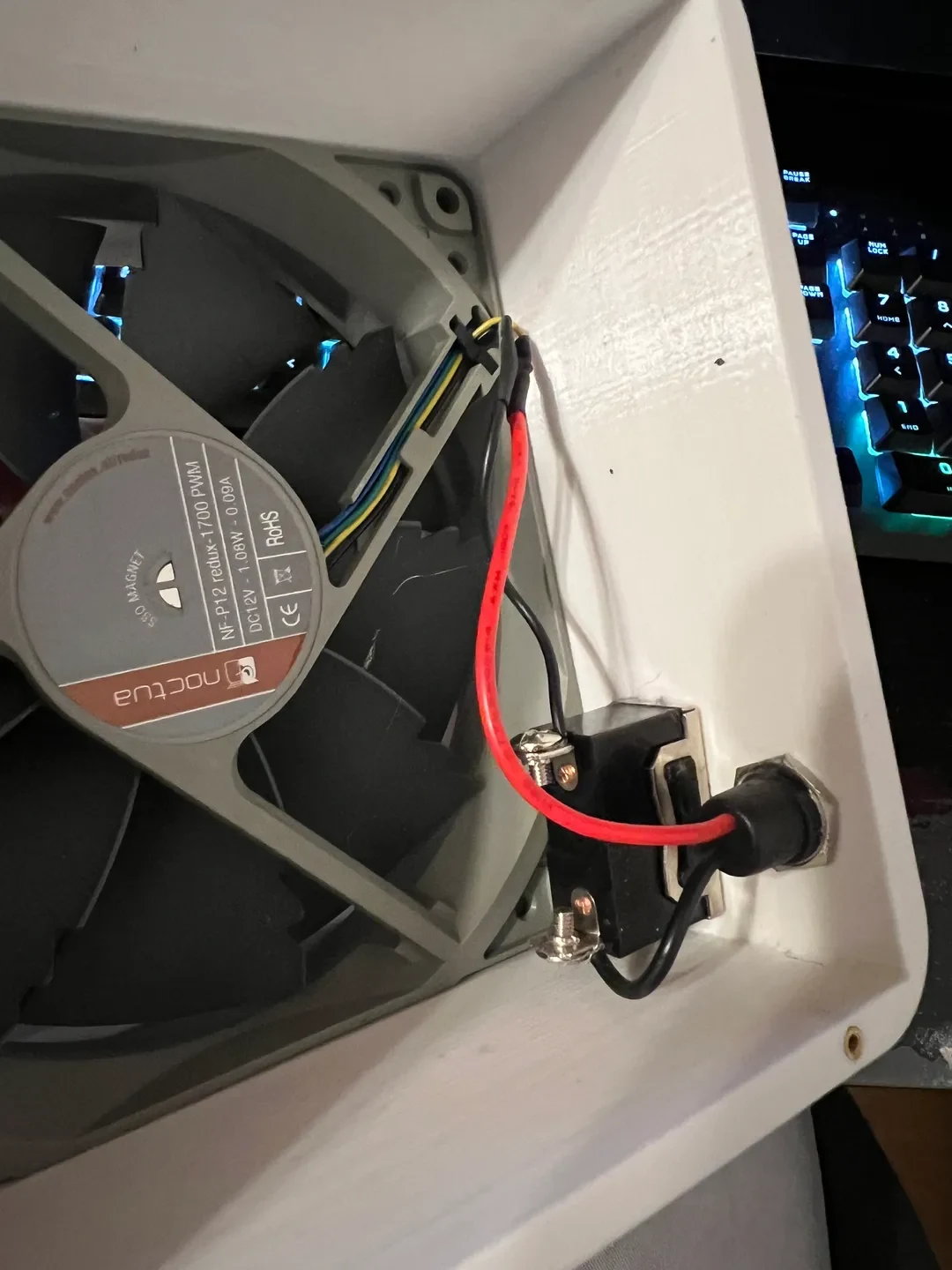

Припаяйте два исправных провода вентилятора к источнику питания. (+) идет непосредственно в разъем jack. Сначала проходит мимо переключателя (-), а затем второй разъем переключателя переходит к разъему гнезда.
Попробуйте свой вентилятор с переключателем. Подключите источник питания и включите выключатель. Если он не вращается, проверьте соединения. Если вентилятор вращается в неправильном направлении (воздух не должен выходить из корпуса), попробуйте поменять кабель (-) на (+).
Закройте корпус четырьмя винтами M2.
Отличная работа, пайка воздушного фильтра завершена!

Если у вас нет всех частей:
