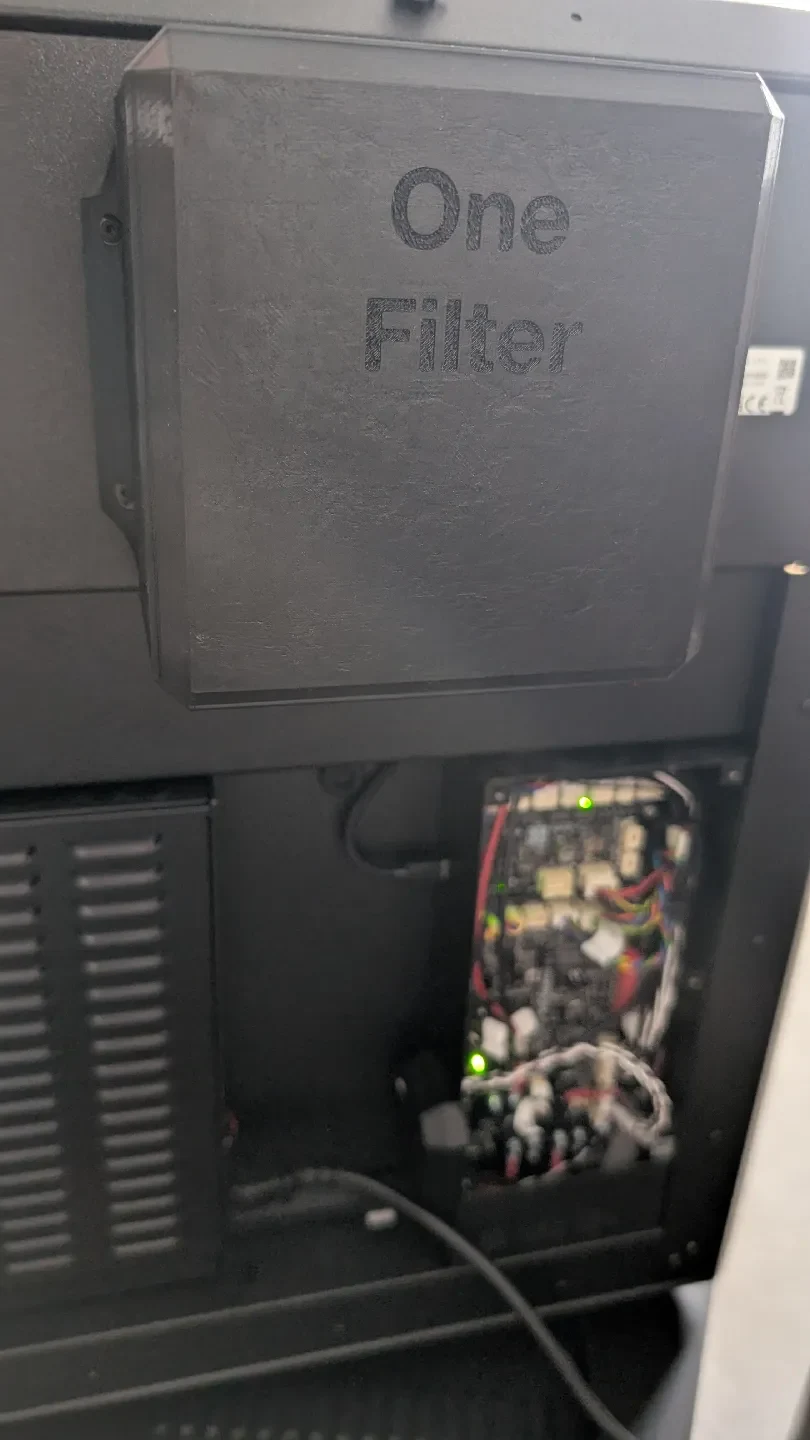

One Filter - расширенная фильтрация для Core One........
One Filter — это усовершенствованный фильтр с активированным углем HEPA + для вашего основного фильтра. В основном он используется для печати на нитях ABS, ASA, нейлоне и других нитях с высоким содержанием летучих органических соединений.
На данный момент я использую несколько дешевых фильтров 120x120 с AliExpress (того же размера, что и оригинальные фильтры prusa), я занимаюсь созданием небольшого датчика летучих органических соединений / частиц и, вероятно, заменю фильтр на фильтр Zotra, как указано в некоторых других описаниях фильтров DIY.

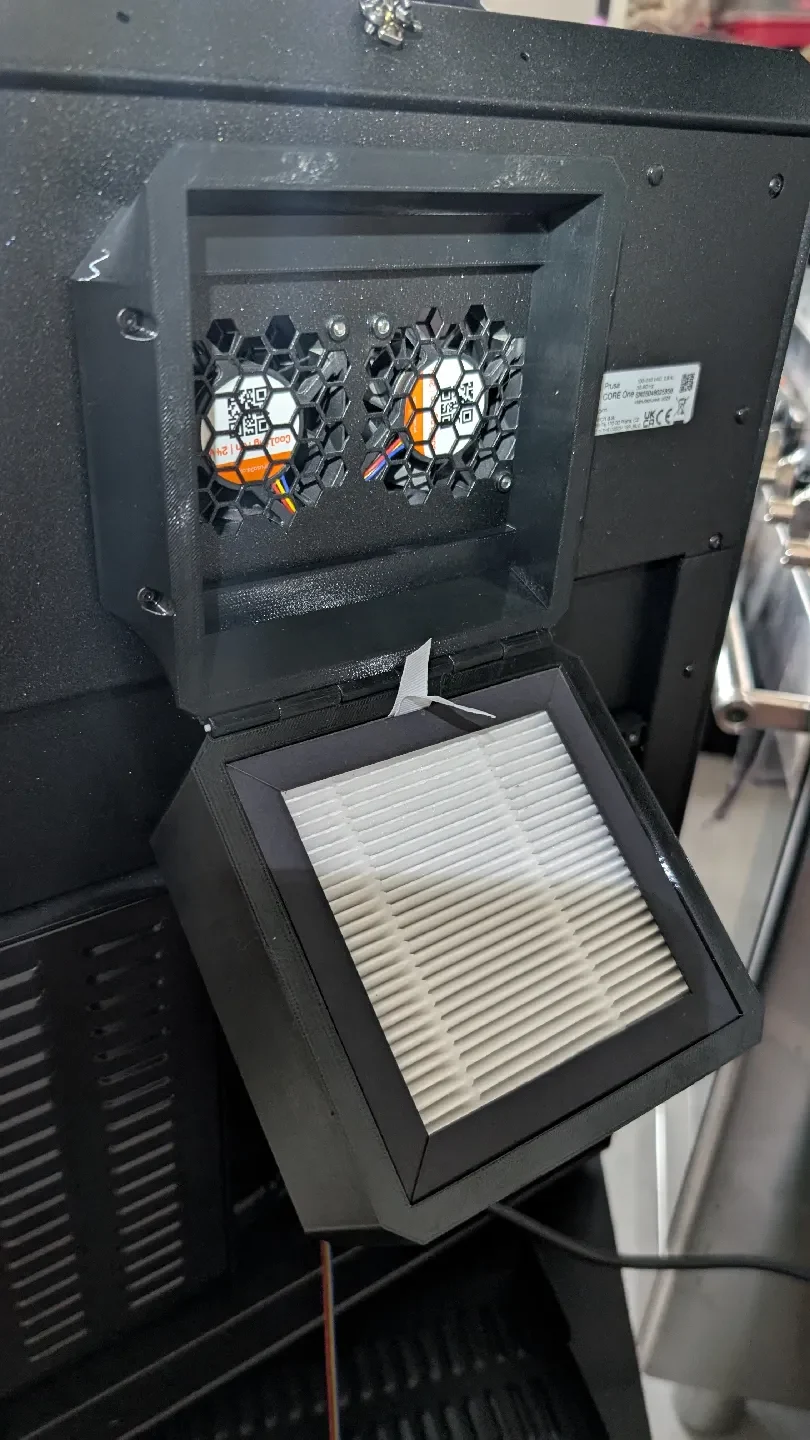

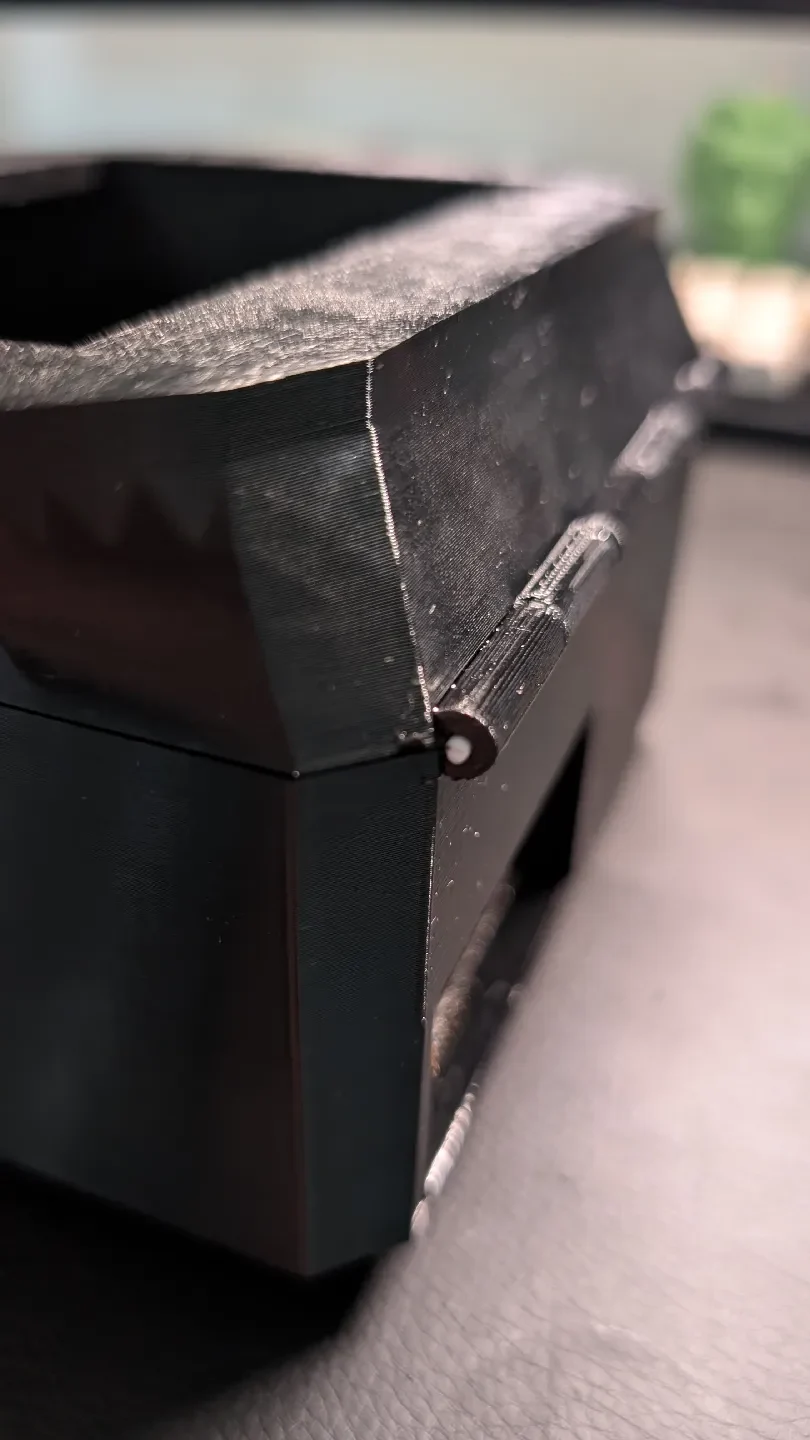

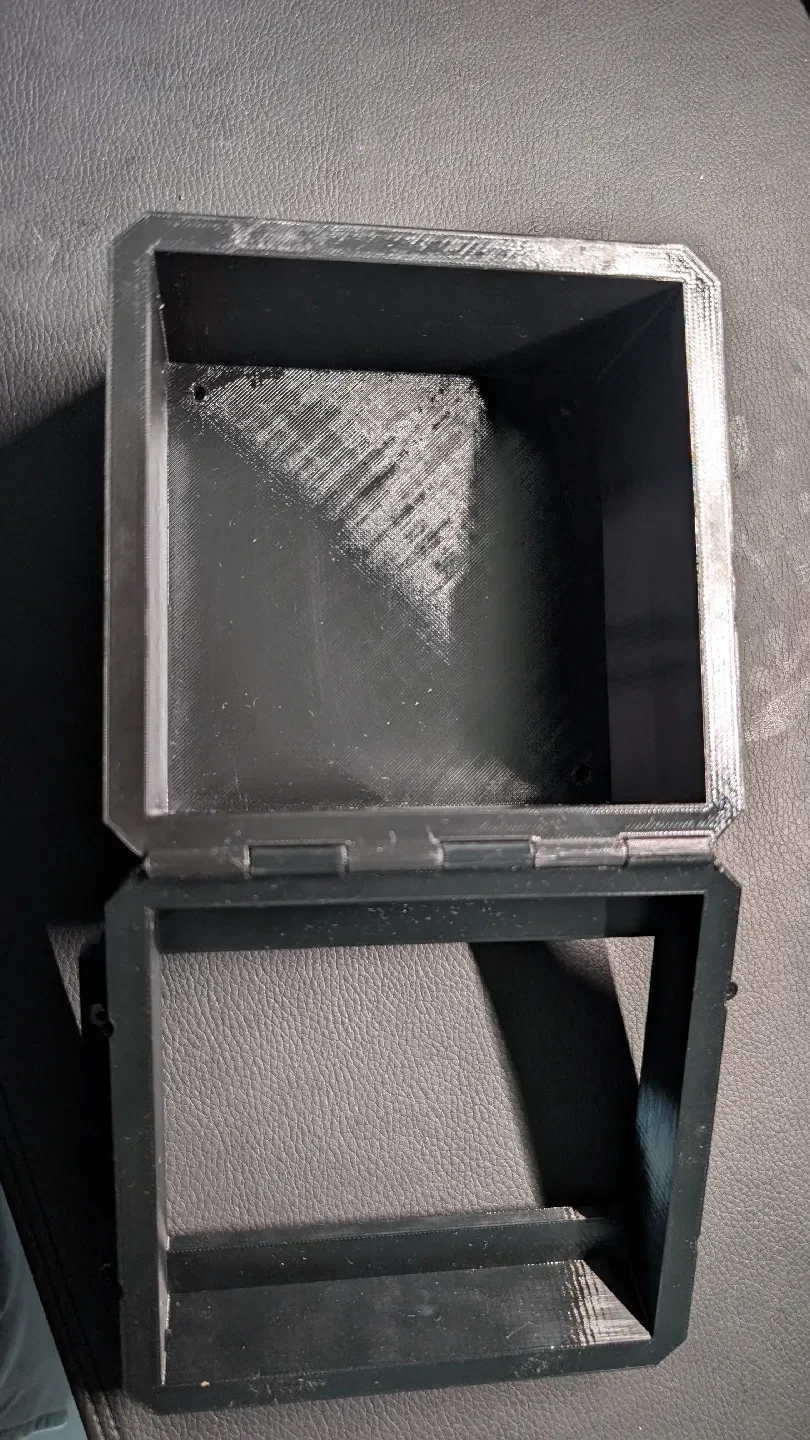

Я спроектировал эту часть так, чтобы вы могли легко открыть ее, если захотите увеличить поток воздуха, однако кажется, что поток воздуха становится довольно хорошим только с одним фильтром. Кроме того, в шарнире в качестве оси используется обычная нить диаметром 1,75 мм.
Инструкции
Спецификация материалов

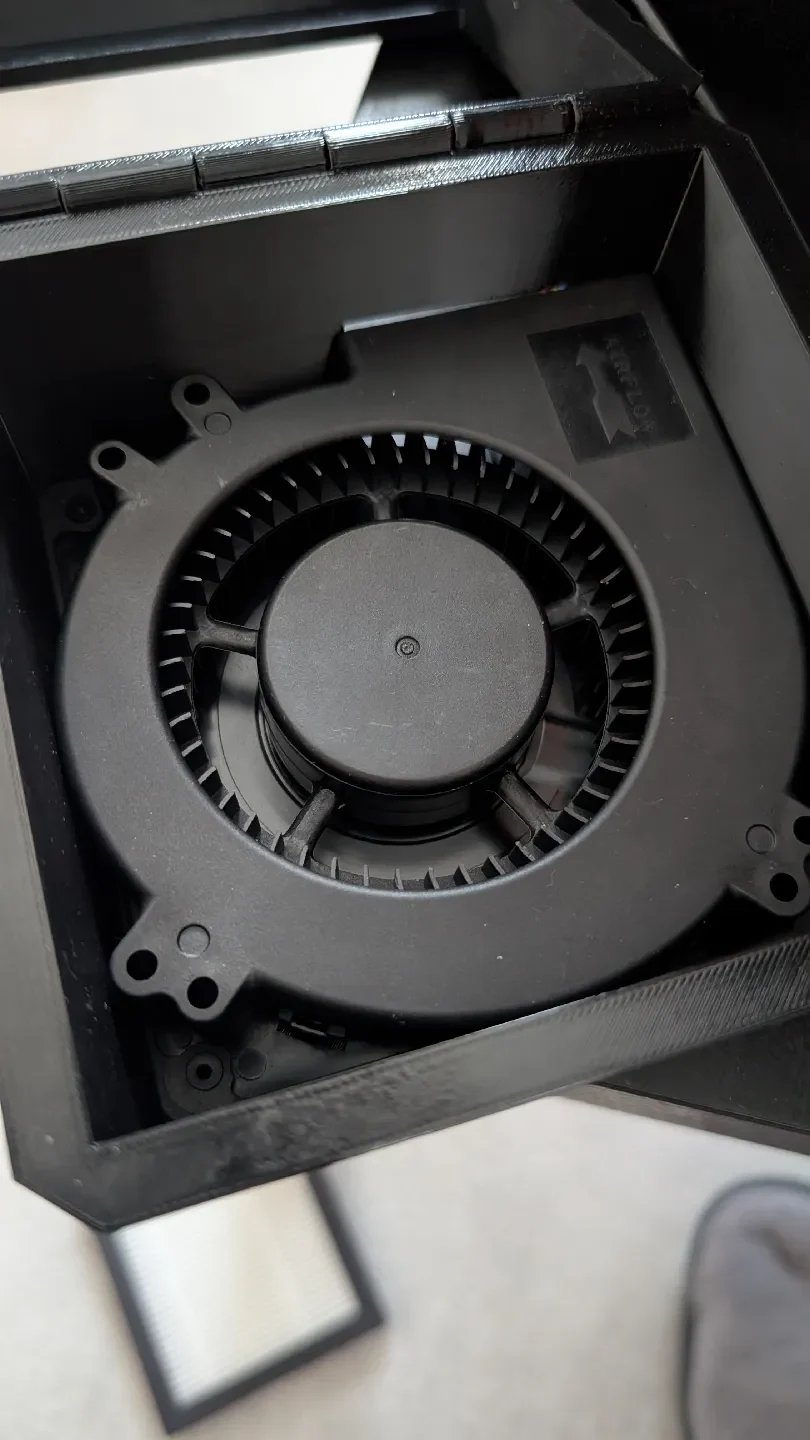

1 центробежный вентилятор высокого давления https://fr.aliexpress.com/item/1005007227493977.html?spm=a2g0o.order_list.order_list_main.94.103e1802vM1tso&gatewayAdapt=glo2fra

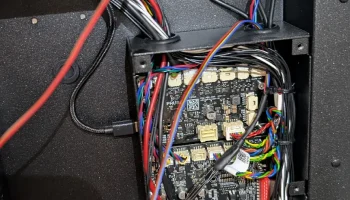

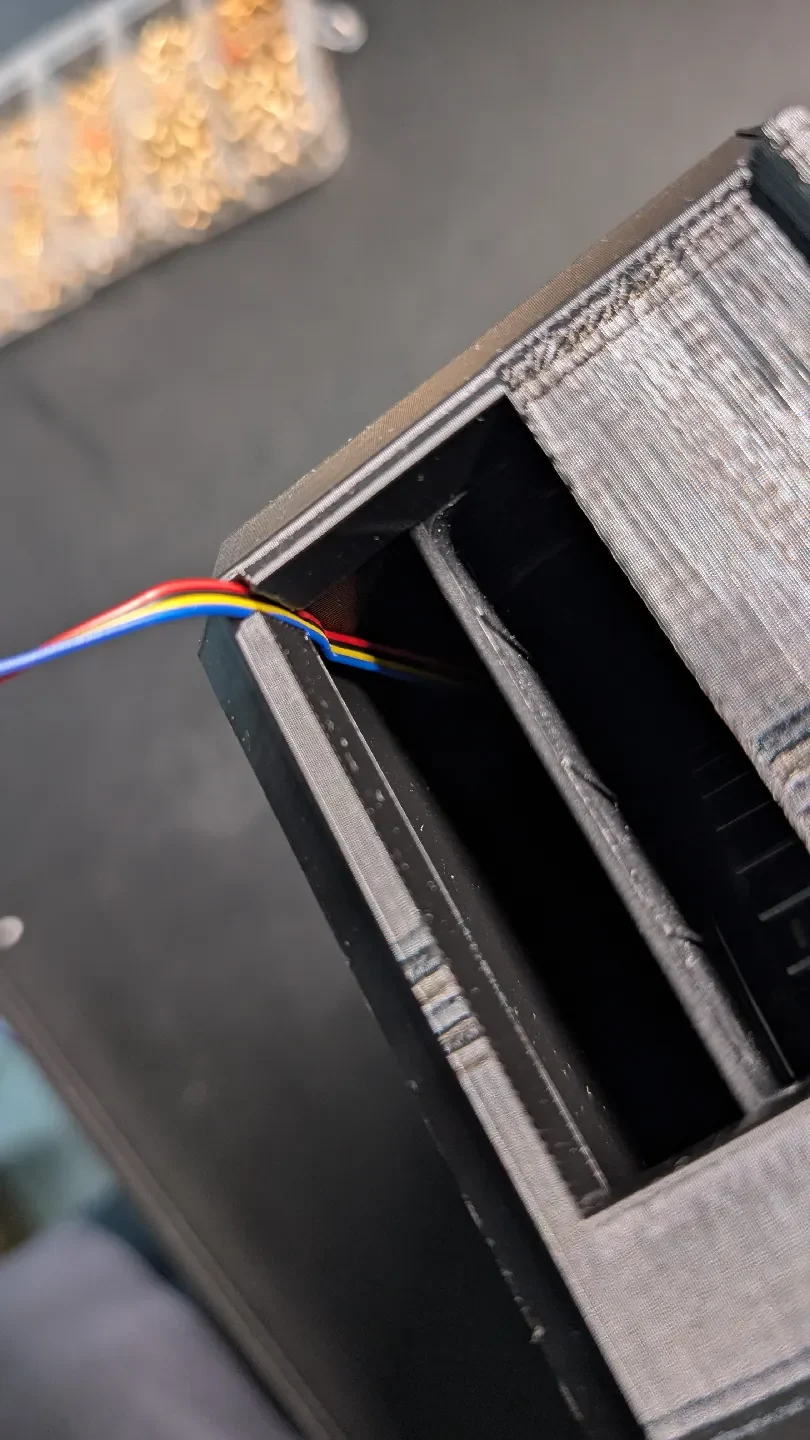

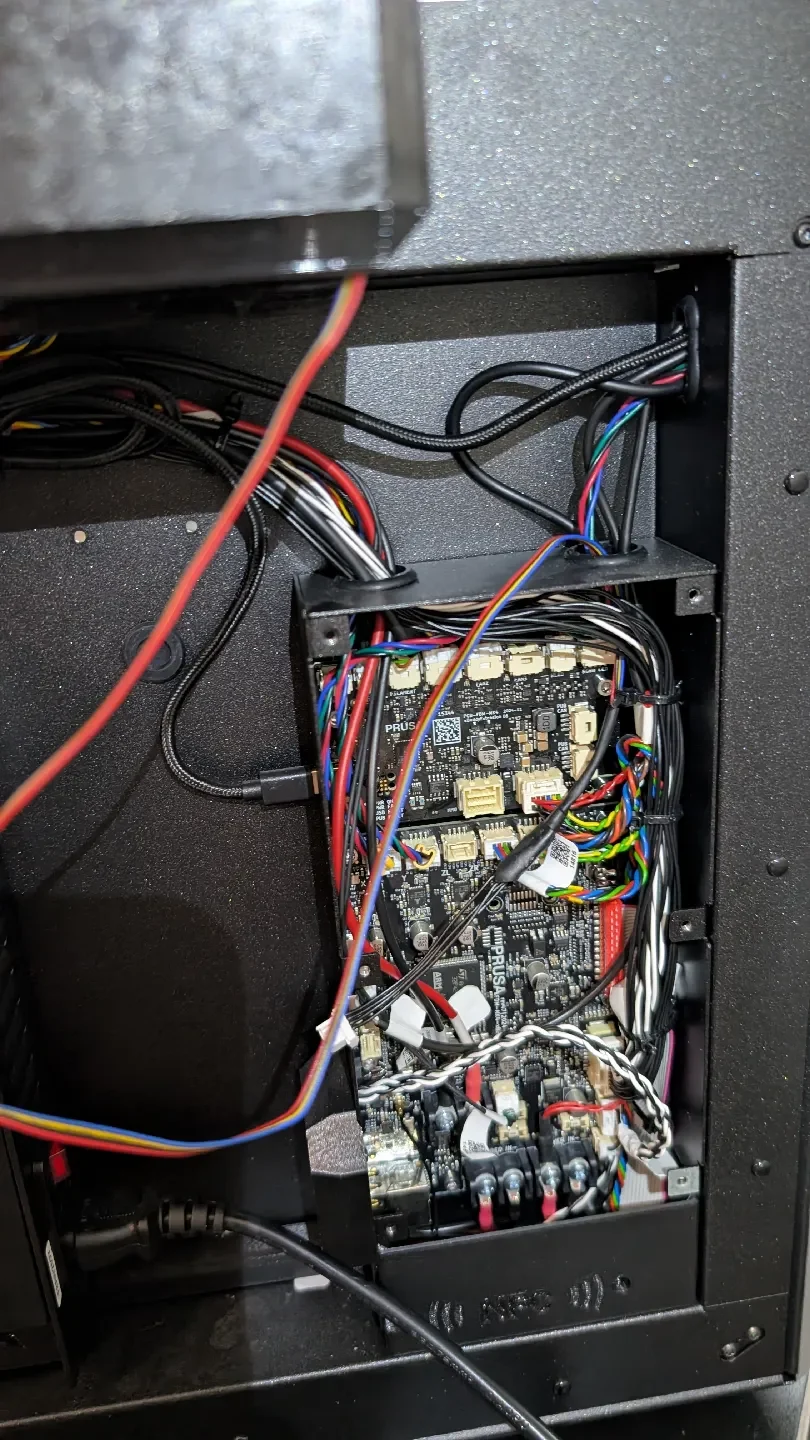

MOLEX ClickMate 4 контакта, используемые для подключения вентилятора к принтеру https://www.digikey.fr/fr/products/detail/molex/0151350402/6833473
8 неодимовых 20x6x2 https://fr.aliexpress.com/item/1005005995763954.html?spm=a2g0o.order_list.order_list_main.481.103e1802vM1tso&gatewayAdapt=glo2fra
4 винта M3 x 18 для крепления фиксатора к принтеру
3 винта M3 x 8 ��ля крепления вентилятора к корпусу

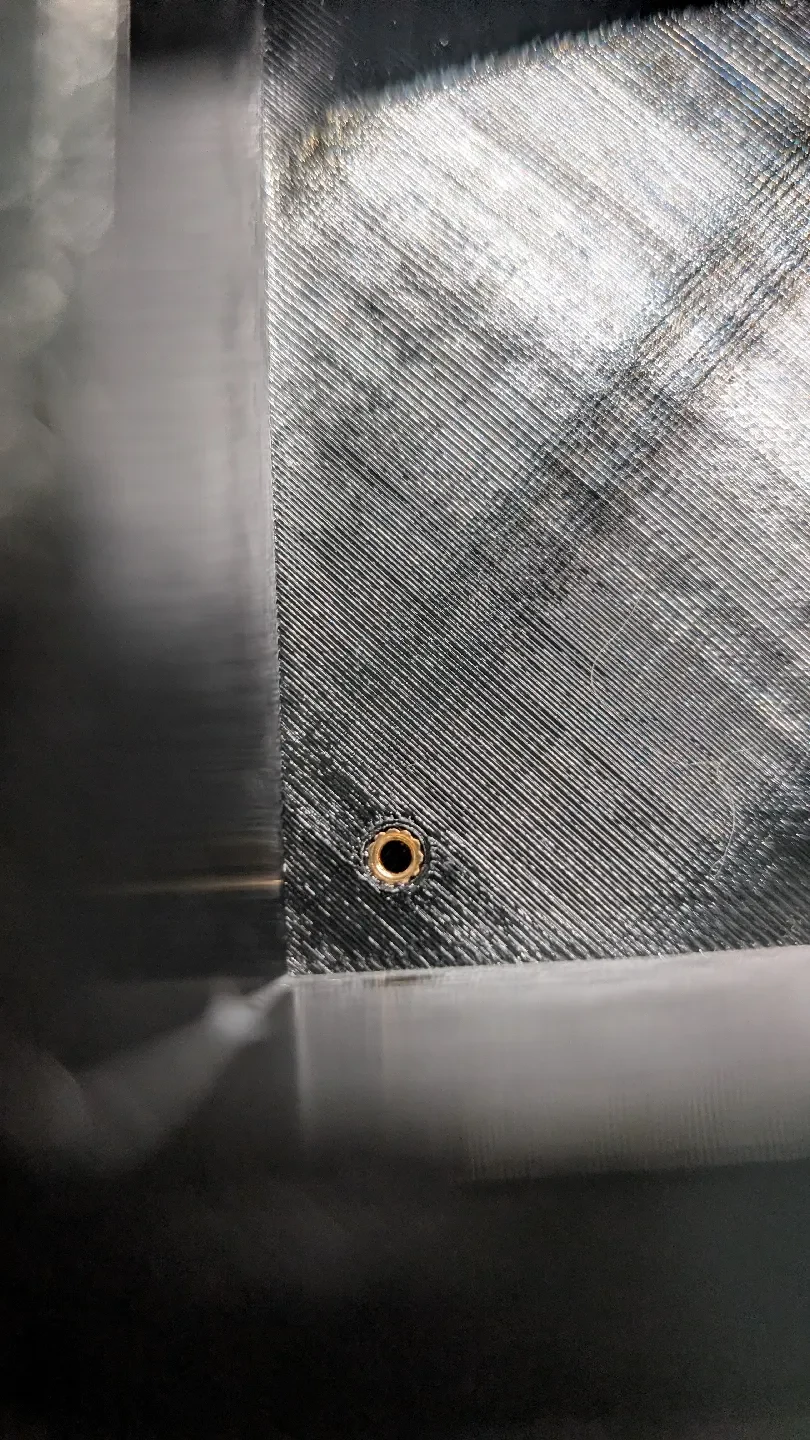

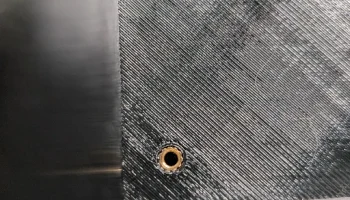

3 x M3 x 5 термовставки для муфты вентилятор/корпус

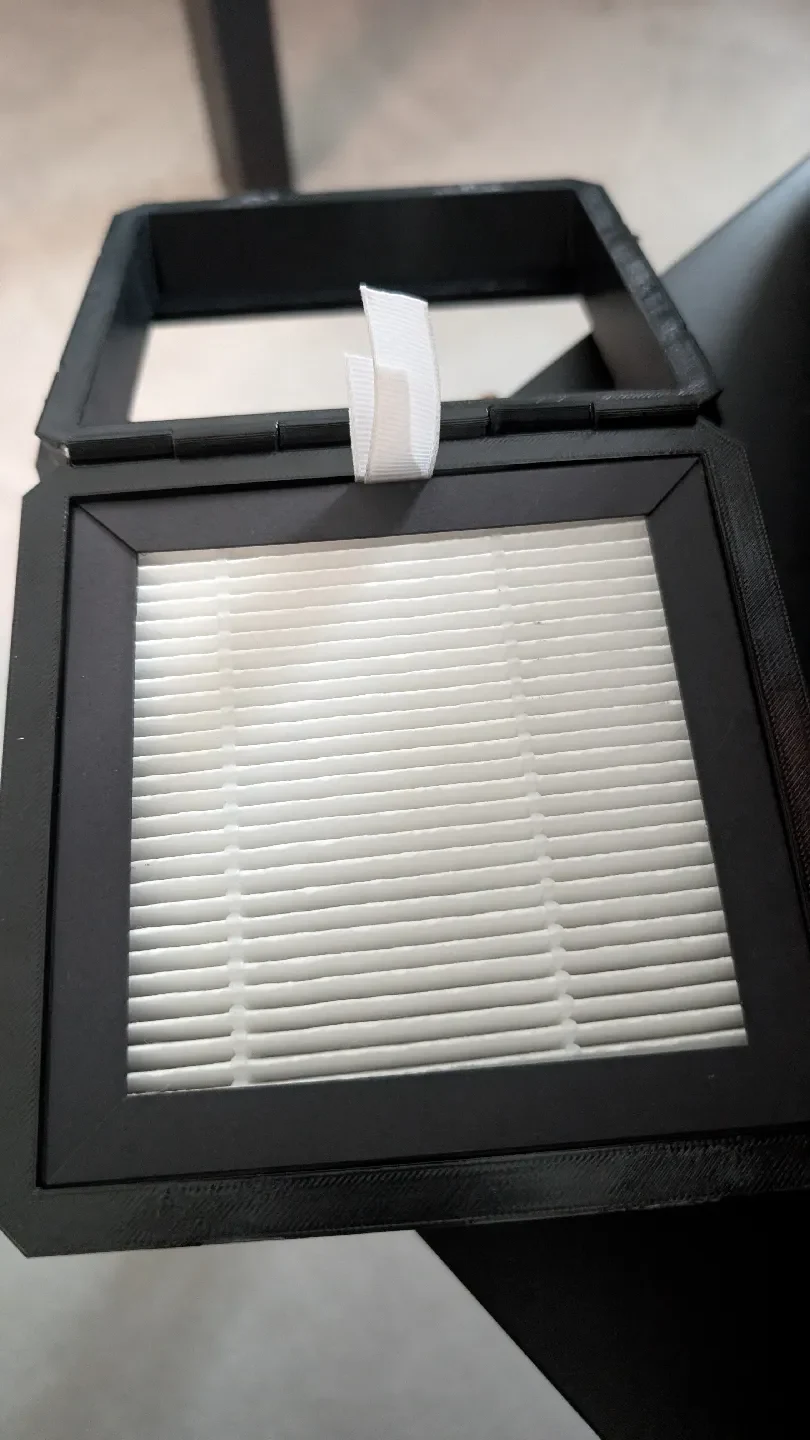

Фильтры 120x120, которые я использовал (не уверен в их эффективности): https://fr.aliexpress.com/item/1005003625560685.html?spm=a2g0o.order_list.order_list_main.46.103e1802vM1tso&gatewayAdapt=glo2fra.
Советую печатать в структурной настройке PETG 0.20.

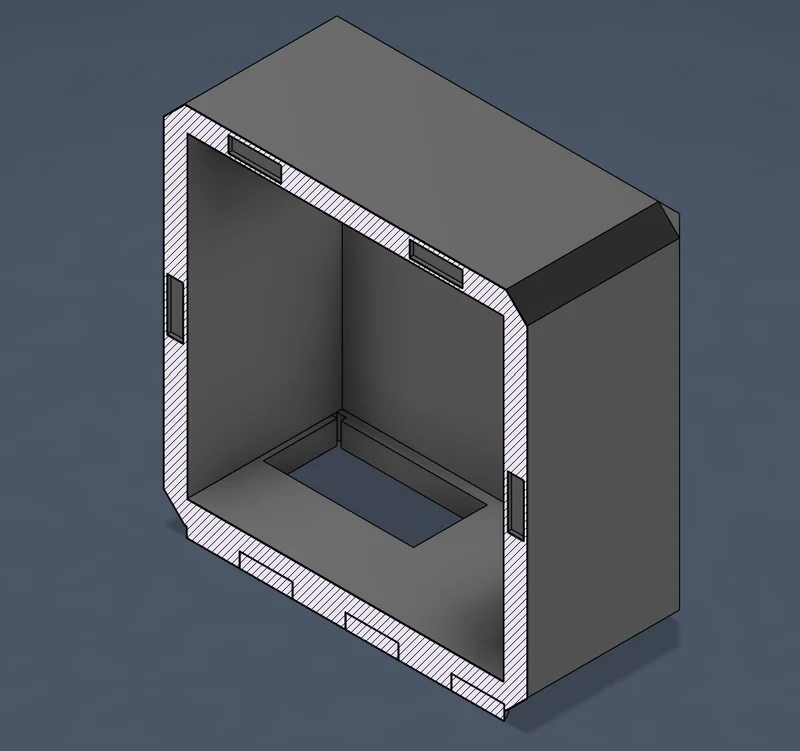

Паузы для магнитов
Фильтр + вентилятор: слой 333 (высота ��лоя 0,20 мм) или 66,6 мм.
Магнитный анкер: слой 123 (высота слоя 0,20 мм) или 24,60 мм.
⚠НЕ ЗАБУДЬТЕ ПРОВЕРИТЬ ПОЛЯРНОСТЬ
Благодаря магнитам N52 защелка получается очень приятной и очень прочной.
