Самое маленькое крепление Wago

Обновления:
22 октября 2025 г. — Загрузить
23 октября 2025 г. — Еще детали
29 октября 2025 г. — Дополнительные детали и еще одна версия для Rail Mount 35

Постепенно это будет расширяться.
Не стесняйтесь писать мне, если вам нужен конкретный размер или у вас есть идеи, которые следует адаптировать.

Простой вариант монтажа Wago221 на DIN-рейку 35/EN 50022 и рейку 15/EN 50045.

Для сборки предусмотрены винты с потайной головкой M4x6 мм. Однако держатель также можно установить или приклеить непосредственно самостоятельно. Для этой цели также доступна версия без отверстий.

Держатели можно монтировать по отдельности непосредственно на монтажный кронштейн для DIN-рейки или несколько штук рядом.

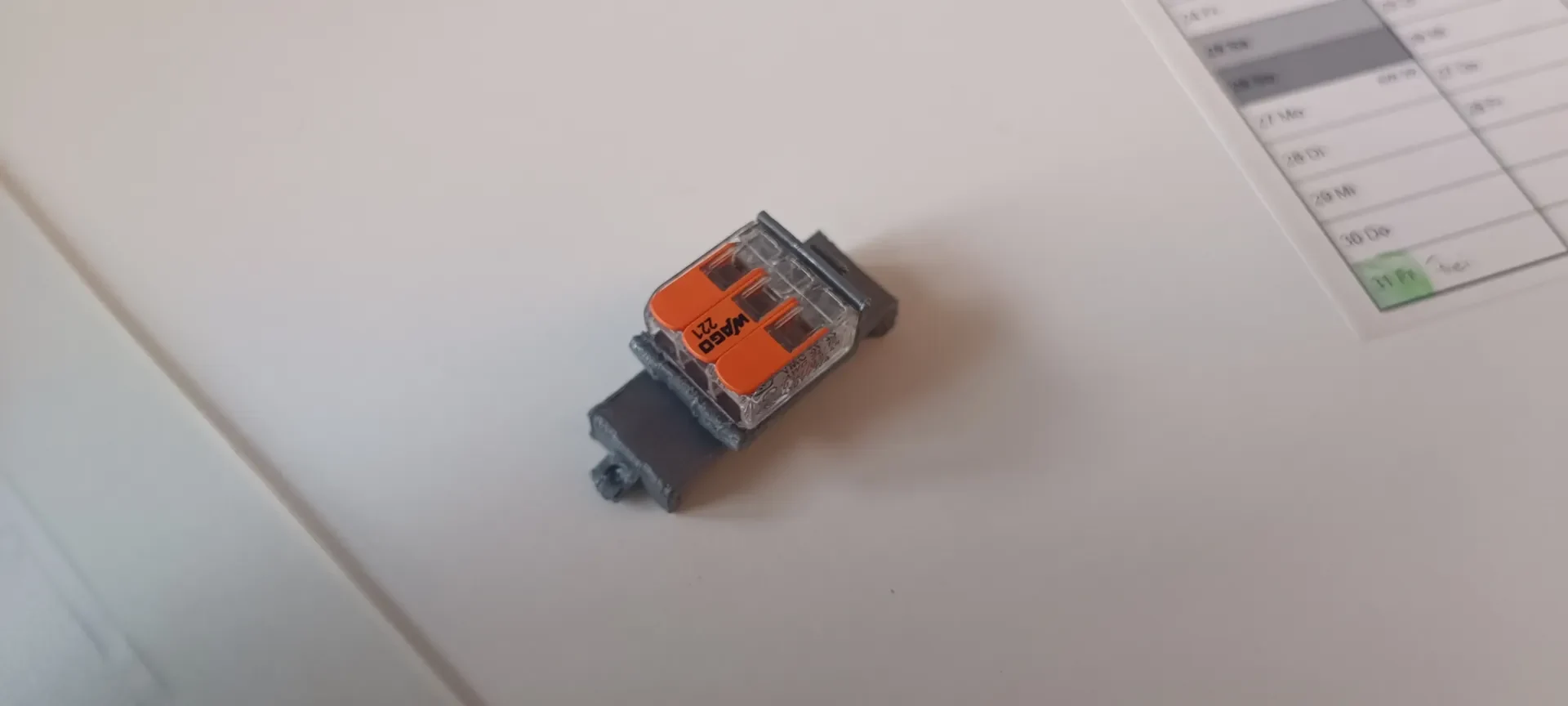

Пока мне удалось проверить это только с тройным зажимом. Пожалуйста, дайте мне знать, если это работает и с другими. Спасибо.

Детали для печати:

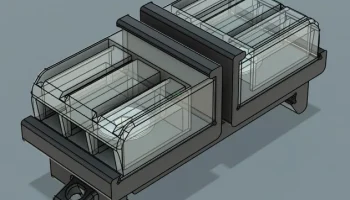

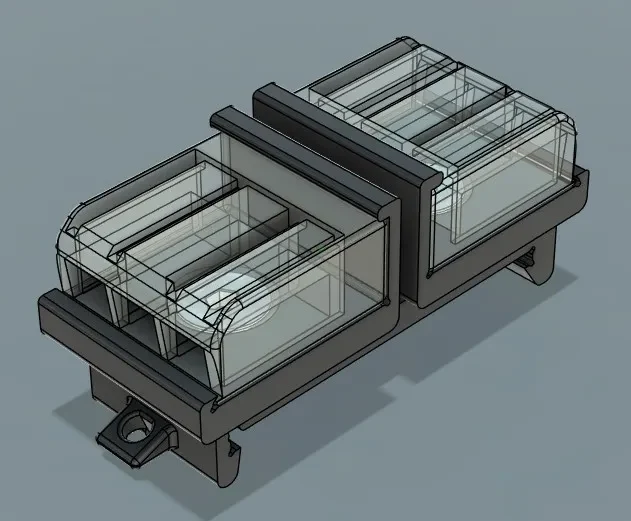

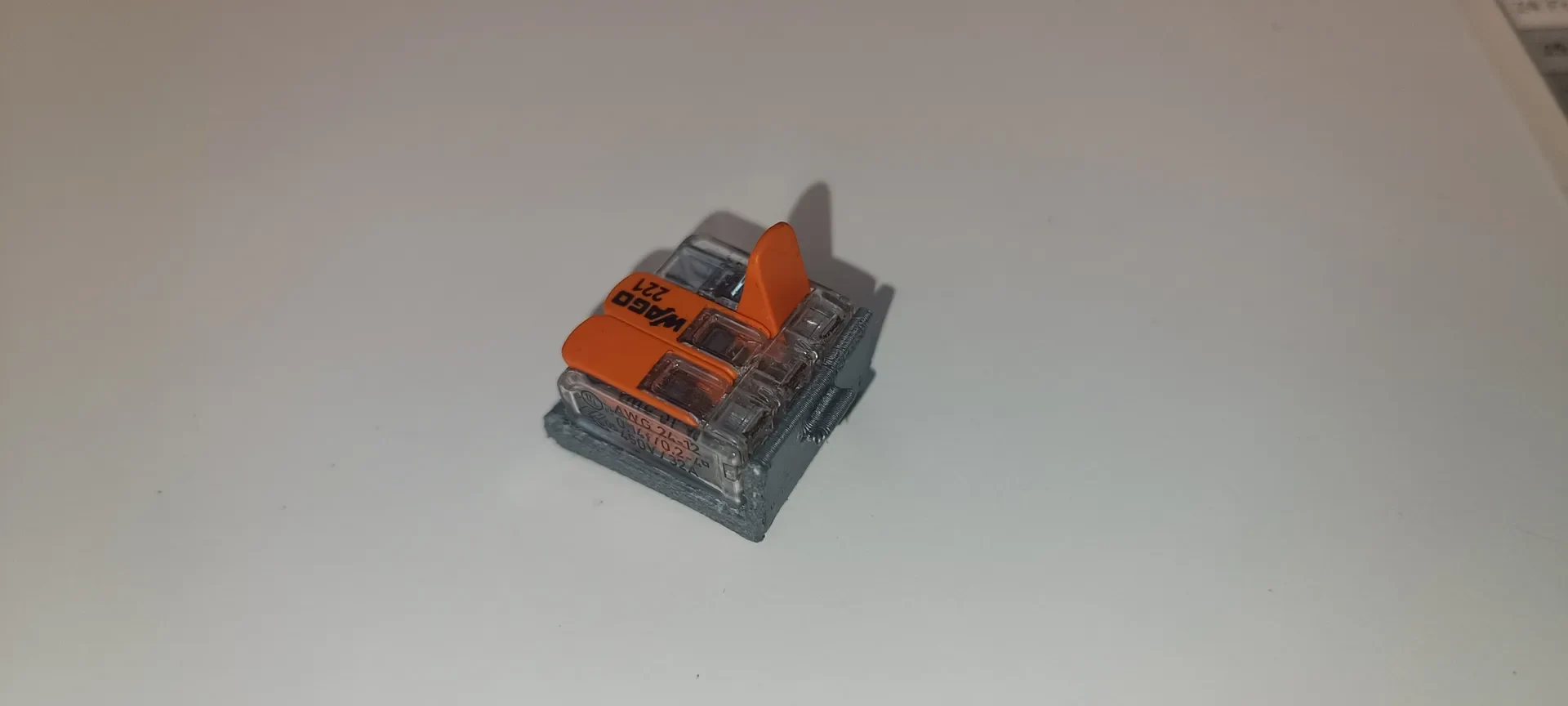

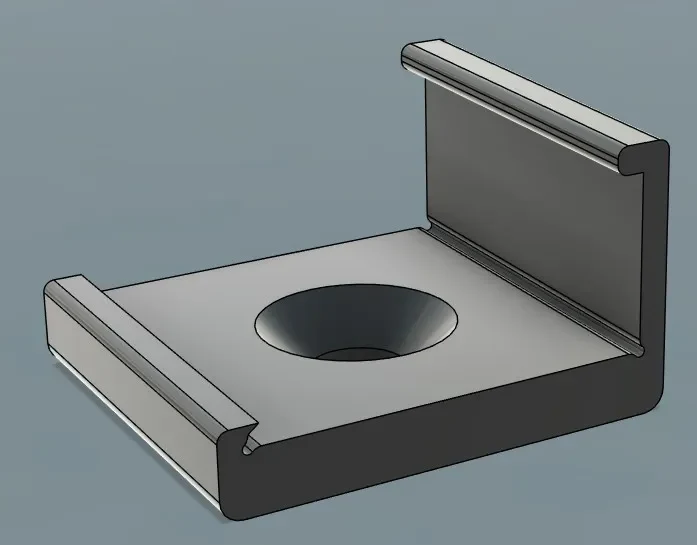

Крепление Wago (Вставляется сверху и прочно сидит в держателе.)
Крепление Wago без отверстия (Вариант под приклейку)

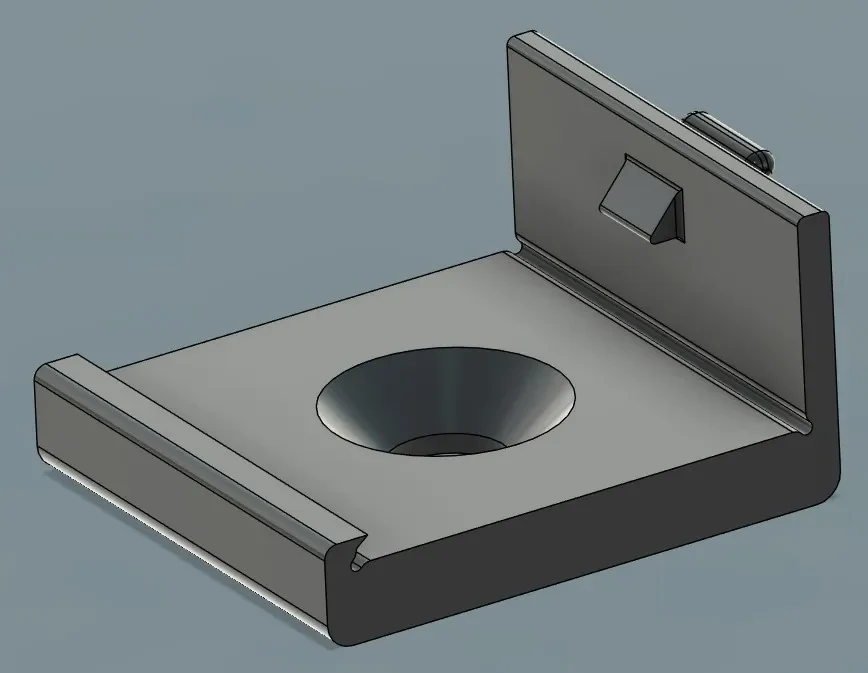

Wago Mount easy (зажим Wago можно вставить и сбоку)
Wago Mount easy без ручки (позволяет установить две части рядом на Rail Mount V2)
Wago Mount easy без отверстия (Вариант под приклеивание)
Соединитель рельса Wago

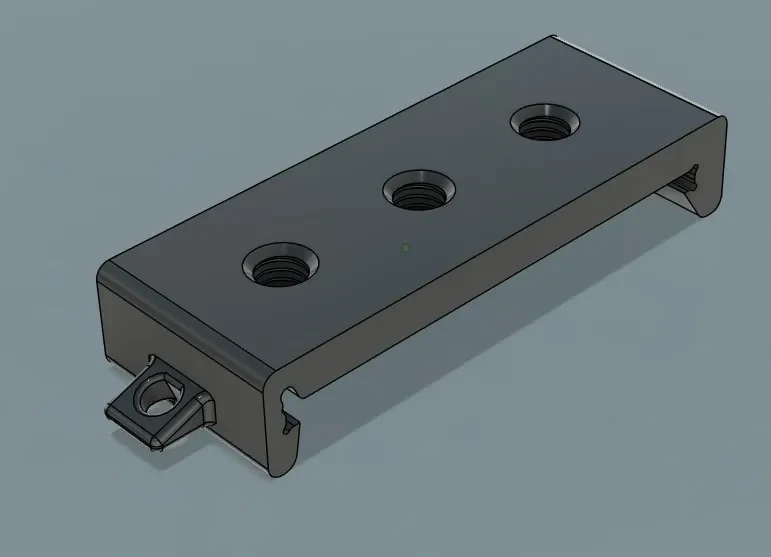

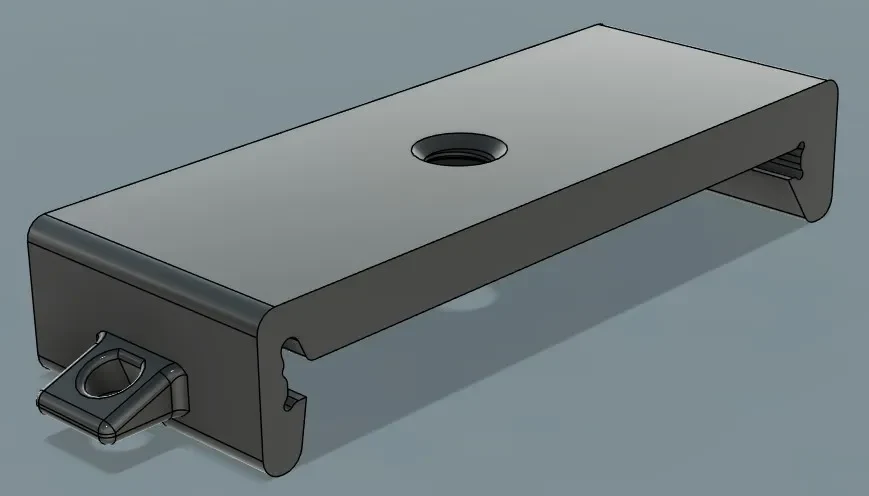

Монтаж на DIN-рейку 35
Монтаж на DIN-рейку 15

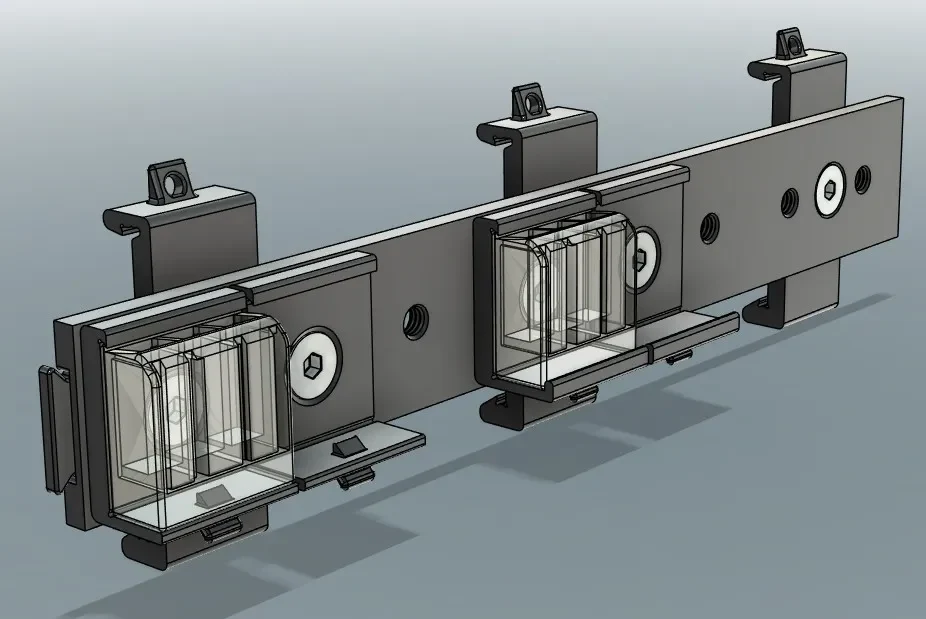

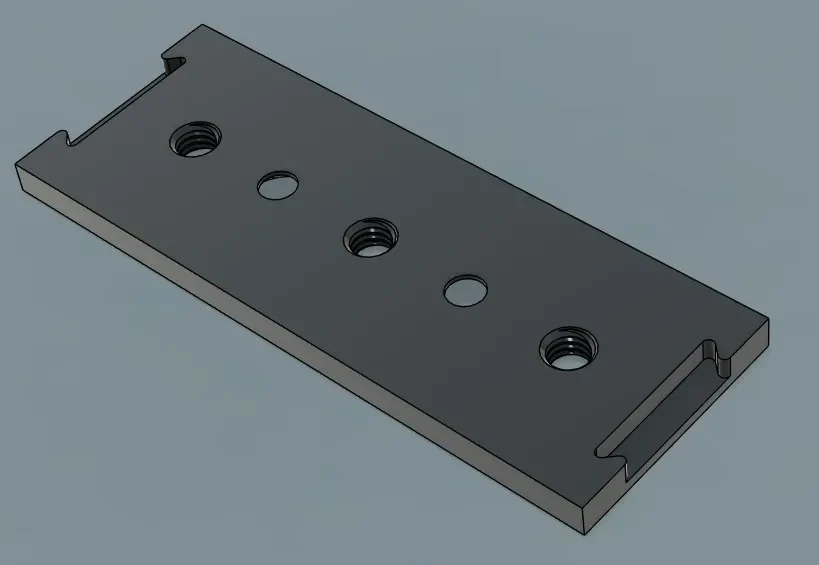

Рейка 40 (для крепления 2 зажимов Wago)
Рейка 60 (для крепления 3 зажимов Wago)
Рейка 80 (для крепления 4 зажимов Wago)
Рейка 100 (Для крепления 5 зажимов Wago)
Рейка 120 (Для крепления 6 зажимов Wago)
Рейка 140 (Для крепления 7 зажимов Wago)
Рейка 160 (Для крепления 8 зажимов Wago)

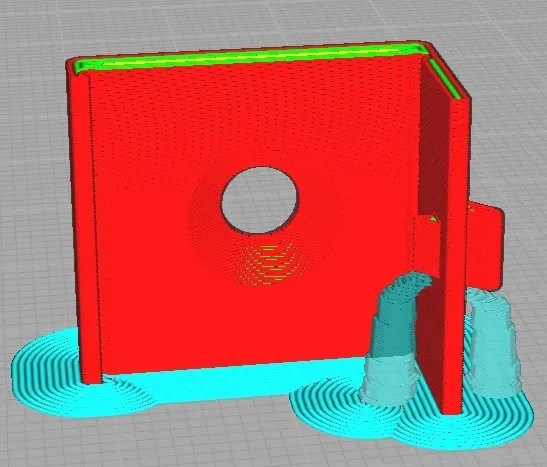

Для более стабильного результата печатайте крепление вертикально. Настройка слоя 0,15, поддержка включена.

Только для просмотра, а не для печати:

1
2
