SV08 Модуль продувки портала и очистки сопел........

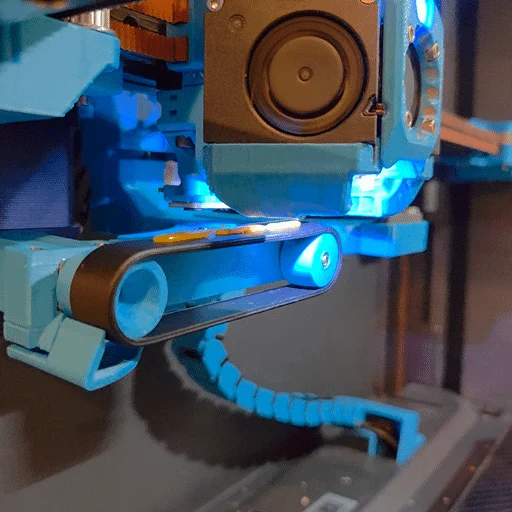

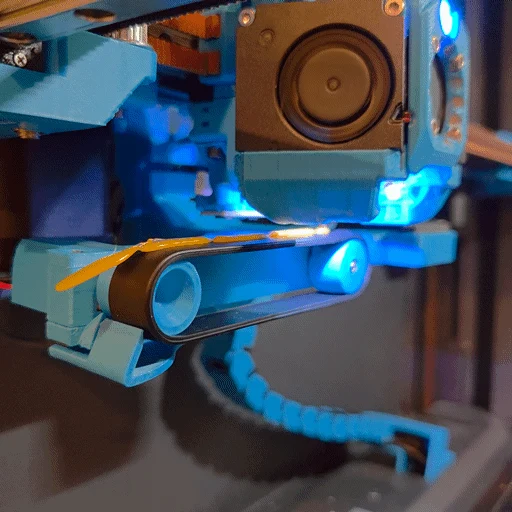

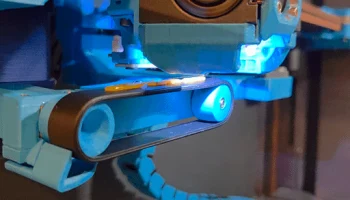

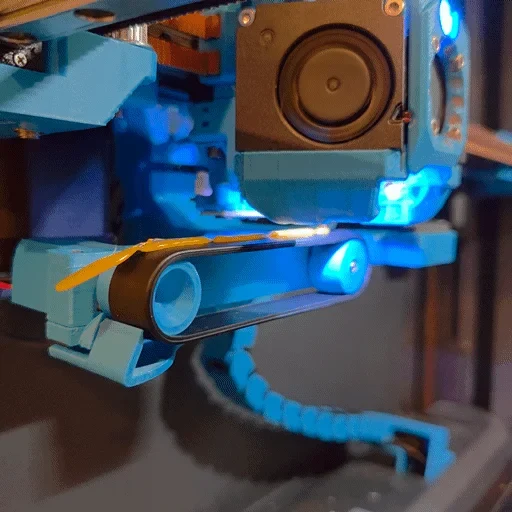

Модификация SV08 Goose Belt Purger System, позволяющая осуществлять продувку портала и протирание сопел без необходимости перемещения по оси Z при смене цвета.

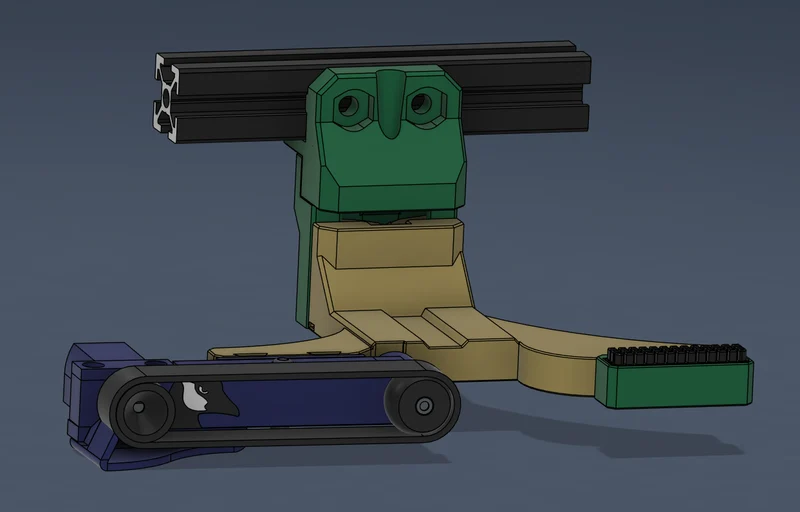

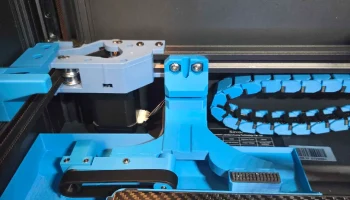

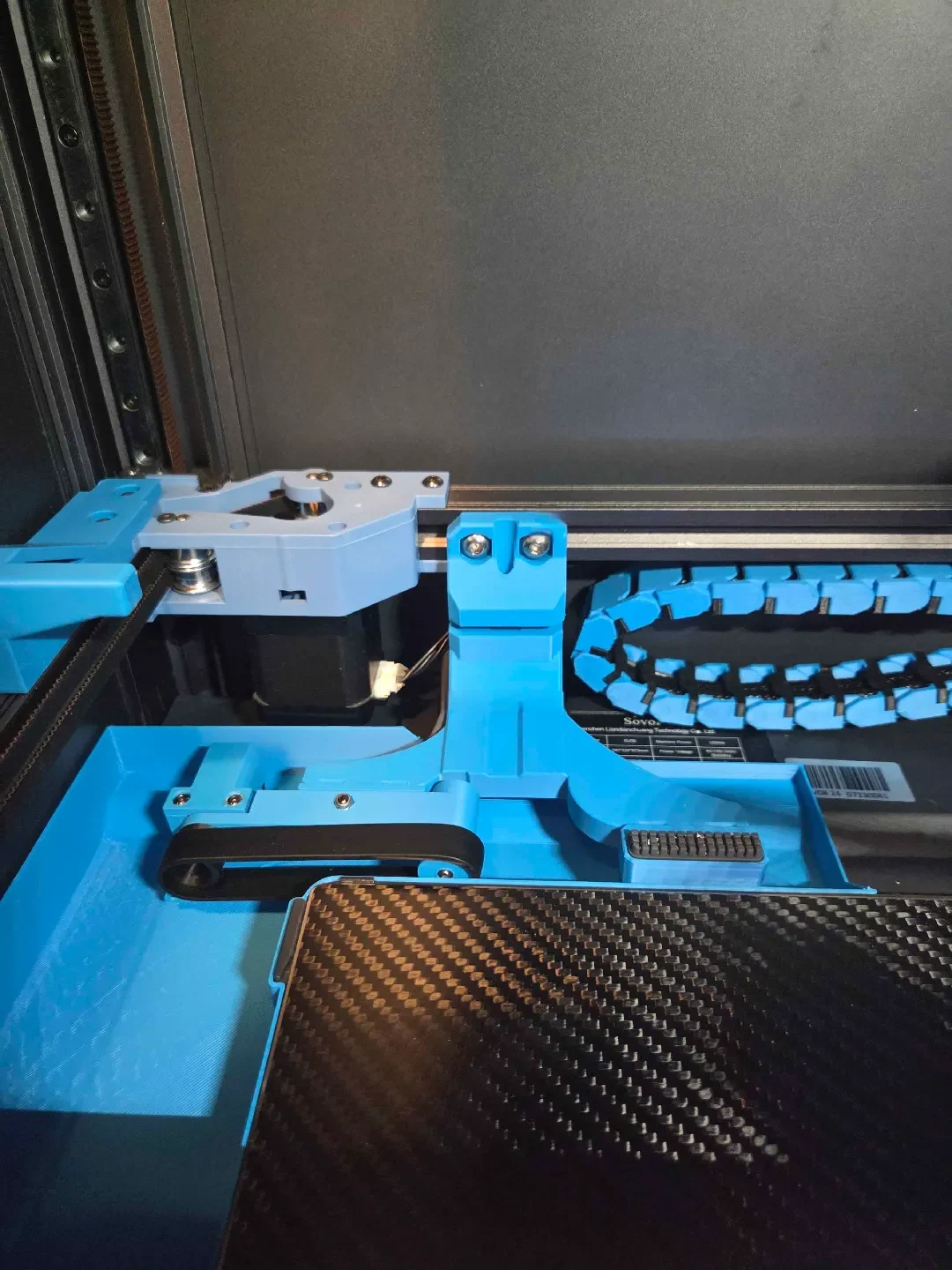

Этот мод позволяет установить GBP (очиститель гусиного ремня) на SV08 с минимальной потерей высоты станины/Z, с гораздо более прочной и жесткой системой крепления, поскольку SV08 является стандартным принтером с небольшими отклонениями от заводских настроек. Я смог удалить регулировку ширины из системы крепления и сделать его креплением UniBody.

Пожалуйста, ознакомьтесь с другими моими сообщениями о SV08. С помощью этого мода, а также других моих опубликованных модов SV08 я смог сэкономить 20 секунд на каждом изменении цвета моей коробчатой ​​черепахи. Я также смог улучшить продувку и сэкономить нить накала после настройки системы.

Если вам нужна помощь, связанная с тем, что я изменил для соответствия SV08, оставьте комментарий или напишите мне в Директ. Любую помощь, связанную с самой системой GBP, можно найти на GBP GitHub и/или Discord (я тоже там)

фунт стерлингов Дискорд

С этим модом вы сэкономите много времени на изменении цвета, но при этом потеря высоты Z составит 12-20 мм. Это можно исправить, добавив цилиндр к вашему SV08 и вернув потерю, а затем и еще немного. ИМХО того стоит.

Спецификация и инструкции по сборке системы продувки

Перейдите на страницу GitHub/Printables для GBP, чтобы получить полную спецификацию, без STL и инструкций. А также посетите их Discord для помощи с установкой.

Список основных частей.

1 силиконовый браслет (ширина 12 мм, окружность 200 мм)

1 двигатель постоянного тока, 6 В/12 В, 15 об/мин, двигатель N20

3x623 подшипника

2 магнита 6x3 мм

1 кисть Бамбу А1

Список НЕ включенных STL (я не публикую то, что не изменял)

GBP_Frame

GBP_Arm

GBP_Motor_cover (я разместил модифицированную кнопочную головку M3 вместо головки под торцевой ключ)

GBP_Motor_шкив

GBP_Idler

GBP_Bearing_spacer

https://github.com/Graylag-PD/Goose-Belt-Purger/tree/main

Спецификация для распорок кровати

6x M4x40 мм SHCS (проставка 12-15 мм)

6x M4x45 мм SHCS (проставка 20 мм)

Рекомендуемые настройки печати

Материал: ABS или ASA (PLA НЕ прослужит долго)

Ориентация: уже задана ориентацией файла.

Стены/Перим��тры: 5

Верхний/нижний слои: 5

Заполнение: 30-40 % (рекомендуется TPMS-D или Gyroid).

Масштабирование/усадка: печать в масштабе 100%. ИСПОЛЬЗУЙТЕ компенсацию усадки (для ABS/ASA)

Опоры: необходимы только для UniBody

Огромная благодарность создателям GBP Creator и ArmoredTurtle Creators (крепление для системы GBP и очистителя сопла AT поставляется в комплекте поставки)
