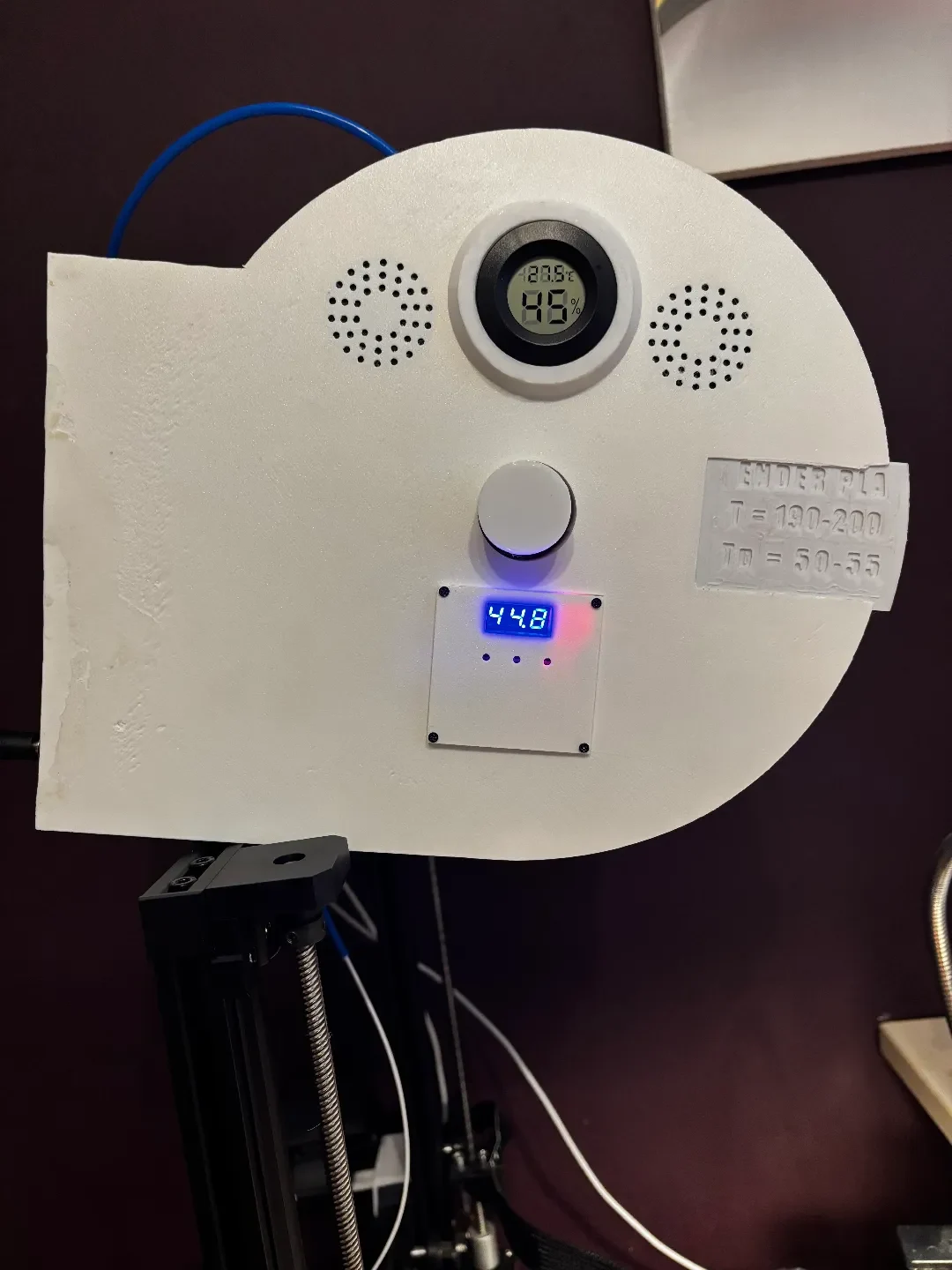

Сухой ящик для нити — модульная и эффективная конструкция
Этот проект разработан с учетом удобства и эффективности — и он полностью настраивается под ваши нужды. Вы можете легко изменить и улучшить его в соответствии с вашими настройками.
Бокс поддерживает как активный, так и пассивный режимы сушки.
Как показано на фото и видео, внутрь можно поместить небольшой мешочек с силикагелем для пассивной сушки. Просто закройте все вентиляционные отверстия, и вы получите пассивную сушилку — идеальное решение в ожидании электроники или когда вам не нужен активный обогрев.
Он также достаточно стабилен, чтобы его можно было использовать автономно на столе без подключения принтера.
☕ За небольшое пожертвование кофе я могу поделиться оригинальными исходными файлами Fusion 360.
Подробности печати
Принтер и настройки:
Напечатано на Ender 3 S1 Plus.
Сопло 0,4 мм
Высота слоя 0,2 мм
Основная часть
Материал: Суньлу ПЭТГ
3 стены
Внизу: 7 сплошных слоев
Заполнение: 17-20%
Основная обложка
Те же настройки печати, что и в основной части.
Рекомендуемый материал: PETG или более прочный (избегайте PLA для нагревающихся деталей).
Изоляционный компонент
Напечатано из ТПУ (вы также можете использовать резину в качестве прокладки)
Крышка для термистора, крышка для блока электроники, круг таймера
Материал: ПЛА+
Табличка с названием нити накаливания
Пустая пластина для пробной печати или маркировки нити внутри коробки.
Обогреватели
Ручная работа из меди (алюминий тоже подойдет)
Форма оптимизирована для лучшего распределения тепла.
Электроника и компоненты
Используемая электроника:

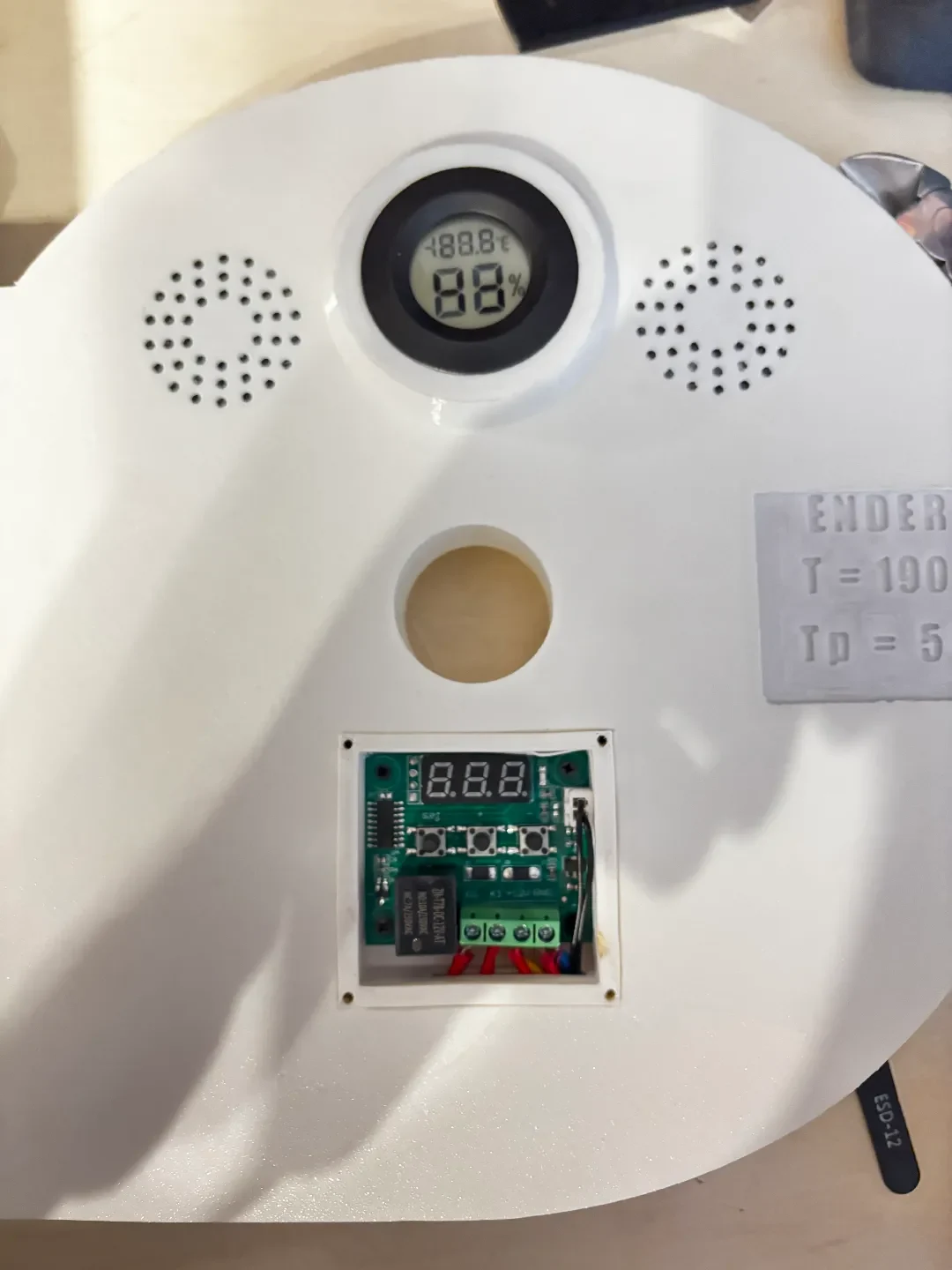

Плата контроллера: W1209
Термисторы и нагреватели: 2 × 12 В, 40 Вт.
Комплект фитингов и трубок: ссылка

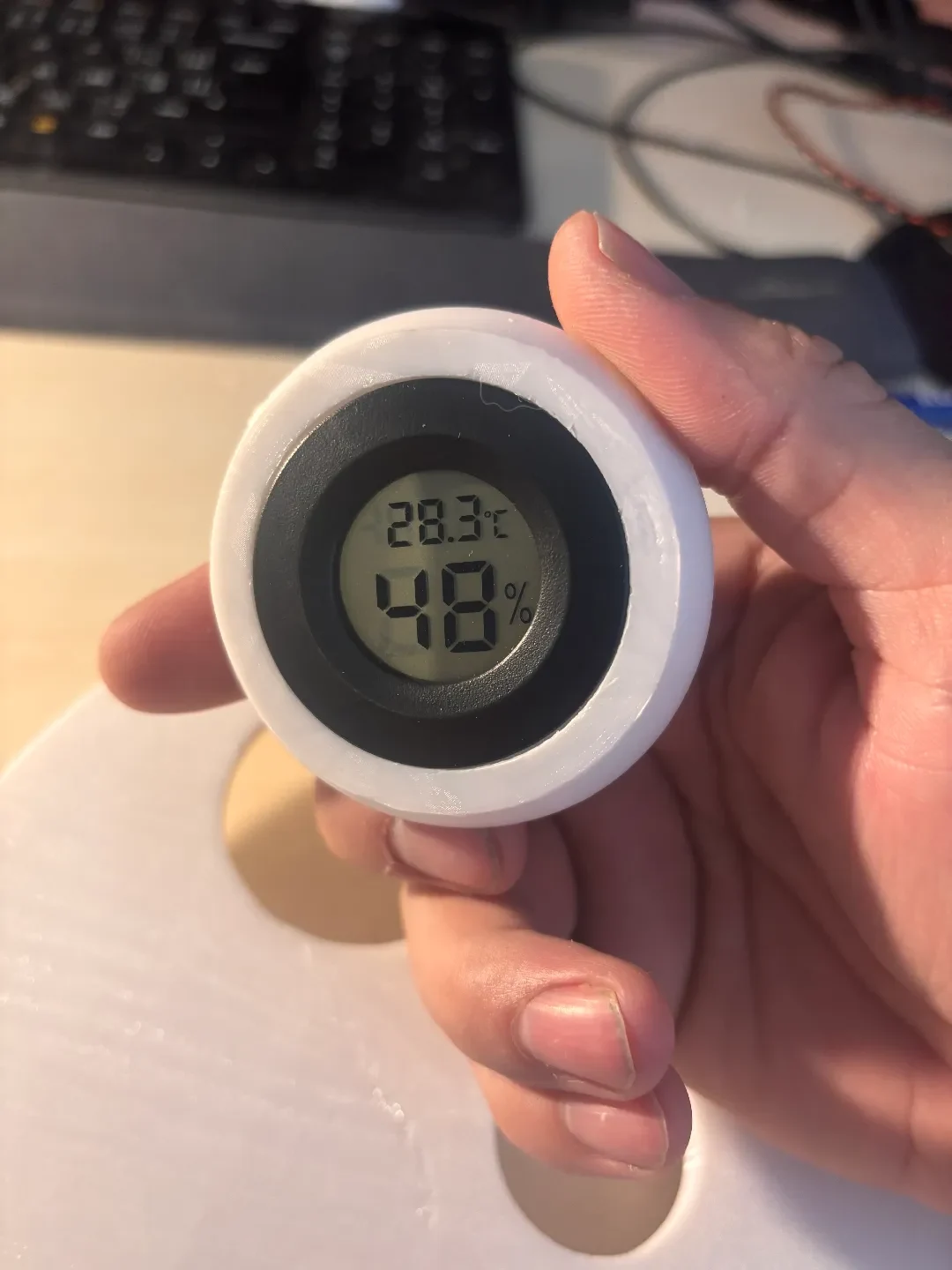

Гигрометр: ссылка
Разъем постоянного тока: ссылка
Источник питания: 12 В, 5,73 А (или подключите напрямую к 3D-принтеру, чтобы сэкономить место и деньги)
Вентиляторы охлаждения: 2× Noctua 40×40×10 12В (выбраны за тихую работу — подойдет любой 40-мм вентилятор)
Необходимое оборудование
Гайки М2 — 20 шт.
Гайки М3 — 6 шт.
Неодимовые магниты — Ø4 мм × 28 шт (размеры могут быть изменены в дизайне)
Теплоизоляционный лист (используется под нагревательные элементы, как и для бытовых радиаторов)
