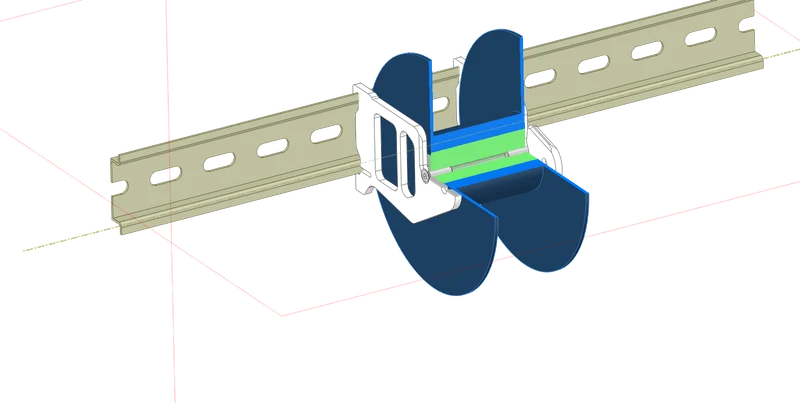

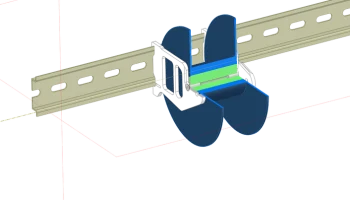

DIN rail spool holder

Этот держатель представляет собой проверенную на практике конструкцию с полезными функциями для повседневной работы.

Особенности:

Штабелируемость: складывайте катушки в стопки, оставляя между ними мало места.

Гибкость: поддерживаются катушки диаметром 100 и 130 мм (также катушки меньшего диаметра).

Практично: меняйте катушки, оставляя все держатели на месте.

Структурное решение: создавайте последовательности проводов с несколькими катушками за несколько секунд.

Простая сборка: распечатайте два держателя, один стержень и смонтируйте их вместе.

Небольшое количество деталей в спецификации: 2 держателя, один сердечник и 2 болта с цековкой M3x12 (или длиннее).

Сборка:

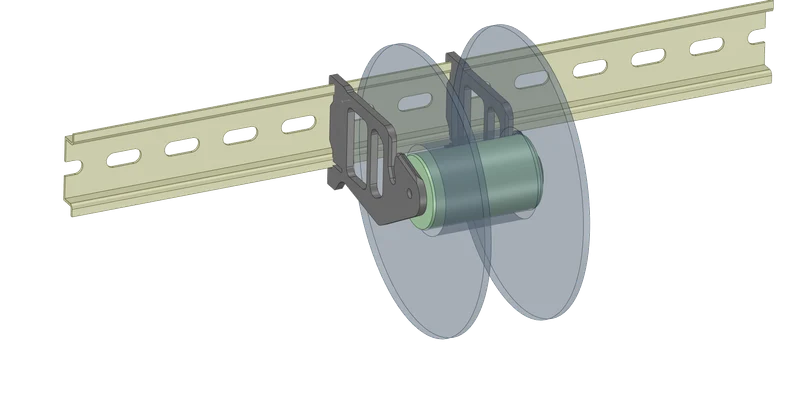

Катушки диаметром 100 мм и меньше удерживаются с помощью пазов в фиксаторах направляющих. Нет необходимости в болтовом креплении. Просто вкрутите болты с цековкой в ​​сердечник, вставьте сердечник в катушку и соедините все вместе с пазами. Катушки большего размера необходимо прикрепить к сердечнику, прикрепив их болтами к держателям рельсов.

Подсказка:
Установите катушку в том же направлении намотки, чтобы с ней было легче работать.

Проверено и использовано мной
