Dim Bulb Tester (ограничитель тока лампочки, Северная Аме..

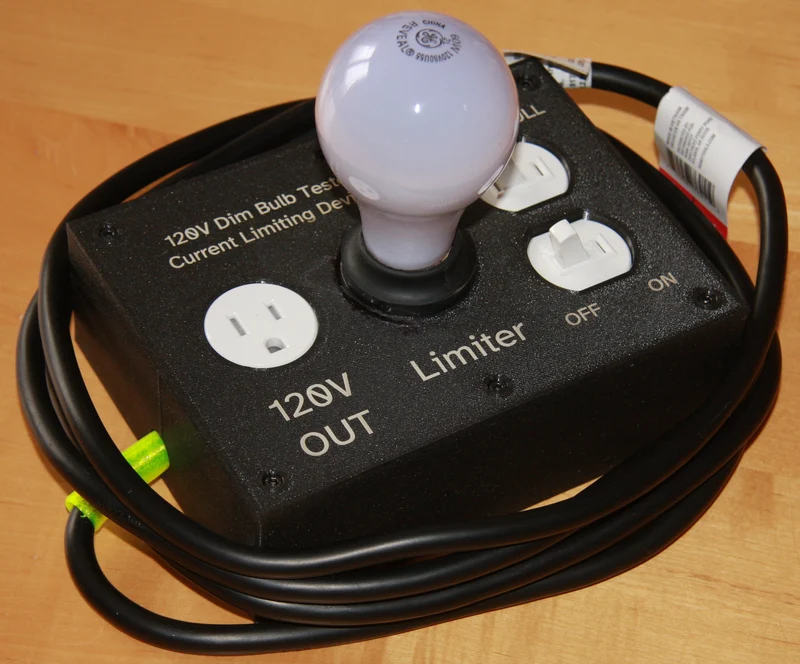

Это коробочка для ограничителя тока лампочки. Ограничитель тока лампочки использует свойства лампы накаливания для защиты тестируемого устройства от ситуаций перегрузки по току. Он обычно используется при поиске и устранении неисправностей и тестировании электронных устройств с относительно слаботочным питанием от сети.

Он работает, помещая лампочку (накаливания) рядом с тестируемым устройством. О потреблении тока от тестируемого устройства при включении можно судить по тому, насколько сильно загорается лампочка, мигает ли она, а затем гаснет (что указывает на зарядку конденсаторов).

Что еще более важно, если в тестируемом устройстве произойдет значительное короткое замыкание, лампочка полностью загорится, а ее горячая нить накала перейдет в состояние высокого сопротивления (~ 240 Ом для лампы мощностью 60 Вт), что, в свою очередь, уменьшит напряжение, испытываемое тестируемым устройством, и ограничит ток до 0,5 А в худшем случае (полное короткое замыкание). Своевременно выключив устройство, можно избежать дополнительных повреждений, срабатывания выключателей, дорогостоящих вспышек и шума.

Это коробка, предназначенная для извлечения готовых компонентов для сборки такого устройства. Он разработан для стандартов электропитания Северной Америки (120 В и стандартные компоненты NEMA). Я купил следующие товары в местном магазине Home Depot:

Leviton 5241-WS (переключатель и 3-позиционный переключатель, 15А-120/277В переменного тока/CA). Этот двойной переключатель имеет как переключатель включения/выключения (одинарный), так и трехпозиционный переключатель (двойной), последний из которых можно использовать для переключателя ограничения/обхода (неограничения) тока.

Leviton T5015-WS (одиночная розетка с защитой от несанкционированного доступа, 15 А-125 В)

Leviton R60-00055-000 (Гнездо всеп��годное, Чёрный 55, арт. 078477839591)

Сменный шнур для инструментов средней мощности, 9 футов, 14/3, черный (или аналогичный, артикул 850047764119)

WAGO 221 (3-жильный, 2 шт.)

Кроме того, несколько общих аппаратных средств:

Термофиксирующая вставка, M3, 4 мм, ø4,6 НД (10 шт.)

Термофиксирующая вставка, M3, 10 мм, наружный диаметр ø5 мм (2 шт.)

Шестигранная головка M3, 10 мм (6 шт.)

Шестигранная головка M3, 20 мм (2 шт.)

Шестигранная головка M3, 10 мм (4 шт.)

Коробка разбита на четыре части, которые следует распечатать из указанных материалов.

Крышка (ПЭТГ)

Основная коробка (ПЭТГ)

Кабельный зажим (PETG)

Снятие напряжения (ТПУ 95А)

Сборка:

Вставка 10x 4xø4,6 Н.Д. Тепловые вставки M3 расположены в шести местах по периметру и в четырех внутренних стойках основной коробки.

Вставка 2x 10xø5 Н.Д. Нагревательные вставки M3 вставляются в два отверстия в части кабельного зажима основной коробки.

Вставьте компенсатор натяжения ТПУ в коробку и приклейте цианакрилатным клеем (CA/суперклей).

Вставьте кабель через компенсатор натяжения и закрепите его с помощью кабельного зажима и 2 винтов с шестигранной головкой M3 20 мм.

Пропустите провода от патрона лампы через лицевую панель (сверху вниз) и закрепите патрон лампы на лицевой панели с помощью цианакрилатного клея.

Подключите патрон лампы, штепсельную розетку и двойной выключатель, при необходимости используя два разъема WAGO, которые могут быть расположены в двух слотах внутри коробки (один для заземления, другой для подключения под напряжением к розетке).

Н.Б. Я НЕ прилагаю схему подключения. Если вы не знаете, как это должно быть подключено, то вам это не нужно, и вам не следует его собирать.

Закрепите двойной переключатель и вставьте розетку в стойки внутри коробки, используя 2 шестигранных головки M3 диаметром 10 мм. Не используйте винты с головкой под торцевой ключ, иначе лицевая панель не встанет заподлицо.

Прикрепите лицевую панель к коробке с помощью шести винтов 10 мм с шестигранной головкой M3.

Вставьте лампу накаливания мощностью 60 Вт (или 40/75/100 Вт в зависимости от ваших требований). Если вы думаете, что можете использовать здесь светодиод, КЛЛ или другую лампочку без накаливания, то вы не знаете, что делаете, и вам не следует это создавать. Лампа накаливания старой школы абсолютно необходима.

Теперь тщательно проверьте подключение с помощью мультиметра, отключенного от источника питания. Как минимум:

Нет связи между землей, живи.

Нет связи между нейтралью и живым.

Нет соединения между входом под напряжением и розеткой при выключенном главном выключателе.

Нет связи между входным напряжением и розеткой, главный выключатель находится во включенном положении, а переключатель байпаса находится в положении ограничения тока.
