Стол, полностью для 3D-печати

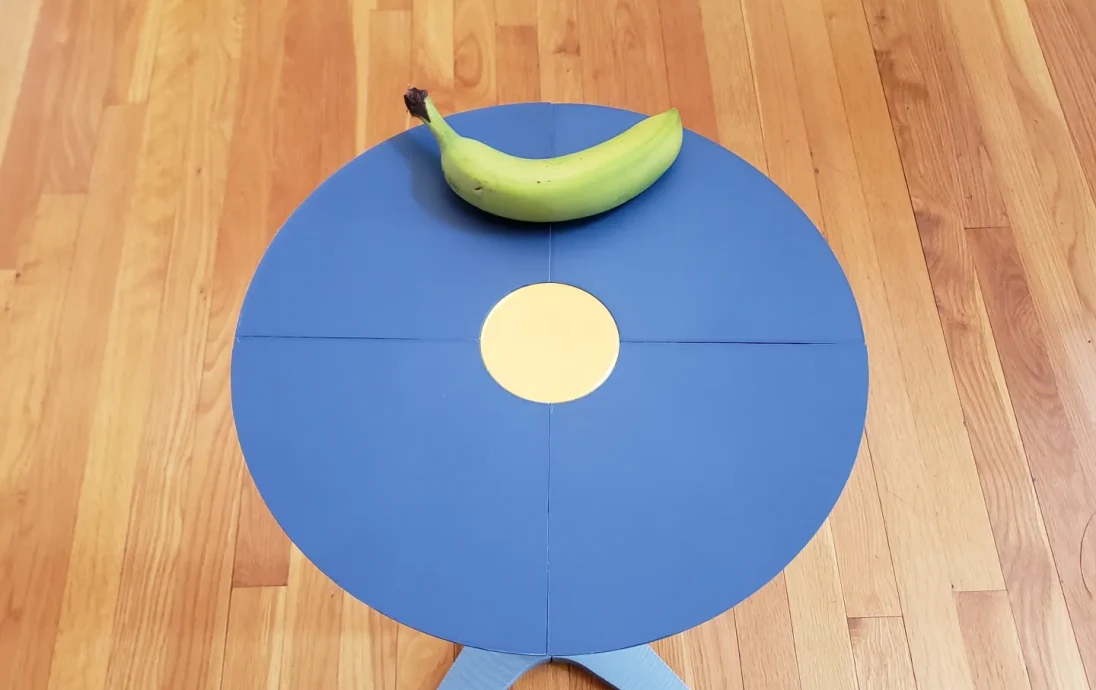

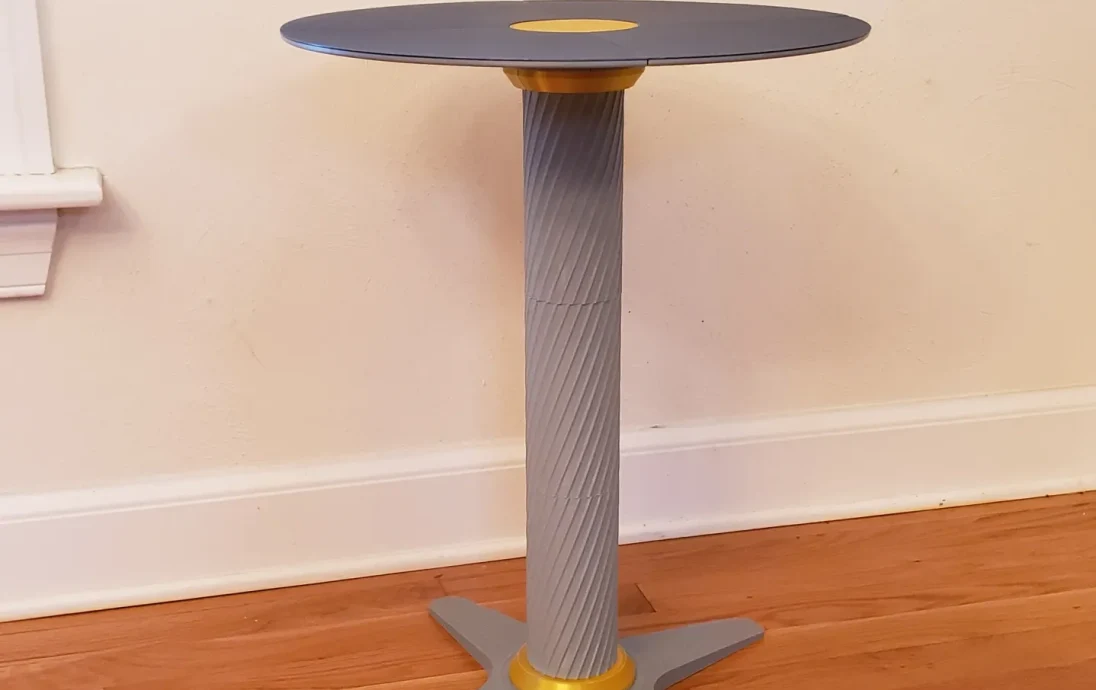

Это оригинальный дизайн полномасштабного приставного столика, полностью изготовленный из деталей, напечатанных на 3D-принтере. Он был вдохновлен конкурсом Print-Tables, посвященным запуску Printables.com. Каждая отдельная деталь вписывается в объем принтера MK3. Дизайн также можно уменьшить, чтобы он подходил для принтеров меньшего размера. Я успешно распечатал этот дизайн в масштабе 100% и 40% на MK3, поэтому все, что между ними, должно работать нормально. Отпечаток в 100% масштабе приближается к размеру реальной мебели. Он хорошо справляется с легкими предметами и может выступать в качестве приставного столика рядом с кроватью или стулом. Принт в масштабе 40% отлично подойдет в качестве подставки для растений или центрального элемента.

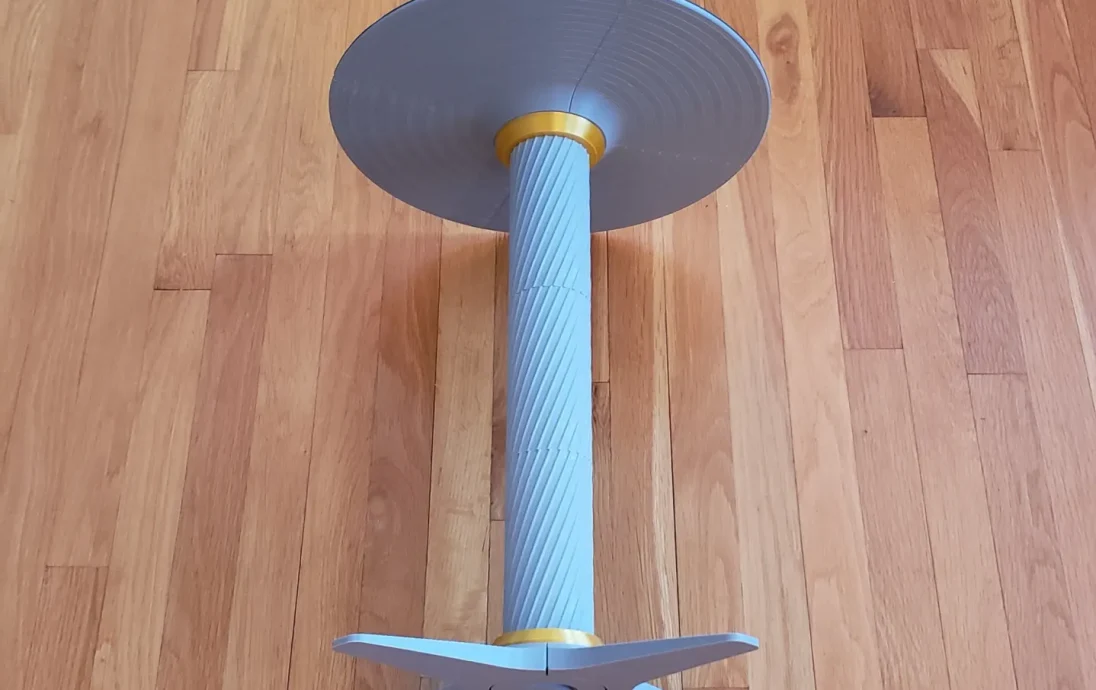

В конструкции используются напечатанные на 3D-принтере нити и круглые удерживающие элементы, позволяющие надежно скрепить четыре детали столешницы и основания вместе без нео��ходимости использования деталей, не напечатанных на 3D-принтере. Это позволяет объему таблицы значительно превышать объем сборки MK3, сохраняя при этом возможность печати. Вертикальные сегменты ножек с внутренней и внешней резьбой на обоих концах составляют большую часть вертикальной высоты стола и соединяют верхнюю часть с основанием.

В масштабе 100% диаметр верхней поверхности составляет 16 дюймов. В стандартной конструкции используются три сегмента ножек, в результате чего общая высота составляет около 20,5 дюймов. Добавление четвертого сегмента увеличит общую высоту примерно до 26,5 дюймов (жертвуя некоторой стабильностью). На четвертом изображении показана четырехсегментная версия с масштабом MK3. (На самом деле не используйте его в качестве стола для своего 3D-принтера. Он не НАСТОЛЬКО прочный.)

Список запчастей:

table_topcenter x1

таблица_topquart x4

table_key x8

table_ringlock x2

table_legseg x3 (или 4)

table_botcenter x1

фут_стола x4

Распечатать инструкции:

В моей первой полномасштабной печати этого дизайна было использовано чуть менее 2 кг нити. Я использовал PLA для всего. Детали должны плотно прилегать друг к другу, поэтому не сдавливайте первый слой слишком сильно наружу, иначе они не совпадут. Все файлы STL сохраняются в предполагаемой ориентации печати. Эта конструкция требует надежных настроек слайсера при полномасштабной печати. Сопло 0,6 мм, высота слоя 0,35 мм, минимум 3 периметра и кубическое заполнение 40 % рекомендуются для всего, кроме следующего:

-Все резьбы (внутренние/внешние): высота слоя 0,2 мм, не менее 6 периметров.

— «table_topquart» и «table_foot»: включить поддержку только на рабочей пластине (здесь требуется совсем немного поддержки).

— «table_topquart»: если у вас возникли проблемы с деформацией, вы можете добавить поля для этой детали. Просто аккуратно снимите его с крае��.

— «table_topcenter» и «table_botcenter»: приподнятому цилиндру в центре детали необходимо не менее 6 периметров.

— «table_key»: высота слоя 0,2 мм, печать полностью выходит за пределы периметра.

(Функции «Модификатор диапазона высоты» и «Добавить модификатор>цилиндр» в PrusaSlicer полезны для внесения вышеуказанных настроек. Просто щелкните правой кнопкой мыши деталь в представлении 3D-редактора.)

Советы по сборке:

-Соберите четыре части table_topquart вместе, используя восемь частей table_key. Сложите две пары четвертаков пополам, затем соедините две половинки вместе.

— Вдавите объединенные части table_topquart в паз детали table_topcenter на плоской поверхности.

-Нажмите часть table_ringlock поверх выпуклого круга, созданного четырьмя частями table_topquart.

-Вкрутите table_legseg в резьбу table_topcenter, соединяя верхнюю часть стола вместе. Не перетягивайте нити.

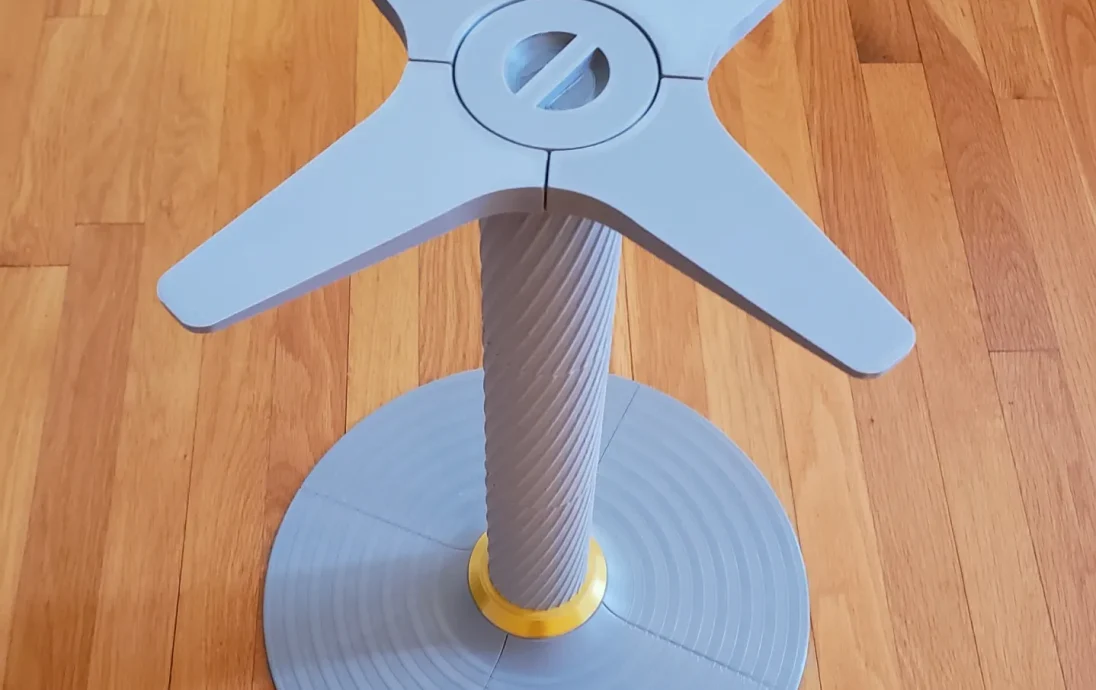

— Соберите основание стола, аналогичное верху, используя четыре детали table_foot, часть table_botcenter, table_ringlock и table_legseg.

-Соедините верхнюю часть стола с основанием, используя оставшиеся части table_legseg.
